双色注塑盖模三维结构设计模型

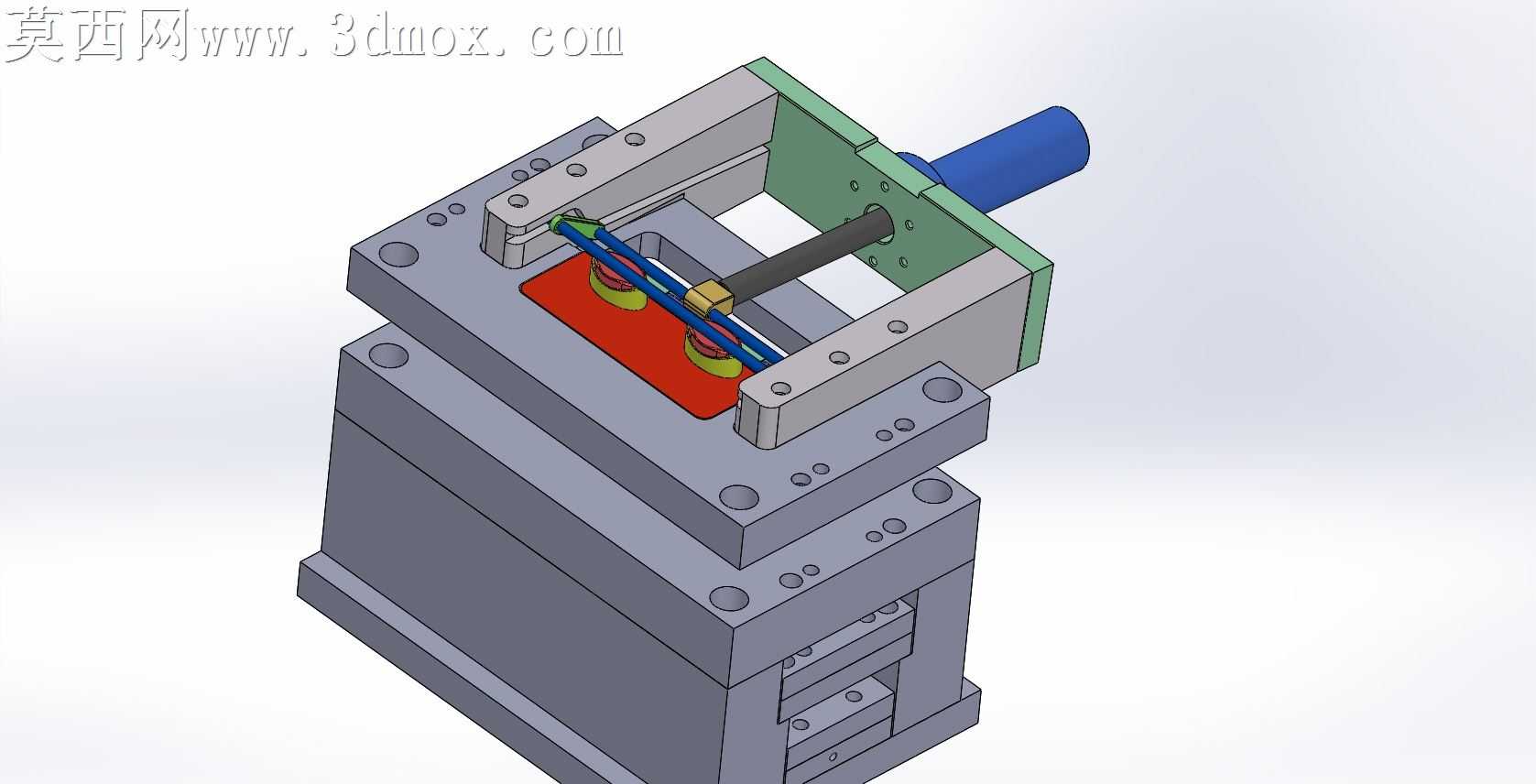

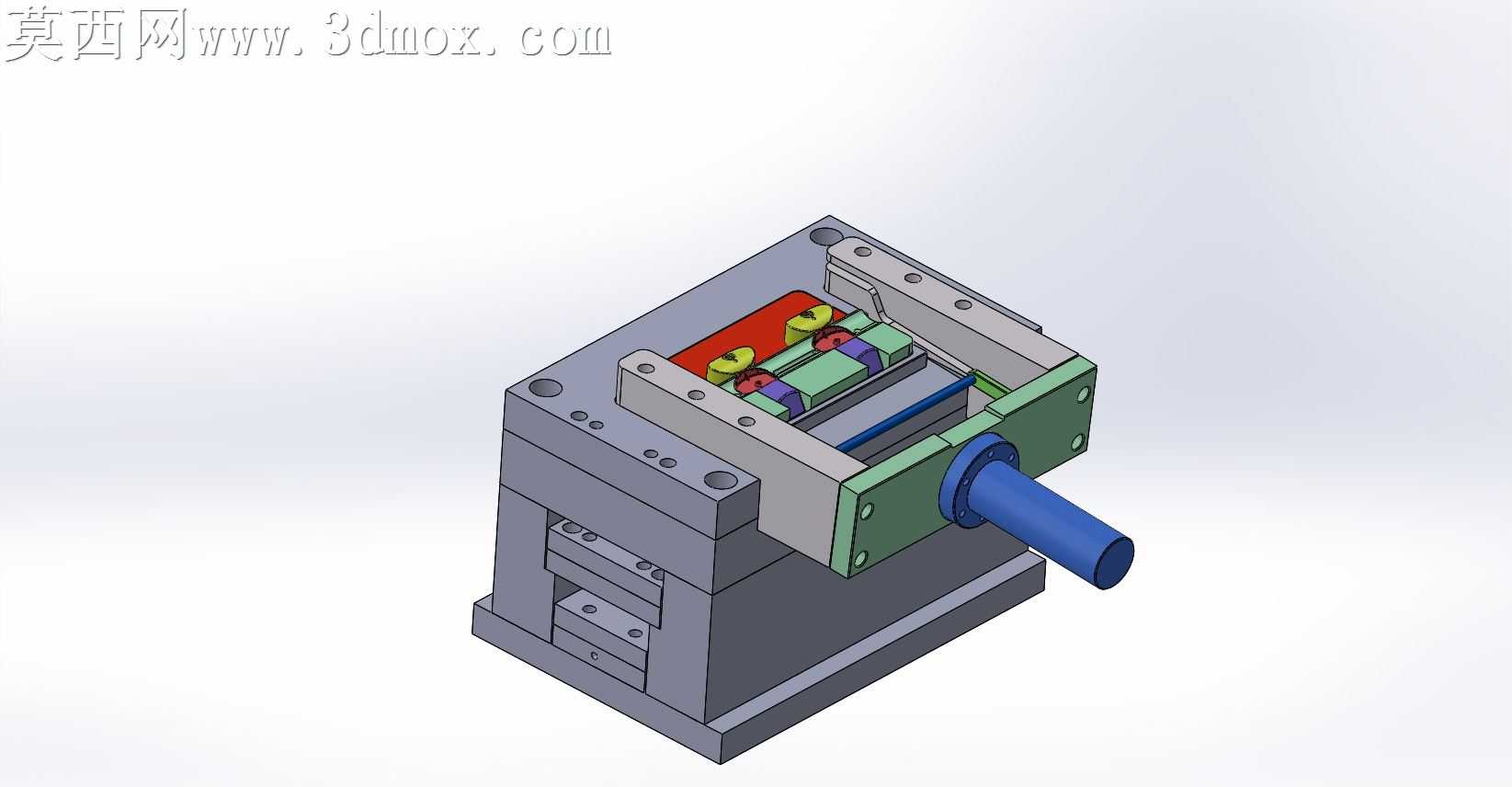

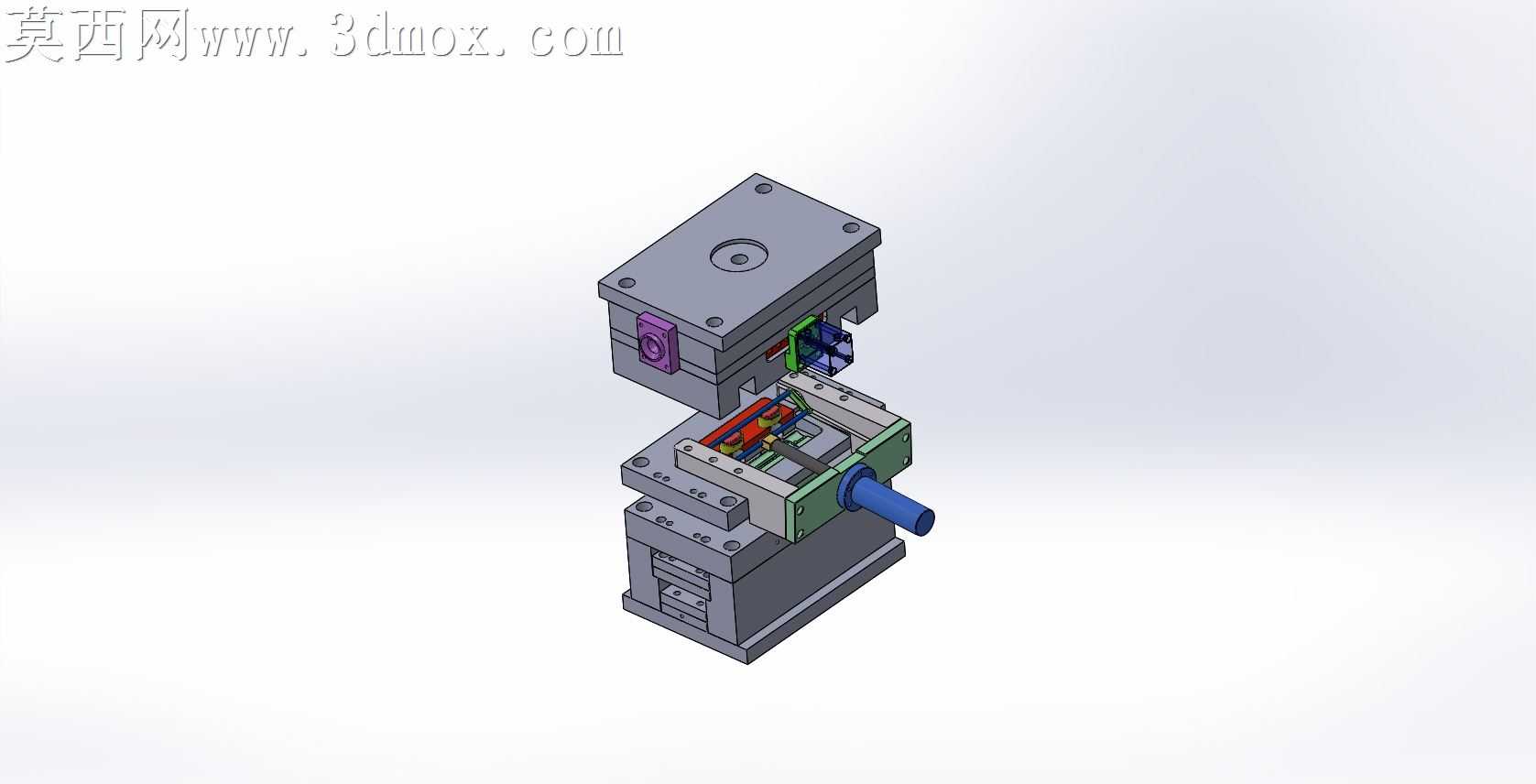

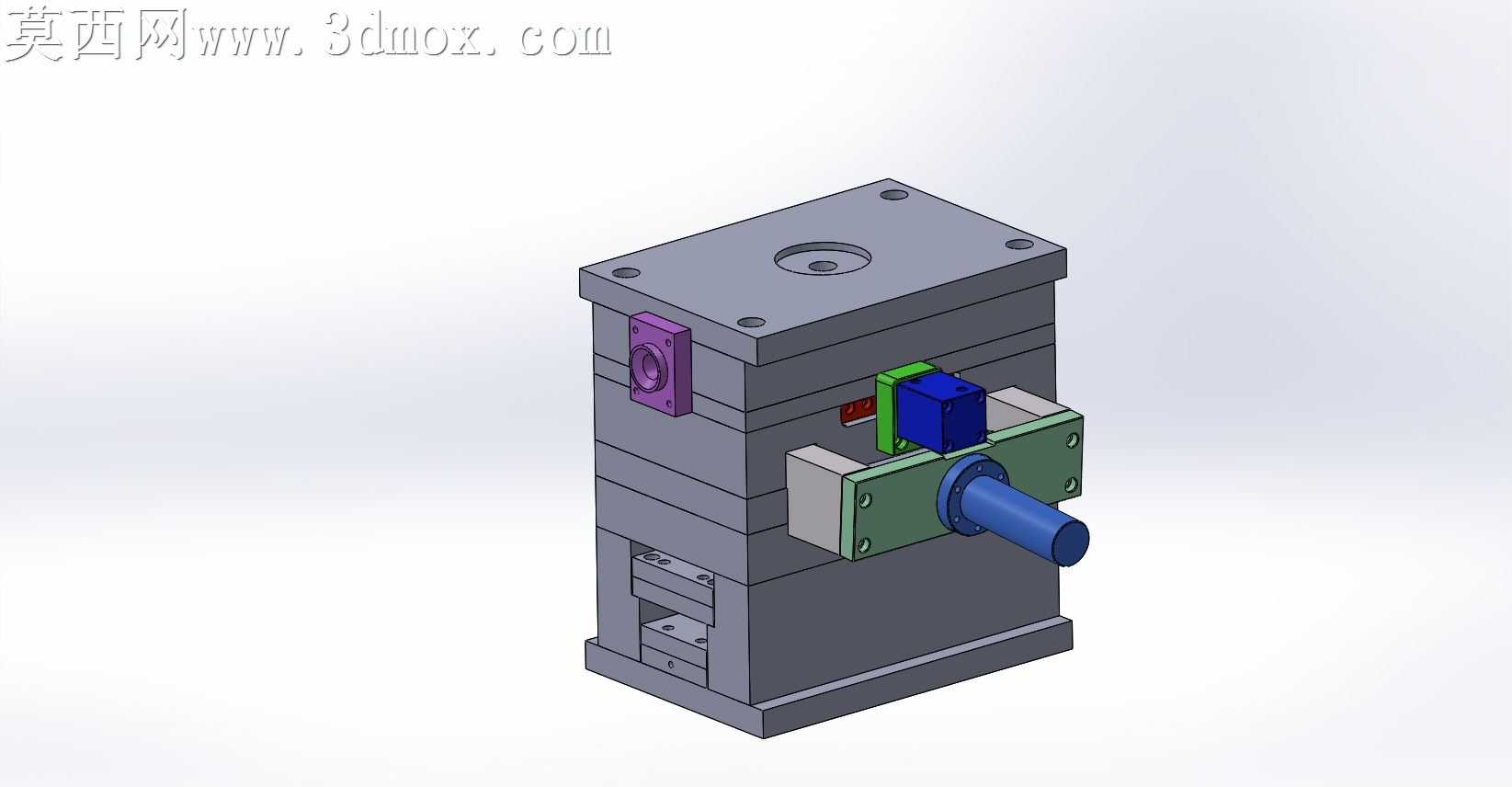

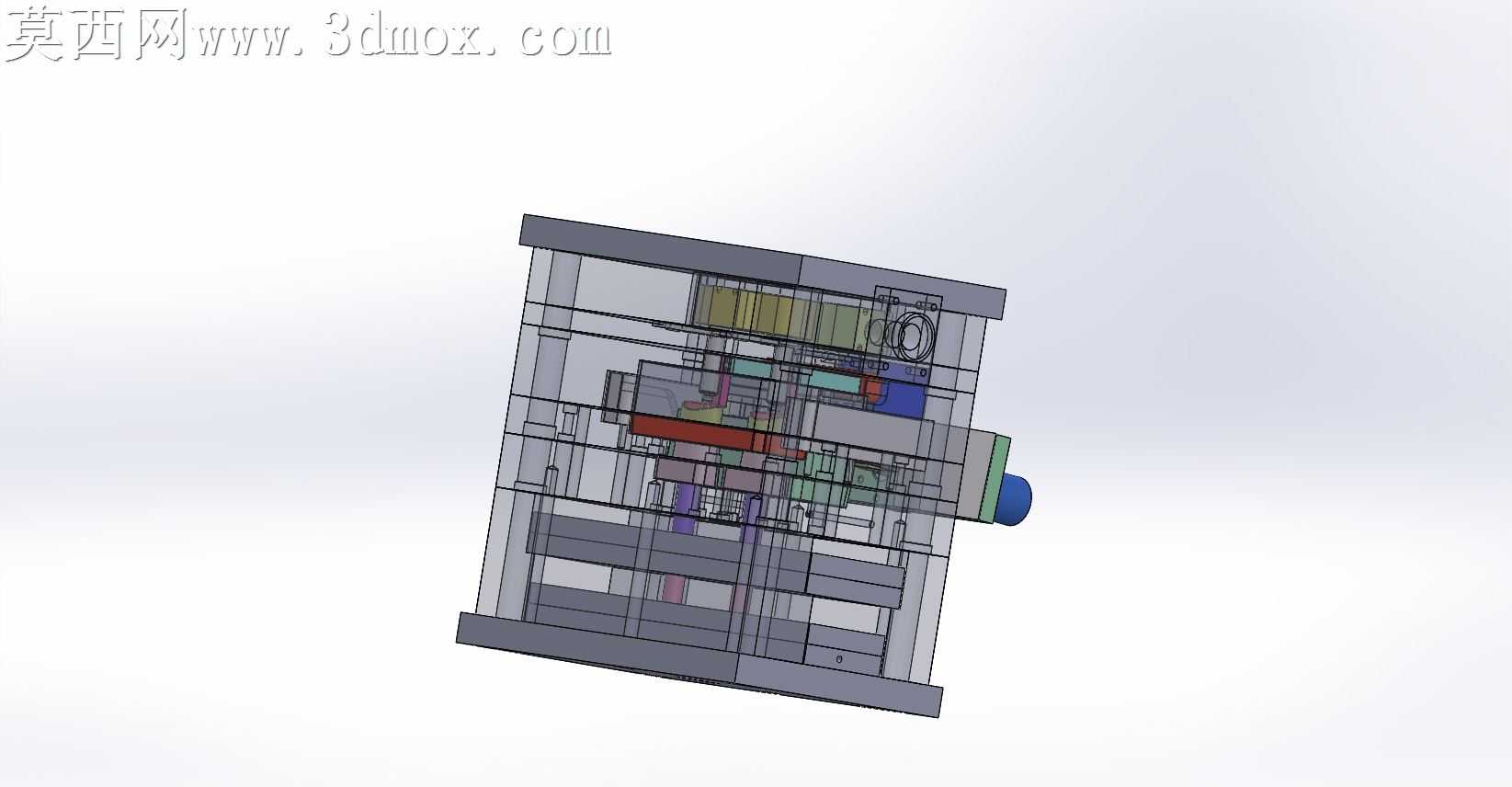

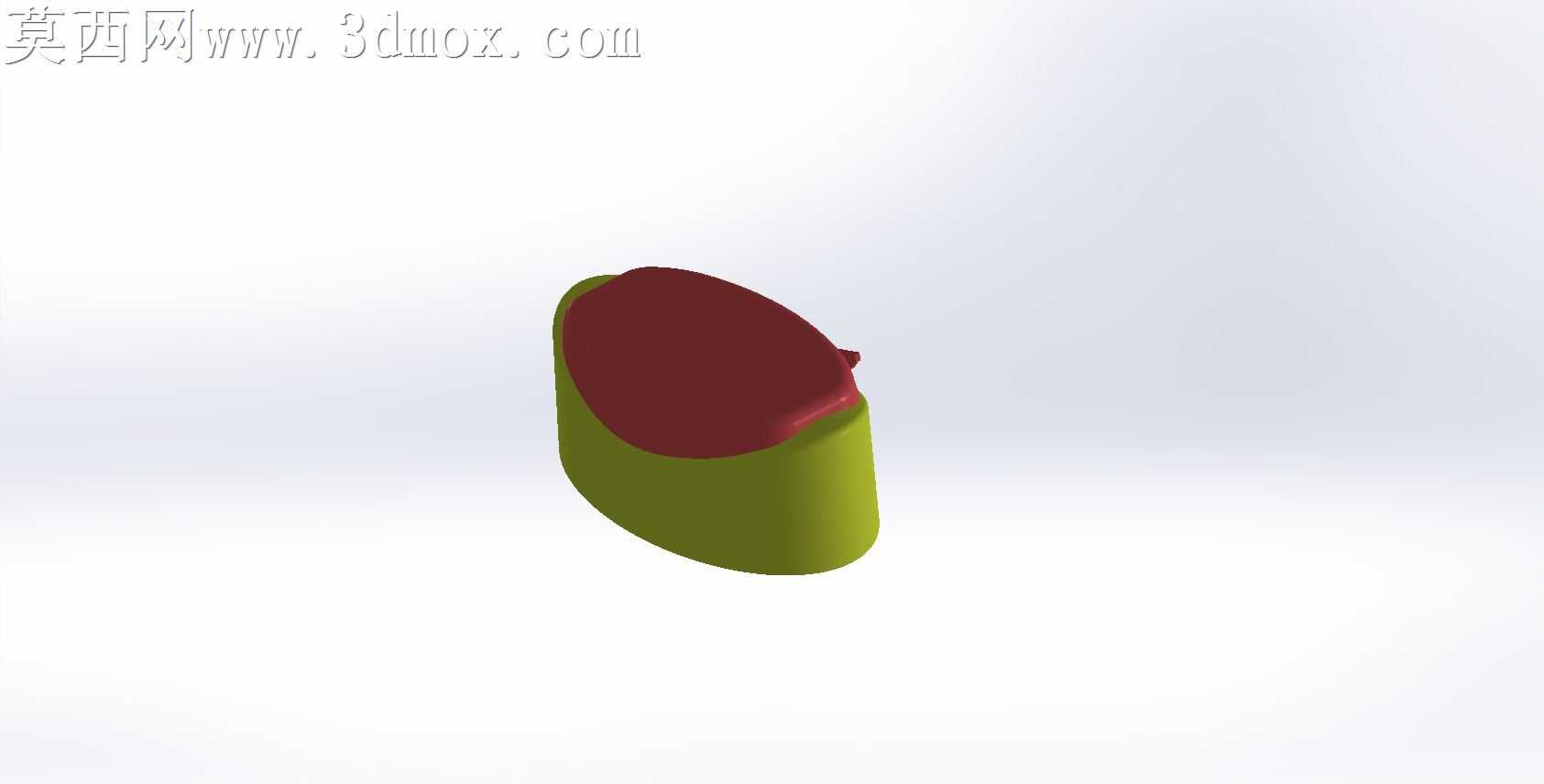

本模型为双色盖板注塑模具的完整三维结构设计，建模过程严格遵循注塑模具设计规范，通过三维建模软件完成全参数化构建，完整还原了双色注塑模具的典型结构组成。模型整体采用层叠式模架布局，从定模座板、定模板、动模板、支承板到动模座板的层级结构清晰，各板件之间的定位销、紧固螺丝孔位均按照标准模架参数精准绘制，保证了模架组合的装配精度。模型重点呈现了双色注塑的侧向抽芯与旋转切换核心结构，侧方设置的液压抽芯组件包含导向支座、蓝色抽芯杆、绿色固定块等零件，精准还原了侧抽芯的滑动导向与锁紧定位结构，可实现倒扣部位的顺利脱模；模架中部设置的双色成型腔位，搭配不同色彩标识的成型镶件，清晰区分了两种塑胶原料的注射成型区域，直观展现双色注塑中两种材质依次充填、冷却定型的工位布局。模型对模具的细节结构做了完整还原：定模侧的紫色定位块用于模具合模时的精准对位，避免双色成型出现错位飞边；动模侧设置的顶出机构预留位置、冷却水道的接口布局均符合实际注塑生产的工艺要求，各零件之间的装配间隙、配合公差在建模时做了合理设定，既保证装配关系的正确性，也符合实际加工的工艺可行性。渲染阶段采用工业级渲染参数，对不同材质的零件做了区分：模架主体采用灰色模具钢材质，还原钢材哑光金属质感；抽芯杆、导向部件采用亮面金属材质体现加工精度；不同功能的镶件采用紫、绿、蓝等差异化色彩标识，便于快速识别各部件功能；整体渲染光影均匀，结构轮廓清晰，无过度曝光或暗部缺失问题，可清晰观察模具内部的装配关系与结构细节。设计思路围绕双色盖板的成型需求展开，针对双色注塑需要两次注射、模腔旋转或抽芯切换的工艺特点，优化了模架的受力布局与抽芯行程，保证两种材质结合面的贴合强度，同时兼顾冷却系统的均匀布置，缩短成型周期，减少产品翘曲变形风险，整体结构符合量产注塑模具的设计逻辑，可作为双色模具设计学习、结构参考的三维素材。
