带注塑成型模具的塑料瓶结构设计

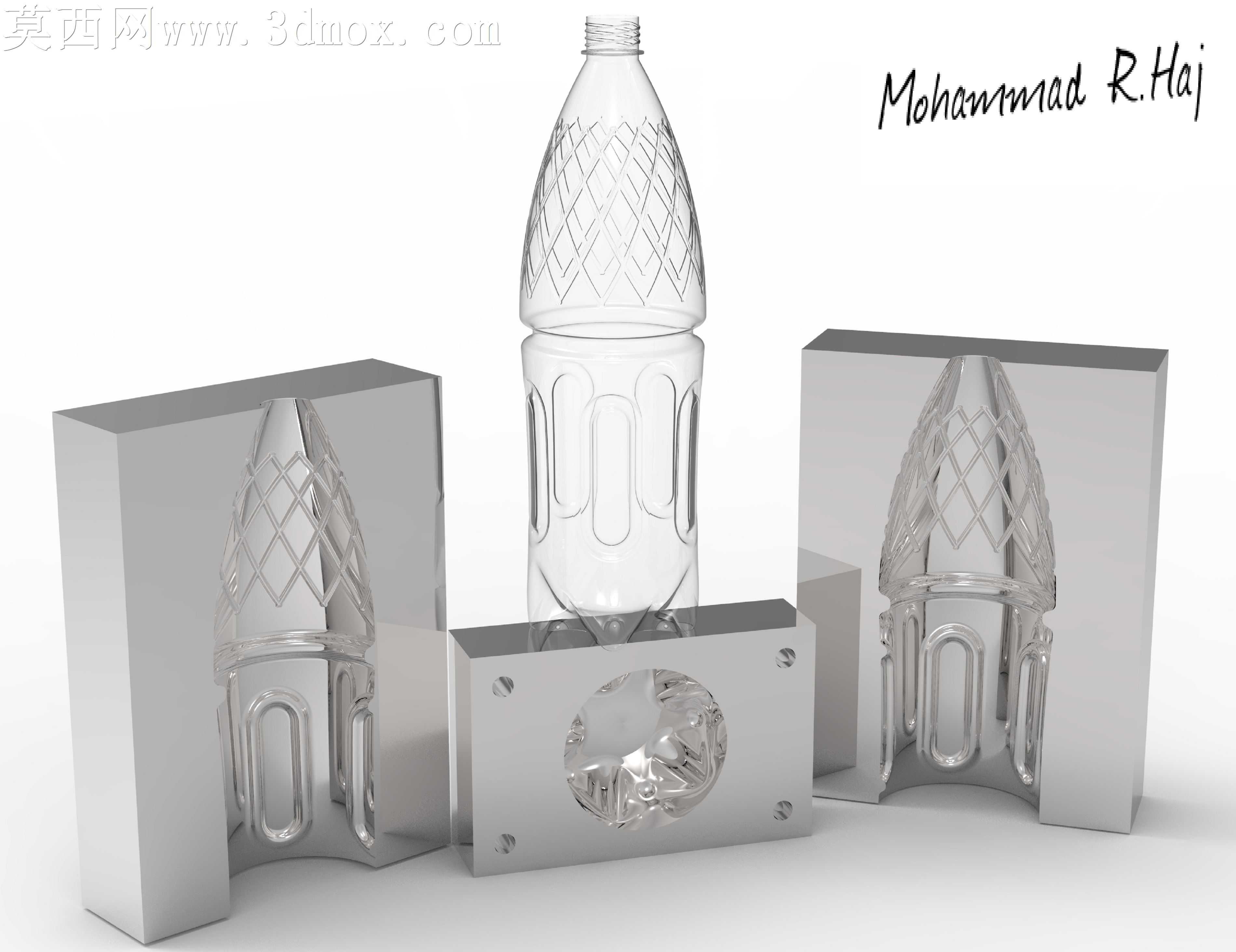

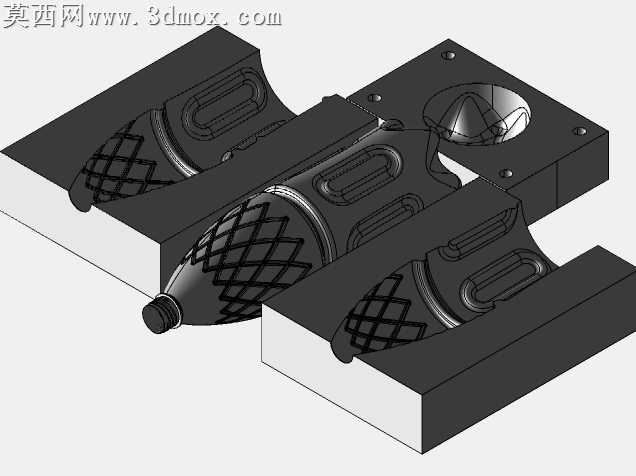

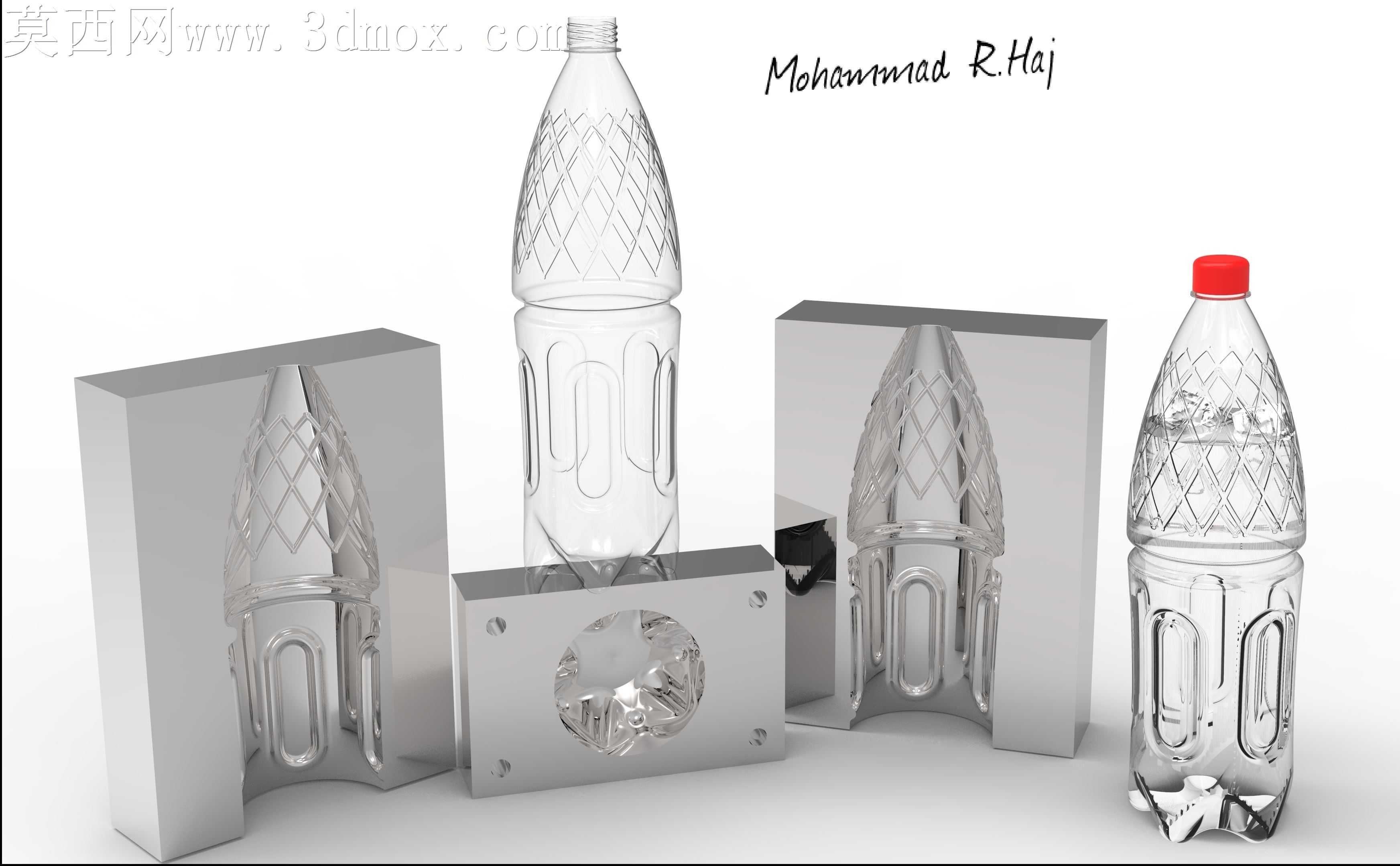

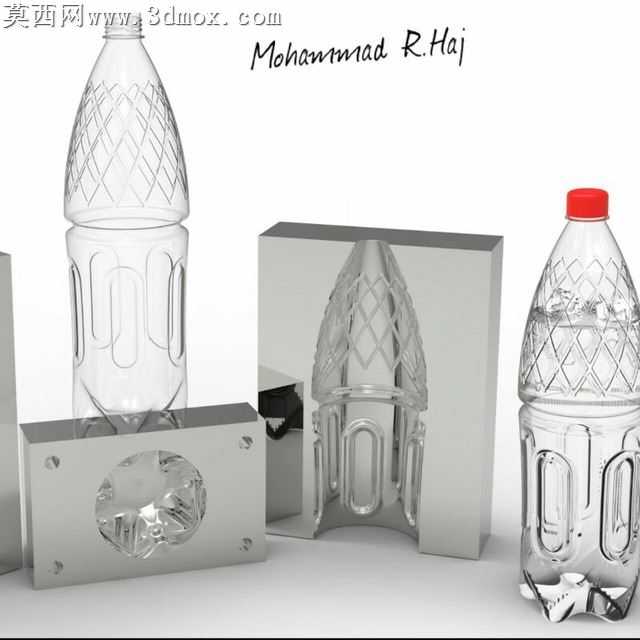

本作品围绕日常饮用塑料瓶及其配套成型模具展开三维设计，完整还原了塑料瓶从产品结构到模具成型的全方案设计。建模阶段首先针对塑料瓶的使用需求进行结构规划：瓶身主体采用食品级PET材质的透明质感设定，表面设计有菱形交错的防滑纹理，既提升手持握持时的摩擦力避免滑落，也通过凹凸纹理增强瓶身的径向抗挤压强度，减少灌装、运输过程中瓶体变形的概率；瓶身中部设置内凹的长条形加强筋，进一步优化瓶体的承重性能，同时预留了产品标签的粘贴区域；瓶口采用标准螺纹结构设计，匹配通用瓶盖的密封尺寸，瓶口处做加厚处理，保证与瓶盖旋合后的密封性能，避免内容物渗漏；瓶底设计为内凹的多瓣式支撑结构，提升瓶体直立放置时的稳定性，同时平衡吹塑成型时的材料分布，减少底部应力开裂的风险。配套的模具部分按照注塑吹塑的成型工艺进行结构拆分，分为定模、动模以及底部成型镶块三个核心部分，模具型腔完全贴合瓶身的外轮廓造型，精准还原瓶身表面的菱形纹理、长条形加强筋等细节结构，模具的分型面设置在瓶身最大轮廓处，保证开模时产品可以顺利脱模，不会刮伤瓶身表面的纹理细节；模具的合模定位结构、安装固定孔位都按照标准模架的尺寸进行设计，可直接适配常规的注塑吹塑设备安装要求。渲染阶段针对不同部件赋予了对应的材质效果：塑料瓶部分设置为高透明的PET材质，调整了材质的折射、反射参数，还原透明塑料通透的质感，同时模拟了瓶内灌装液体后的光影效果；模具部分赋予金属钢材的哑光金属质感，表现出模具钢经过精加工后的细腻表面纹理，通过光影的明暗对比突出模具型腔内部的细节结构，清晰展现模具与成品瓶的对应成型关系。整体设计兼顾了塑料瓶的实用功能与模具的生产可行性，结构细节完整，可直接用于成型工艺参考、包装结构教学演示等场景。
