交错轴啮合锥齿轮组传动结构设计

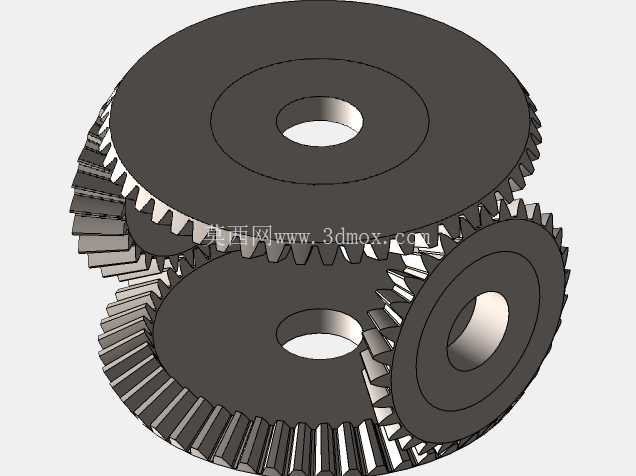

　　这套锥齿轮组的设计核心是解决空间交错轴之间的动力换向传输需求，在实际工业场景中，这类结构常出现在需要改变动力传递方向的设备节点上，比如立式加工中心的主轴进给换向机构、农用机械的动力输出转角部位、小型输送线的转角传动单元，还有部分手持电动工具的动力转向结构里，都能看到这类锥齿轮啮合结构的身影。和直齿圆柱齿轮只能平行轴传动的特性不同，锥齿轮的轮齿分布在截锥面上，能够实现两轴呈一定夹角时的稳定动力传递，这套模型里的齿轮组采用的是常用的90度轴交角设计，也是工程场景里应用占比最高的轴交角参数，能够将水平输入的动力平稳转换为垂直方向输出，适配多数需要换向传动的设备安装空间。

　　从设计思路上看，建模时首先确定了分锥角的匹配关系，保证两个啮合齿轮的分锥顶点完全重合，这是锥齿轮能够平稳啮合不发生卡滞的核心前提，轮齿的齿形采用渐开线锥齿廓，建模过程中对齿顶高、齿根高的参数做了等比例收缩处理，匹配锥齿轮从大端到小端齿厚逐渐减小的结构特性，避免啮合过程中出现齿顶干涉或者齿侧间隙过大的问题。齿轮的中心轴孔做了等直径通孔设计，孔壁预留了键槽安装位，实际装配时可以通过平键实现和传动轴的周向固定，传递额定扭矩时不会出现轴和齿轮的相对滑动，齿轮的端面和轴孔的垂直度公差在建模时做了约束，保证装配后齿轮的径向跳动量控制在合理区间，降低传动过程中的振动和噪音。

　　从安装边界来看，这套齿轮组的轴向定位依靠轴肩和锁紧螺母配合实现，两个啮合齿轮的安装距需要严格匹配设计值，安装距偏差过大会直接改变齿面接触区位置，要么出现齿顶边缘接触加剧磨损，要么出现齿侧间隙过大导致传动回程误差超差。实际选型应用时，需要根据传递的额定扭矩、输入转速来匹配对应的模数和齿宽参数，这套模型的齿宽系数取的是常规传动场景下的经验值，既保证轮齿有足够的接触强度承受载荷，又不会因为齿宽过大导致小端齿厚过薄出现强度不足的问题。轮齿的啮合接触区设计在齿面中部位置，正常装配后负载运行时，接触斑会从齿面中部向四周均匀扩展，不会出现偏载导致的局部齿面过早磨损。在日常设备维护场景中，这类锥齿轮组的润滑通常采用脂润滑或者油润滑，转速较低的开式传动场景可以定期涂抹润滑脂，转速较高的闭式传动箱内则采用齿轮油飞溅润滑，建模时也预留了足够的齿侧间隙，能够容纳润滑油膜形成，避免金属齿面直接干摩擦。和螺旋锥齿轮相比，这套直齿锥齿轮的结构加工难度更低，对安装精度的容错性更好，小载荷、中低转速的传动场景下应用性价比更高，不需要复杂的加工机床就能实现批量生产，维修替换时的配件获取成本也更低。

　　建模过程中对轮齿的过渡圆角做了标准化处理，齿根位置的圆角能够有效降低应力集中系数，避免齿轮在承受冲击载荷时出现齿根断裂的问题，齿轮的轮毂部分做了加厚处理，和轮幅的过渡位置也采用圆弧过渡，减少应力集中点，提升整体结构的抗冲击能力。实际装配调试时，需要通过调整垫片厚度来微调两个齿轮的轴向位置，保证齿侧间隙在设计要求范围内，间隙过小会导致传动卡滞、运转发热严重，间隙过大则会导致换向时出现明显冲击，传动精度下降。这套锥齿轮组的结构没有额外的减重孔设计，适合应用在载荷波动较大、存在一定冲击载荷的传动场景，整体刚性更好，长期运行的结构稳定性更强。
