手动式钣金折弯加工设备结构设计

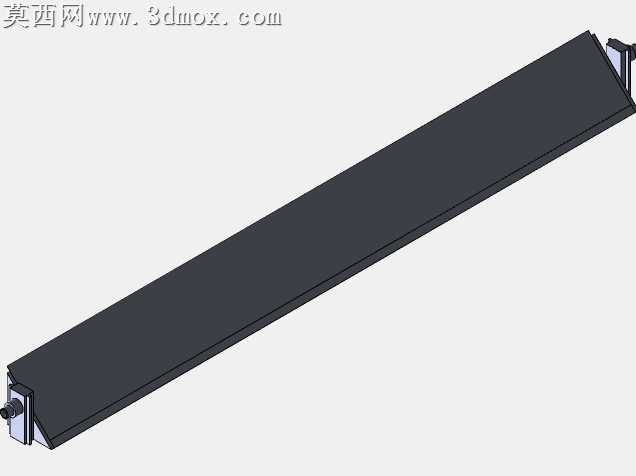

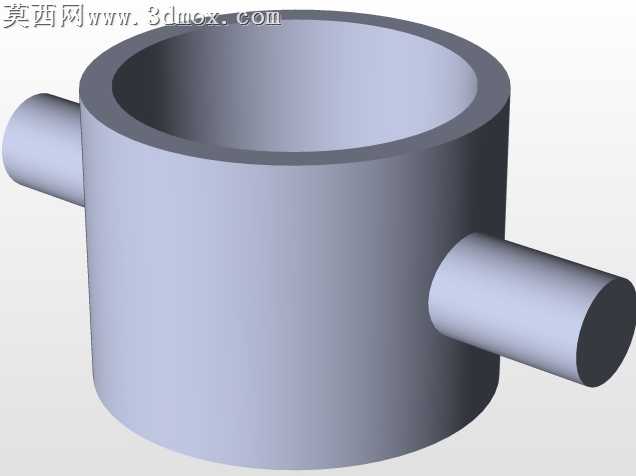

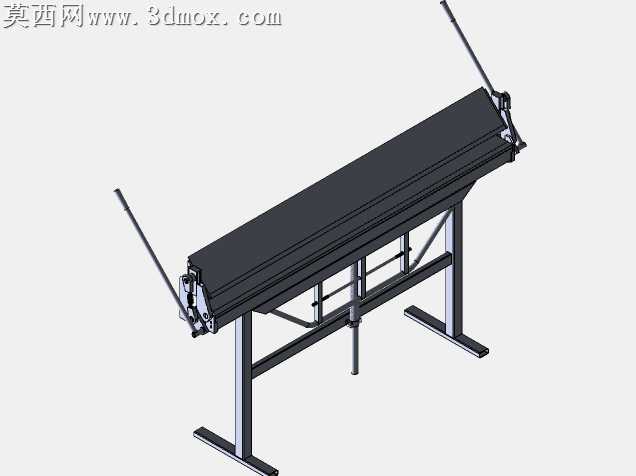

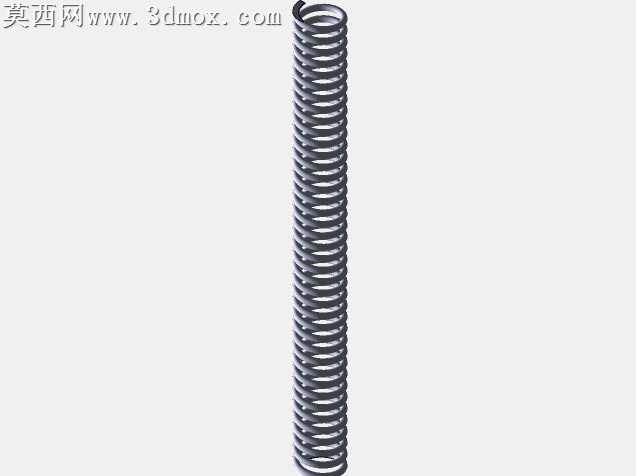

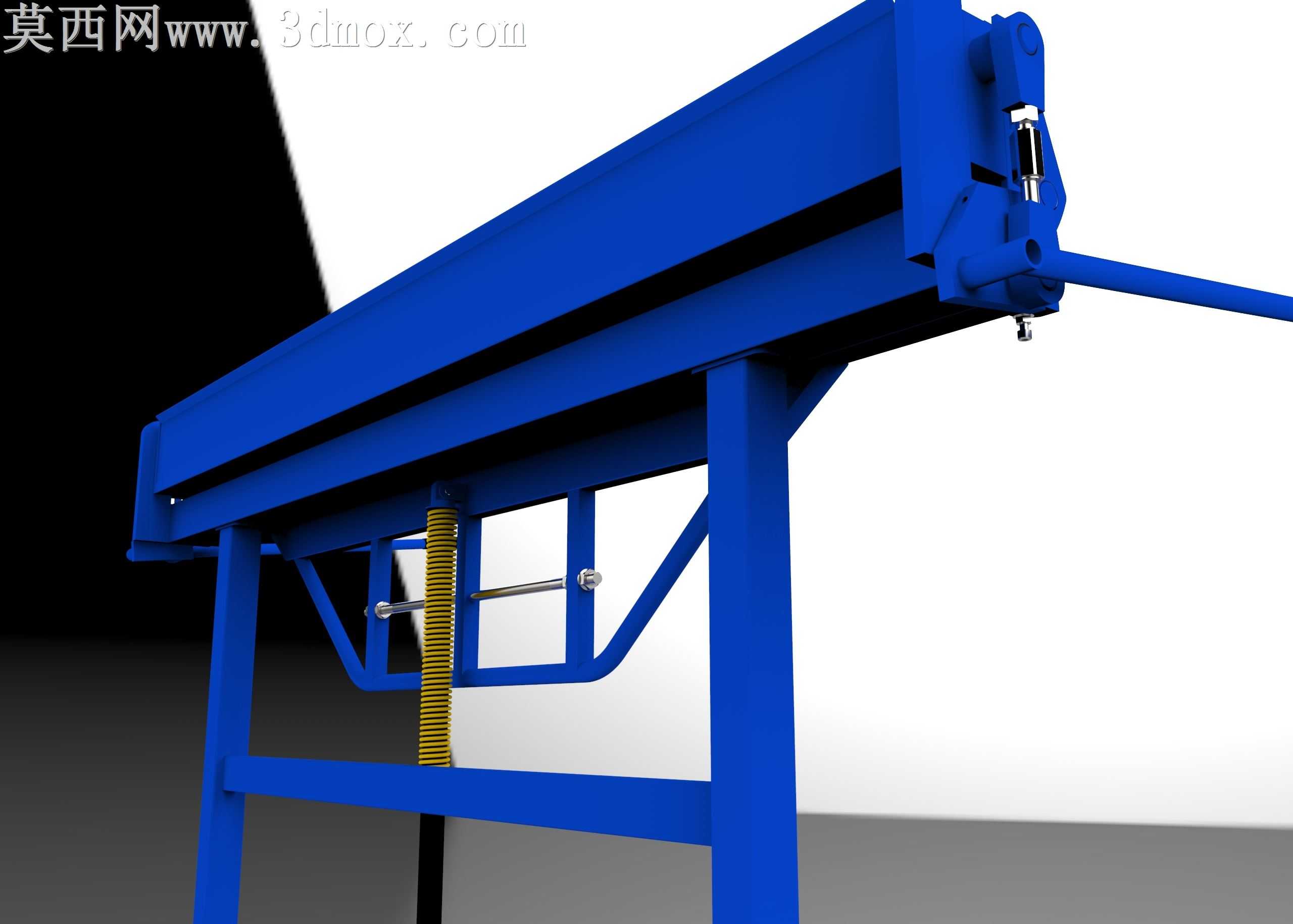

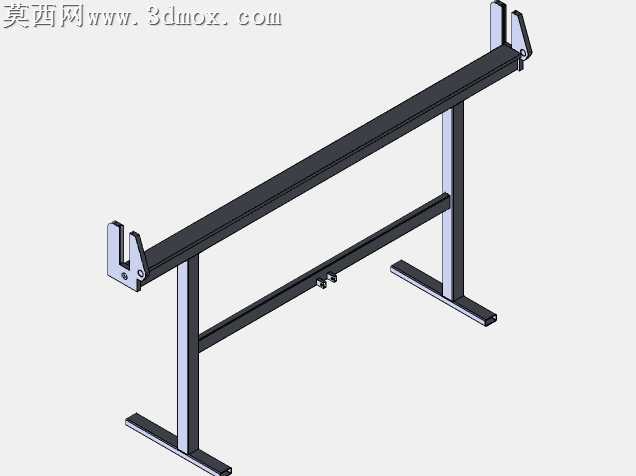

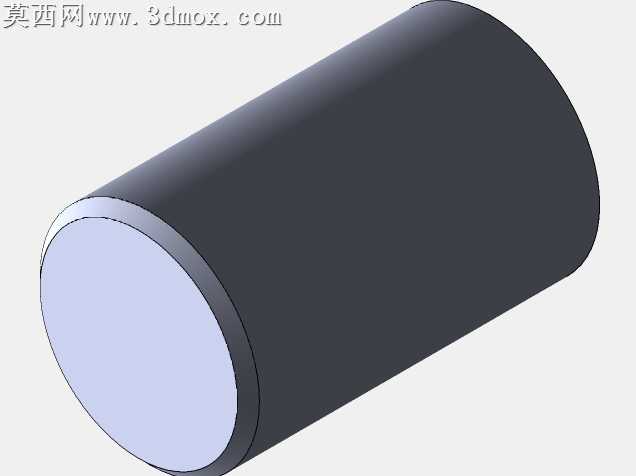

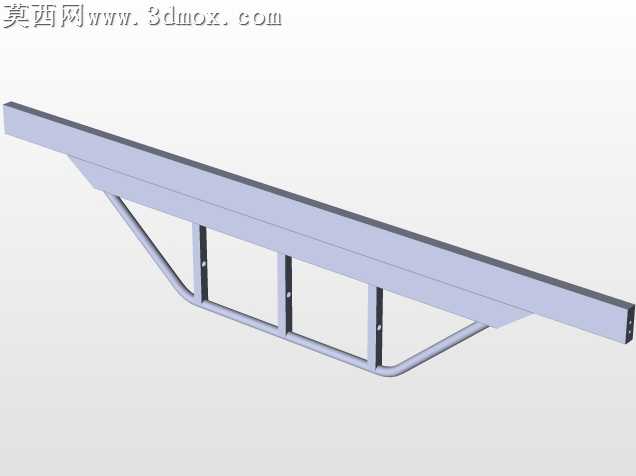

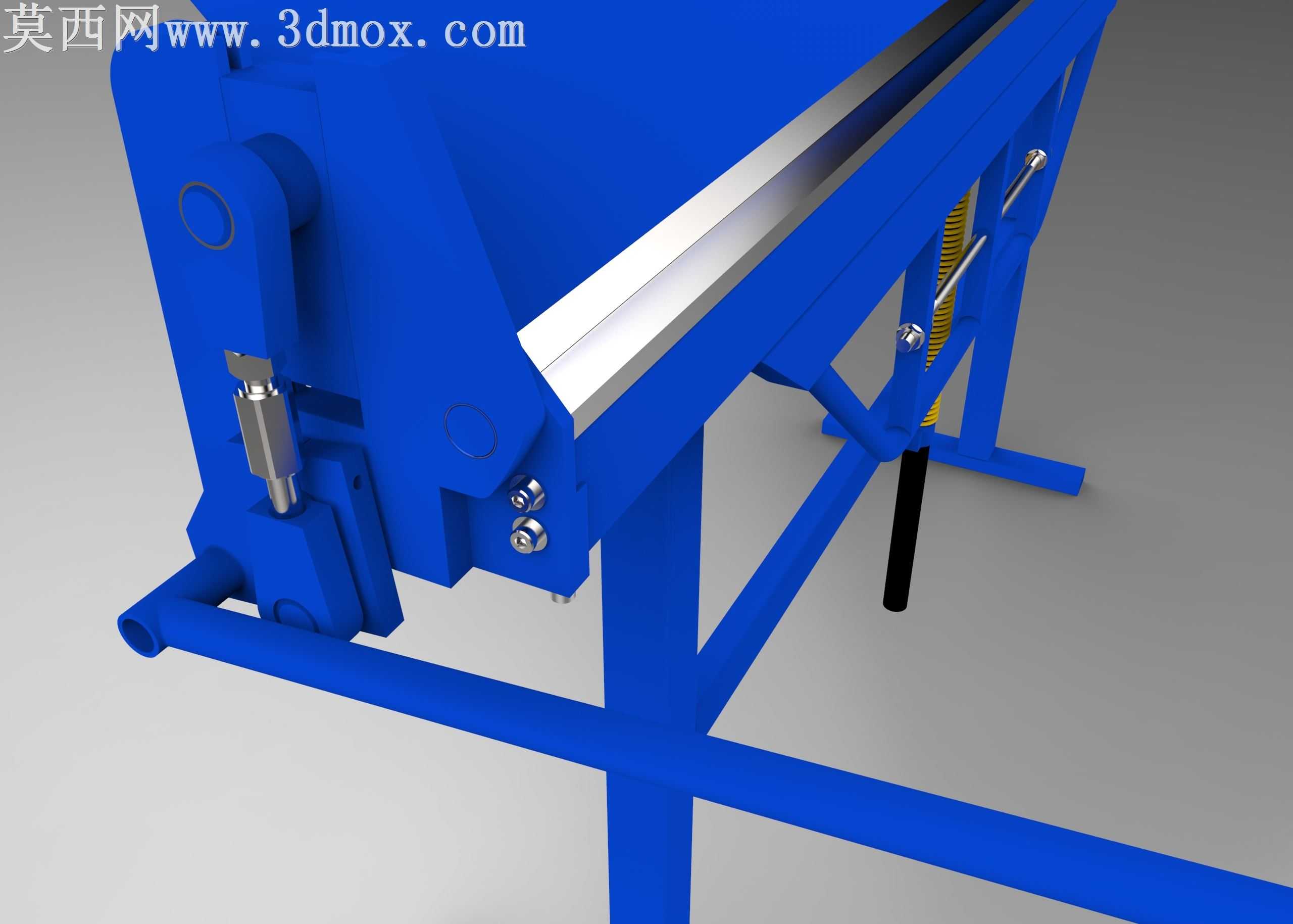

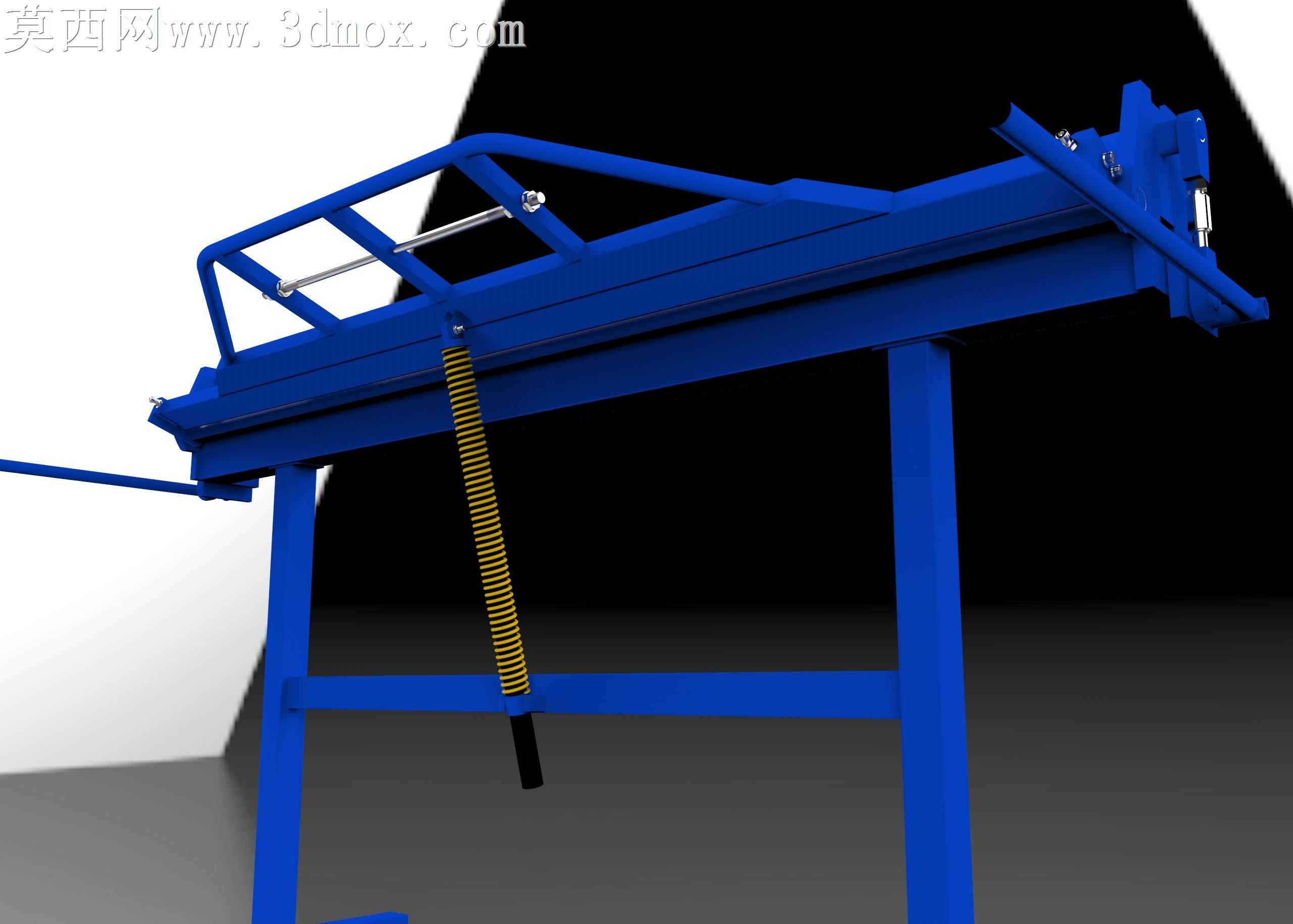

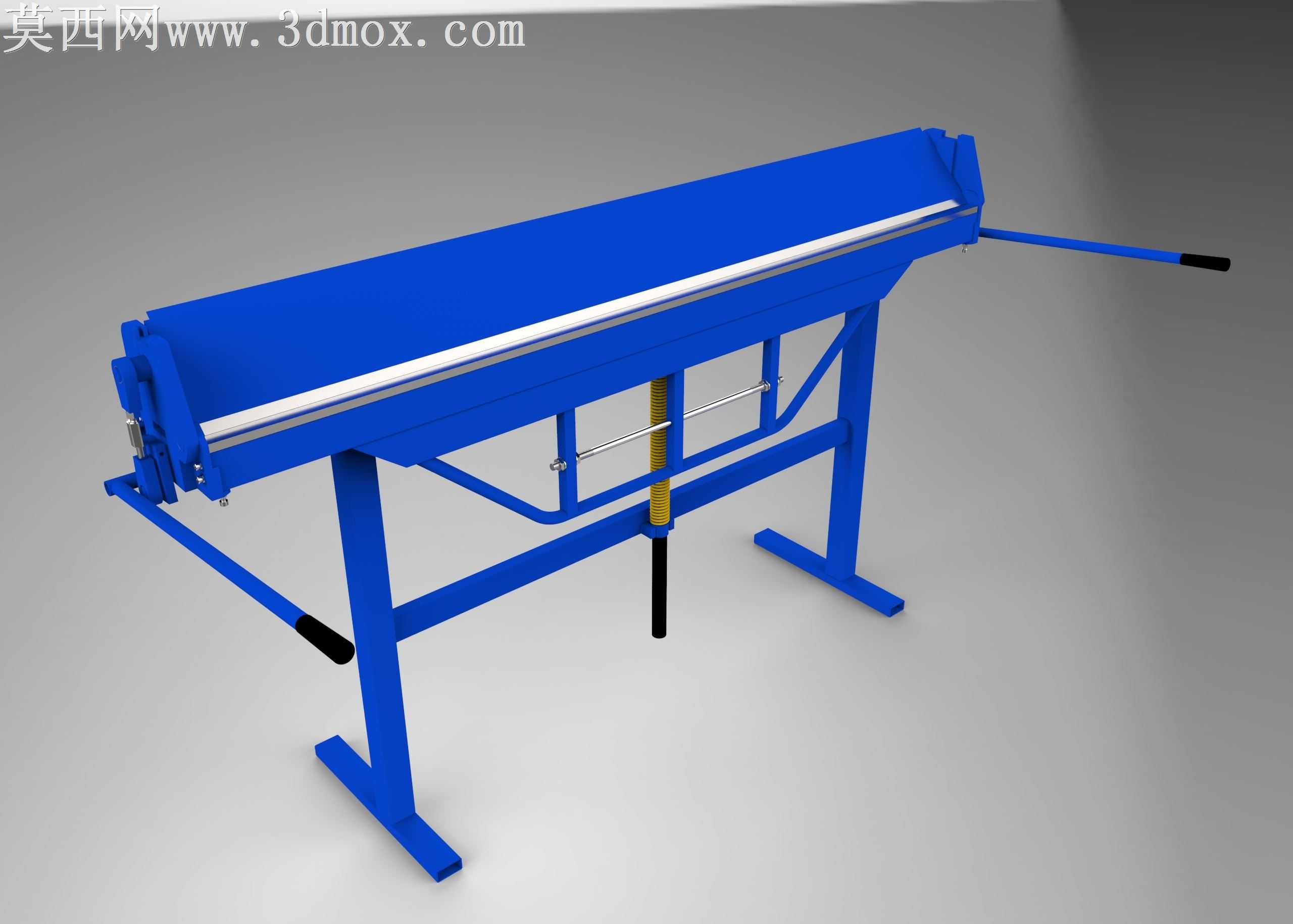

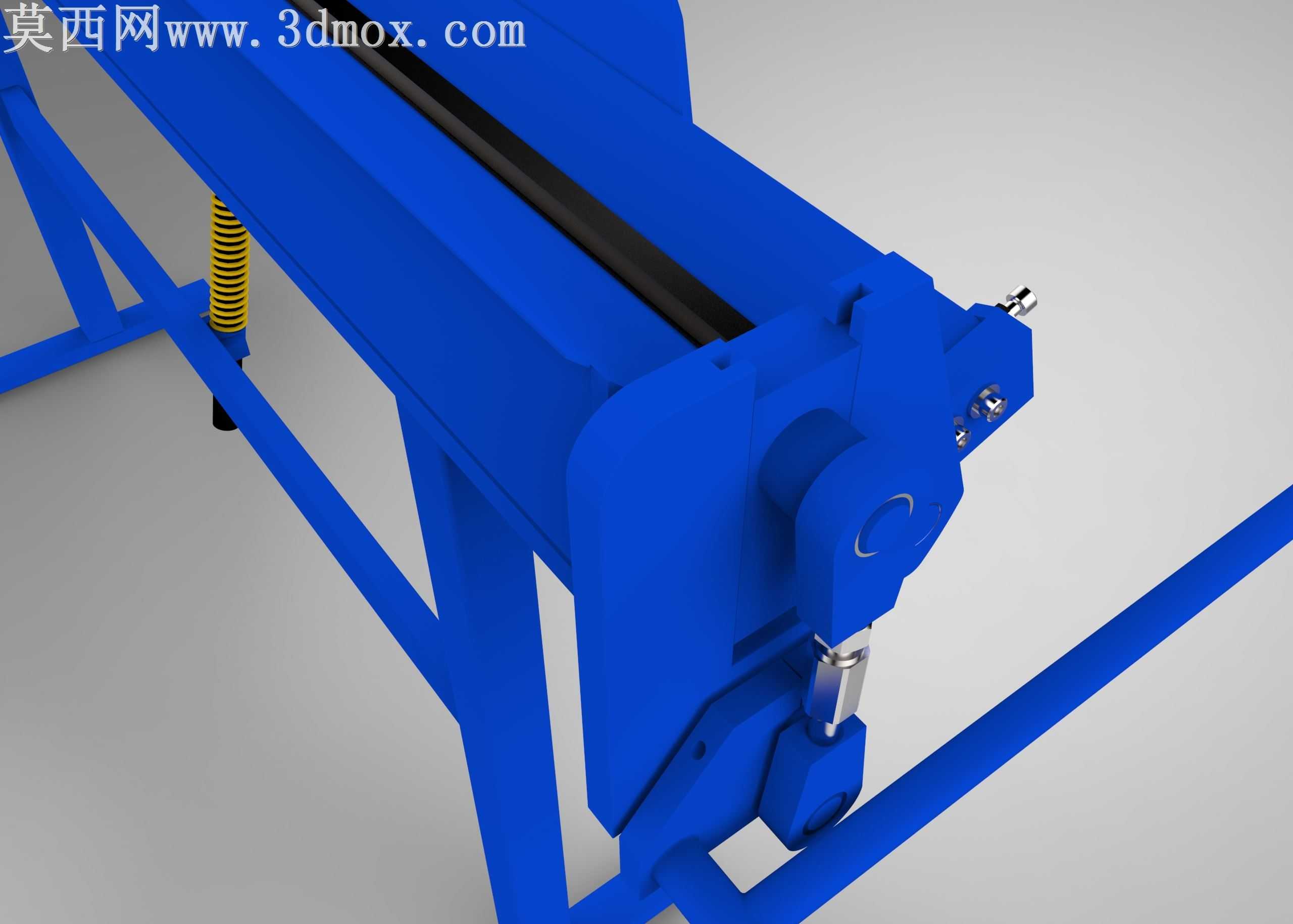

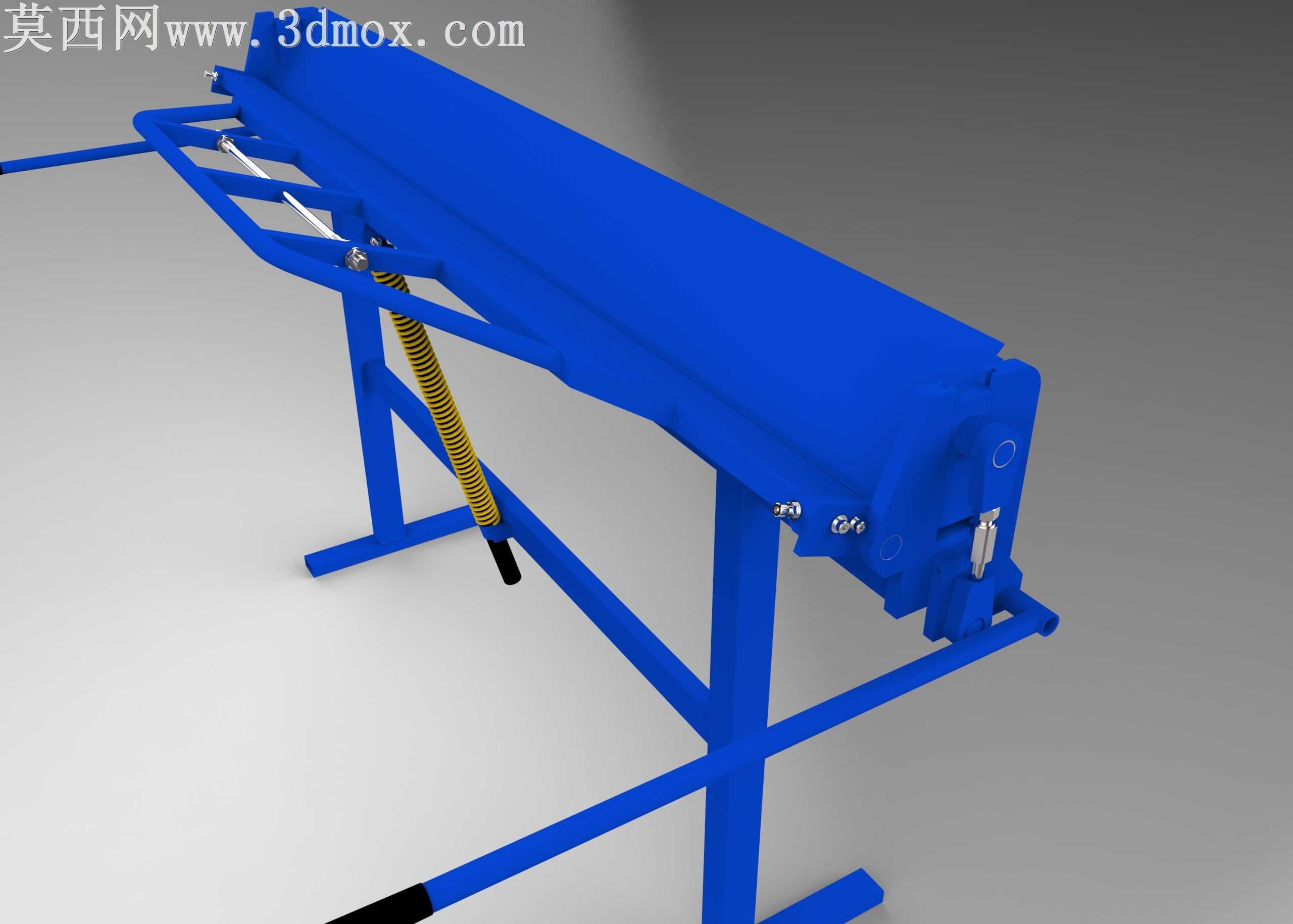

本作品为手动式钣金折弯加工设备的三维设计成果，建模阶段严格遵循机械设计规范，对设备的支撑机架、折弯工作梁、手动施力组件、角度定位结构、板材压紧机构进行了全参数化建模，每一处连接结构、装配间隙都参照实际手动折弯设备的加工工况进行尺寸校准，确保各部件装配关系符合真实机械装配逻辑，不存在结构干涉、尺寸错配的问题。渲染阶段针对设备不同部件的材质特性做了精细化材质分配：主体支撑机架、折弯工作梁采用工业蓝色喷塑钢材材质，还原了钣金加工设备常用的漆面质感，表面设置了细微的磨砂颗粒效果，模拟真实工业设备使用中的漆面肌理；施力弹簧部件设置了金属弹簧钢材质，还原了弹簧表面的金属光泽与螺旋结构的光影层次；操作手柄末端设置了黑色防滑橡胶材质，还原橡胶材质的哑光防滑质感；连接销轴、紧固螺丝等标准件采用镀锌金属材质，还原标准紧固件的亮面金属效果。结构设计上，该设备采用立式三角支撑机架结构，保障设备放置与作业时的结构稳定性，折弯作业时通过手动压下操作手柄，带动弹簧蓄能结构驱动折弯梁绕铰接轴转动，配合前端的板材压紧机构完成金属板材的指定角度折弯，铰接位置设置了可调节的定位结构，可根据加工需求调整折弯角度范围，适配不同厚度金属板材的折弯加工需求，弹簧复位结构可在单次折弯作业完成后自动带动折弯梁复位，提升手动作业的操作效率。设计思路围绕小型钣金加工作业场景展开，摒弃了大型折弯设备的复杂液压、电控结构，采用纯手动机械结构实现钣金折弯功能，整体结构简单可靠、制造成本低廉，无需外接动力源即可完成作业，适合小型加工门店、钣金维修场景的小批量板材折弯加工作业，建模过程中对设备的受力薄弱位置做了结构加强设计，在机架的横梁与支腿连接位置增加了斜向支撑筋，提升机架整体的抗变形能力，延长设备的使用寿命，各连接位置的紧固件都采用标准化五金件设计，方便设备后期的维护与零部件更换。
