ASME规范发电用卧式承压容器结构设计

　　这款卧式承压容器的设计完全锚定火力发电厂汽水系统的实际运行工况，主要承担发电流程中饱和蒸汽的缓冲存储、汽水介质分离以及管网压力稳定的核心作用，在电站热力系统的锅炉出口与汽轮机进汽管段之间，是衔接上下游热力设备、平抑负荷波动的关键承压单元。不同于通用储运类储罐，该设备的设计全程遵循ASME发电应用压力容器规范的相关要求，从壳体壁厚计算、开孔补强设计到密封结构选型，都充分考虑了发电场景下介质温度交变、压力波动频繁、长期连续运行的工况特点。

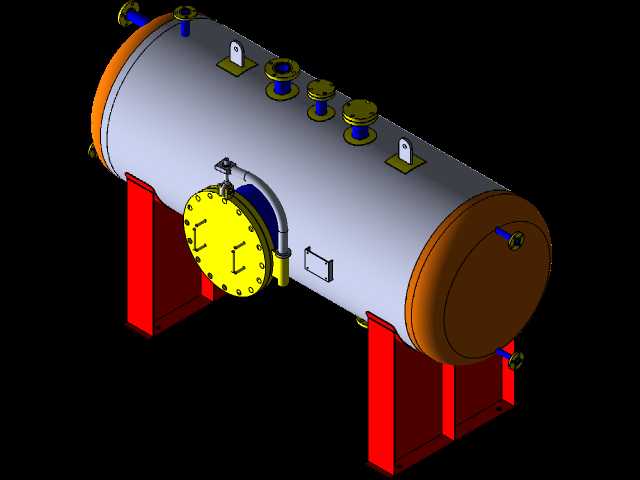

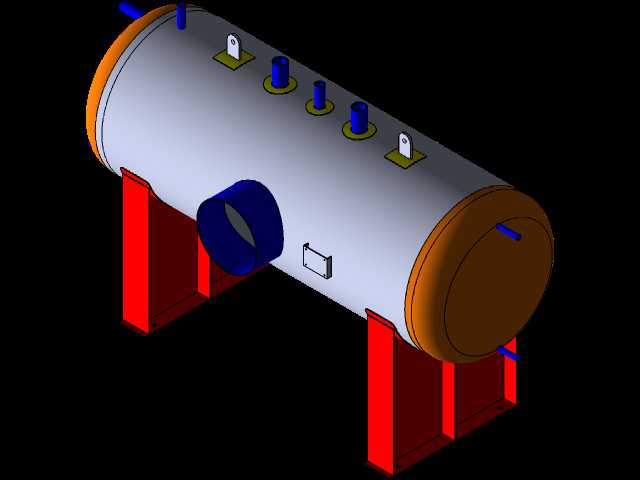

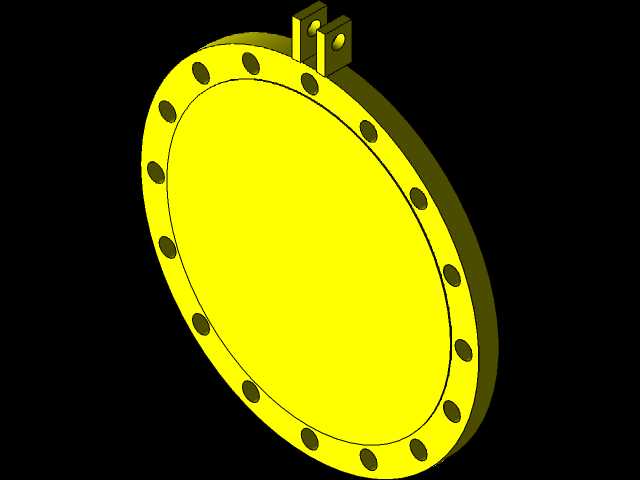

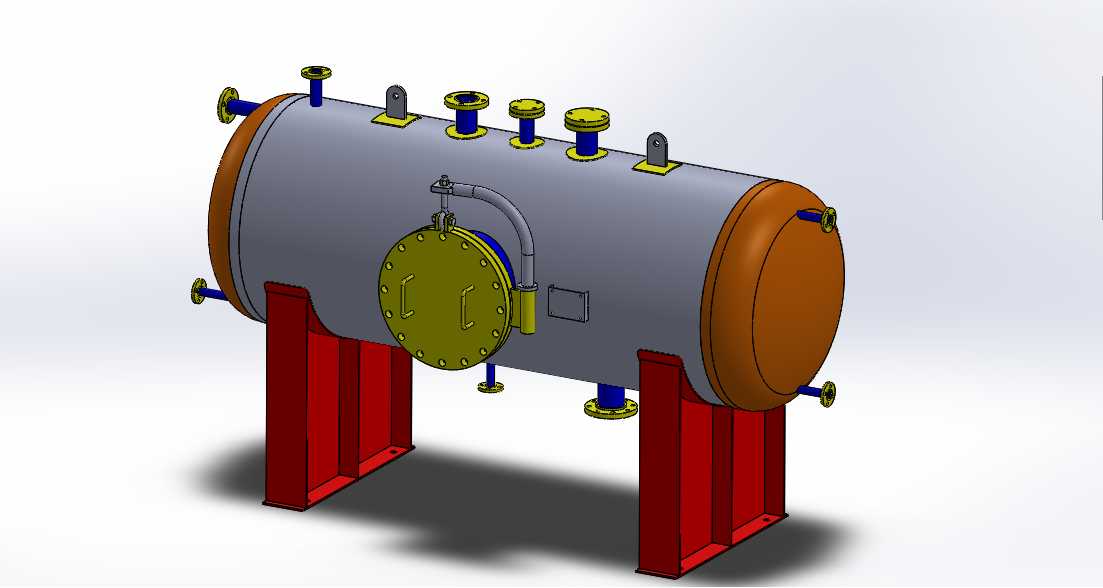

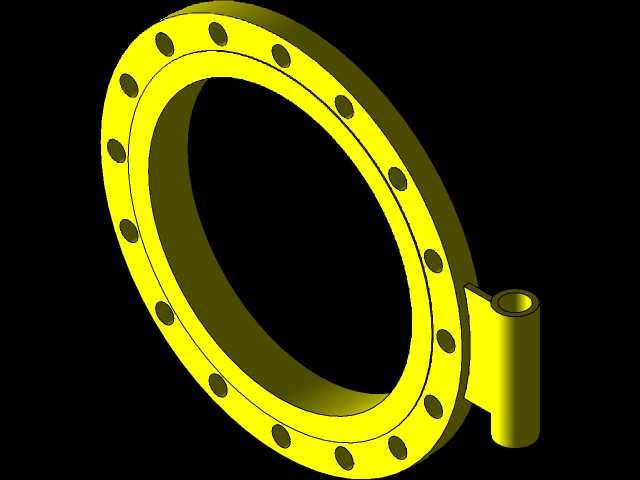

　　整体采用卧式单筒体双鞍座支撑结构，筒体主体选用钢制卷制焊接成型，两端采用标准椭圆封头结构，相比平盖封头可以有效降低端部应力集中系数，减少承压状态下的封头变形量。筒体一侧设置大尺寸快开人孔结构，人孔盖采用带紧固螺栓的法兰连接形式，配套设计了人孔开启的回转支撑臂，无需额外吊装设备即可完成人孔盖的启闭操作，方便运维人员定期进入容器内部开展检验、清理与检修作业。人孔周边的筒体区域做了局部壁厚补强处理，抵消大直径开孔对筒体整体强度的削弱，补强范围与厚度均经过应力校核，确保开孔区域的承压能力不低于筒体母材的设计强度。

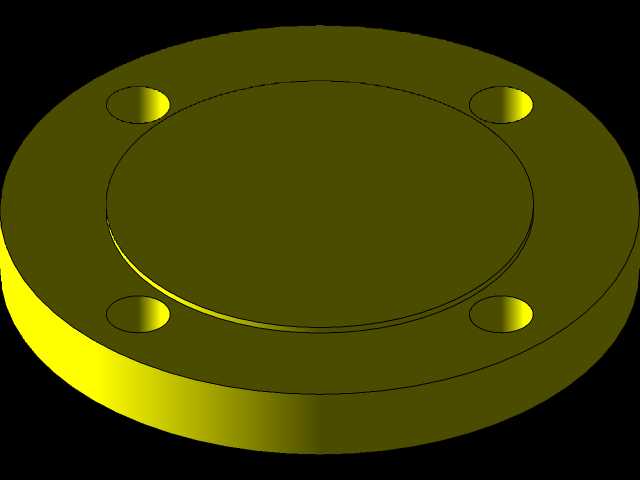

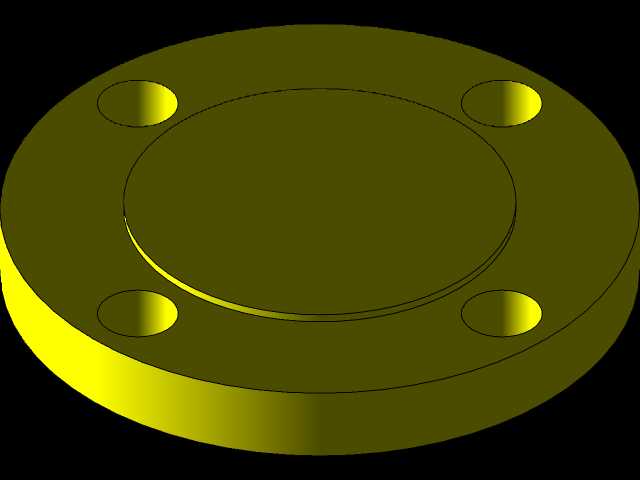

　　筒体顶部沿轴向均匀布置了多组不同通径的管法兰接口，分别用于安全阀安装、压力检测仪表接入、蒸汽进出管路连接以及排气放空操作，所有接口的法兰密封面均采用突面结构，适配中压工况下的缠绕式垫片密封要求，每个接口的位置都避开了鞍座支撑的应力集中区域，同时兼顾现场管路排布的操作空间，避免相邻管路安装时出现干涉。筒体底部同样设置了排污口、疏水口以及备用接口，用于设备停运时的内部介质排空、运行过程中的凝结水排出，底部接口的伸出长度充分考虑了鞍座高度与现场基础的间距，确保排污管路可以顺畅连接，不会出现积液残留的死角。

　　支撑结构采用两个焊接式鞍式支座，支座主体为钢板焊接成型的工字形支撑结构，支座与筒体接触的弧面与筒体外径完全贴合，接触区域设置了垫板以分散支撑应力，避免筒体局部应力过大导致变形。其中一个支座设计为固定端，与混凝土基础通过地脚螺栓刚性连接，另一个支座设计为滑动端，底板上开设长圆形螺栓孔，可补偿设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免热应力作用下筒体或支座出现焊缝开裂、结构变形的问题。支座的高度设计充分预留了底部接口的操作空间，同时将筒体中心调整到与现场对接管路一致的标高，减少管路安装时的弯头数量，降低管路阻力损失。

　　设计过程中首先根据发电系统的设计压力、设计温度以及介质特性确定筒体的计算壁厚，在此基础上附加腐蚀裕量与钢板厚度负偏差，确定最终的筒体用材厚度，随后针对所有开孔位置逐一开展等面积补强计算，确保每个开孔区域的补强面积满足规范要求。封头的选型结合筒体直径与承压等级，选用标准椭圆封头，其曲面深度与直径的比例符合规范要求，有效降低端部的薄膜应力。所有接口的法兰压力等级均与筒体设计压力匹配，密封面形式根据介质特性选择，避免运行过程中出现泄漏问题。

　　从安装边界来看，设备整体的轴向长度、筒体直径以及鞍座的跨距都适配常规电站厂房内的设备安装空间，鞍座的地脚螺栓孔位置与间距符合通用电站设备基础的设计惯例，无需额外定制特殊基础即可完成安装。设备顶部接口的高度预留了阀门安装与操作的空间，侧面人孔的位置距离地面的高度符合人体工程学要求，运维人员站在常规操作平台上即可完成人孔螺栓的拆装操作。筒体表面的接管布置错落有序，不同功能的接口间距满足管路安装的最小间距要求，方便现场配管时的阀门、仪表安装与后期维护操作。

　　在实际运行场景中，该容器可以有效缓冲锅炉侧的蒸汽压力波动，当汽轮机负荷变化时，容器内部的储汽容积可以快速补充或吸纳蒸汽量，避免管网压力出现大幅波动影响发电机组的稳定运行。容器内部可根据需求加装汽水分离内件，将蒸汽携带的凝结水分离出来，通过底部疏水口排出，提升进入汽轮机的蒸汽干度，减少水滴对汽轮机叶片的冲蚀损伤，延长汽轮机组的使用寿命。所有焊接结构的设计都考虑了无损检测的可达性，筒体纵缝、环缝以及接管与筒体的连接角缝都可以方便地开展射线或超声检测，确保焊接质量符合承压设备的相关要求，从设计源头保障设备长期运行的安全性与可靠性。
