立式钣金结构家用烘焙烤箱结构设计

　　这款立式钣金结构烤箱，主要面向家庭日常烘焙、食材加热烤制场景设计，区别于台式小容量烤箱，落地式的结构设计可以适配厨房边角、餐边区域的安装需求，不需要额外占用台面操作空间，对于小户型厨房的空间利用率提升有明显帮助。从实际使用场景来看，这类烤箱可以满足家庭制作烘焙点心、烤制肉类食材、烘干果干、发酵面团等多场景使用需求，相比嵌入式烤箱，独立落地的结构不需要提前预留橱柜安装位，用户可以根据使用需求灵活调整摆放位置，搬家或者调整厨房布局时也不需要额外做拆装适配。

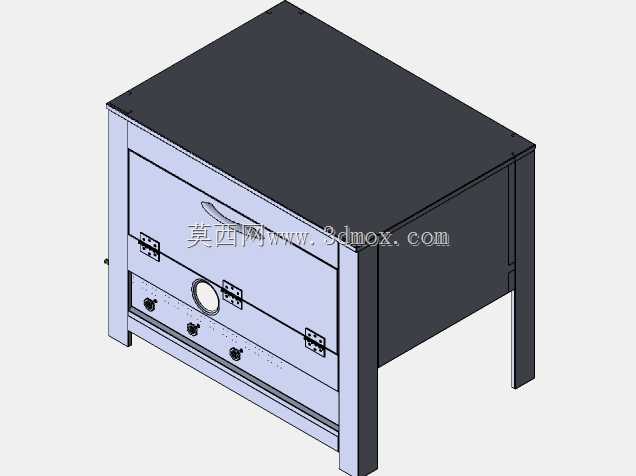

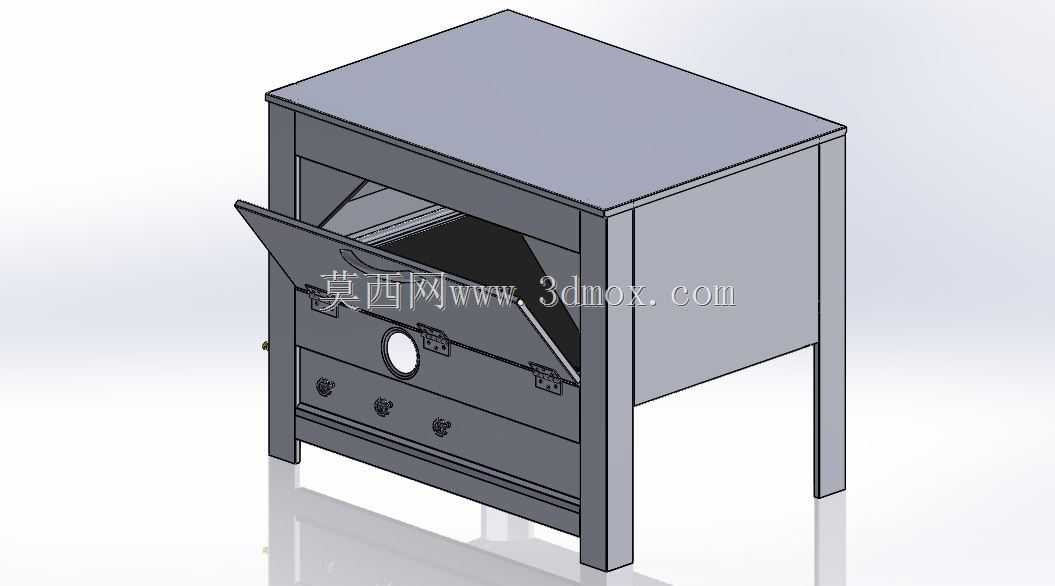

　　从功能结构设计来看，整机采用落地支腿支撑结构，四个支腿将箱体抬离地面，一方面可以避免地面潮气直接侵蚀箱体钣金，降低底部钣金锈蚀的概率，另一方面抬升的箱体高度可以让用户取放食材时不需要过度弯腰，操作姿态更符合人体工程学要求。箱门采用下翻式开启结构，门体通过两侧的合页与箱体前框连接，开启后门板可以自然下垂到水平位置，临时取放烤盘时可以将烤盘暂放在开启的门体上，不需要额外找放置台面，这一细节设计对于操作空间有限的家庭场景十分实用。门体上设置的圆形观察窗，可以让用户在烤制过程中不用开启箱门就能观察内部食材的状态，减少开门带来的箱内温度波动，提升烤制效果的稳定性。

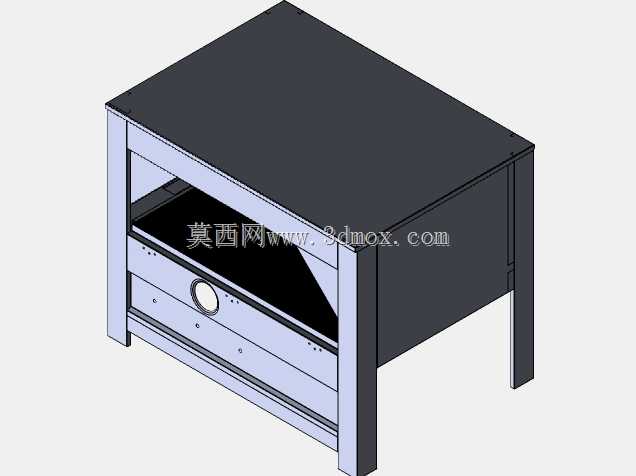

　　箱体前侧下方设置的三个控制旋钮，分别对应上下加热管温度调节、功能模式切换、烤制时间设定，旋钮采用突出式结构，用户佩戴隔热手套也能完成操作，不会出现打滑拧不动的情况。整个箱体的外壳采用薄板钣金折弯拼接工艺制作，所有的拼接边都做了折边压死边处理，没有裸露的锋利钣金切口，用户日常清洁擦拭的时候不会划伤手部，同时折边结构也能大幅提升薄板壳体的结构刚性，减少薄钢板受力产生的形变异响。从内部结构来看，箱体内腔设置了多层烤盘卡位，用户可以根据食材的体积大小调整烤盘的放置高度，烤制大体积食材比如整鸡、吐司面包时可以放到下层卡位，烤制小体积点心比如曲奇、蛋挞时可以放到中上层卡位，适配不同食材的加热距离需求。

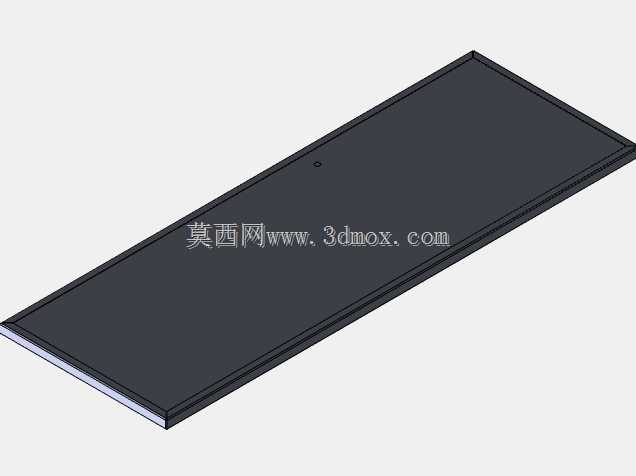

　　设计过程中，首先考虑的是钣金加工的工艺可行性，所有的折弯边都预留了足够的折弯避让余量，折弯半径匹配常规钣金厂的折弯刀具参数，不需要定制特殊刀具就能完成加工，有效控制生产制造成本。箱体的侧板、顶板、后板都采用卡扣加螺丝的组合连接方式，卡扣结构可以在装配时提前定位各个板件的位置，减少装配过程中的对位调整时间，后续如果内部加热元件出现故障，拆开后板就能完成检修，不需要破坏整体壳体结构。安装边界方面，整机的宽度控制在600mm以内，深度控制在550mm以内，摆放时只需要在箱体后侧预留50mm的散热间隙，左右两侧各预留20mm的操作间隙就能满足安装要求，不会占用过多的厨房地面空间。箱体顶部的平面做了平面度处理，日常可以放置一些烘焙常用的工具比如隔热手套、油纸、烤盘夹等物品，进一步拓展厨房的收纳空间。

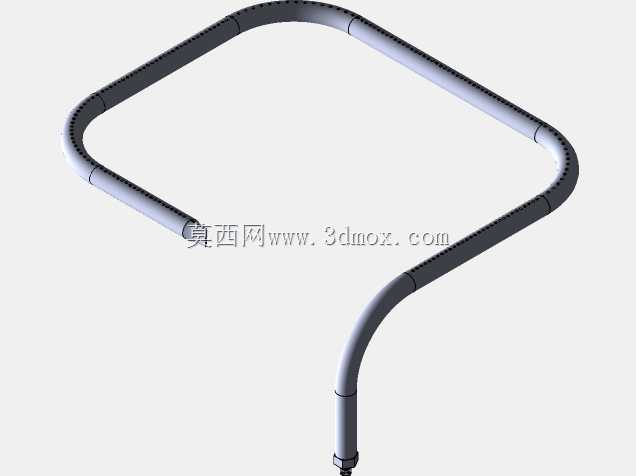

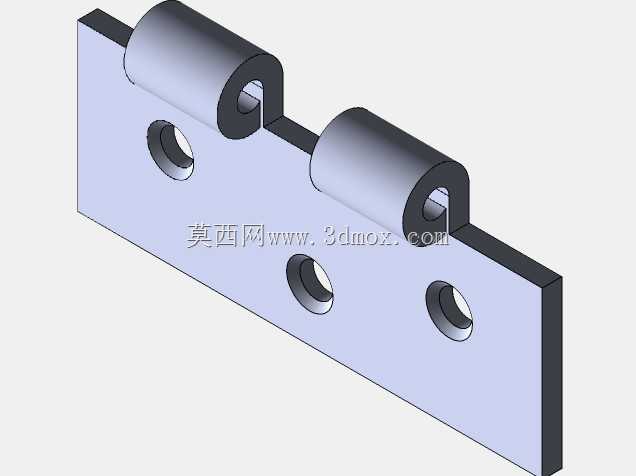

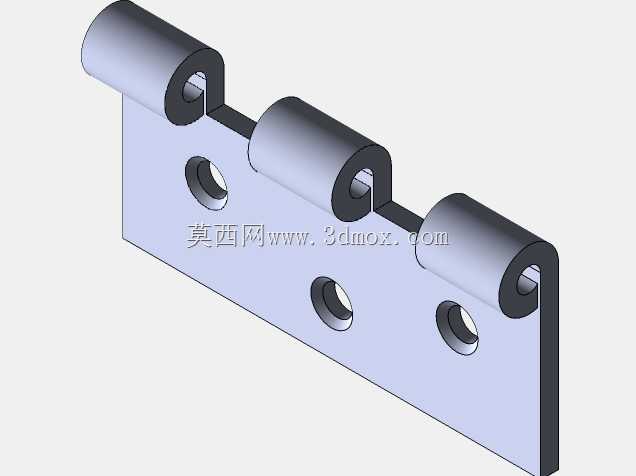

　　从结构强度设计来看，箱体内部的加热管安装支架采用加厚钣金件制作，与箱体侧板通过螺丝刚性连接，长期高温工作下也不会出现支架变形下垂的问题。箱门的合页采用阻尼结构设计，开启到任意角度都能保持稳定，不会出现门体突然下落砸手的情况，关闭时合页的阻尼力可以带动门体缓慢吸合，避免大力关门产生的震动导致玻璃观察窗松动。整个壳体的钣金表面采用高温喷塑处理，日常使用中溅到的油污、食材残渣只需要用湿抹布擦拭就能清理干净，不会出现油污渗进涂层难以清理的问题。
