传统台式桌面铣床结构三维建模设计

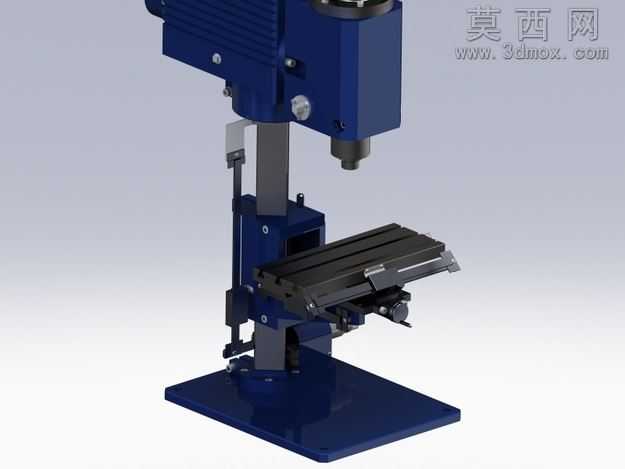

本模型为传统台式桌面铣床的完整三维建模成果，建模过程严格遵循小型立式铣床的真实结构比例进行还原，首先从铣床的核心功能模块拆分入手，将整机划分为动力驱动单元、主轴进给单元、工作台位移单元、机身支撑单元、操作调节单元五大模块逐一搭建。建模阶段优先完成机身立柱与底座的基体结构搭建，采用实体拉伸、凸台切除等特征命令还原铸铁材质基座的厚重支撑结构，对基座上的安装定位孔、导轨安装面、调节槽位等细节特征逐一做了精准还原，保证各部件的装配定位基准完全符合真实铣床的装配逻辑。针对顶部的动力驱动单元，还原了驱动电机的外壳散热筋、端盖连接结构、主轴输出连接位的细节，对主轴套筒的升降调节结构、锁紧手柄、进给刻度盘等操作部件做了精细化建模，清晰呈现主轴垂直方向进给的传动路径与调节结构。中部的工作台单元完整还原了纵向、横向两个方向的导轨滑块结构、丝杠传动组件、工作台面的T型装夹槽、行程限位挡块、进给手轮与刻度标识结构，能够直观展现工件在工作台面上的装夹方式与两个水平方向的进给调节逻辑。材质与渲染阶段，针对不同部件的真实材质做了区分设置：机身基座、立柱等铸铁部件采用哑光深灰铸铁材质，添加细微的铸造纹理质感提升真实感；导轨、丝杠、主轴等传动加工部件采用金属抛光钢材质，设置合适的反射参数体现金属加工面的光洁质感；驱动电机外壳采用亮绿色烤漆材质，操作手柄、调节手轮采用黑色电木材质，工作台面做了磨削加工的金属质感处理，不同材质的区分让整机结构层次清晰可辨。设计过程中重点考量了小型桌面铣床的结构紧凑性特点，在还原所有功能结构的前提下优化了各部件的装配间隙，避免出现结构干涉问题，所有活动连接部位的结构都做了可动性适配，能够直观演示主轴升降、工作台纵横移动的动作逻辑，完整呈现传统台式桌面铣床的机械结构原理与各部件的装配关系，可用于机械结构教学、小型机床设计参考等场景。
