手动液压驱动自制折弯设备结构设计

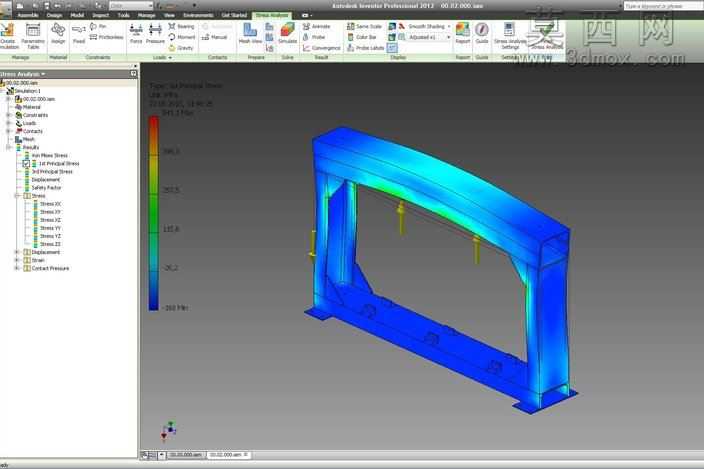

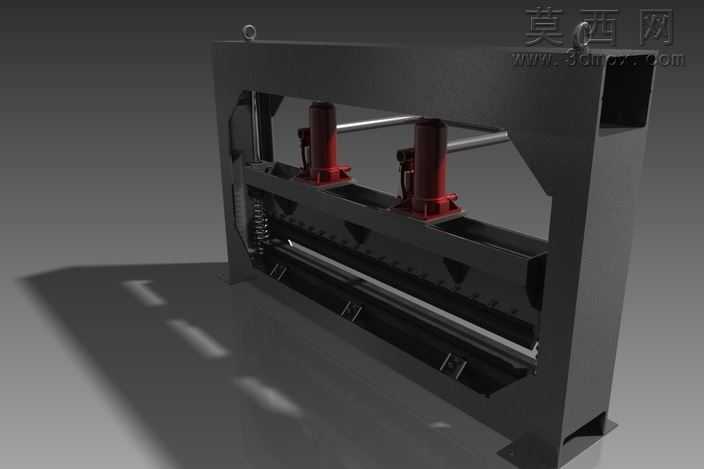

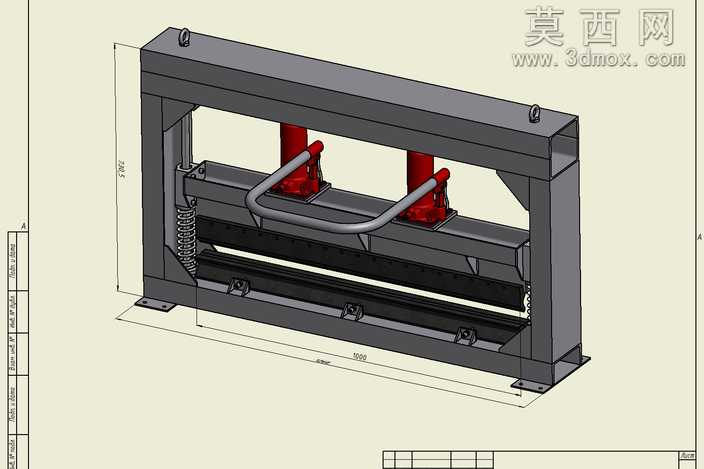

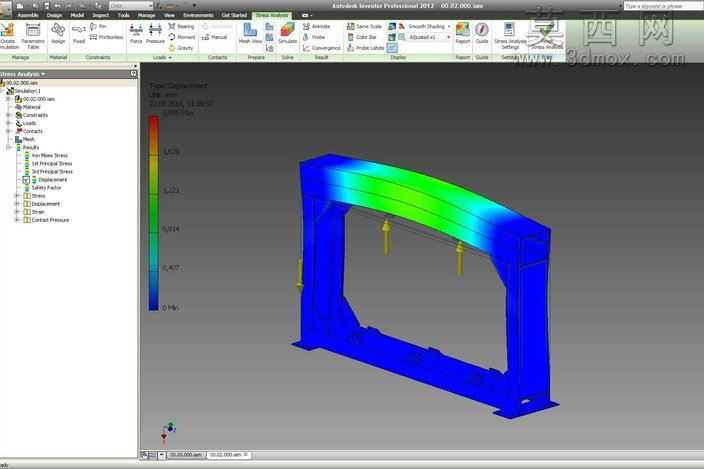

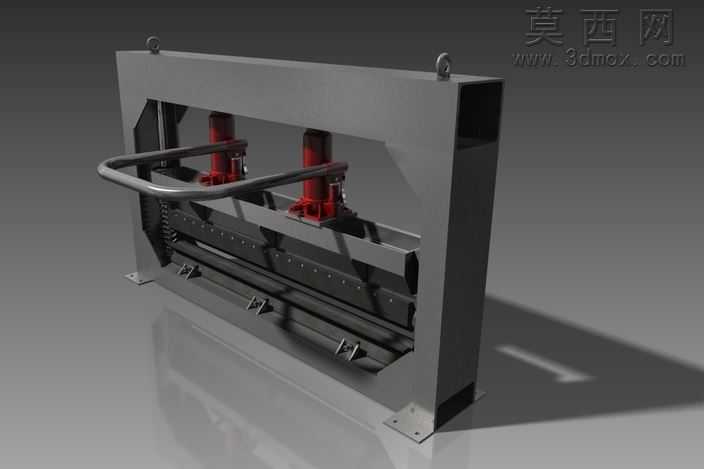

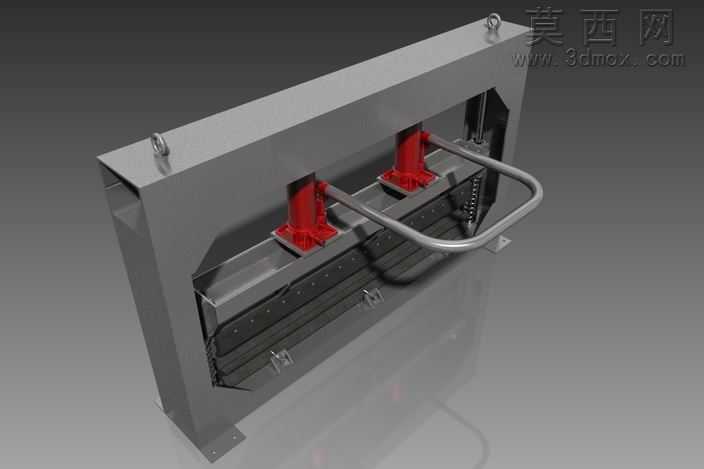

本模型为手动液压驱动的自制折弯设备，整体采用框架式焊接机身结构设计，在三维建模过程中，首先以1000毫米加工幅宽为核心设计基准，确定整体外框架的长宽高尺寸比例，选用矩形钢管作为主体框架的建模基础型材，通过拉伸、切除等基础建模特征搭建机身的主体承载结构，在框架顶部预留液压元件的安装定位面，底部设计带安装孔的固定支脚，用于设备整体的落地固定。建模过程中对双液压千斤顶的安装位做了精准的同轴度与平行度约束，两个五吨级液压千斤顶对称布置在机身横梁下方，作为折弯作业的核心动力输出部件，千斤顶底部与上模安装座做刚性连接约束，模拟真实装配中的螺栓固定结构。上模与下模的刃口部分做了适配2-5毫米轻钢板材折弯的角度建模，下模座设计有可调节的定位挡块结构，通过线性阵列特征布置挡块的固定螺栓孔，满足不同折弯尺寸的板材定位需求。机身前部设计有圆管弯制的手动操作扶手，通过扫描特征完成扶手的弯管形态建模，扶手表面赋予磨砂金属材质，模拟真实钢管的握持质感。渲染阶段采用工作室环境光，机身主体赋予哑光深灰钢材材质，液压千斤顶的缸体部分做亮红漆面材质区分，金属加工面赋予高光金属质感，底座部分做轻微的做旧锈迹材质处理，提升模型的真实感。结构设计上充分考虑自制加工的可行性，所有零部件均采用常见的型材与标准件，避免复杂的异形加工结构，框架的加强筋布置在受力集中的转角位置，通过有限元分析思路优化筋板的厚度与位置，保证设备在满负荷折弯作业时的结构刚性，避免机身出现形变影响折弯精度。液压管路部分做了简化建模，保留核心的动力传递结构示意，整体模型完整还原了手动液压折弯设备从动力输入、工件定位到折弯成型的全流程结构，可作为小型钣金加工作业自制设备的设计参考。
