16毫米规格法兰式铸造模导向衬套结构

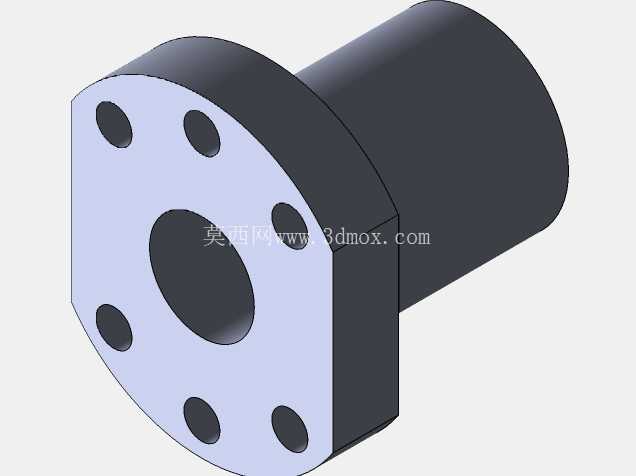

　　在压力铸造生产环节，这类带法兰结构的导向衬套是模具合模定位系统里的核心承载零件，主要适配16毫米直径导柱的配套安装需求，多用于中小型铝合金、锌合金压铸件的量产模具中，承担合模过程中的动定模导向定位、承受开合模往复运动的侧向载荷，避免合模错位导致的型腔啃伤、铸件尺寸超差问题。从结构设计逻辑来看，该零件采用一体式法兰加圆柱筒体的构型，法兰端面上均匀分布6个安装沉孔，可通过内六角螺钉直接固定在定模或者动模的模板安装面上，相比无衬套的直接导柱安装方式，能大幅降低模板本体的磨损，后期维护仅需更换衬套即可，无需对整块模板进行返修加工，有效降低模具的全周期维护成本。

　　筒体部分的内孔为高精度导向工作面，设计时需与对应导柱保持H7/f6的间隙配合，表面粗糙度要求控制在Ra0.8以内，保证导柱往复滑动时的顺畅性，同时避免间隙过大导致的定位精度丢失；法兰端面与筒体轴线的垂直度公差需控制在0.02毫米以内，确保安装后衬套内孔与模板平面保持垂直，防止导柱运动时出现卡滞、偏磨的情况。从安装边界尺寸来看，该衬套法兰端外径适配常规30系列模架的安装孔位，筒体长度可根据模具模板的叠层厚度进行匹配，安装时需保证法兰端面与模板沉孔底面完全贴合，避免锁紧螺钉后衬套出现倾斜；6个安装孔采用圆周均布设计，孔位中心距与标准模架的安装孔位完全匹配，无需二次扩孔或者修配，可直接完成装配。

　　在实际生产应用中，这类衬套通常采用轴承钢或者合金工具钢加工，经淬火处理后表面硬度可达HRC58-62，具备优异的耐磨性能，能够承受每分钟十余次的开合模往复冲击，长期运行下的内孔磨损量可控制在0.01毫米/10万模次以内，有效保障模具的合模精度稳定性。设计过程中，法兰与筒体的衔接位置做了R角过渡处理，避免应力集中导致的零件开裂，同时筒体末端做了1×45度的导入倒角，方便导柱在合模初始阶段顺利导入内孔，减少合模时的刚性碰撞。针对压铸生产的高温工况，衬套的配合间隙设计时也预留了热膨胀补偿量，避免模具升温后内孔收缩导致导柱抱死，保证高温连续生产状态下的运动顺畅性。

　　这类结构除了应用在压铸模具中，也可适配在注塑模具、冲压模具的导向系统中，只要安装孔位与导柱直径匹配即可通用，属于模具行业里通用性较强的标准导向配件，在进行三维建模时，需重点保证安装孔的位置度、内孔与法兰端面的形位公差，同时还原倒角、过渡圆角等工艺细节，确保模型导出的工程图可直接用于生产加工，避免建模时遗漏工艺特征导致后续加工出现干涉或者装配问题。
