16mm规格表壳支撑铸造结构件

项目分类:铸造模 发布时间:2026-05-21 ID:1150803
  • 16mm规格表壳支撑铸造结构件

在小型精密机械的装配体系里,这类适配16mm规格的表壳支撑构件,常被用于仪表壳体、小型传动模组的端部定位场景,承担着壳体与内部传动部件之间的连接支撑作用,避免薄壁表壳在装配、运行过程中受外力出现形变,同时为内部穿设的轴类零件提供端部的定位基准。从实际使用场景来看,这类支撑件多配套在小型进给机构、便携式检测仪表的壳体装配环节,一端通过法兰面的六个均布安装孔与表壳端面锁合,另一端的腔体结构可以容纳轴端的连接部位,抵消轴类部件运转时产生的径向窜动,保证壳体内部构件的同轴度精度。

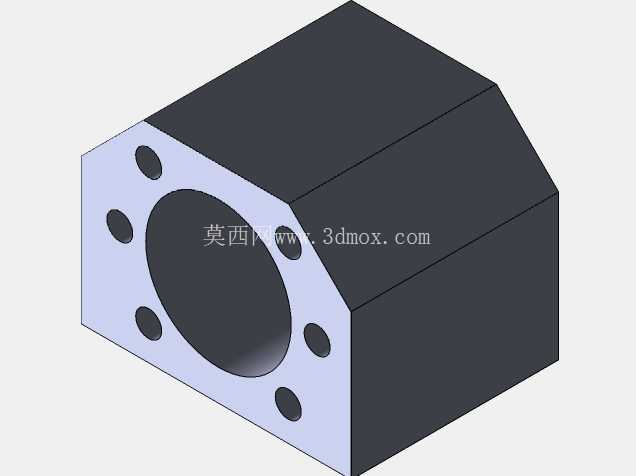

设计这类构件时,首先要匹配16mm规格的轴系安装边界,中心通孔的尺寸需要预留足够的装配间隙,避免轴件穿设时出现卡滞,同时法兰端面上的六个安装孔采用圆周均布的排布方式,保证锁合时受力均匀,不会因为单点锁紧力过大造成法兰面翘曲。构件的主体采用近似方块的外形,顶部做斜切处理,一方面是为了规避周边其他装配部件的干涉空间,在紧凑的仪表壳体内部留出足够的布线、零件避让空间,另一方面斜切结构也能减少铸造时的材料堆积,降低铸件内部出现缩孔缺陷的概率。

从安装边界来看,法兰端面的平面度需要控制在合理范围内,保证与表壳端面贴合时没有缝隙,避免粉尘、水汽从连接位置进入壳体内部;主体方块的外形尺寸需要适配表壳内部的安装腔空间,侧壁厚度经过核算,既能够满足支撑强度要求,承受轴系运转带来的径向载荷,又不会过度占用壳体内部的有限空间,给其他电子元件、传动零件留出装配位置。中心的大尺寸通孔为轴件穿设通道,周边的六个小孔为螺丝锁合孔,孔位的位置度公差需要严格控制,保证装配时螺丝能够顺利穿入表壳对应的螺柱,不会出现偏位导致的装配应力。

这类支撑件采用铸造工艺成型,后续只需要对法兰端面、中心通孔做少量机加工即可满足装配精度要求,适合批量生产应用。在实际选型适配时,需要重点核对中心通孔的通径、法兰面安装孔的孔距以及主体的外形尺寸,确认与对应表壳的安装腔、轴系规格匹配,避免出现装配干涉。构件的腔体结构深度也经过设计,刚好可以容纳轴端的连接螺母或者联轴器端部,不会因为深度过浅导致轴件顶到腔体底部,也不会因为深度过深造成轴系定位不稳。在日常的设备维护中,这类支撑件属于定位基准件,一旦出现磨损、形变,会直接导致内部轴系的同轴度偏差,进而引发传动卡顿、仪表读数不准等问题,更换时需要保证法兰面贴合紧密,锁合螺丝按照对角顺序逐步拧紧,避免法兰面受力不均出现倾斜。
