16mm规格方形安装轴台支撑构件

　　在各类直线传动模组、自动化输送线、工装夹具定位单元的结构搭建中，这类轴台是承担光轴类零件径向支撑、保证运动同轴度的核心基础零件，日常选型时经常会遇到安装空间受限、支撑刚性不足导致光轴运行抖动的问题，这款16mm孔径的轴台就是针对紧凑型安装场景设计的支撑构件。从实际使用场景来看，它多用于小型桌面自动化设备的光轴导向单元，比如小型点胶机的Y轴导向支撑、电子元件分拣设备的直线滑台端部固定、工装夹具的导柱定位座，这类场景往往没有足够的空间搭配大尺寸法兰型支撑座，同时又要求支撑件具备足够的刚性来抵消运动过程中的径向载荷，避免光轴出现挠度变形影响运动精度。

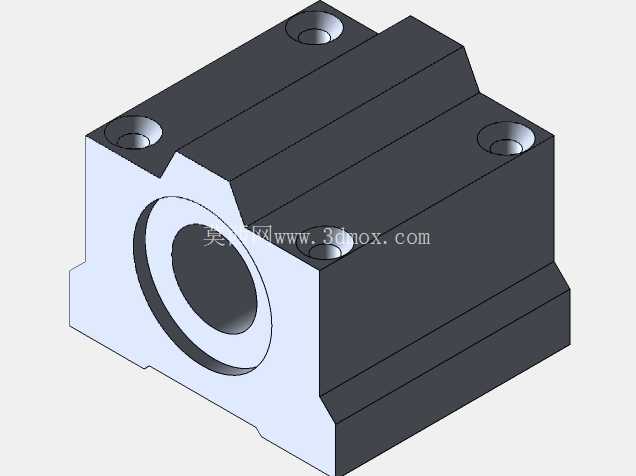

　　从功能特性上看，这款轴台采用一体式方块式本体结构，区别于开口型可调间隙的支撑座，它的内孔与轴径采用小间隙配合设计，装配后不需要额外调整间隙就能保证较高的同轴度，本体上预留的四个沉头安装孔分布在本体四角，安装时可以从正面直接锁付螺丝到安装基板上，不需要在基板背面预留螺母安装空间，对于薄板类安装基板的适配性更好，不会出现螺丝锁付时基板变形的问题。设计思路上，这款轴台没有采用多余的减重结构，本体的壁厚围绕内孔做了均匀加厚处理，内孔入口处做了微小的倒角引导，方便光轴装配时顺利导入，不会刮伤光轴的配合表面；四个安装沉孔的深度经过匹配计算，锁付标准内六角圆柱头螺丝后，螺丝头部完全沉入沉孔内，不会突出本体上表面，避免和周边运动的滑台、拖链等部件产生干涉；本体的安装底面做了精磨处理，和安装基板接触时可以保证足够的平面度，减少装配后的累积误差，内孔的轴线和安装底面的平行度控制在合理公差范围内，装配后光轴不会出现翘曲问题。

　　从安装边界尺寸来看，这款轴台的整体外形为方块结构，宽度和高度尺寸适配16mm光轴的常用支撑载荷要求，长度方向覆盖内孔的完整支撑长度，保证光轴插入后有足够的配合接触面积，不会因为接触长度过短导致局部应力集中；四个安装孔的孔位间距符合常规小型滑台的安装孔位标准，可以直接替换同规格的其他品牌支撑座，不需要重新在安装基板上打孔，降低设备改造成本；内孔的配合公差选用基孔制过渡配合区间，既可以保证光轴装配后不会出现径向窜动，又不会因为过盈量过大导致装配困难，常温工况下不需要额外加热就能完成光轴的压装作业。

　　实际装配使用时，这类轴台通常成对布置在光轴的两端，中间搭配直线轴承滑座做往复运动，相比单端固定的支撑方式，两端固定搭配这种高刚性轴台可以大幅提升光轴的临界转速，适合中高速往复运动的工况，在一些需要频繁启停的传动单元中，这种一体式轴台的抗冲击性能要优于分体式夹紧型支撑座，长期运行后不会出现夹紧松动导致的精度下降问题。本体的棱角处都做了小倒角处理，不仅可以去除加工毛刺避免装配时划伤操作人员，也能减少装配过程中和周边零件的磕碰损伤，对于需要在洁净车间使用的设备，这种无多余凹槽、棱角倒钝的结构也更方便日常清洁，不会积攒加工碎屑和灰尘。
