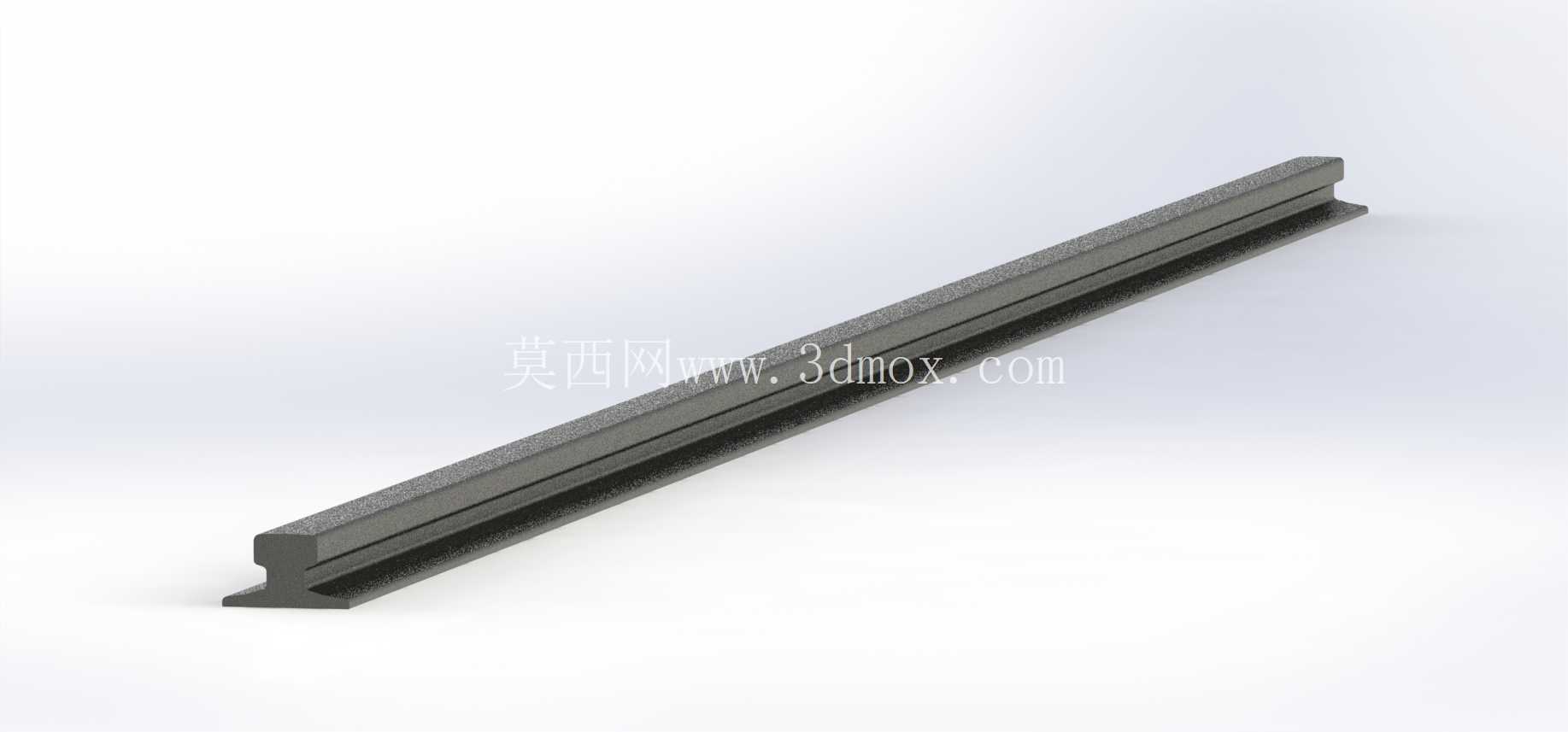

高架起重设备用欧标A系列导轨型材

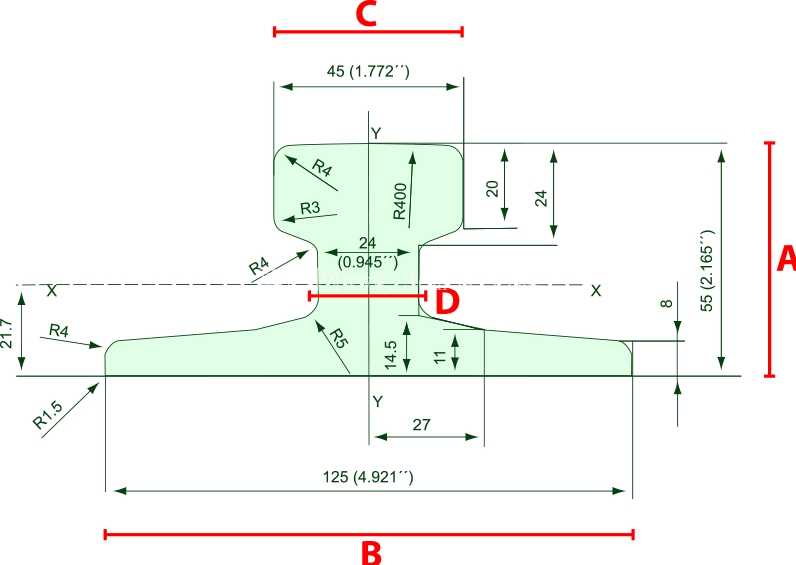

　　在仓储物流高架库区、重型生产车间的起重作业场景里，行走轨道的选型直接决定了起重设备的运行稳定性与负载安全阈值，这类欧标A系列导轨正是为高架起重设备的行走机构配套设计的基础承载构件，区别于普通轻型输送导轨，其截面构型完全适配大吨位起重小车的轮组接触要求，可覆盖从小吨位轻型工位吊到百吨级重型高架起重机的行走导向需求。从截面设计逻辑来看，该系列导轨采用了对称式工字型衍生结构，底部为加宽平直安装基面，可通过压板或焊接方式直接固定在承重梁的安装面上，安装基面的平面度公差控制在每米0.2mm以内，避免安装后出现轨道扭曲导致的轮组偏磨问题；中部腹板采用变厚度过渡设计，在保证垂直方向承重刚度的同时，尽可能降低型材自身重量，减少下部承重梁的负载冗余；顶部为与起重轮缘匹配的圆弧接触面，表面粗糙度控制在Ra1.6以内，可降低轮组运行时的滚动摩擦阻力，减少运行噪音与轮面磨损速率。

　　不同规格的导轨对应不同的负载等级与安装边界，A45规格导轨的顶部轨头宽度为45mm，基础安装面宽度127mm，配套螺栓孔距为127mm，腹板处的减重槽宽度63.5mm，适配10t以下的轻型高架起重设备，多用于小件周转库区的轻型起重机行走轨道；A55规格轨头宽度55mm，基础安装面宽度65mm，配套螺栓孔距150mm，减重槽宽度55mm，适配10-25t的中型起重设备，是生产车间常规工位吊的常用选型；A65、A75规格导轨的轨头宽度分别为65mm、75mm，安装面宽度对应105mm、85mm，螺栓孔距分别为220mm、200mm，减重槽宽度分别为72mm、65mm，可适配25-50t的中重型起重设备，多用于重型零部件加工车间的起重作业轨道；A100、A120、A150规格属于重型导轨序列，轨头宽度分别达到100mm、120mm、150mm，安装面宽度对应95mm、105mm、150mm，螺栓孔距最大可达220mm，减重槽宽度分别为60mm、80mm，可承载50t以上的重型起重载荷，多用于冶金、重型装备制造车间的大吨位高架起重机轨道铺设。

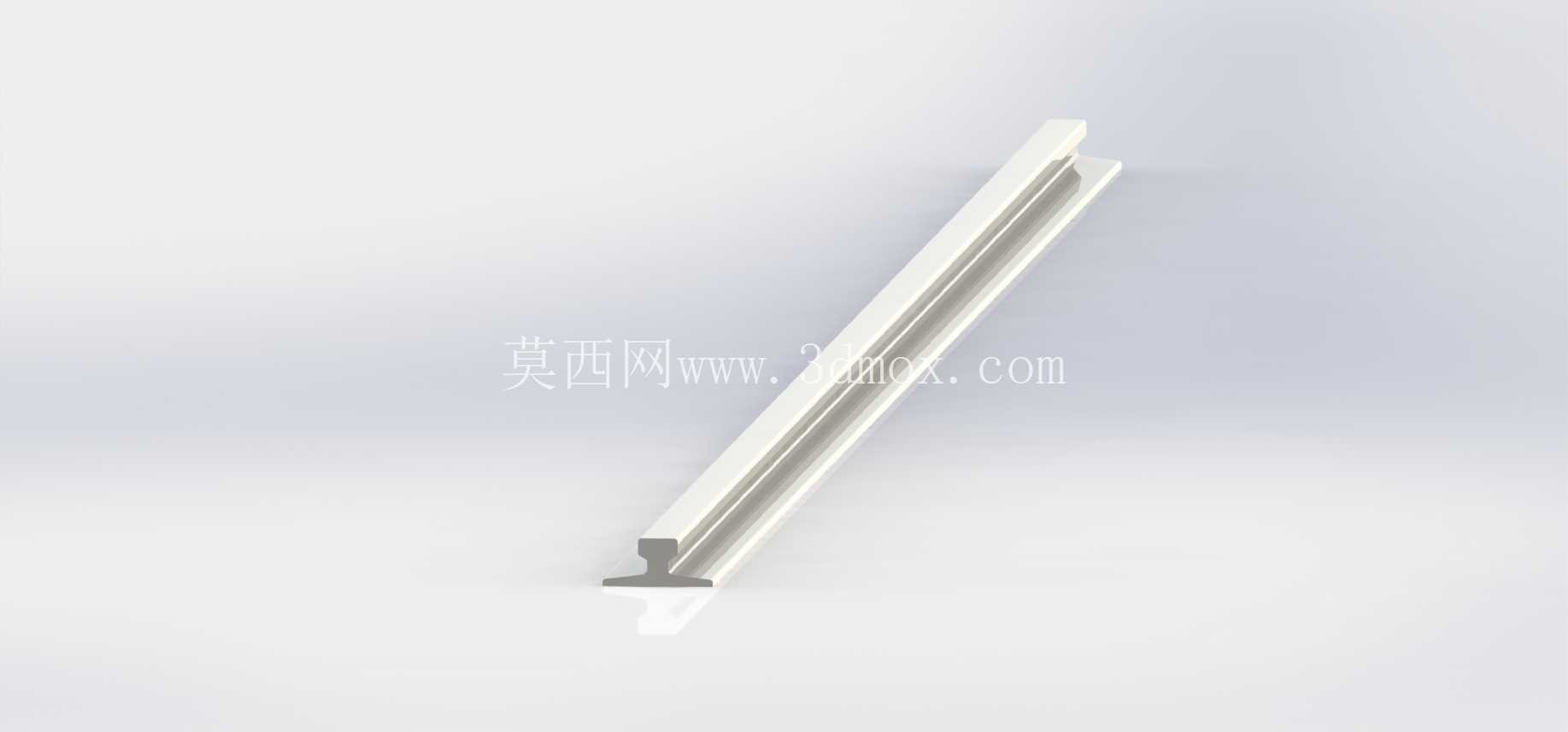

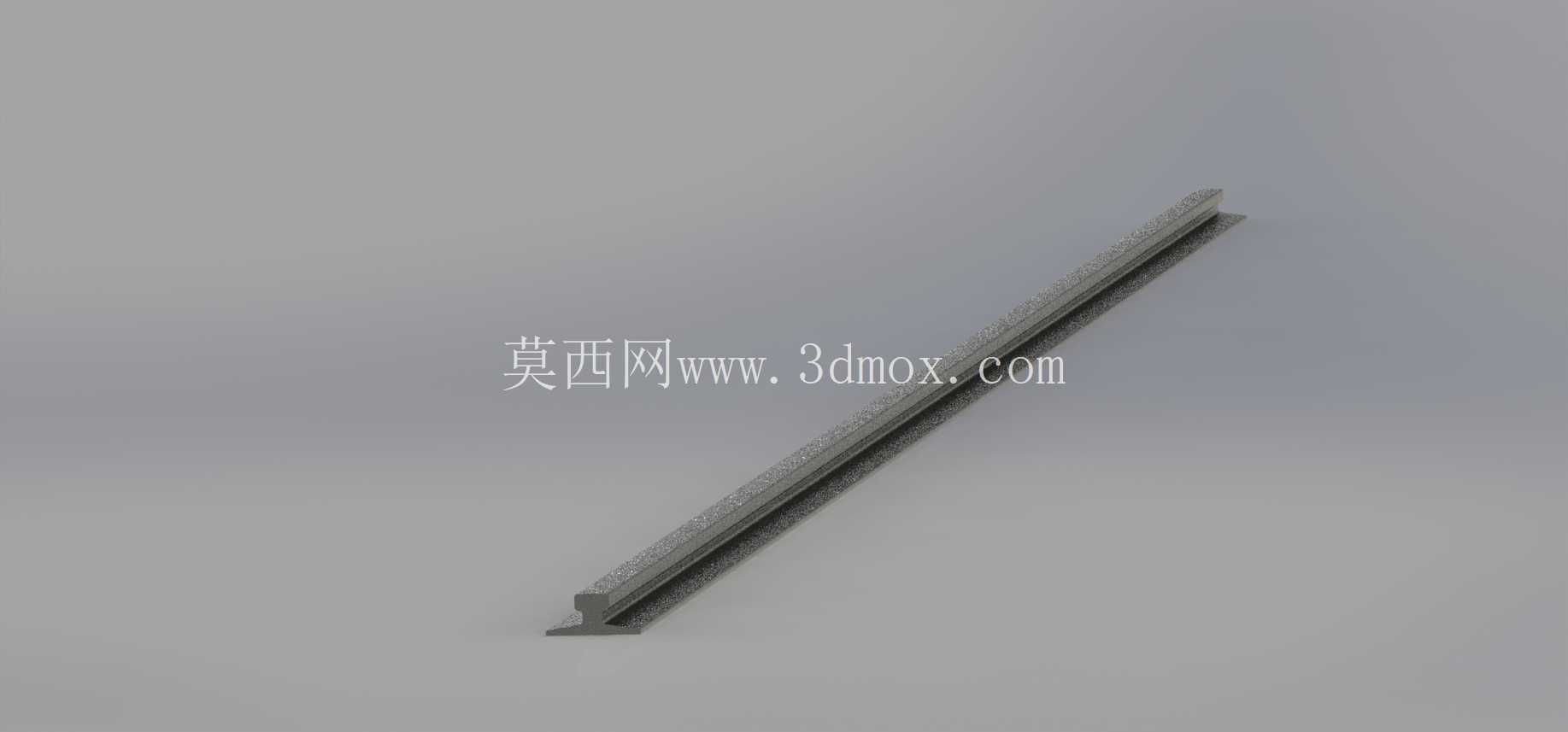

　　在实际安装过程中，该系列导轨的对接处需要采用45度斜口拼接，拼接间隙控制在0.5-1mm之间，对接处的顶面错位量不得超过0.2mm，避免起重轮经过接缝时产生冲击载荷；导轨的侧向固定需要每隔500mm设置一组侧向压板，防止起重设备启动、制动时产生的侧向力导致导轨移位；长距离铺设时需要每隔12m设置一组热膨胀伸缩缝，伸缩缝宽度根据现场环境温差计算确定，一般预留3-5mm的间隙，避免温度变化导致导轨热胀冷缩产生变形。从三维建模的角度来看，该系列导轨的模型采用参数化建模方式构建，所有截面尺寸严格遵循欧标型材的公差要求，轨头的圆弧过渡、腹板与安装面的圆角处理都完全还原实际型材的工艺特征，可直接用于起重设备的整体装配仿真、轨道铺设的干涉检查以及轮轨接触的力学仿真分析，建模时特意保留了导轨的安装基准面、轨头接触面的基准特征，方便设计人员在装配时快速匹配约束，减少装配调试的工作量。

　　在实际应用中，这类导轨除了用于高架起重机之外，也可适配重型自动化立体仓库的堆垛机行走轨道、大型涂装线的工件输送车轨道等需要高精度直线导向、大负载承载的场景，其标准化的截面尺寸可与市面上多数主流品牌的起重轮组、导向轮直接匹配，无需额外定制加工轮组接触面，能够大幅缩短设备的设计与生产周期。需要注意的是，选型时不能仅按照额定负载选择导轨规格，还需要综合考虑起重设备的运行速度、制动加速度、现场环境温度等因素，比如运行速度超过60m/min的起重设备，需要选择比额定负载高一个等级的导轨规格，避免高速运行时的动载荷导致导轨变形；在有腐蚀性介质的车间使用时，需要在导轨表面做镀锌或防腐涂层处理，延长导轨的使用寿命。
