CPC20规格直线导轨及配套滑块组件

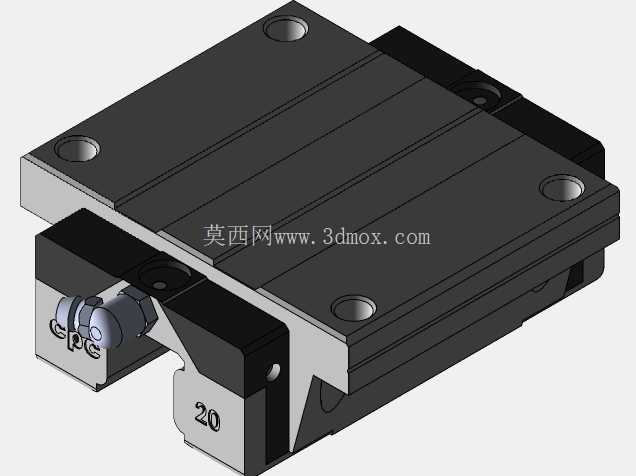

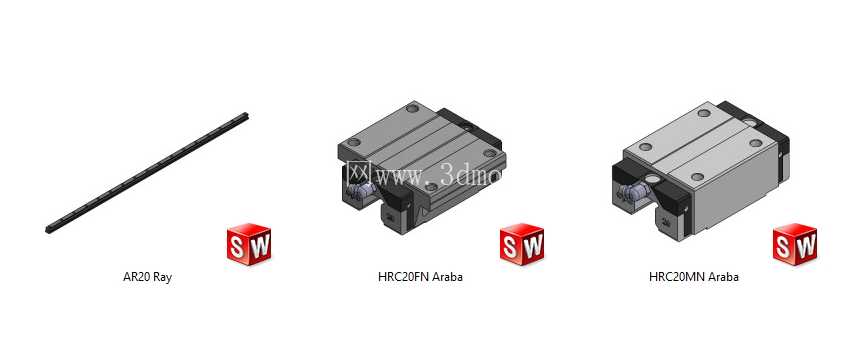

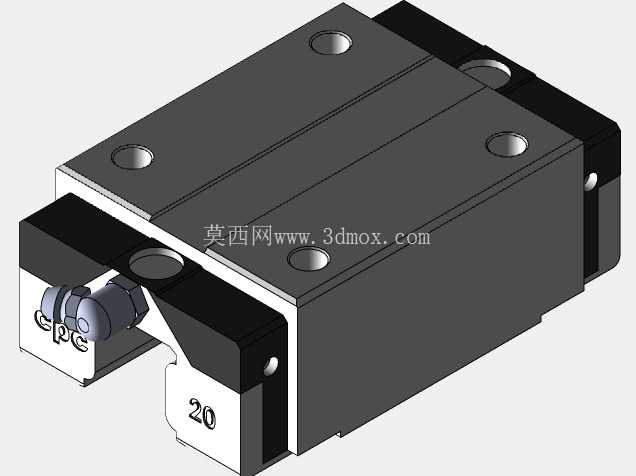

　　从实际使用场景来看，AR20规格的光轴导轨作为运动基准，其滚道经过精密磨削加工，表面粗糙度控制在合理区间，能够保证滑块在往复运行时的摩擦阻力均匀，不会出现低速爬行的问题，在汽车焊装线的滑移工位，这类导轨可以承载焊枪夹具的垂直负载与水平冲击，法兰型滑块的安装孔位分布在滑块本体的延伸法兰上，不需要在安装基座上加工沉头避让孔，对于薄板类安装基座的适配性更好，能够降低基座加工的工艺难度，而方型滑块的整体结构更紧凑，横向占用空间更小，适合安装在空间局促的精密检测设备滑台内部，比如三坐标测量机的轴向运动机构、电子元器件贴片设备的送料滑台，都能看到这类方型滑块的应用。在自动化生产线、数控加工设备、轨道交通运维工装、汽车焊装夹具这类需要高精度直线往复运动的场景里，直线导轨的选型直接决定了整套机构的运行精度与负载寿命，这套CPC20规格的直线导轨组件，覆盖了标准光轴导轨、HRC20FN法兰型滑块、HRC20MN方型滑块三个核心部件，能够适配不同安装空间、不同负载方向的使用需求。

　　从设计思路上看，这套导轨组件的建模完全还原了实物的安装边界，导轨的端面安装孔间距、孔位直径、沉头深度都按照实际产品的尺寸参数构建，滑块的油嘴位置、密封端盖的外形、滚珠回流槽的外部轮廓都做了精准还原，在做整机结构设计时，可以直接调用这个模型进行装配干涉检查，不需要反复核对样本参数调整安装位置，能够大幅减少设计阶段的反复修改工作量。在安装边界方面，20规格的导轨属于中小型线性传动部件，其导轨宽度为20mm，标准单根导轨的拼接基准面做了明确的建模标识，滑块的顶面安装孔位间距、侧面基准面的高度都与实物一致，在设计时需要注意，法兰型滑块的法兰下表面与导轨安装基座表面需要预留0.1到0.2mm的间隙，避免安装时滑块本体与基座发生剐蹭，影响滑块的预压精度，方型滑块的侧面锁紧螺钉需要按照推荐扭矩锁紧，避免锁紧力过大导致滑块滚道变形，影响运行顺畅度。

　　从功能特性来看，这套导轨组件的滑块采用了四列滚珠接触设计，能够同时承受径向负载、反径向负载以及双向的横向负载，在承受偏载力矩时也能保持稳定的运行精度，在铁路轨道检测设备的行走机构上，这类导轨可以承受设备运行时产生的振动与冲击，密封端盖的结构能够阻挡外界的粉尘、切削液进入滑块内部，延长滚珠与滚道的使用寿命，在数控车床的刀架滑移机构、自动化点胶设备的运动轴上，这类密封结构能够有效减少维护频次，降低设备的运维成本。

　　建模过程中，针对导轨与滑块的配合间隙做了符合实际装配关系的约束，滑块可以沿着导轨轴向顺畅滑动，能够直接用于运动仿真，验证整套机构的行程是否满足设计要求，检查滑块运行到行程端点时是否会与周边结构发生碰撞，对于做设备改造、非标自动化设计的工程师来说，这类精准的导轨模型能够有效提升设计效率，避免因为模型尺寸偏差导致的加工装配错误。在不同的应用场景下，滑块的预压等级可以根据实际需求选择，轻预压等级适合用于低负载、高精度的检测设备，中预压等级适合用于有一定切削负载的加工设备，重预压等级适合用于高冲击、高负载的冲压自动化送料机构，这套模型的滑块结构预留了预压调整的结构示意，能够帮助设计人员更直观地理解导轨的预压调节原理，在选型时更准确地匹配实际使用需求。另外，导轨的安装基准面与滑块的基准面都做了明确的标识，在装配时能够快速对齐基准，减少装配调试的时间，对于批量生产的设备来说，统一的基准设计能够降低装配工人的操作难度，提升装配一致性，保证每台设备的运动精度都能达到设计要求。
