剪式汽车螺旋顶升支撑机构三维结构

项目分类:千斤顶 发布时间:2026-05-21 ID:1150115
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构
  • 剪式汽车螺旋顶升支撑机构三维结构

日常汽修场景里换胎、底盘检修作业中,剪式螺旋千斤顶是普及率极高的便携顶升工具,这款剪式螺旋顶升机构的三维结构完整还原了实体设备的全部传动与受力构件,可直接用于机械原理教学、汽修工具选型参考、非标顶升机构改型设计的结构参照。从实际使用场景来看,这类顶升机构不需要外接液压动力源,完全依靠手动输入扭矩完成升降动作,整体收纳后厚度薄、重量轻,可直接放置在汽车后备箱的工具槽内,不会占用过多储物空间,适合随车携带应对突发的轮胎更换、底盘临时检查等作业需求,也可用于小型设备安装时的高度微调、轻型构件装配时的临时支撑场景。

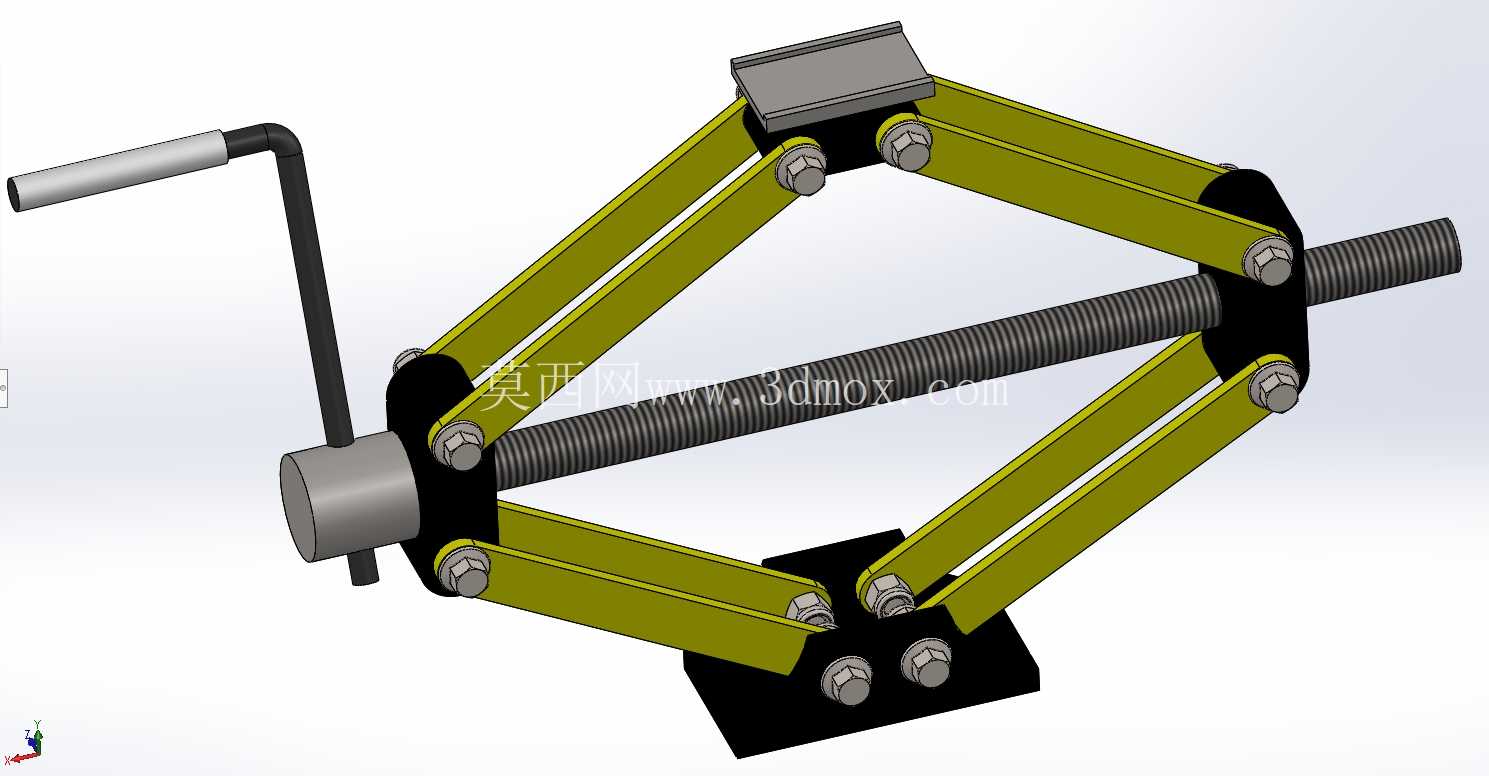

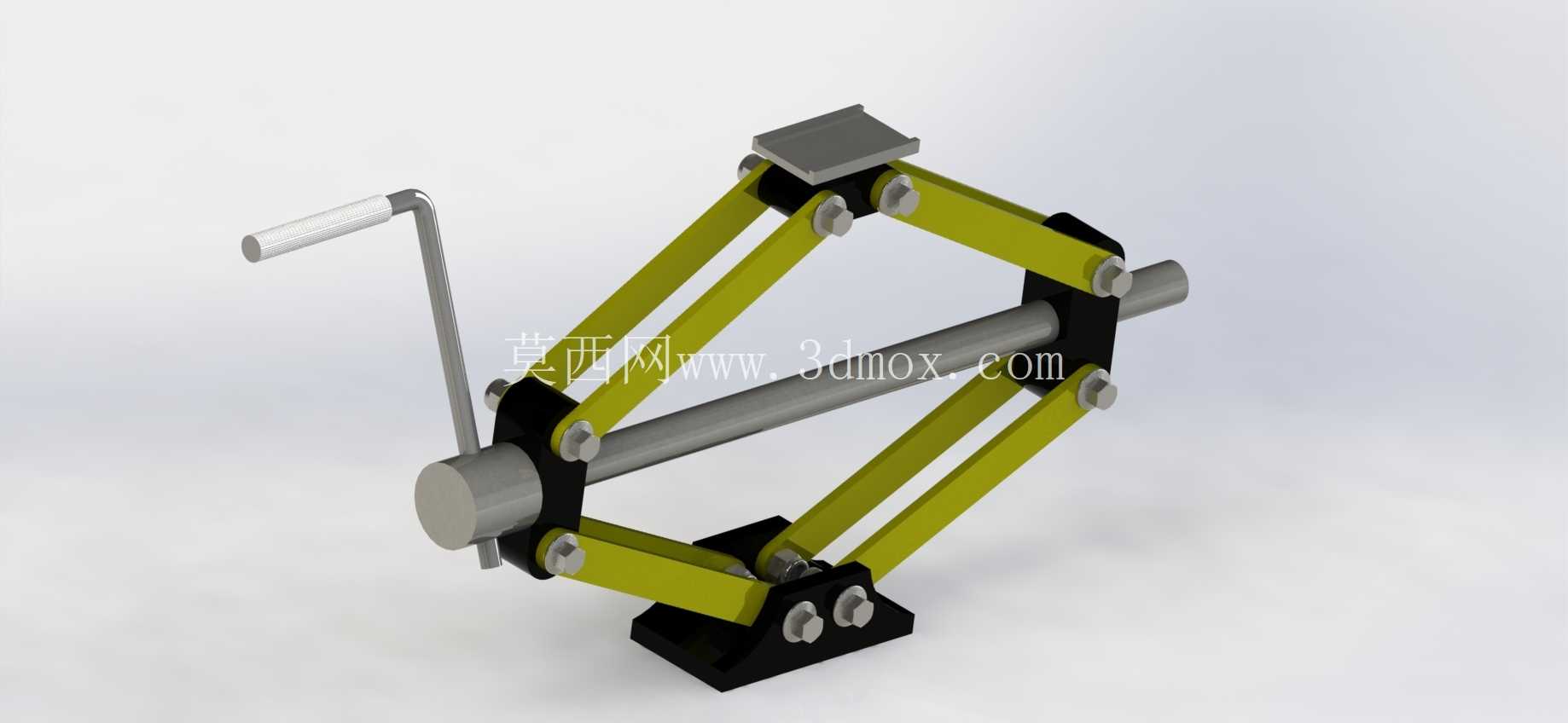

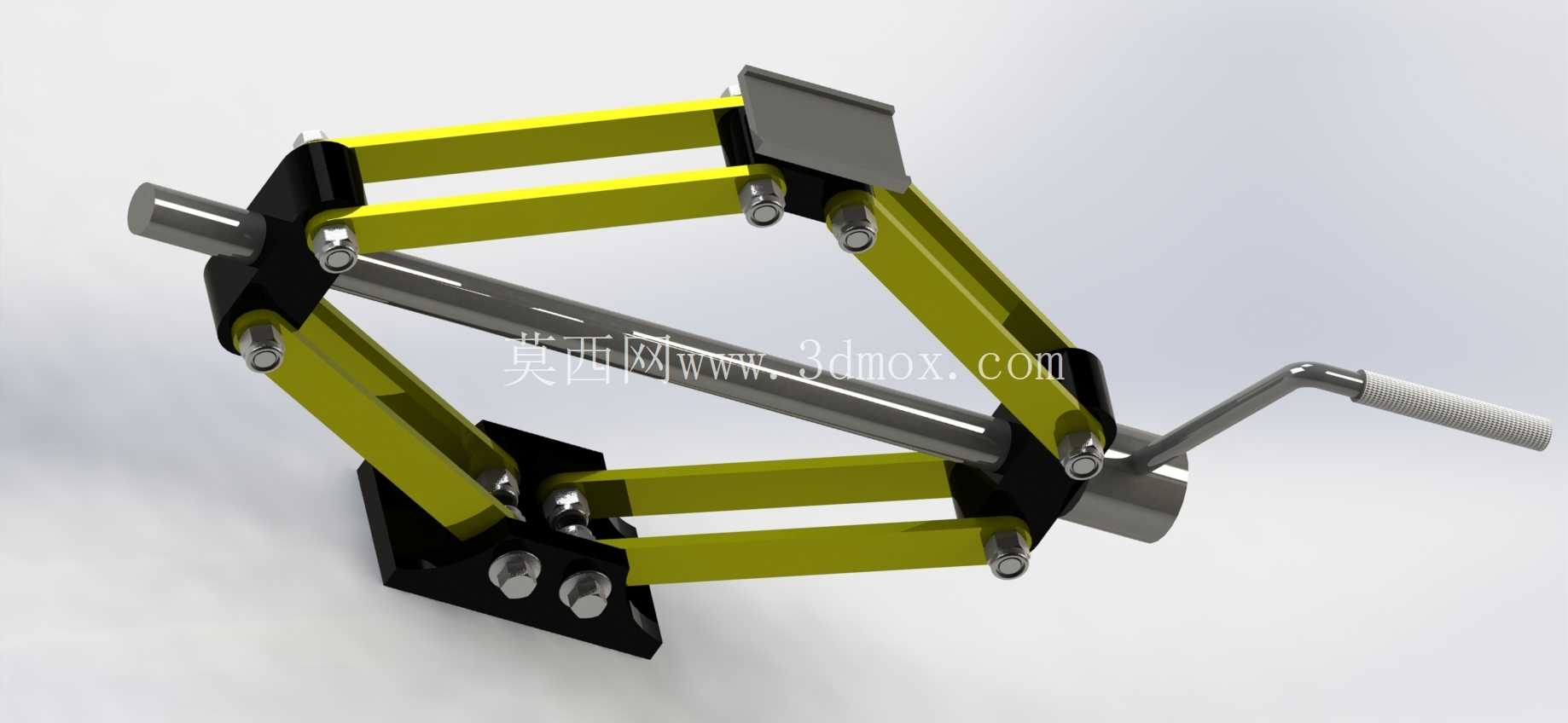

从功能特性来看,该机构采用对称剪臂铰接布局,上下两端分别设置支撑顶盘与底座,顶盘表面做防滑结构处理,顶升时可与车辆底盘的顶升支撑点紧密贴合,避免作业过程中出现滑移脱开的风险;底座采用加宽平底结构,增大与地面的接触面积,在非硬化路面作业时可分散承压应力,减少底座下陷的概率。核心传动部分采用梯形丝杠副传动,这种传动形式具备自锁特性,当顶升作业达到目标高度后停止转动摇臂,丝杠与螺母之间的螺纹摩擦力可锁定当前剪臂张开角度,不会因为承载负载出现自动回落的问题,从结构原理上保障作业过程的安全性,不需要额外加装锁止销或者定位卡扣。摇臂部分采用弯折式设计,操作时手部与剪臂结构之间预留足够的操作空间,转动过程中不会与铰接点、臂身发生干涉,输入扭矩时可借助力臂长度降低操作力度,单人即可轻松完成额定负载内的顶升操作。

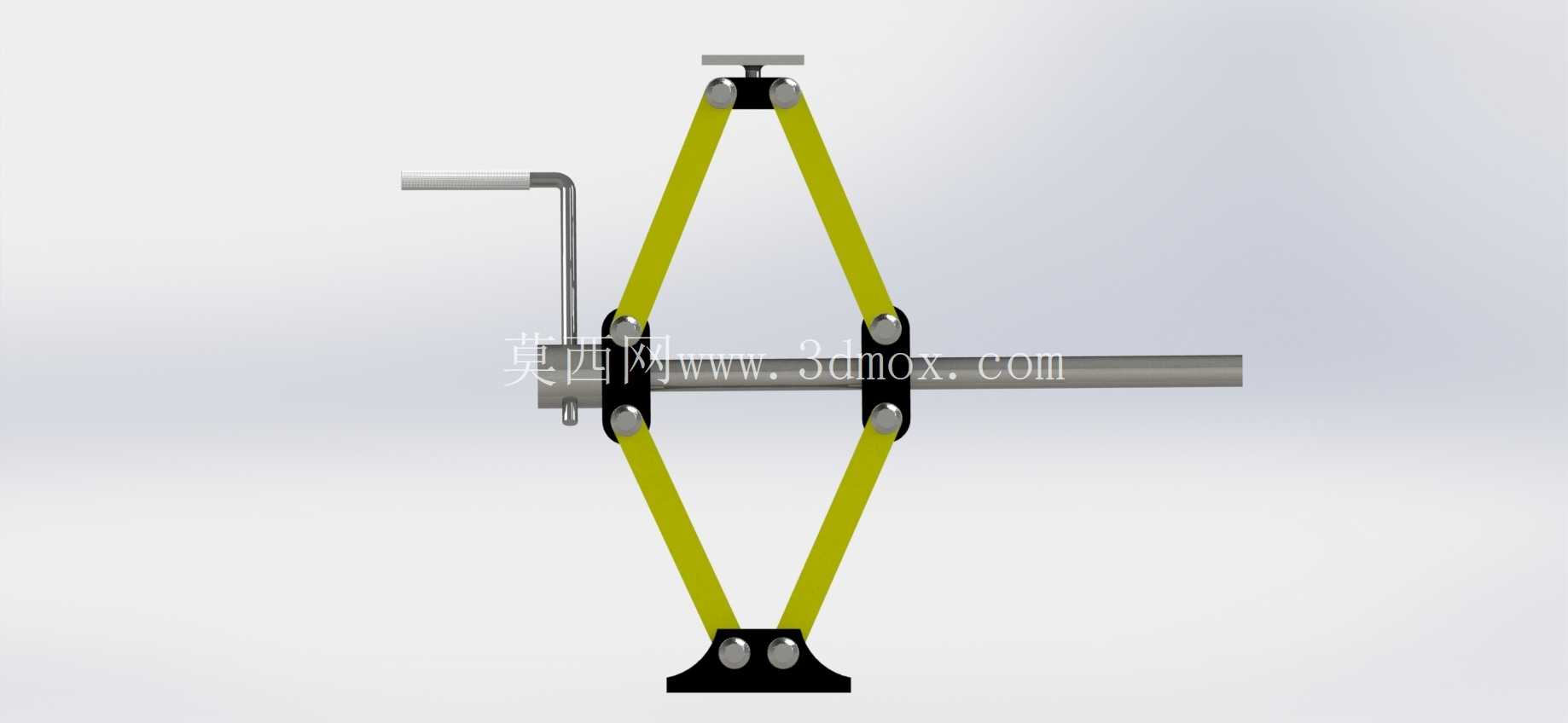

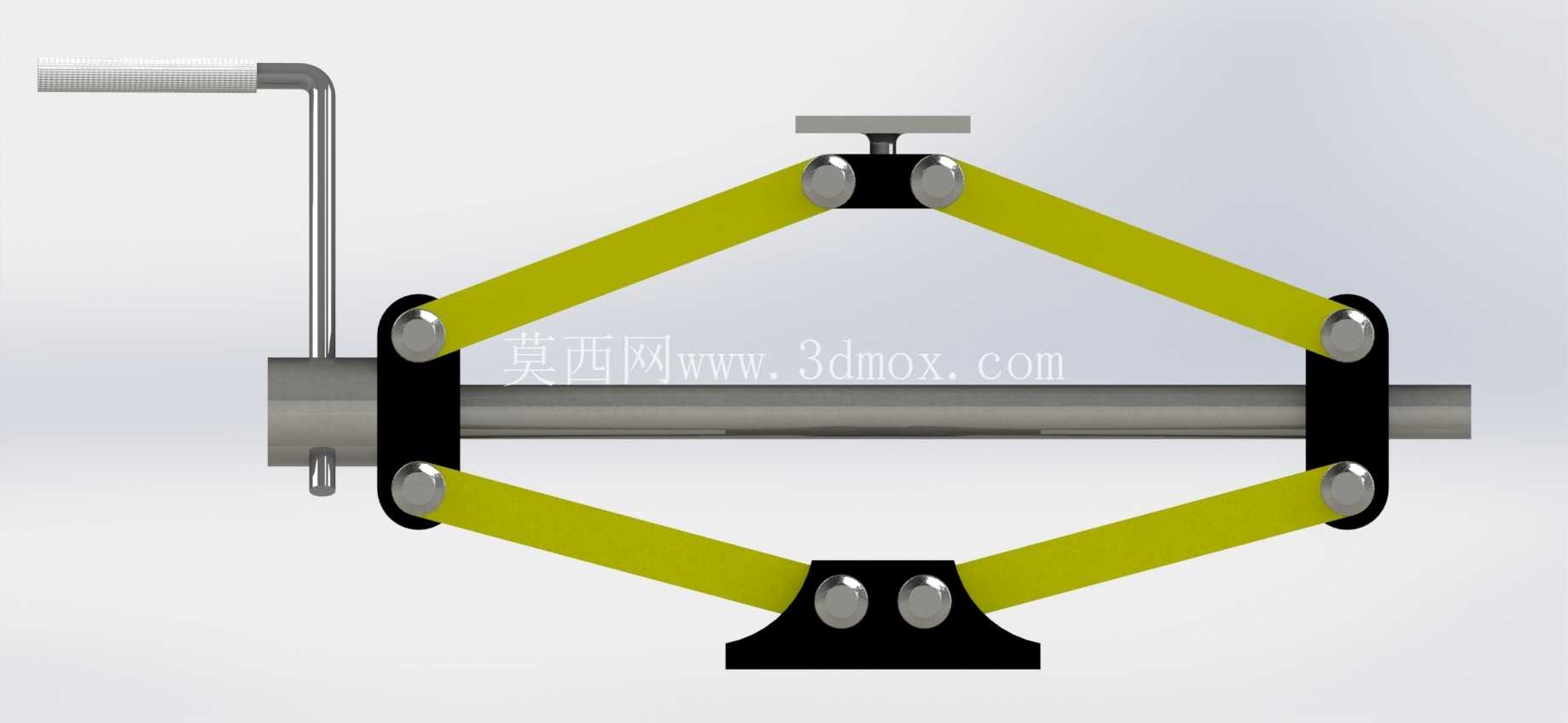

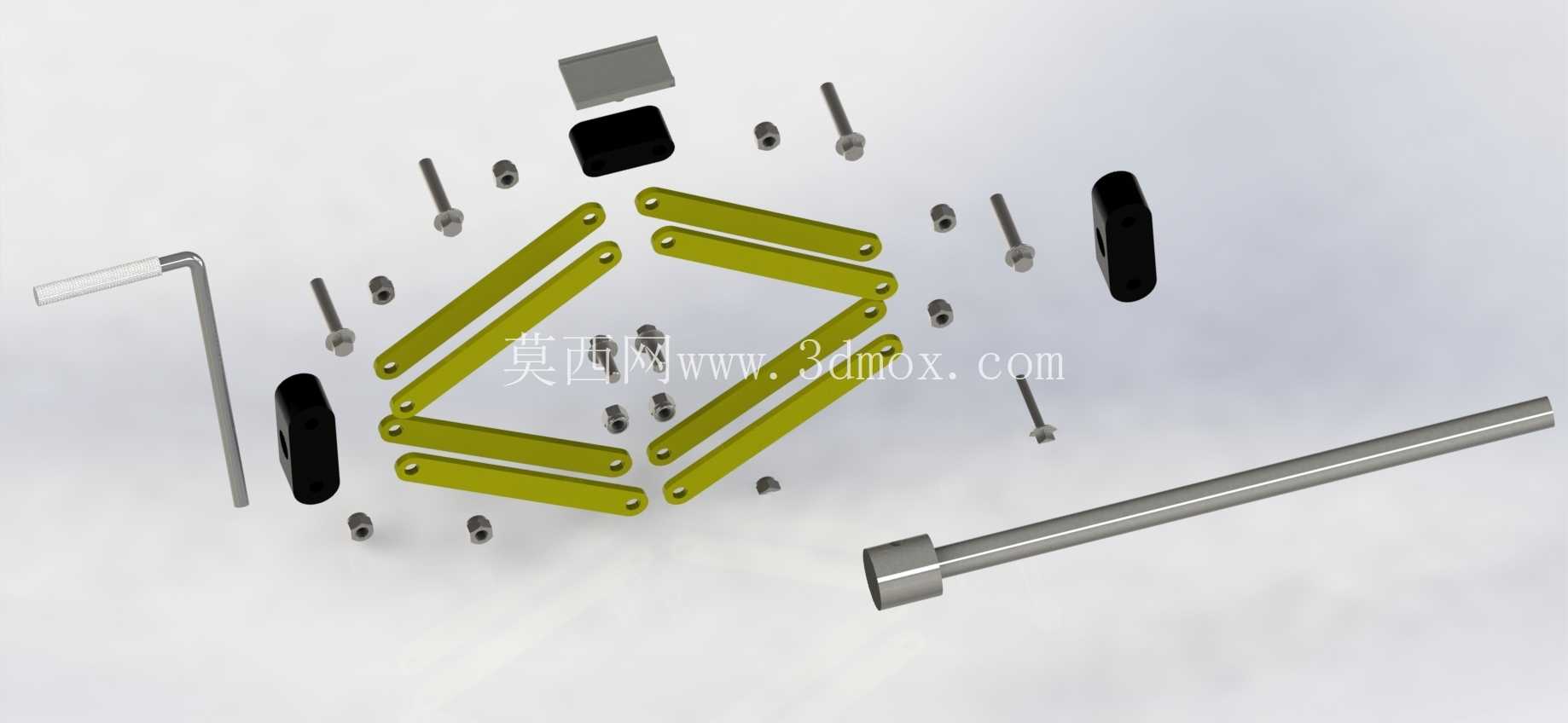

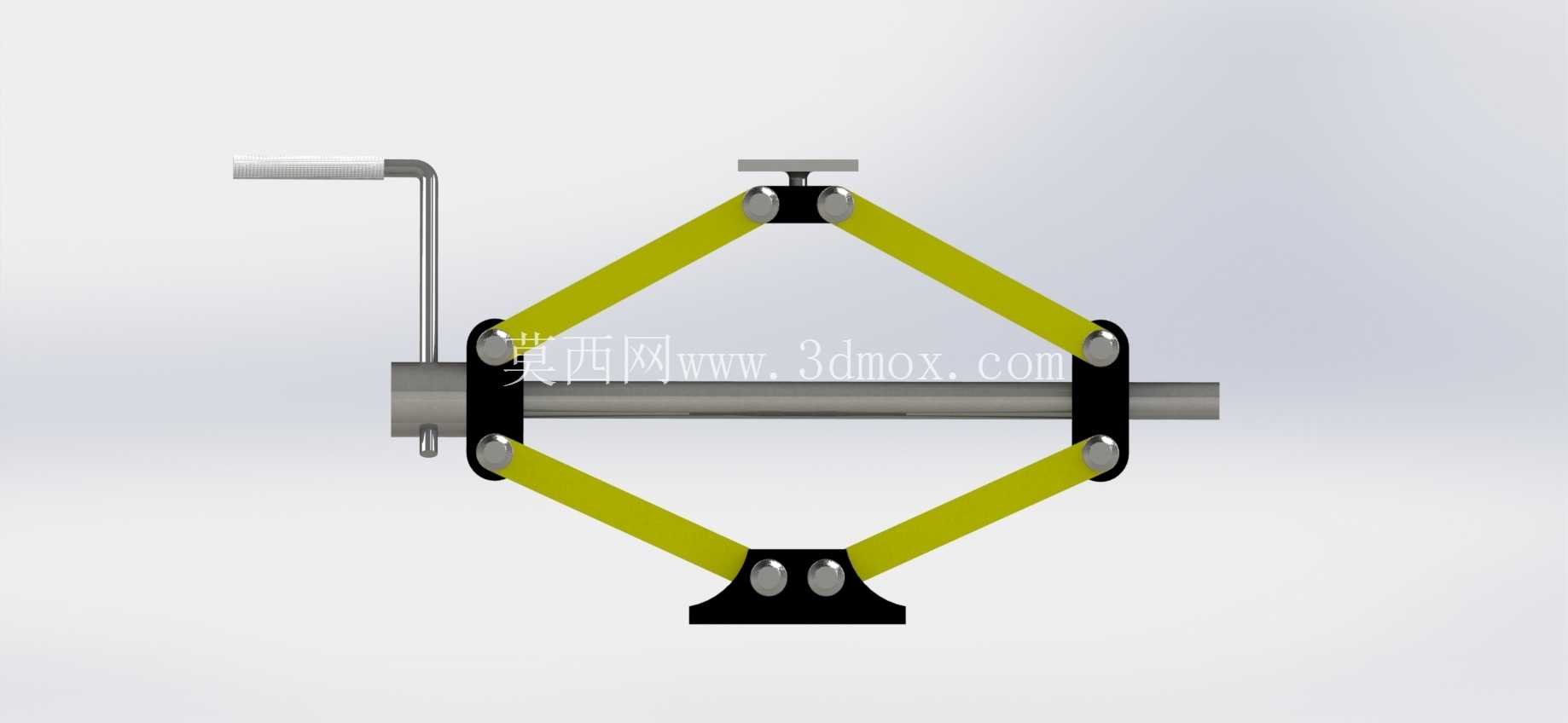

从设计思路层面拆解,整个机构的受力路径非常清晰:摇臂输入的扭矩传递到横向布置的丝杠上,丝杠转动带动两侧对称布置的铰接螺母产生相向或者相背的直线位移,进而驱动两组交叉铰接的剪臂绕中间铰接轴转动,改变上下支撑端的垂直距离,实现顶升或者回落动作。所有剪臂的铰接点均采用销轴连接,销轴与臂身安装孔之间设置转动间隙,既保证臂身转动顺畅无卡滞,又能控制铰接处的晃动量,避免顶升过程中出现过大的侧向偏移。剪臂采用等长对称设计,上下支撑端在升降过程中始终保持水平状态,不会出现倾斜偏载的情况,保证承载时受力均匀。丝杠两端设置限位结构,当剪臂张开到最大顶升高度、或者收回到最低收纳位置时,螺母会触碰到限位台阶,避免超行程转动导致螺母脱开丝杠、或者臂身过位卡死的问题。

从安装边界与尺寸适配角度来看,该机构收回状态下的整体高度可适配多数家用轿车底盘的最低离地间隙,不需要额外垫高就能伸入车辆底盘下方的顶升点位;最大顶升高度可满足家用轿车、SUV车型换胎时的轮胎离地间隙要求,顶升过程中顶盘的水平位移量极小,不会在顶升过程中推动车辆产生水平移位。所有铰接销轴的端部均做防脱处理,避免频繁转动过程中销轴脱出导致结构散架;丝杠表面做防锈处理,适应户外复杂作业环境下的使用需求,减少日常维护成本。在进行三维建模时,所有构件的装配关系完全按照实体设备的装配公差进行配合设置,丝杠与螺母的螺纹配合、铰接点的转动配合、剪臂之间的交叉避让关系都做了精准还原,可直接用于运动仿真验证,模拟不同顶升高度下的机构受力状态、运动干涉情况,也可作为基础结构改型设计的原型,比如调整剪臂长度适配更大顶升高度、更换丝杠导程调整顶升速度、加装电动驱动模块实现电动顶升等改型设计,都可以在这个三维结构基础上快速调整参数完成方案迭代。
