橡胶软管纱线增强层螺旋缠绕加工设备

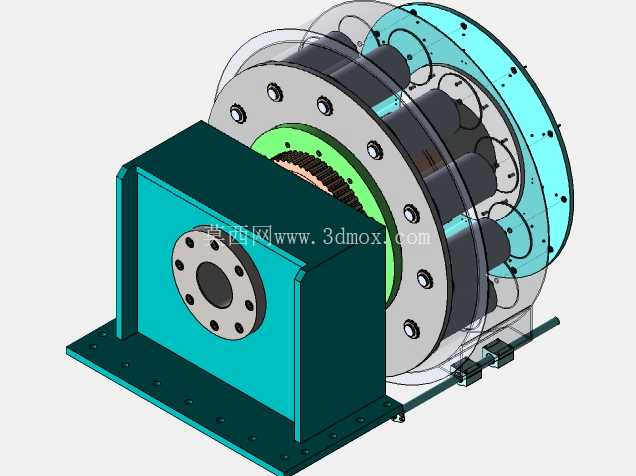

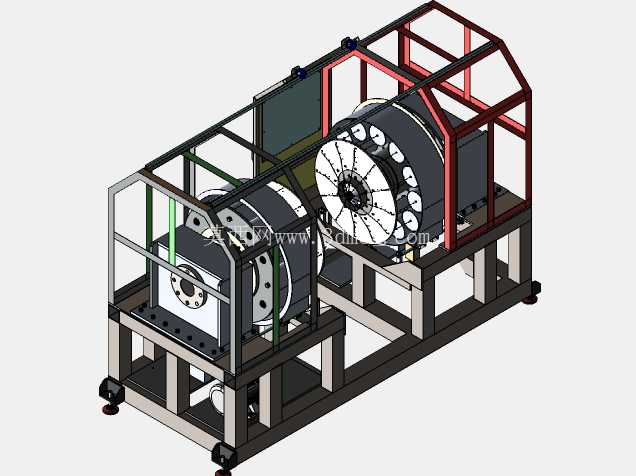

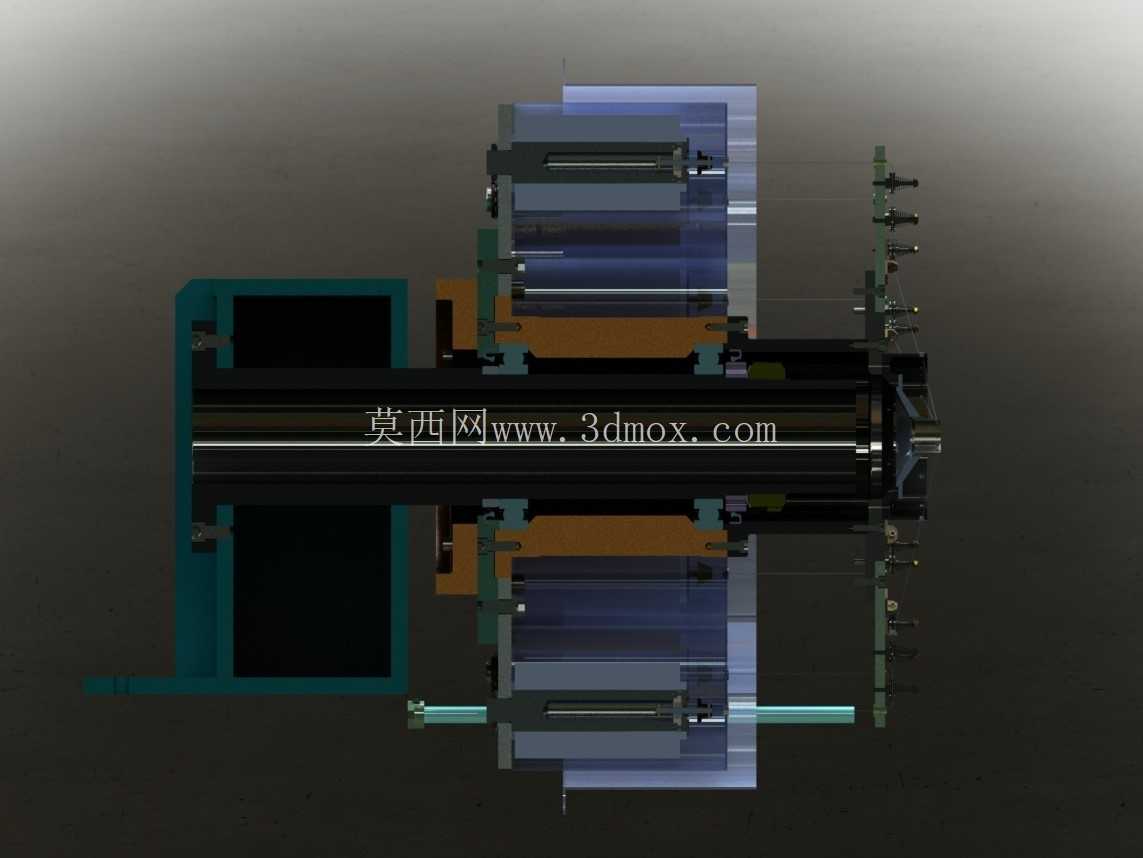

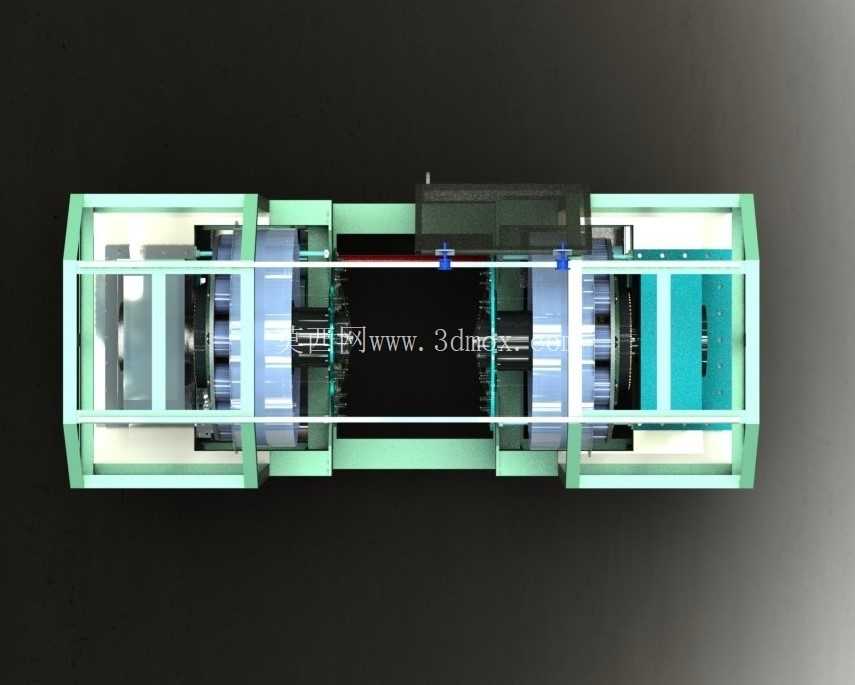

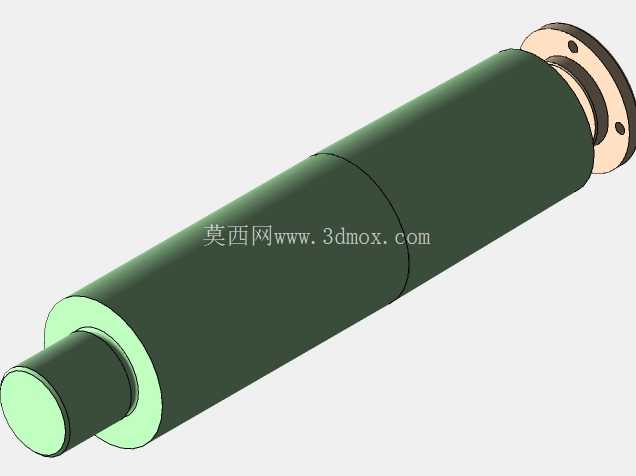

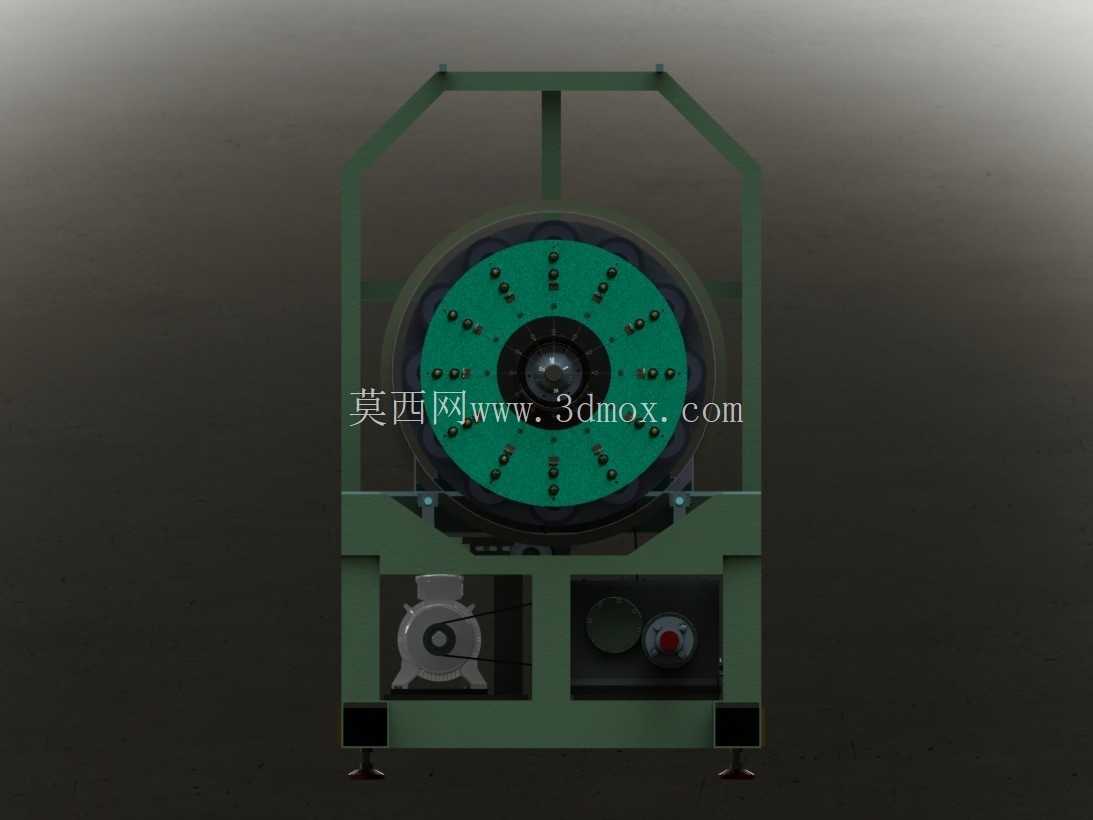

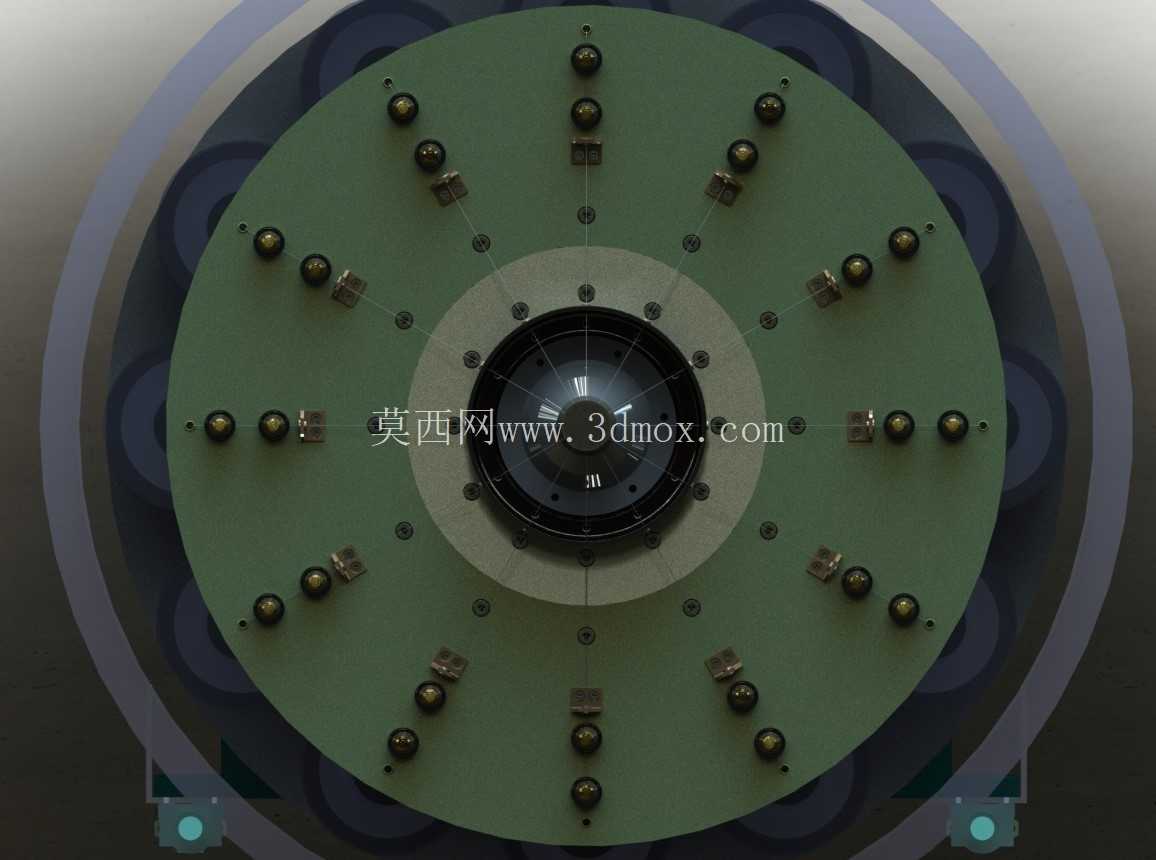

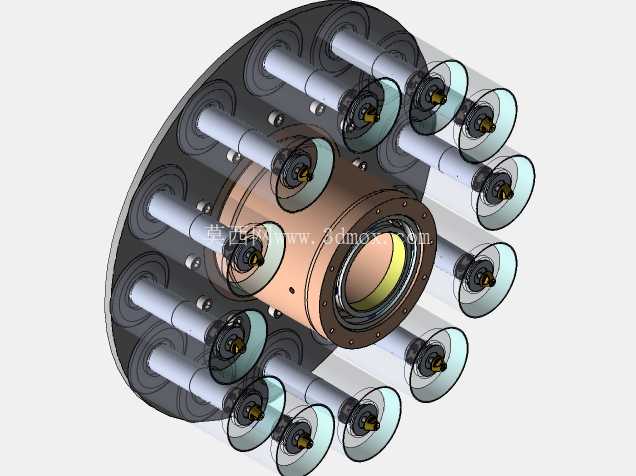

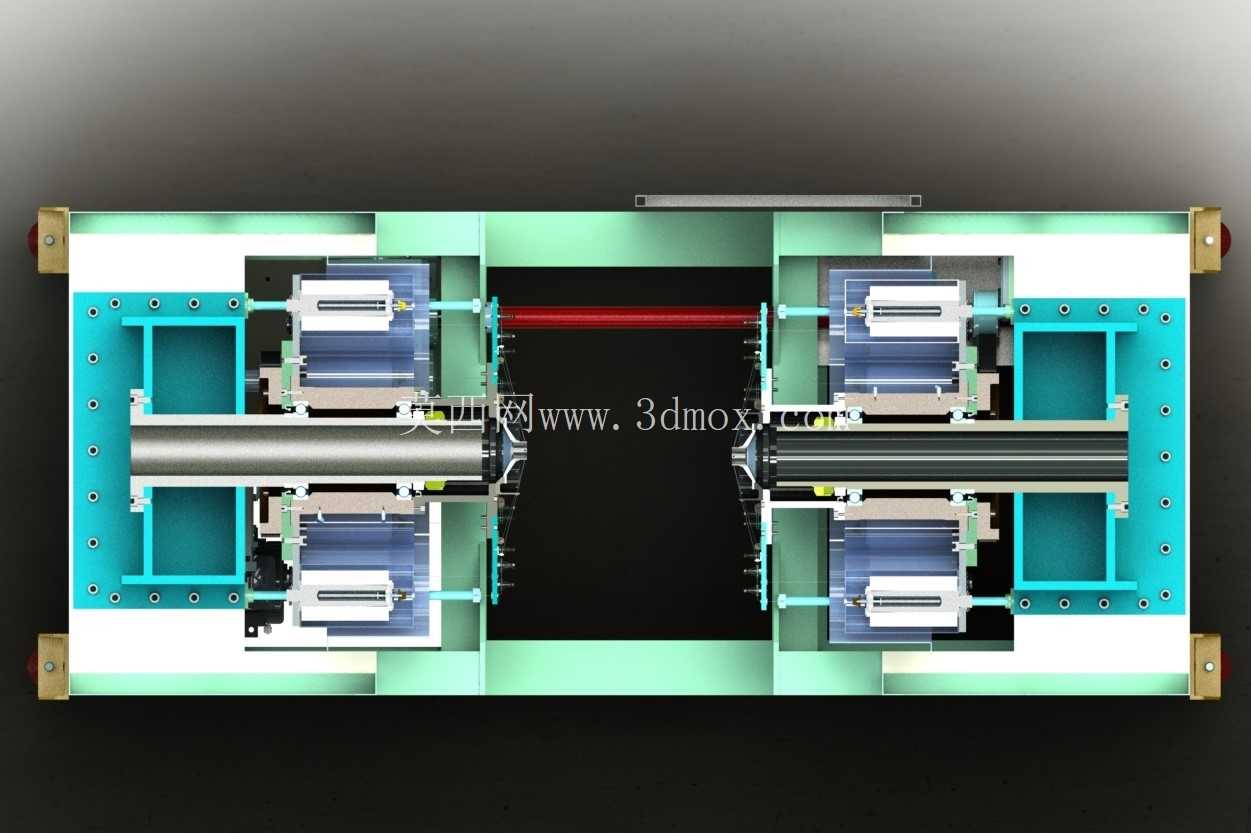

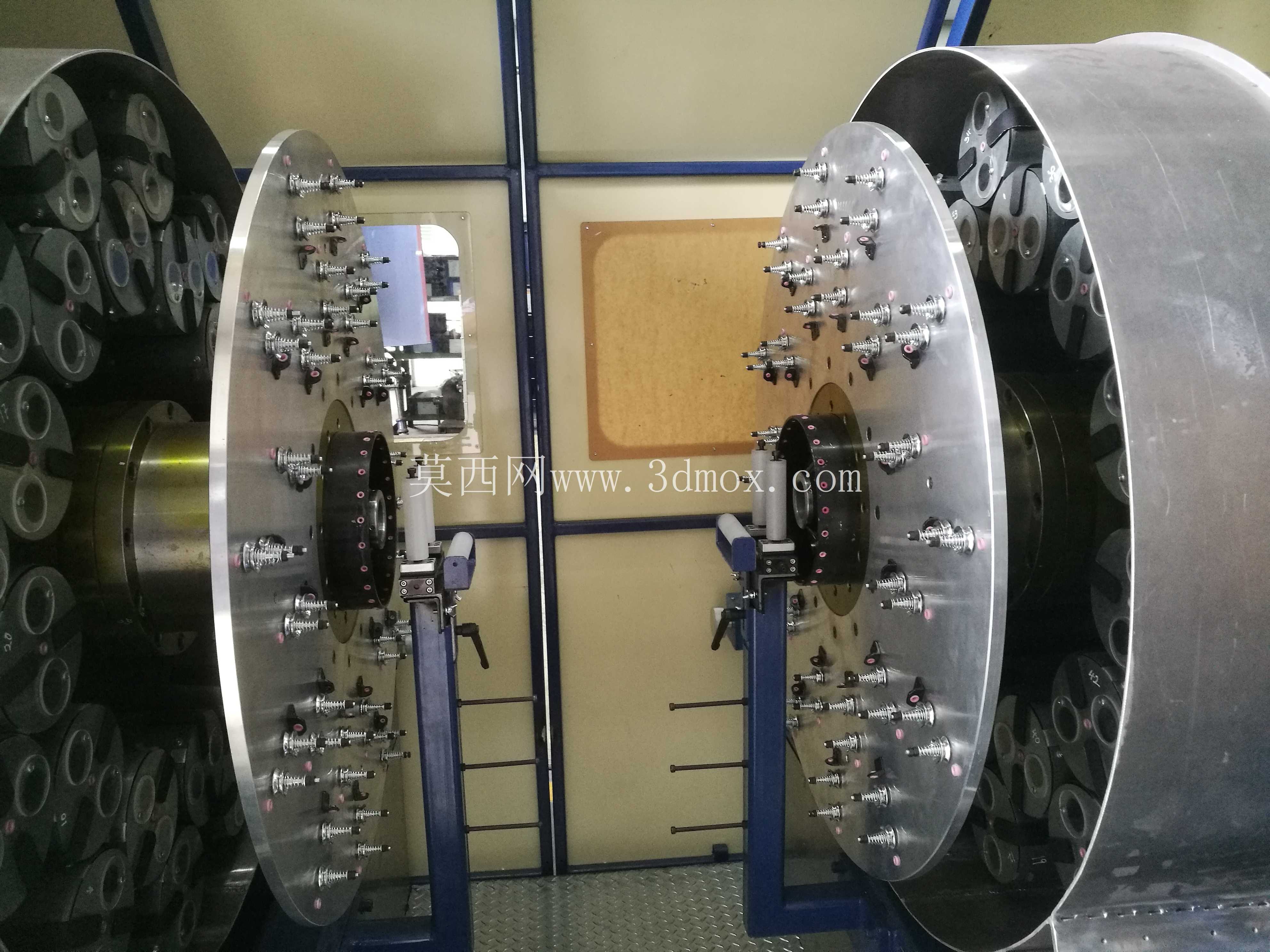

在橡胶软管挤出成型的连续生产链路里，这类纱线螺旋缠绕设备是决定软管承压能力的核心工序单元，直接对接挤出机的出料端，在管坯尚未完全冷却定型的阶段完成增强纱线的螺旋包覆，避免后续工序中管体出现拉伸变形、承压爆破的问题。不同于常规的卧式编织机结构，该设备采用双锭子对称布置的结构形式，两个主轴沿管坯输送轴线同轴排布，纱线锭组随主轴做圆周回转的同时，管坯沿轴向匀速进给，通过调整主轴转速与管坯牵引速度的比值，就能精准控制纱线的缠绕螺距，适配不同管径、不同压力等级的软管生产需求，常规工况下主轴转速控制在200转每分区间，既可以保证纱线排布的均匀度，也不会因转速过高导致纱线张力波动出现断线、跳线问题。

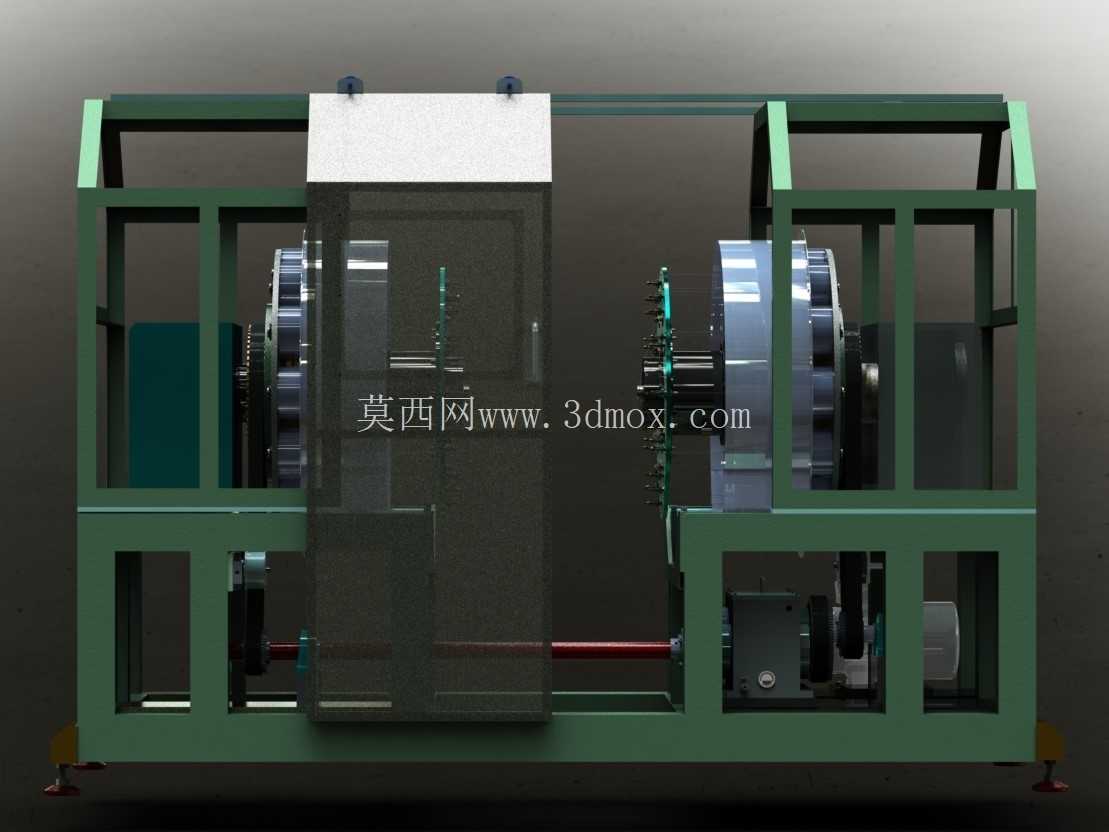

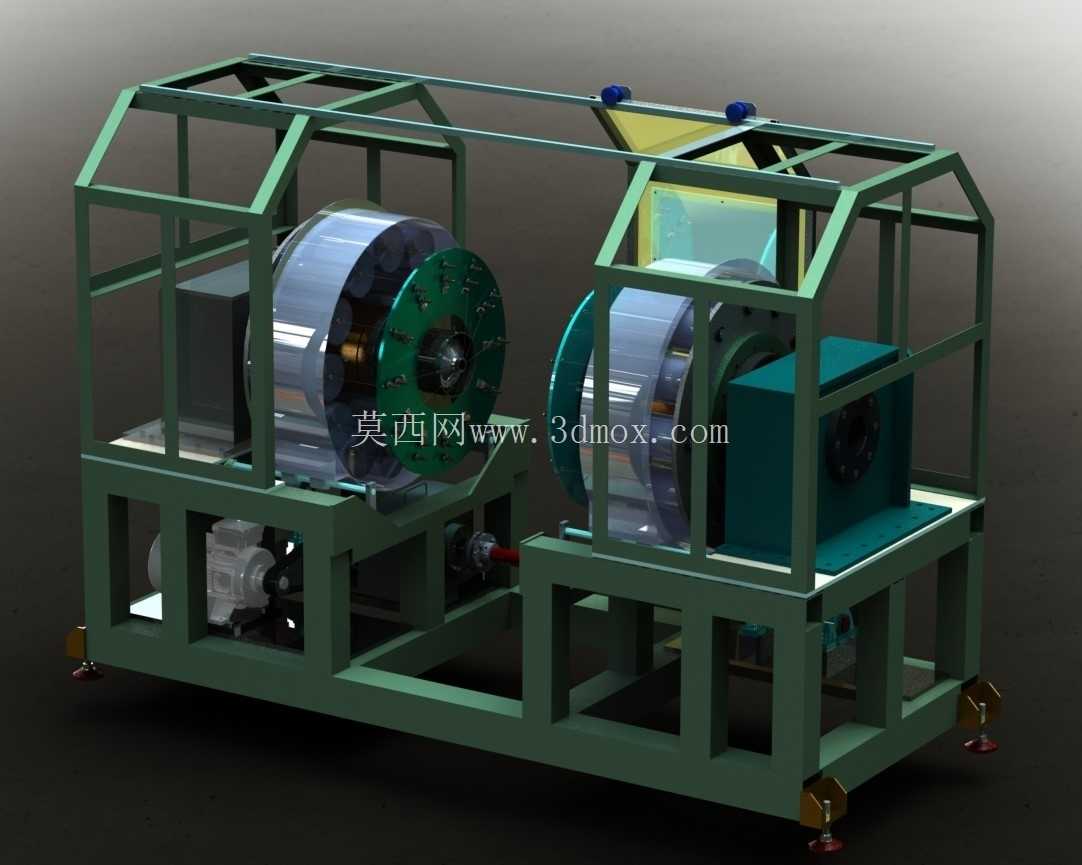

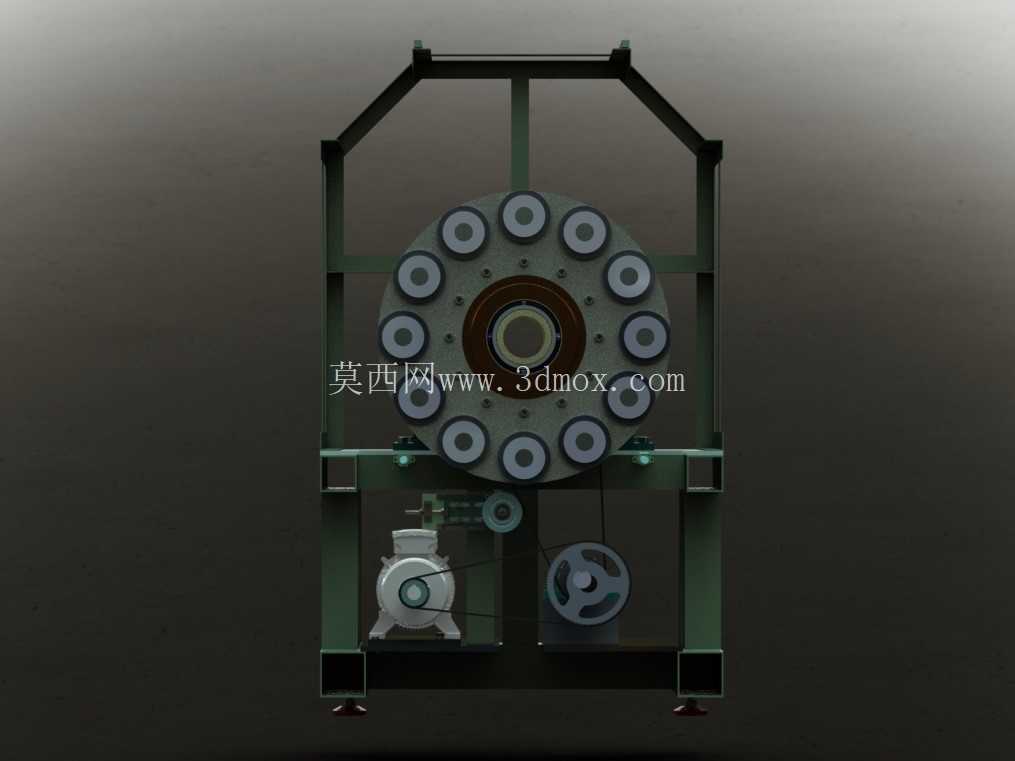

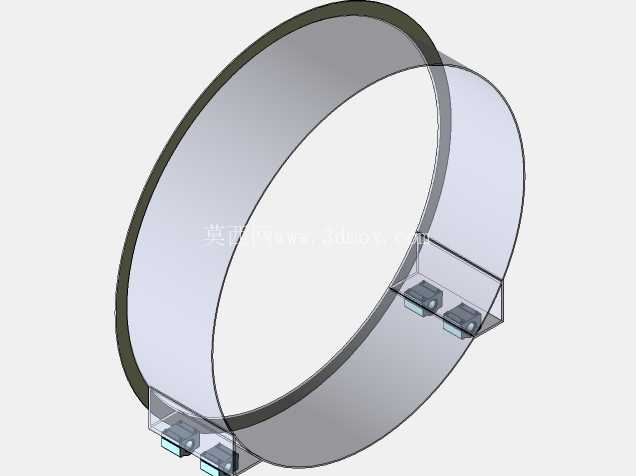

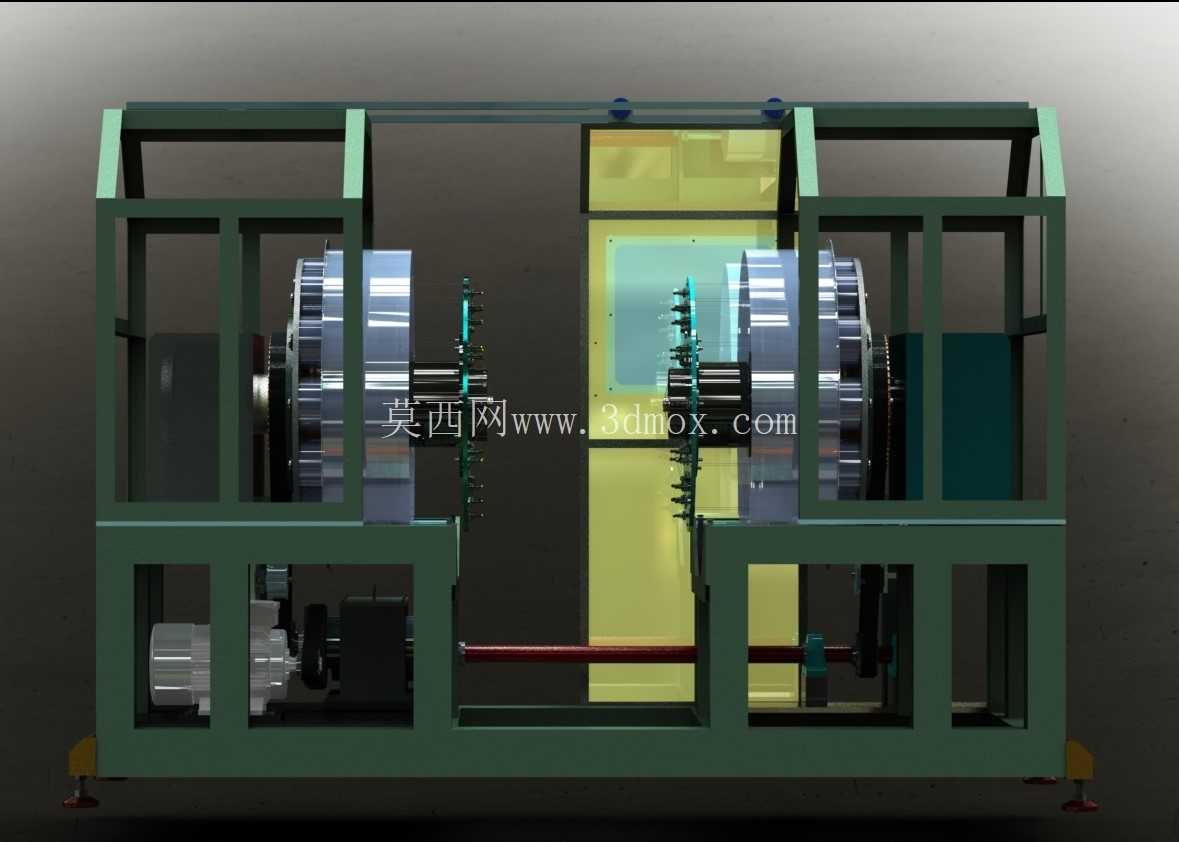

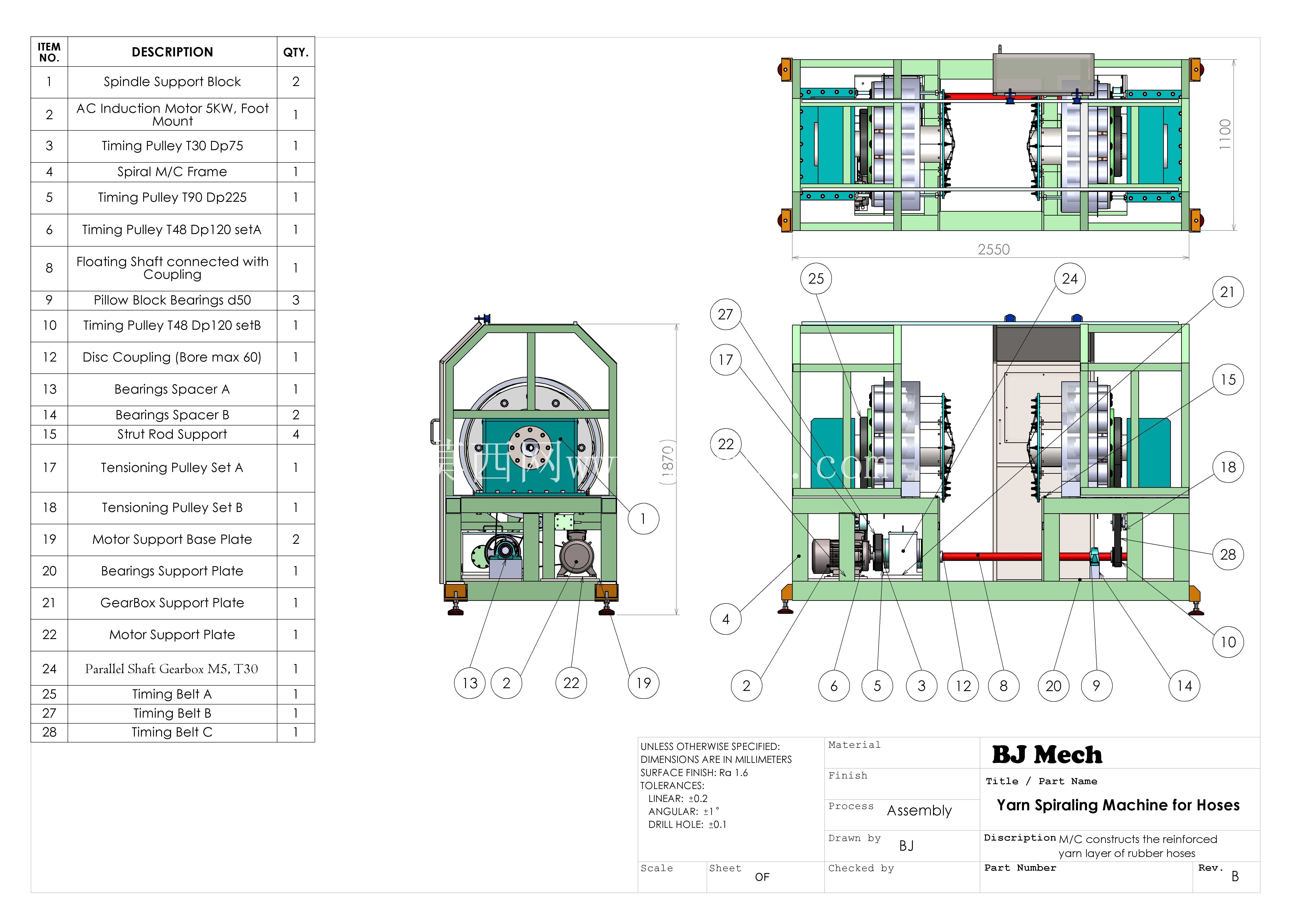

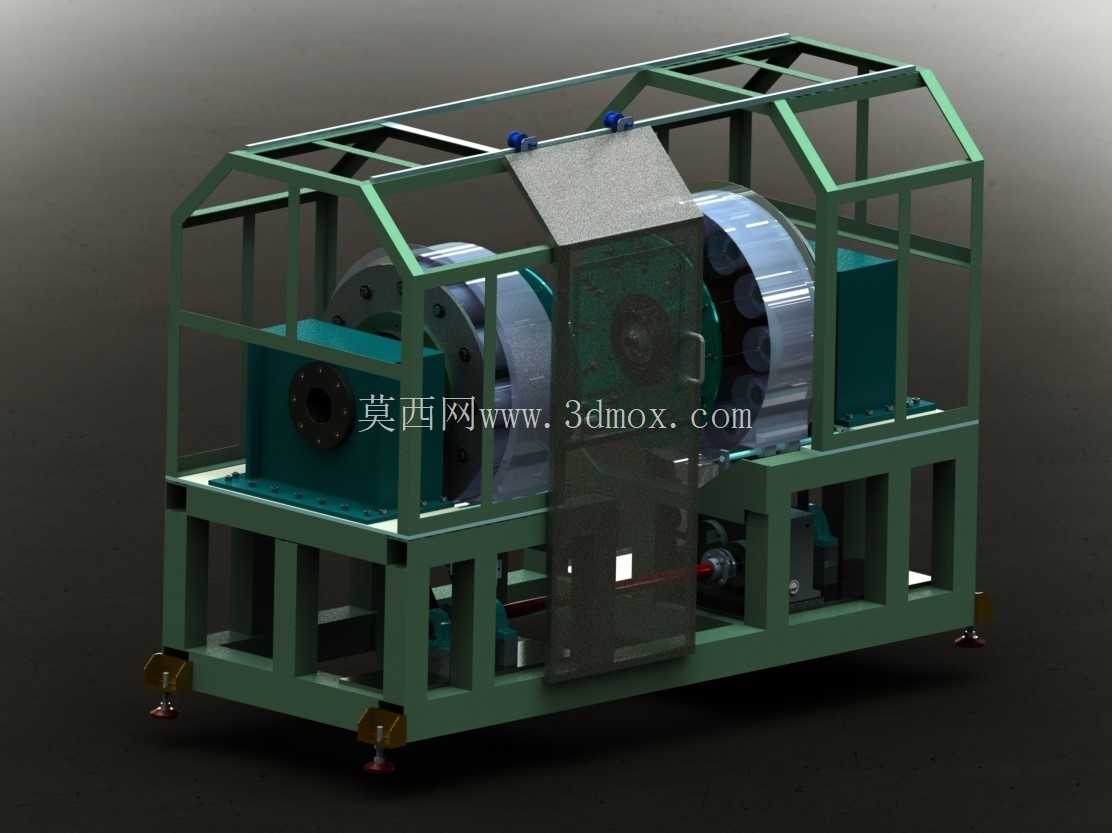

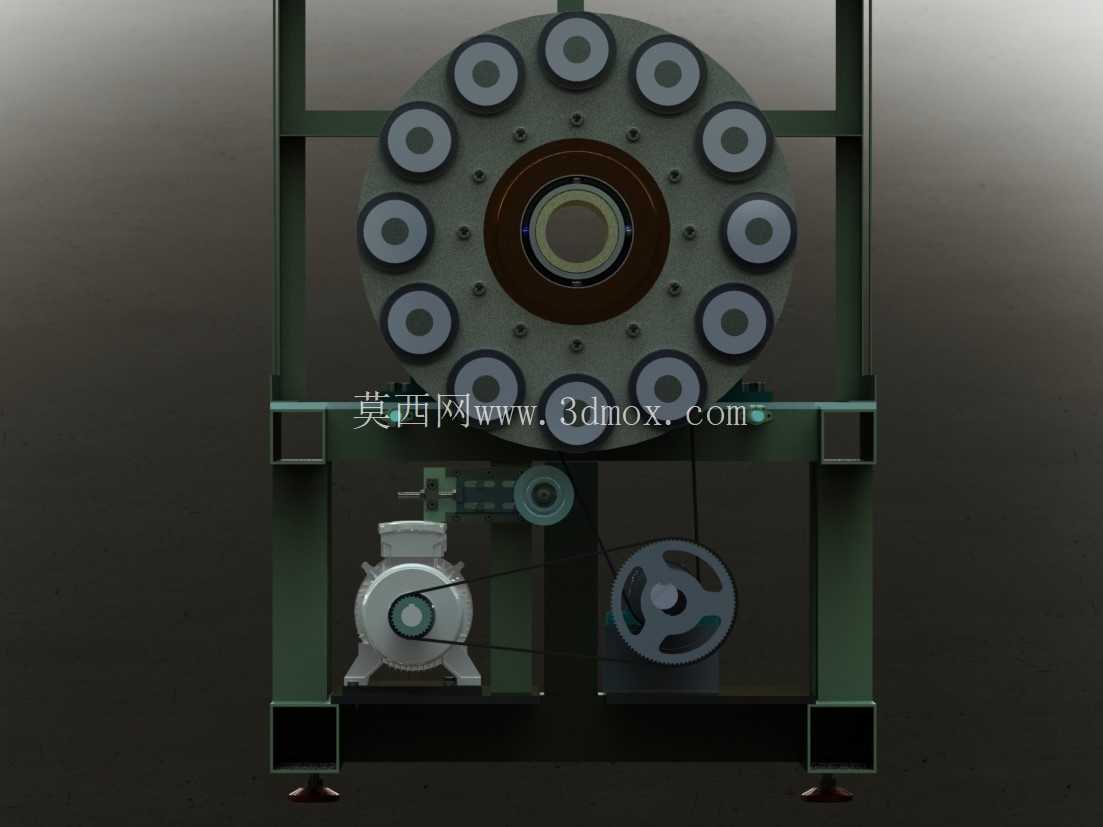

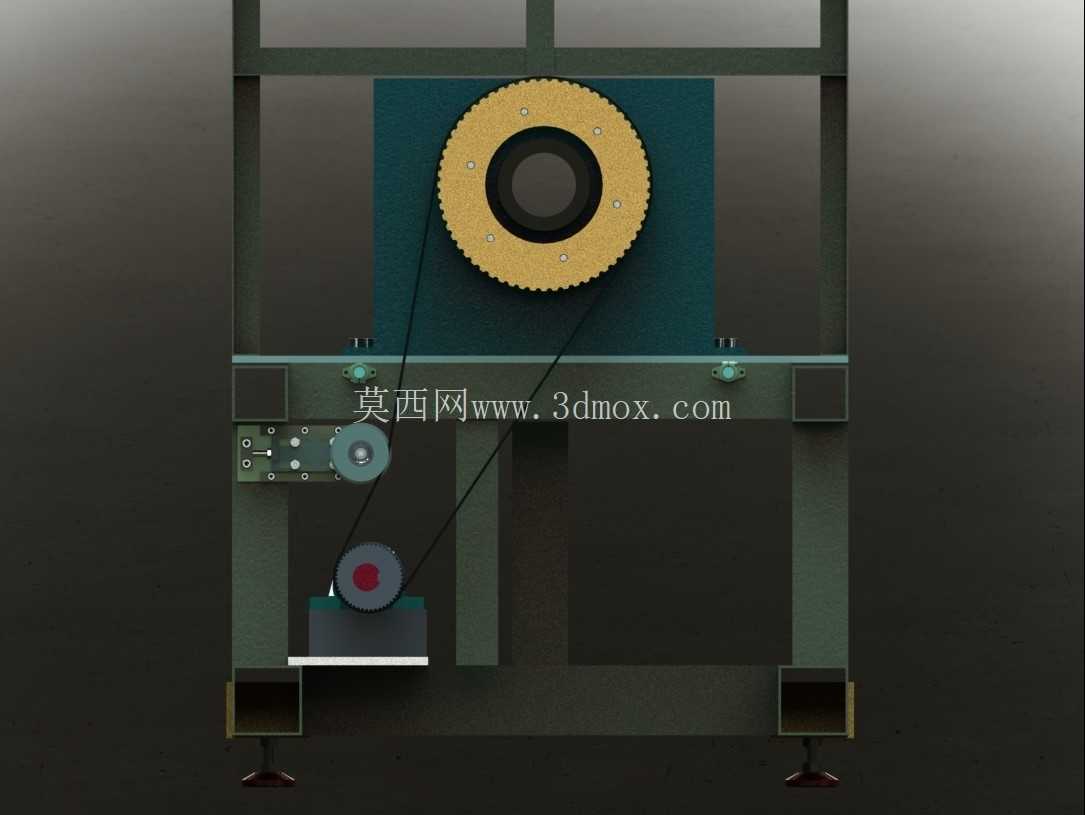

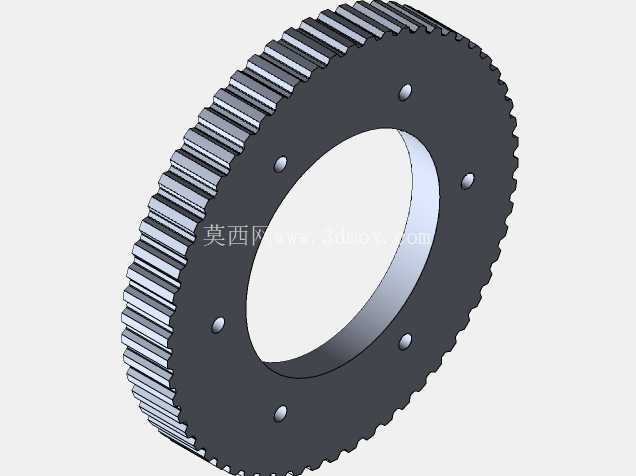

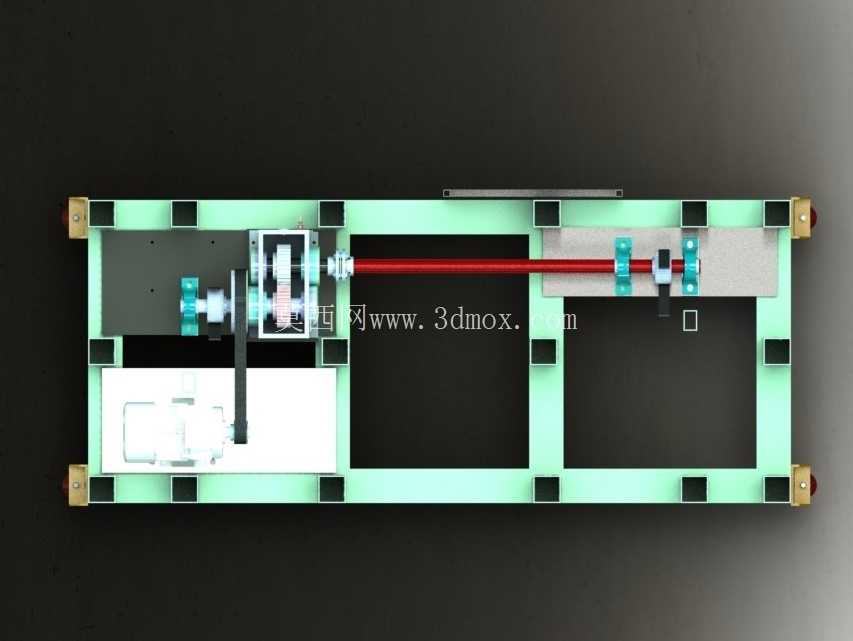

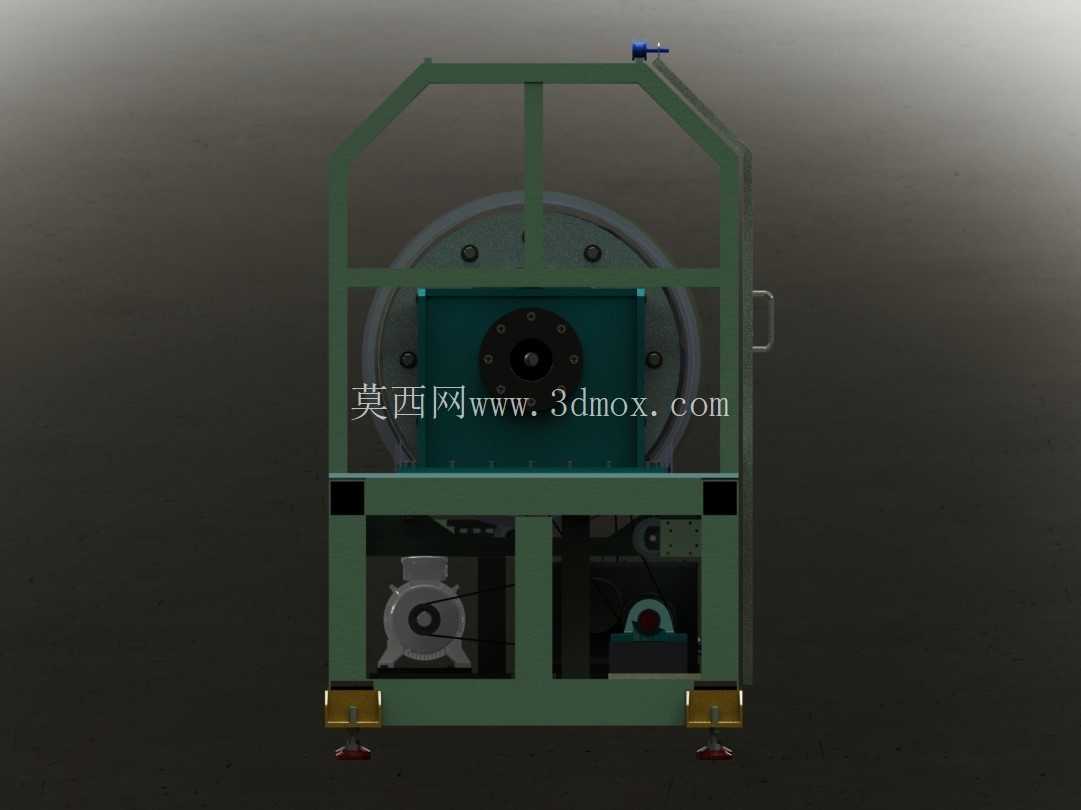

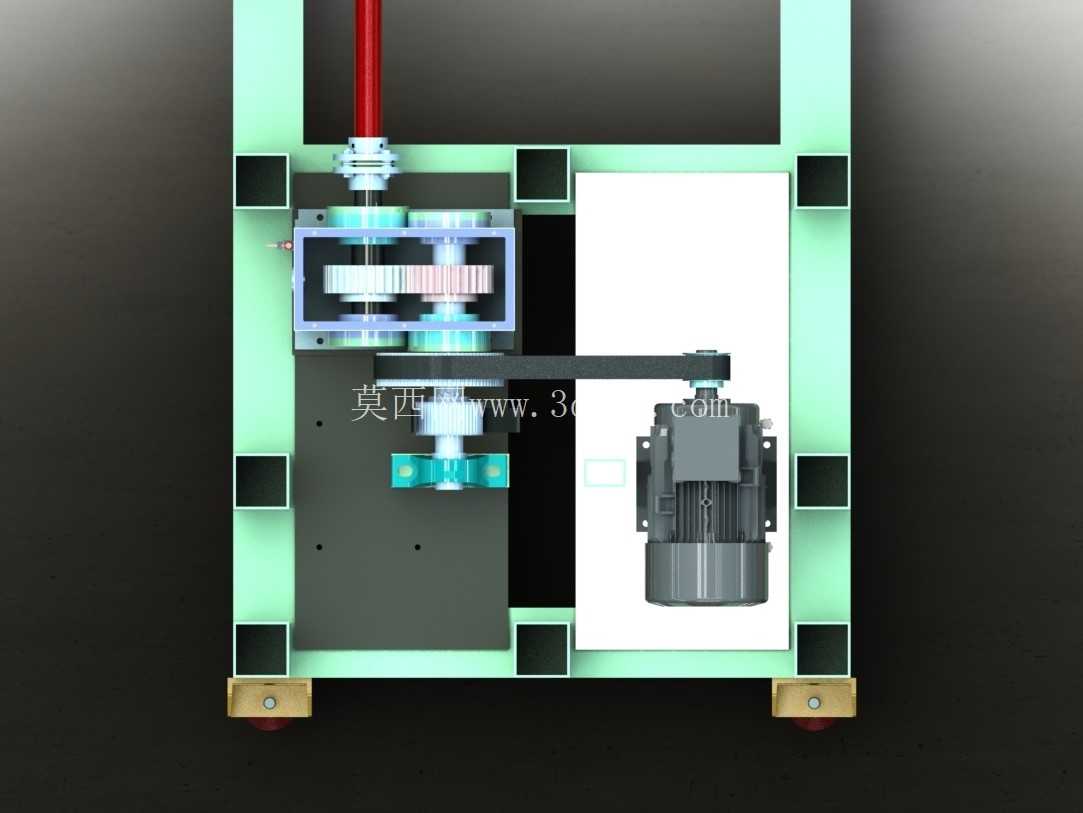

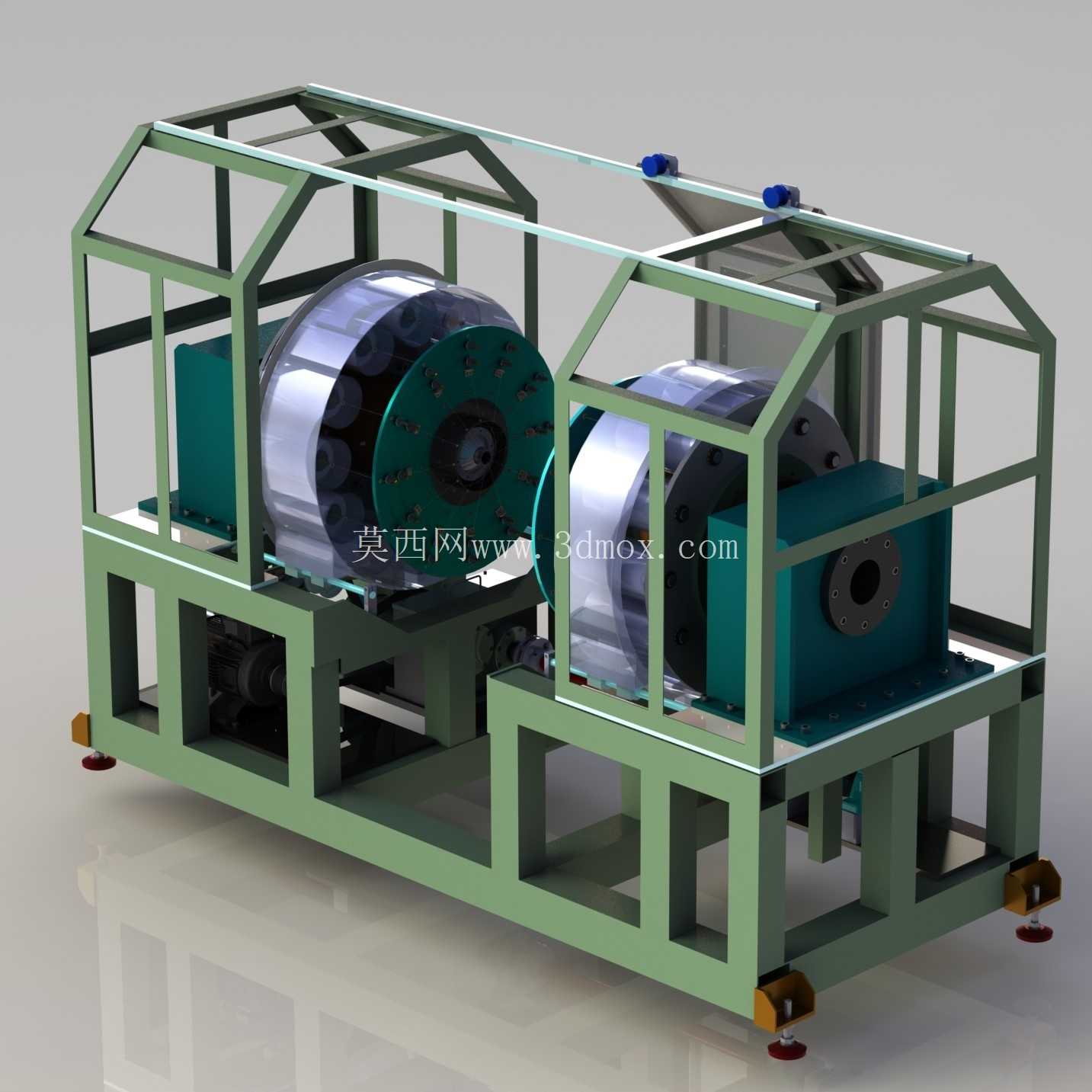

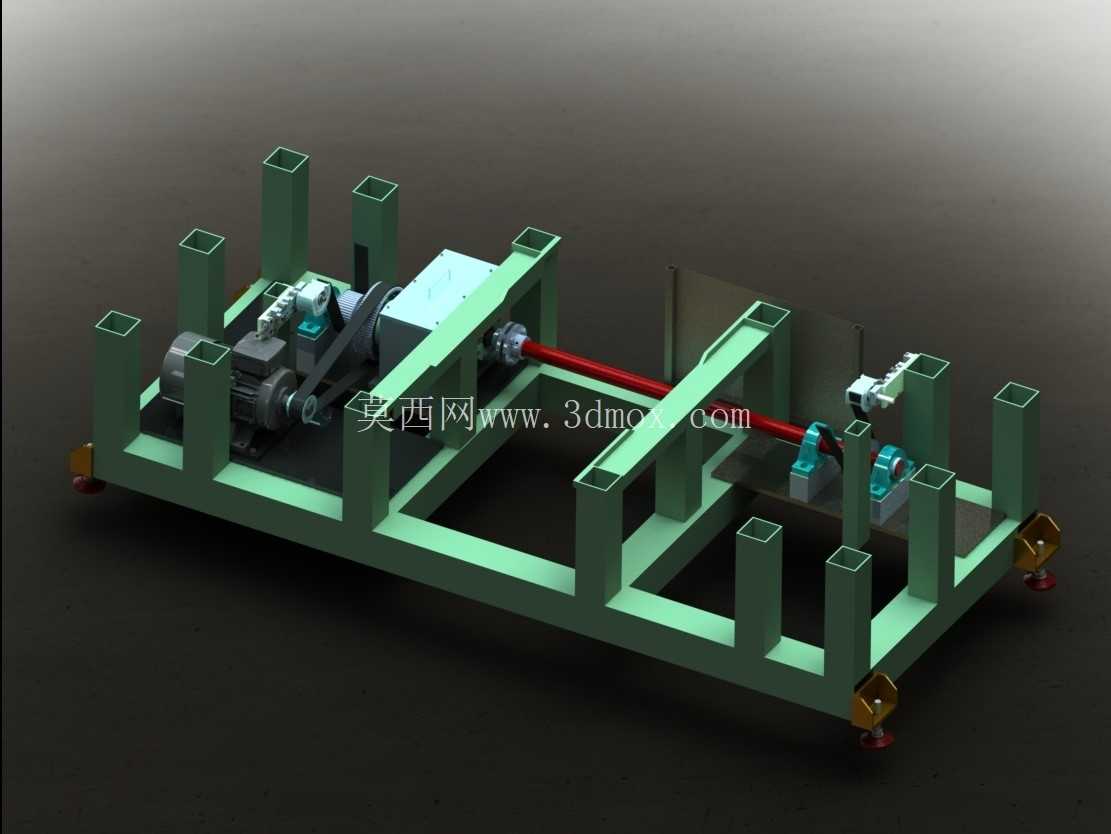

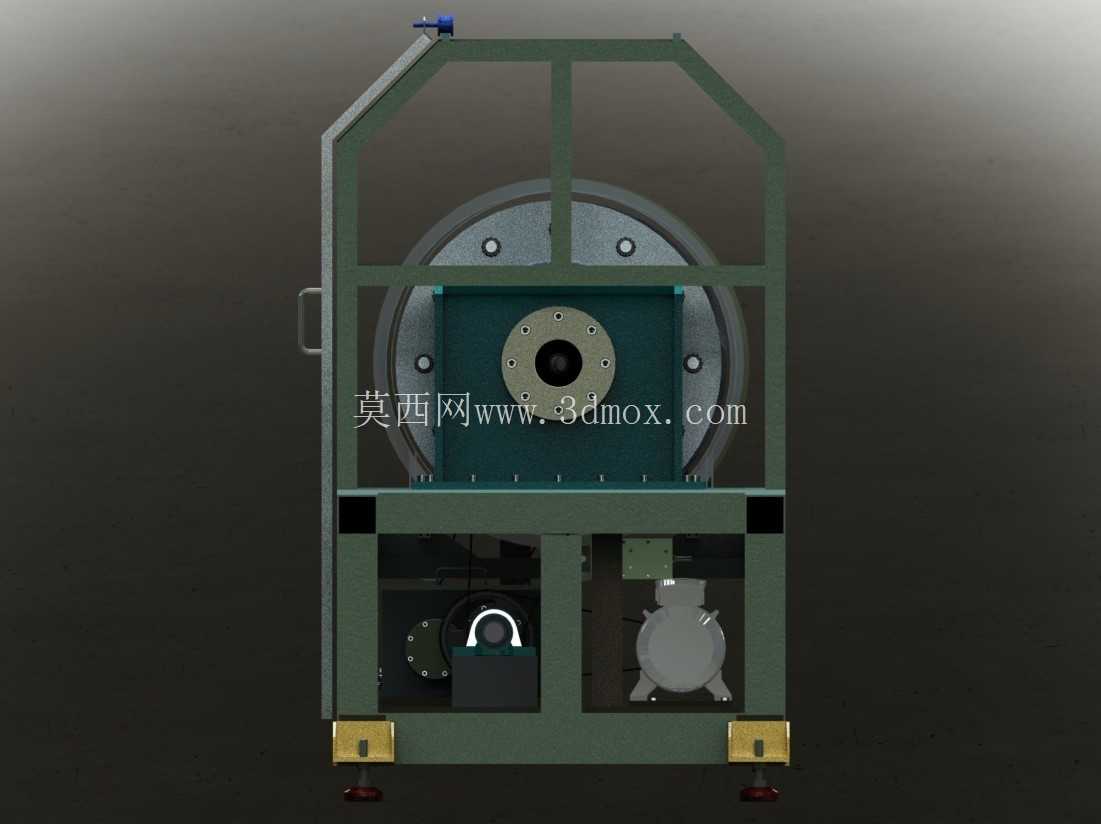

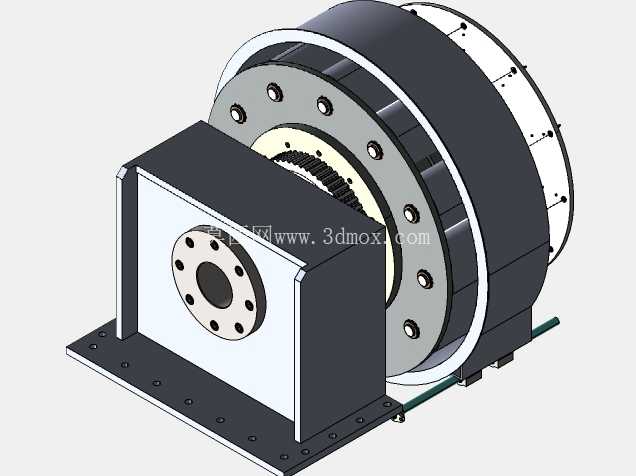

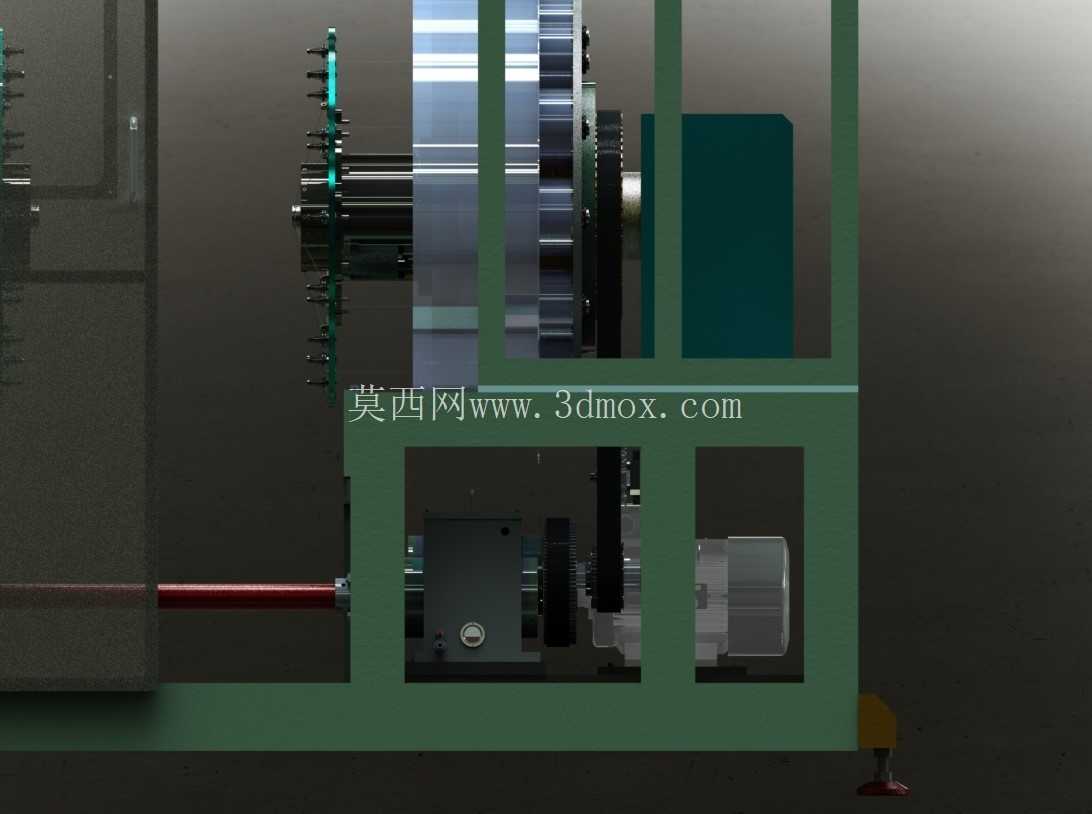

从结构设计逻辑来看，设备整体采用方管焊接的框架式机身，外围设置可拆卸的透明防护围挡，既可以阻挡生产过程中纱线毛絮、断纱头飞溅，也方便操作人员实时观察内部缠绕状态，设备底部设置可调式支撑脚，可根据现场地面平整度调整机身水平度，保证主轴回转的同轴度误差控制在允许范围内，避免长期运行出现轴承偏磨、振动超标的问题。动力传递路径上，设备选用5KW级感应电机作为动力源，通过4个正时皮带轮搭配3组正时皮带，将动力传递至平行轴齿轮箱，再由齿轮箱同步驱动两个主轴做反向回转，正时皮带的传动形式可以保证严格的传动比，避免打滑导致的纱线缠绕螺距偏差，同时皮带传动具备一定的缓冲吸振能力，能降低锭子高速回转时的振动传递到机身，齿轮箱内部采用斜齿轮传动，运行噪音更低，承载能力更强，适合长期连续生产的工况。

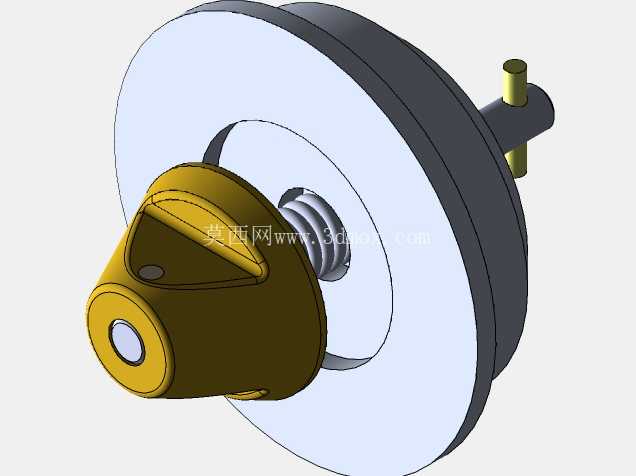

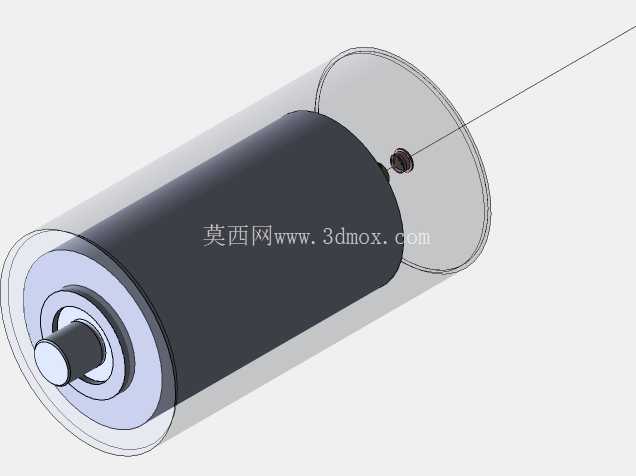

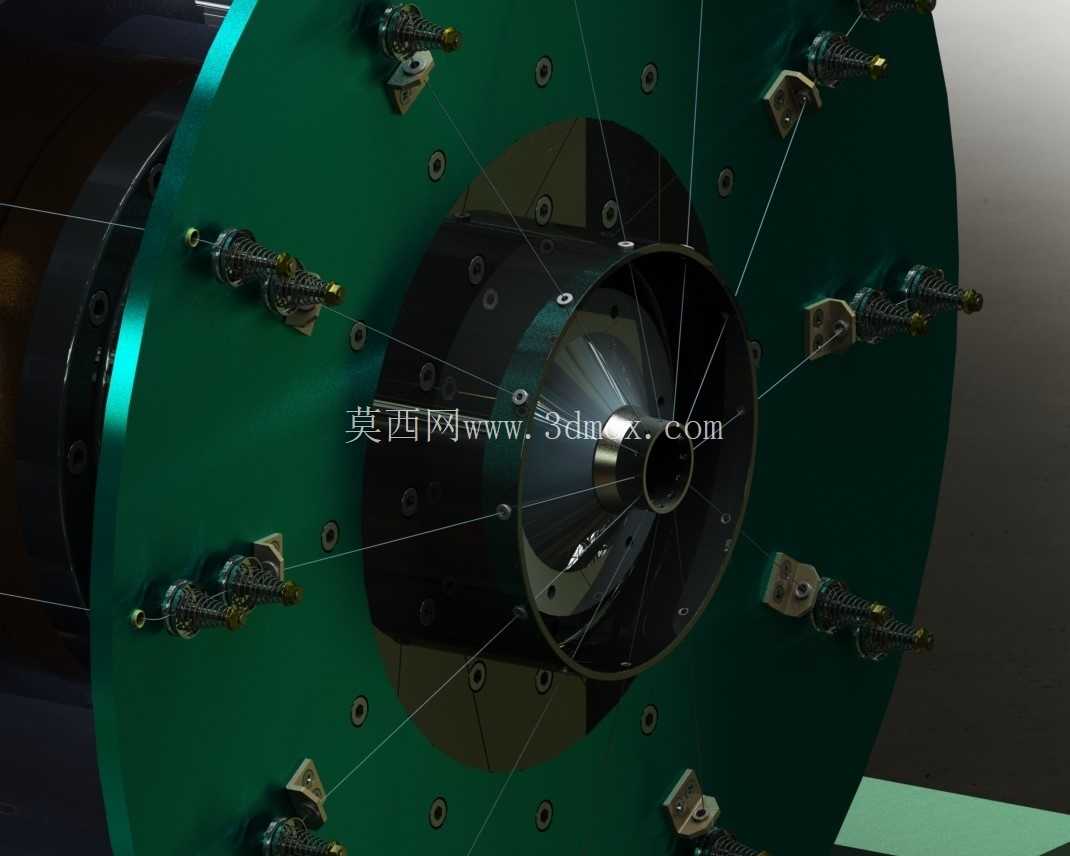

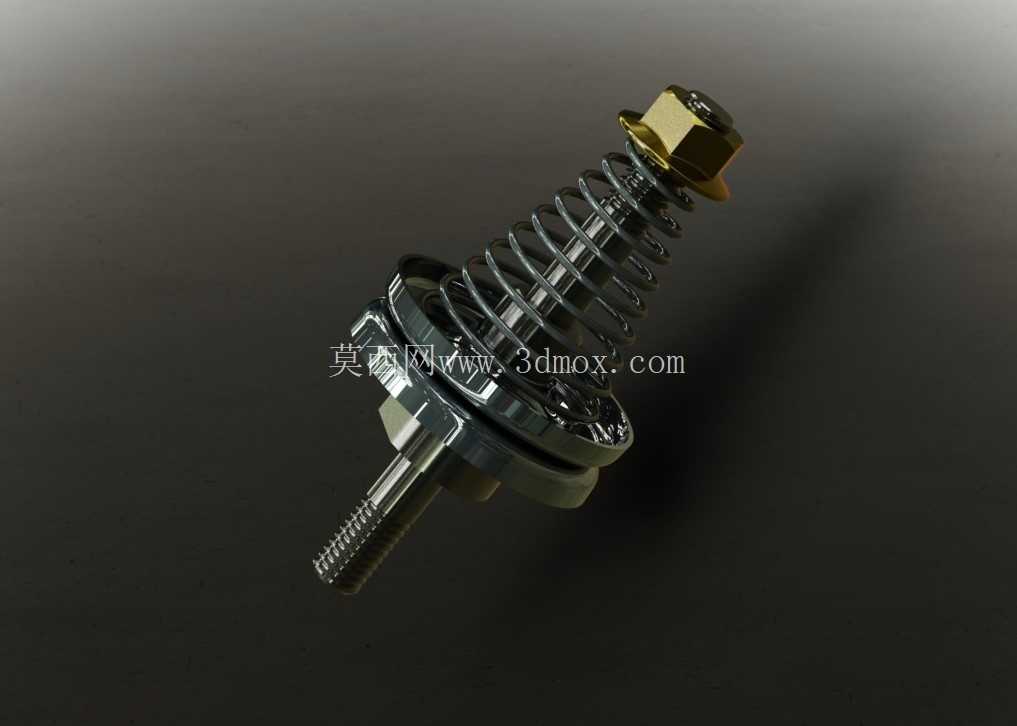

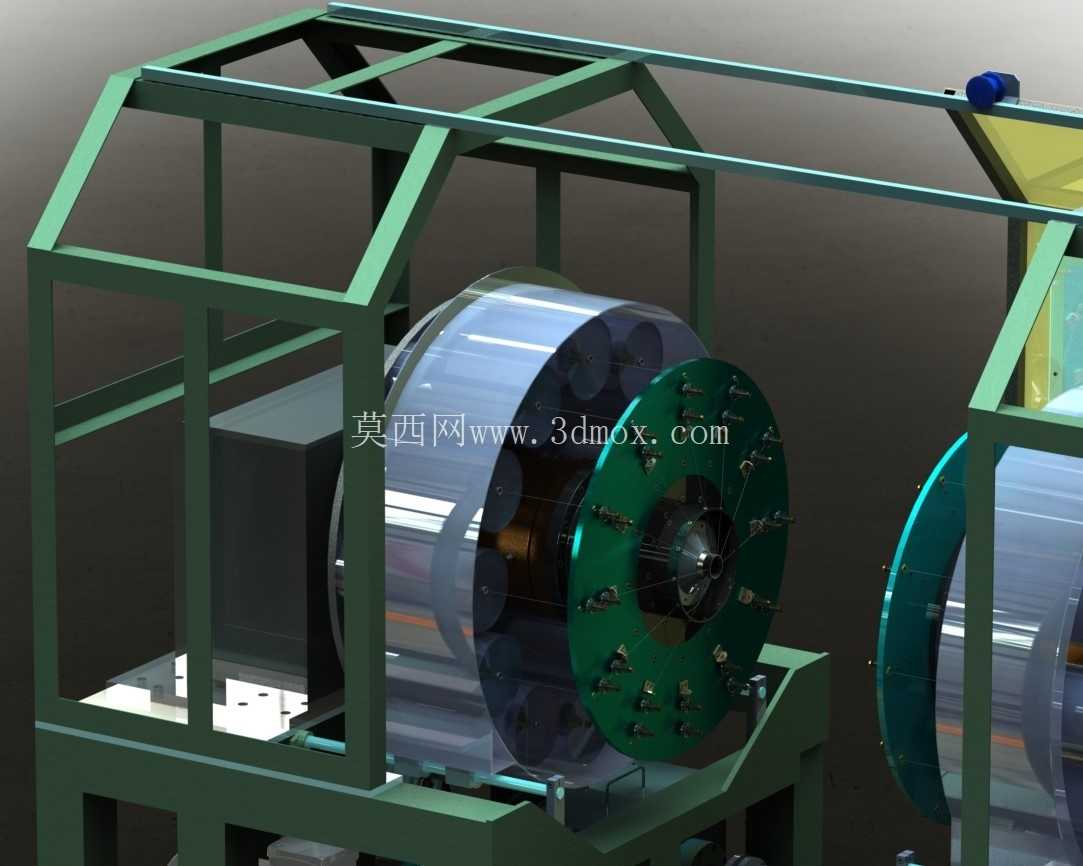

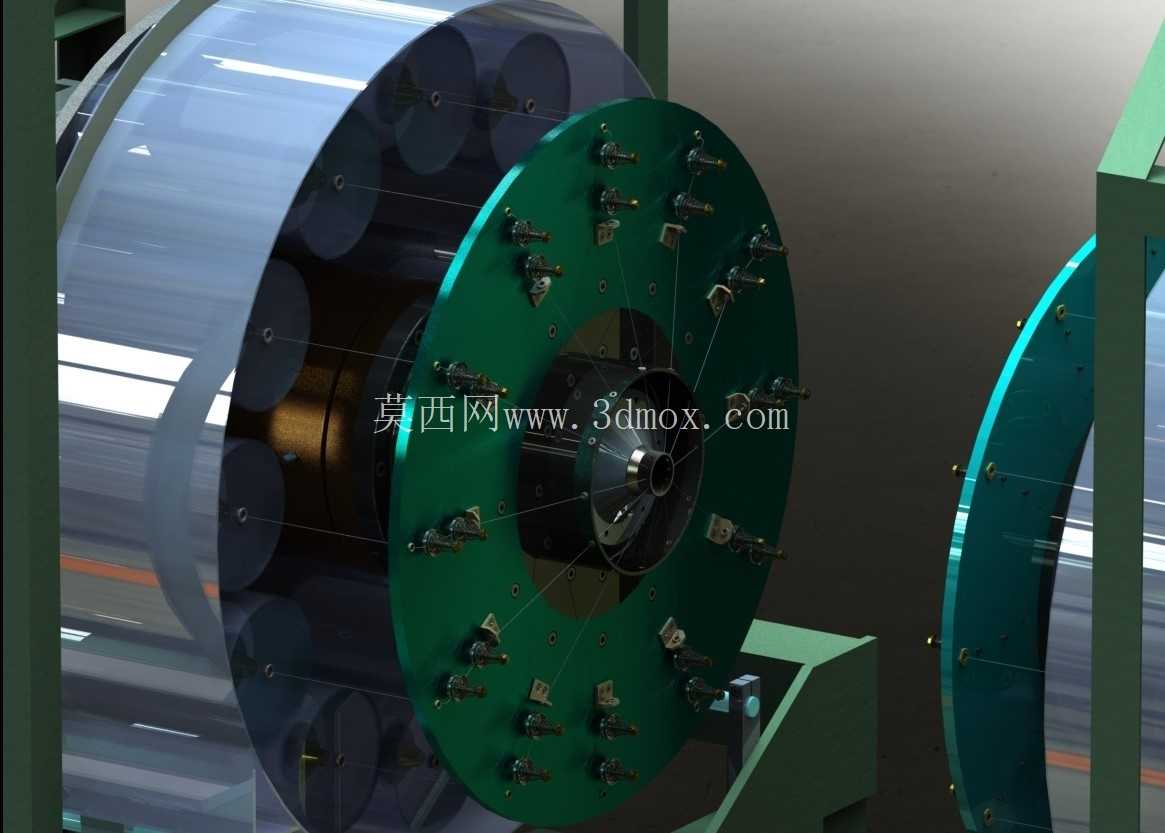

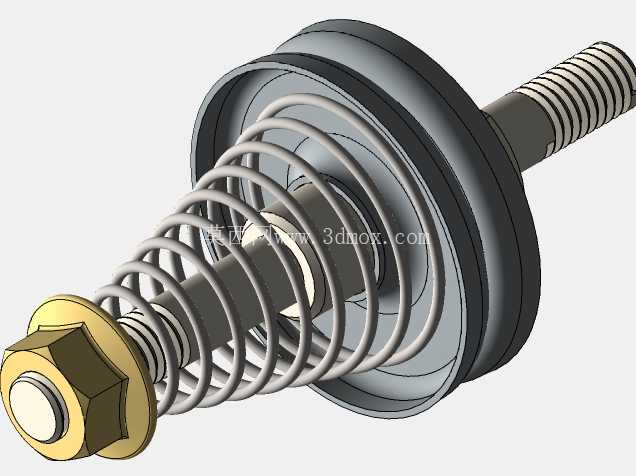

安装边界方面，设备整体沿管坯输送方向的长度适配常规挤出生产线的工位间距，机身宽度控制在操作人员可触及两侧纱架的范围，不需要额外拓宽生产通道，设备进料端与挤出机的冷却水槽对接，出料端可直接牵引至下一工序的外层胶挤出工位，不需要额外增设转向导辊，减少管坯在输送过程中的弯折变形。纱线张力控制部分，每个锭子位置都设置了独立的张力调节机构，可根据纱线材质（棉线、涤纶线、钢丝线）调整张力大小，保证缠绕到管坯上的每根纱线张力一致，避免出现局部纱线松弛、管体承压不均的问题。设备的转速调节采用变频控制方式，操作人员可根据生产的软管规格，在操作面板上直接调整主轴转速，参数调整响应快，不需要更换传动皮带轮或者齿轮，适配多规格小批量的柔性生产需求。

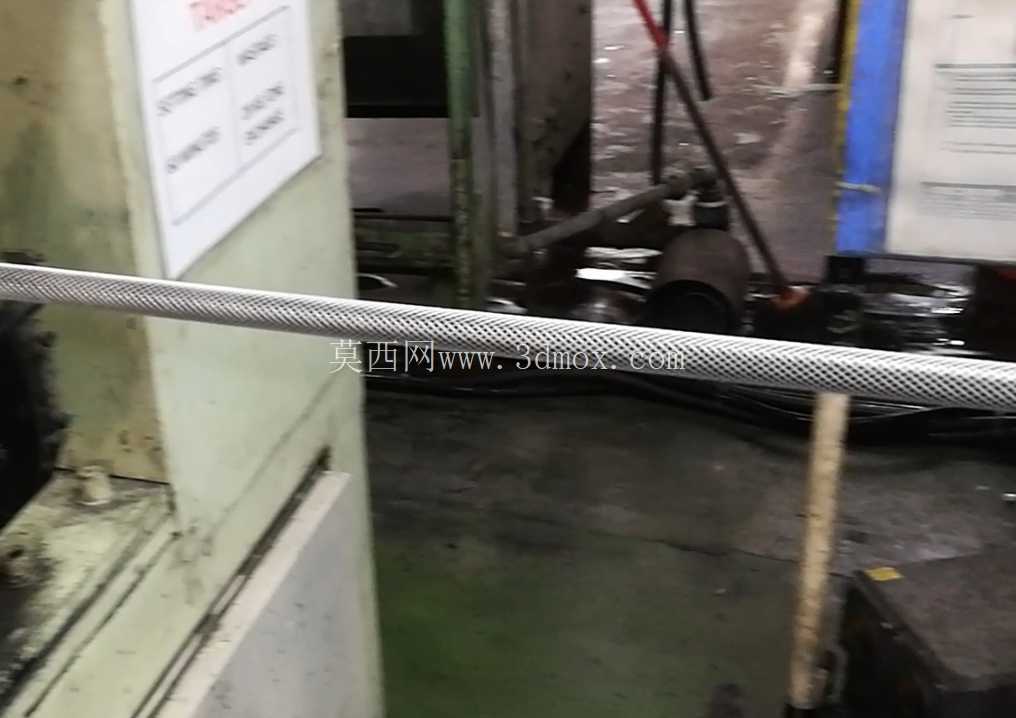

从实际生产应用的角度看，这类设备主要用于生产低压输水管、气动软管、液压回油管等带有纱线增强层的橡胶软管，缠绕完成的纱线层可以大幅提升软管的轴向拉伸强度与径向承压能力，避免软管在充压状态下出现管体膨胀、爆裂的问题。设备的防护门设置了安全联锁开关，一旦防护门被意外打开，设备会立即停止主轴回转，避免操作人员被回转的锭子剐蹭，符合橡塑加工设备的安全设计规范。机身下部预留了电机与电气元件的安装空间，电气布线全部沿框架内部的线槽排布，避免外露布线被生产过程中的油污、水液侵蚀，提升设备长期运行的可靠性。日常维护方面，齿轮箱的注油口、皮带张紧调节机构都设置在便于操作的位置，不需要拆解机身主体结构就能完成润滑油加注、皮带张紧度调整的日常维护工作，降低设备的运维成本。
