1.5英寸金属板凹坑成型冲压模具组

　　在薄板金属构件的加工场景里，很多厚度较薄的金属板在受力时容易出现局部变形、刚度不足的问题，尤其是钣金机柜、设备外壳、轻型金属支架这类构件，单纯靠增加板材厚度会大幅提升材料成本，而通过局部压出凹坑的方式，就能在不增加板材厚度的前提下，大幅提升板材的局部刚度与抗变形能力，这套凹坑成型模具组就是针对这类加工需求设计的冲压工装。这套模具适配的加工工况，是针对厚度不超过0.125英寸的薄金属板，加工成型直径为1.5英寸的凹坑结构，使用时需要配合液压机完成压合作业，将待加工的金属板精准定位在凸模与凹模之间，依靠液压机提供的稳定压力，让上下模合模，在金属板表面压出规整的凹痕，整个成型过程不需要额外的切削工序，属于冷冲压成型工艺，加工效率高，成型后的凹坑一致性好，不会破坏金属板的整体结构完整性。

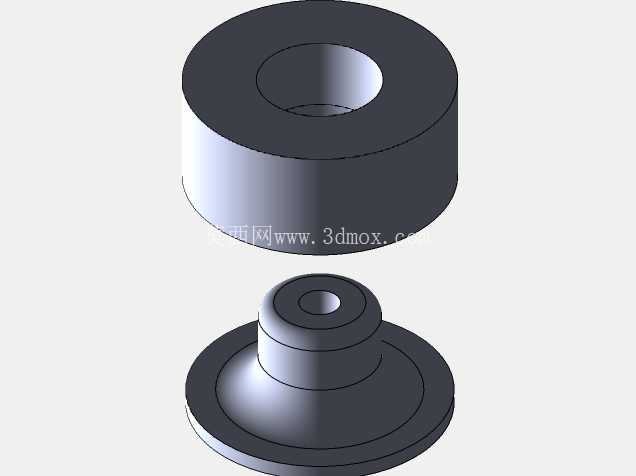

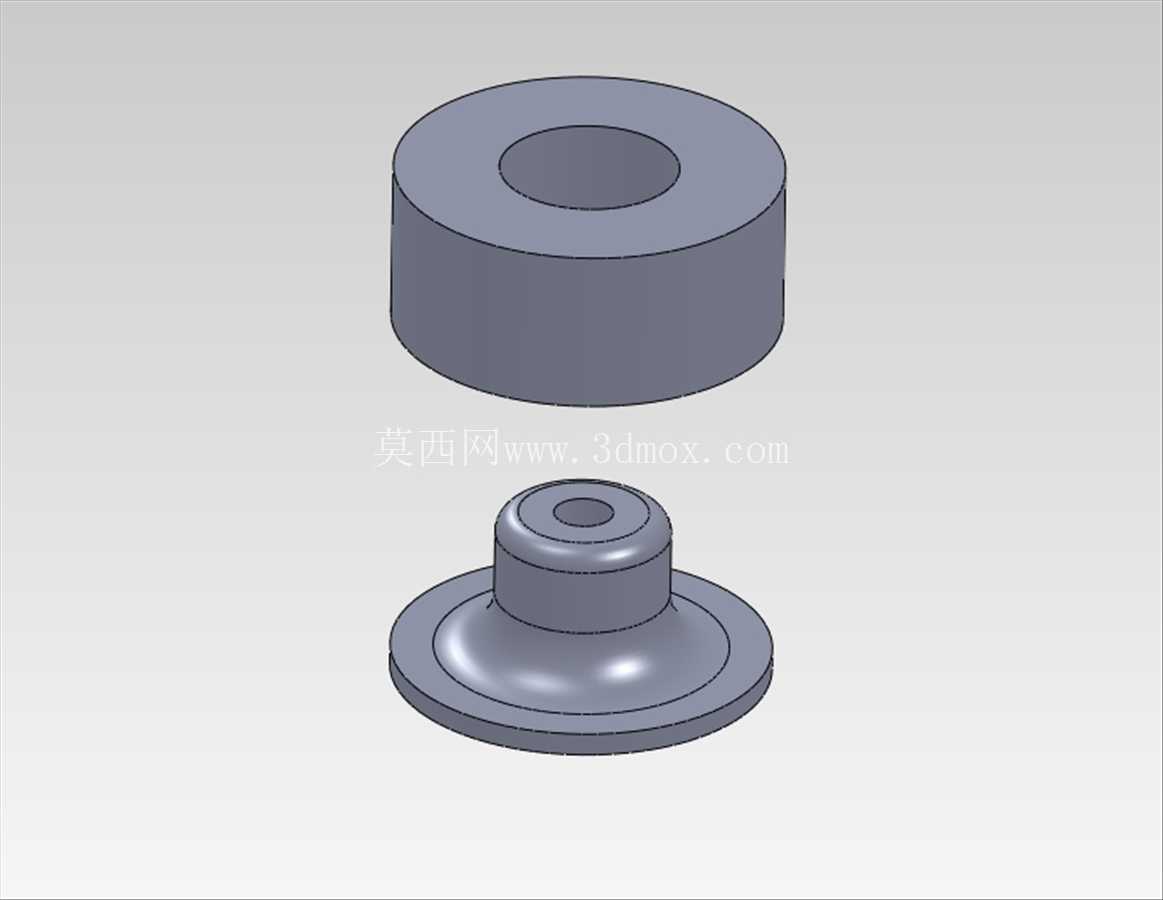

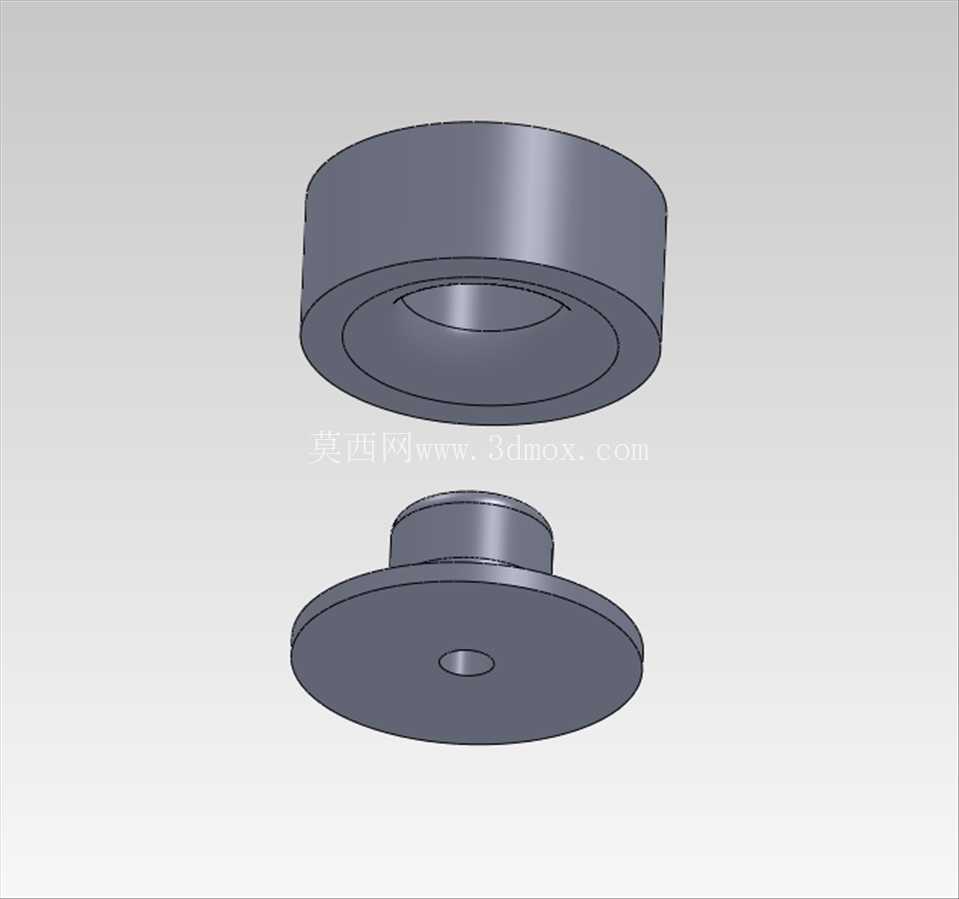

　　从结构设计来看，整套模具分为上下两个核心部件，上方的凹模为带中心通孔的圆柱式结构，外圆轮廓规整，中心的成型孔尺寸与目标凹坑的外径匹配，孔口位置做了微小的圆角过渡，避免压合过程中在金属板表面产生应力集中导致的开裂问题；下方的凸模采用带底座的阶梯式结构，底部是直径更大的法兰式安装盘，用于将凸模固定在液压机的下工作台面上，中间的过渡段做了圆弧收腰设计，既可以保证凸模的结构强度，又能在合模时引导金属板的材料流动，避免成型过程中出现板材拉裂的问题，顶部的成型头尺寸与凹模的中心孔精准配合，合模间隙根据待加工板材的厚度做了适配调整，保证压出的凹坑深度均匀、边缘规整。在安装边界上，凹模的上端面为安装基准面，需要固定在液压机的上滑块端面，安装时要保证凹模的中心轴线与凸模的中心轴线完全重合，同轴度误差需要控制在0.02mm以内，避免合模时出现啃模、凹坑偏心的问题；凸模底部的安装盘需要通过螺栓压紧固定在下工作台上，安装盘的端面平面度要求不低于0.01mm，保证凸模成型头的轴线与液压机滑块的运动方向平行，避免压合时出现侧向力损伤模具。

　　实际应用中，这类凹坑成型工艺常被用在电气控制柜的门板、轻型设备的外罩、钣金结构的加强筋替代场景里，相比传统的焊接加强筋工艺，用模具直接压出凹坑的加工方式不需要额外焊接、打磨工序，加工后的板材表面平整，不会出现焊接变形的问题，同时凹坑结构可以让板材的截面惯性矩提升数倍，抗弯折能力明显增强，在相同的刚度要求下，可以选用更薄的板材，有效降低材料成本。设计这套模具的时候，需要重点考虑合模过程中的材料流动特性，因为薄金属板在冷压成型时，如果成型头的圆角过小、合模间隙不合理，很容易在凹坑的边缘位置出现颈缩甚至开裂的问题，所以凸模成型头的根部做了R角过渡，凹模的孔口也对应做了匹配的圆角，同时合模间隙设置为待加工板材厚度的1.1倍，给材料流动预留足够的空间，既保证凹坑的成型深度符合要求，又不会损伤板材。

　　另外，模具的成型工作面都做了淬火处理，表面硬度达到HRC55-60，保证长时间冲压作业下工作面不会出现磨损、拉毛的问题，延长模具的使用寿命，成型面的粗糙度控制在Ra0.8以下，避免压合后在工件表面留下划痕，影响工件的外观质量。在实际生产使用时，每次合模前需要在板材与模具接触面涂抹少量的冲压润滑油，降低材料与模具之间的摩擦力，进一步减少板材开裂的风险，同时要定期检查凸模与凹模的配合间隙，当出现磨损导致间隙变大时，要及时调整或者修复模具，避免成型的凹坑尺寸超差。这套模具的结构简单，安装调试方便，不需要复杂的配套工装，只要是公称压力满足要求的普通液压机都可以配套使用，适合小批量多批次的钣金加工场景，也可以集成到自动化冲压生产线中，配合自动送料机构完成连续化的凹坑加工作业，在提升板材刚度的加工环节里，是实用性很强的专用成型工装。
