四柱导向式冲压成型模具结构

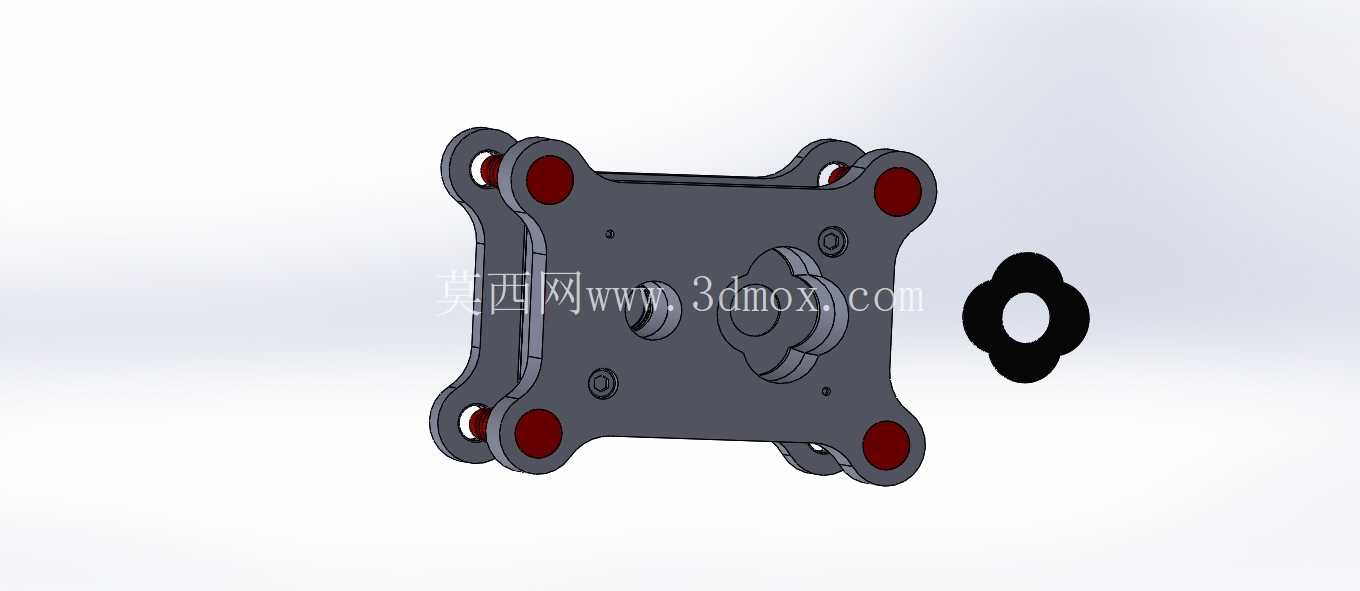

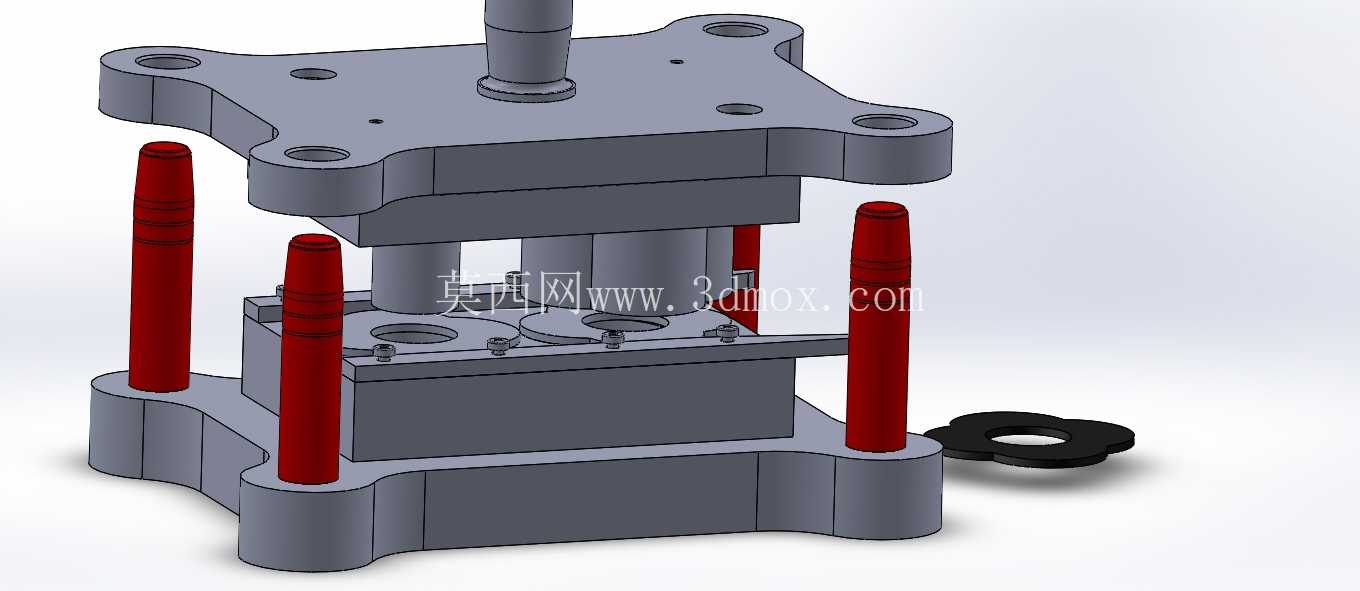

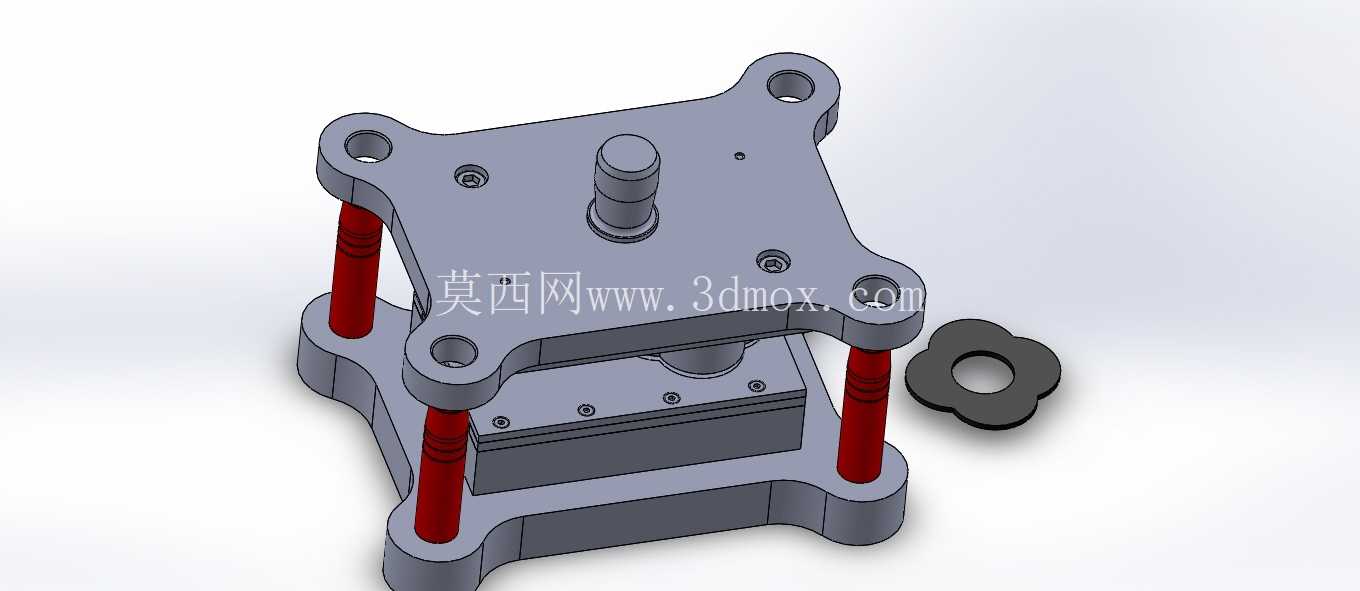

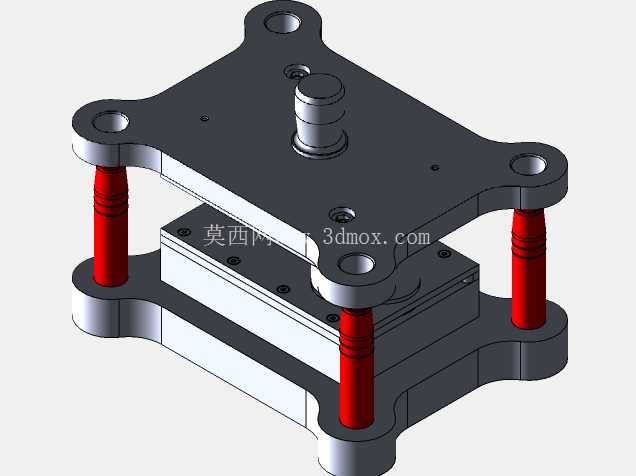

　　这套四柱导向的冲压成型工装，主要面向小尺寸薄金属零件的批量冲裁、浅拉伸成型工序，常见于五金配件、电子接插件、小型家电结构件的生产场景中，适配中小吨位的开式可倾压力机安装使用。整套模架采用上下对置的板式结构，四根带防护套的导柱分别布置在模座四角，导柱与导套采用间隙配合，合模过程中可以保证上下模的对位精度控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题，红色的导柱防护套可以阻挡冲压过程中产生的金属碎屑、车间粉尘进入导套配合面，减少导向件的磨损，延长模架的维护周期。

　　上模座中心位置设置模柄，直接与压力机滑块的安装孔配合，无需额外的夹板固定，安装时可以快速完成对位，模柄与上模座采用过盈配合加防转销固定，承受冲压过程中的往复冲击力时不会出现偏移。下模座通过T型螺栓与压力机工作台面锁紧，四角的安装孔做了沉头处理，螺栓头不会突出模座表面，避免送料过程中刮擦带料或者操作人员的工装。上下模之间的工作区域预留了足够的操作空间，手动送料时可以清晰看到刃口对位位置，搭配自动送料机使用时，模座侧面预留的传感器安装位可以直接接入误送检测装置，一旦出现带料送进位置偏差，设备会立刻触发急停，保护模具刃口不会崩损。

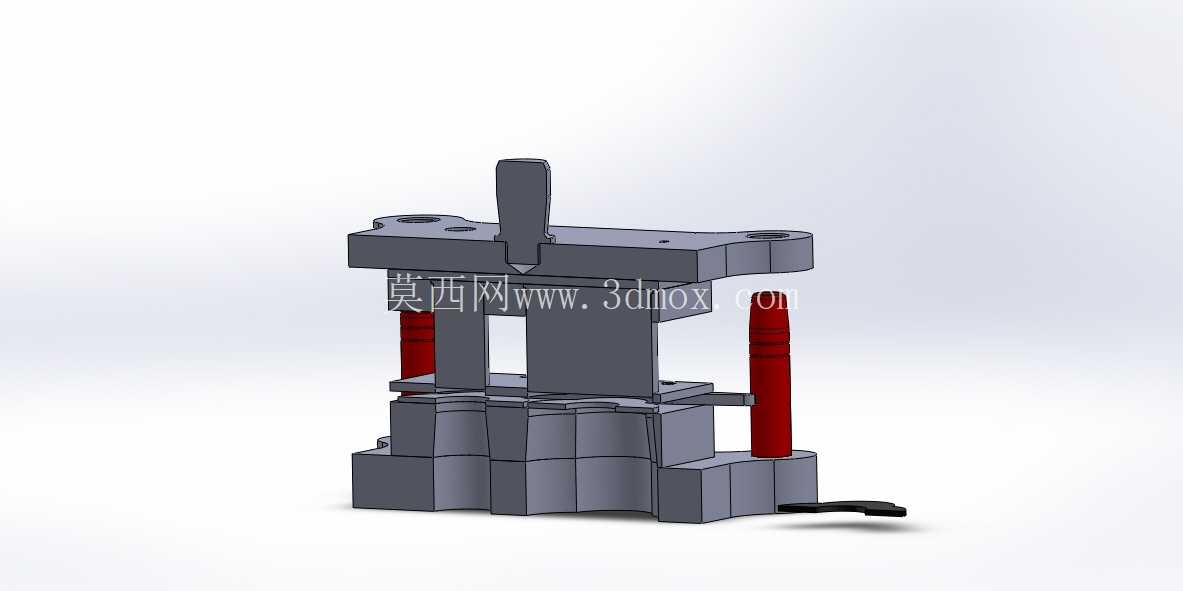

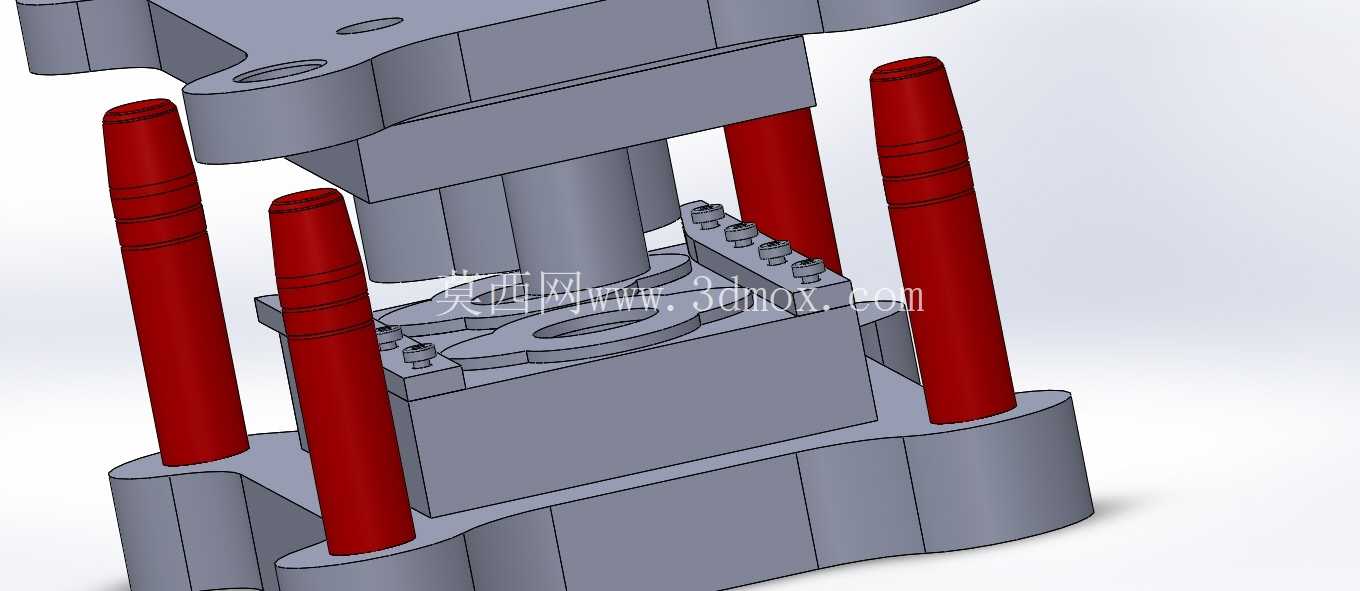

　　这套模具的成型工位采用镶块式结构，刃口部分使用硬质合金材料镶装，当刃口出现磨损或者崩缺时，不需要拆卸整套模架，只需要更换对应的镶块就可以快速恢复生产，大幅降低停机维护的时间成本。导柱的行程设计匹配常规100吨以内压力机的滑块行程，开模状态下上下模之间的开口高度足够操作人员清理废料、检查成型零件的质量，合模极限位置设置了限位柱，避免调整设备闭合高度时出现过压，损坏模架或者压力机台面。模架的上下模板采用45号钢调质处理，整体刚性足够承受连续冲压的交变载荷，长期使用不会出现模板变形导致的精度下降问题，导柱导套配合面做了高频淬火处理，表面硬度达到HRC58以上，耐磨性能可以满足百万次冲压的使用需求。

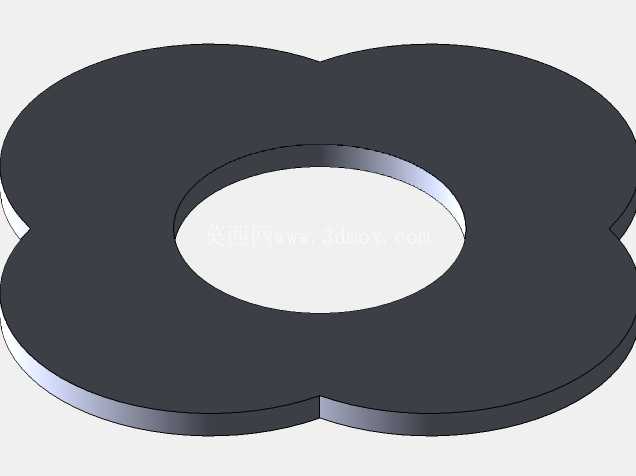

　　配套的成型零件可以根据实际生产需求更换不同的镶块，同一套模架可以适配多种外形相近的小尺寸冲压件生产，减少模架的重复投入成本，适合多品种小批量的五金加工车间使用。安装时需要先将模柄插入滑块安装孔，锁紧模柄压板后手动盘车检查导柱滑动是否顺畅，确认无卡滞后再锁紧下模座的固定螺栓，首次试冲时需要逐步调整闭合高度，先使用废料试冲确认刃口间隙均匀后再进行正式生产，日常使用中需要定期在导套注油孔添加润滑脂，保证导向副的润滑状态，避免干摩擦导致导柱拉伤。
