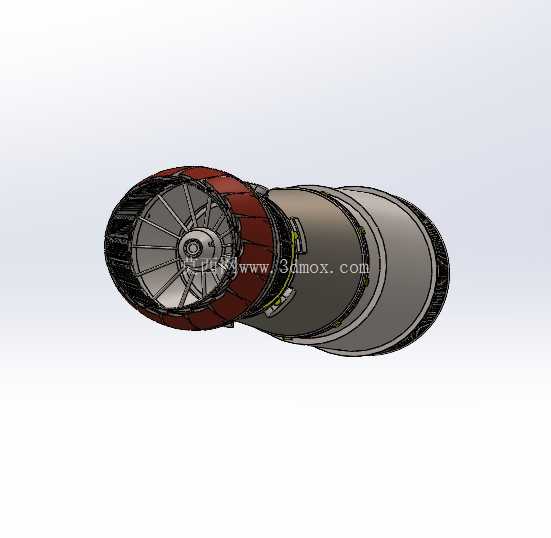

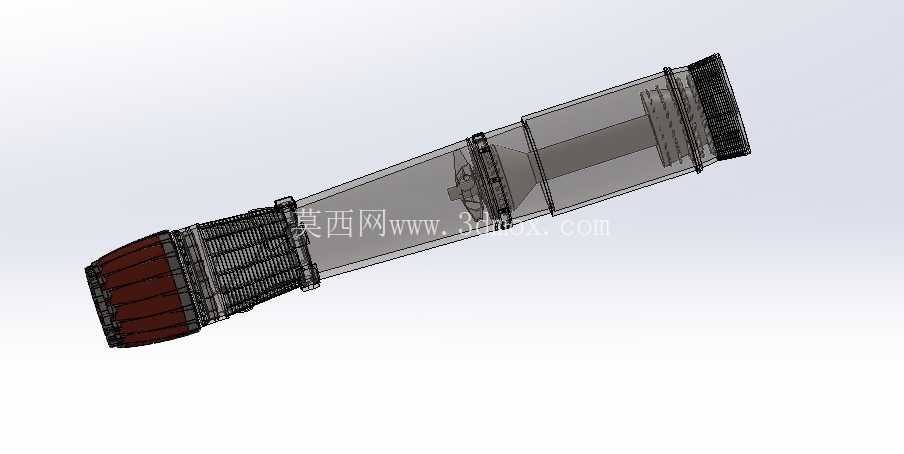

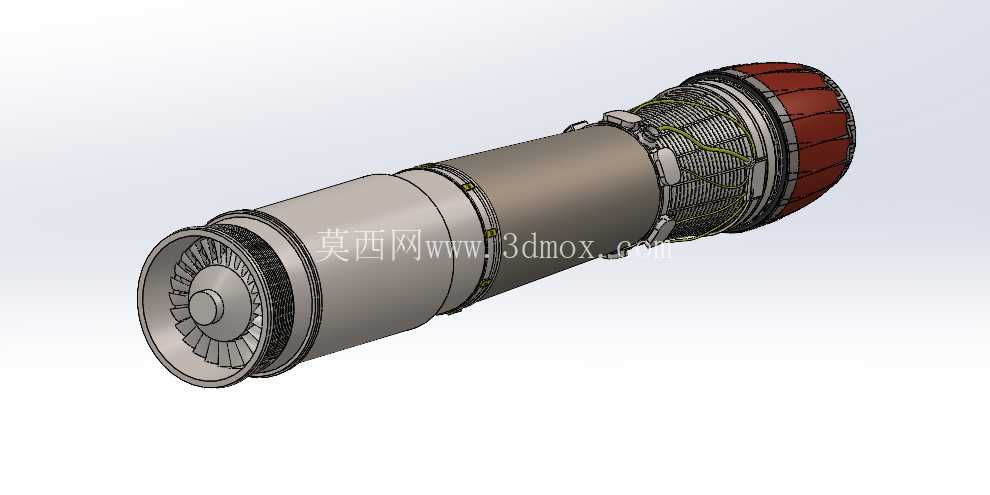

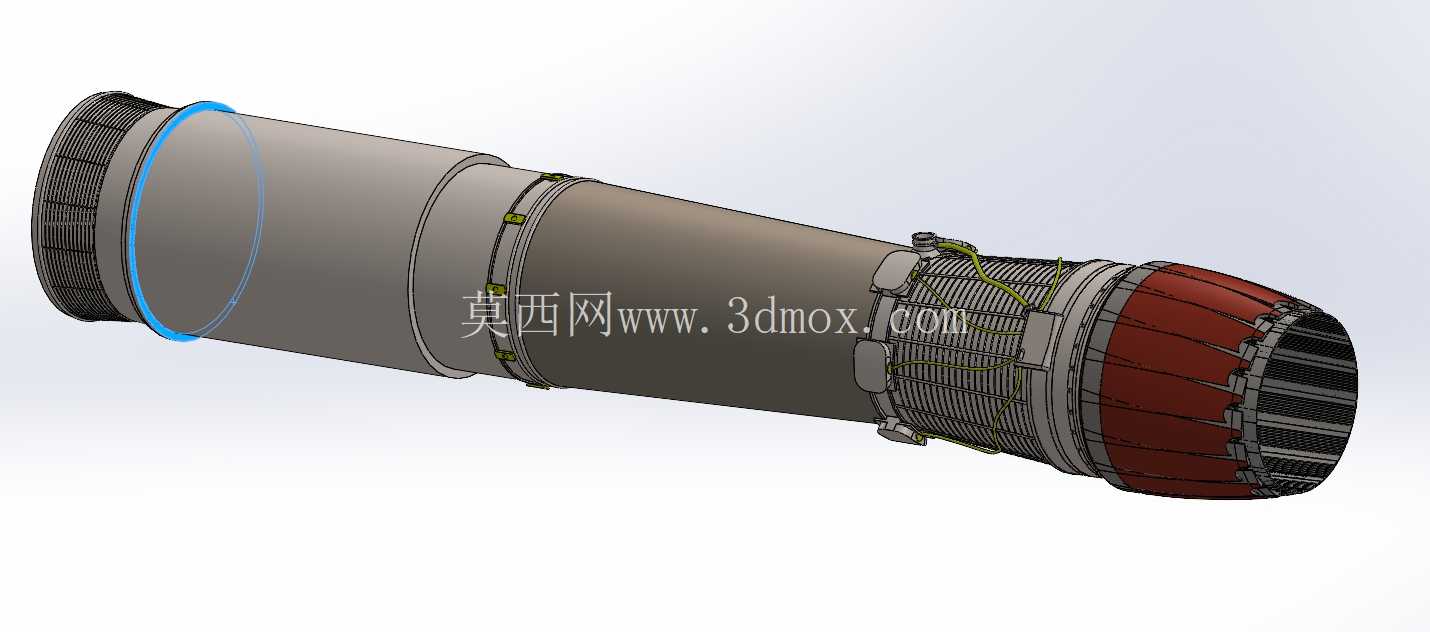

这款航空喷气动力装置的三维结构,还原了配装F-16战机的小涵道比涡喷发动机核心构造,从结构设计逻辑来看,整体采用分段同轴布局,从前到后依次为进气风扇段、压气机段、燃烧室段、涡轮段与尾喷管段,各段之间采用法兰止口定位加周向螺栓紧固的连接方式,既满足装配阶段的同轴度调校需求,也能适配后期维护时的分段拆解要求,无需整体吊装即可完成核心部件的检修更换。在实际航空应用场景中,该类动力装置需要承担战机从地面滑跑、亚音速巡航到超音速机动的全工况动力输出,因此结构设计上首先要满足高转速下的动平衡要求,风扇段采用宽弦叶片设计,叶片根部采用燕尾型榫头与轮盘连接,能承受高速旋转带来的巨大离心载荷,同时叶片前缘做了抗冲刷倒角处理,可应对进气道吸入的微小沙尘颗粒冲蚀,降低外场使用中的叶片损伤概率。
压气机段采用多级轴流结构,每级轮盘与叶片的配合间隙经过严格校核,既避免间隙过大导致的气压泄漏损失,也防止热态膨胀下叶片与机匣发生碰磨,机匣内壁设计有可调放气环槽,在发动机低转速工况下可主动释放部分压气机后段气流,防止喘振工况发生,保证动力输出的稳定性。燃烧室段采用环形腔结构,燃油喷嘴沿周向均匀布置,配合火焰筒壁面的气膜冷却孔,可在腔体内形成稳定的燃烧区域,同时将火焰筒壁面温度控制在材料耐受范围内,避免长时间高温工作导致的结构蠕变。
涡轮段与前端压气机、风扇采用同轴连接,高温燃气驱动涡轮旋转的同时,为前端部件提供动力输入,涡轮叶片采用空心气冷结构,内部设计有复杂的冷却流道,可引入压气机段的低温气流对叶片进行降温,满足高温燃气环境下的长时间工作要求。尾喷管段采用收敛-扩张结构,可根据不同飞行工况调整喷口截面面积,在亚音速阶段缩小喷口提升排气速度,超音速阶段扩张喷口匹配燃气膨胀比,最大化动力输出效率。从安装边界来看,整机采用圆柱段为主的外形结构,最大外径集中在风扇段与燃烧室段,安装时通过机匣上的主安装节与加力安装节将发动机固定在战机机身的发动机舱内,安装节的位置经过重心匹配设计,可将工作过程中的振动载荷均匀传递到机身承力结构上,避免局部应力集中。
各段外部预留了燃油管路、滑油管路、控制线缆的布置空间,管路沿机匣外壁的走线槽排布,既避免与周边机身结构发生干涉,也能减少高速气流下的管路振动。在结构建模过程中,各部件的配合公差参考了航空发动机的实际装配要求,转动部件与静子部件的间隙预留了热膨胀补偿量,连接螺栓的孔位完全对齐,可直接用于结构教学、原理演示,也能为航空动力相关的结构设计提供参考依据,帮助设计人员理解小涵道比涡喷发动机的整体布局逻辑、载荷传递路径与各系统的布置方式。
