V6引擎活塞连杆组件结构设计

　　这套活塞连杆组件是V型六缸内燃机核心运动部件，直接参与发动机做功循环的能量转换过程，在民用乘用车、轻型商用车的V6动力总成中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，其结构合理性直接决定整机的动力输出平顺性、燃油经济性与服役寿命。从实际装车场景来看，该组件工作在高温、高压、高交变载荷的极端环境下，活塞顶部直接接触燃烧室内最高可达上千摄氏度的燃气，往复运动过程中需要承受数倍于自身重量的惯性力，同时还要配合活塞环完成燃烧室密封、热量传导、机油控油等核心功能，连杆则需要将活塞承受的爆发压力可靠传递给曲轴曲柄销，把活塞的直线往复运动转化为曲轴的旋转运动，整套组件的运动精度直接影响发动机的NVH表现与机械效率。

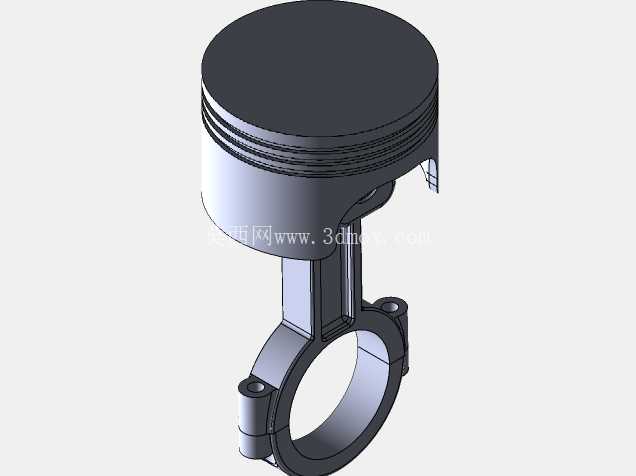

　　设计过程中首先要匹配V6引擎的缸径、冲程参数确定活塞的基本外形尺寸，活塞头部设置多道环槽，分别对应气环与油环的安装位置，气环环槽的尺寸精度需要保证密封燃气的同时避免环卡滞，油环环槽则需要设计回油孔结构，将缸壁上多余的机油刮下回油底壳，防止机油窜入燃烧室参与燃烧。活塞销座的位置需要经过偏心设计优化，抵消活塞换向时的敲击噪声，销孔内部需要加工出合适的配合公差，保证活塞销在工作温度下既能灵活转动又不会出现过大的配合间隙。裙部的型线设计采用中凸变椭圆结构，充分考虑热态下活塞的热膨胀变形量，保证活塞在全工况温度范围内都能与气缸壁保持合适的配合间隙，既不会出现冷态敲缸也不会出现热态拉缸。

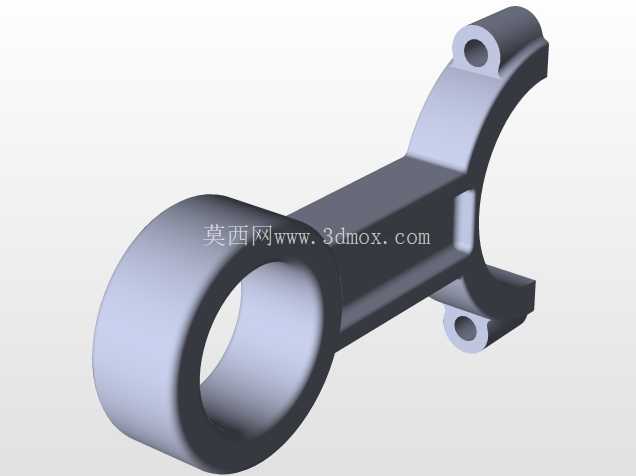

　　连杆部分采用分体式大头设计，连杆盖与杆身通过高精度定位结构与螺栓连接，大头孔与曲轴曲柄销配合，内孔需要加工出合适的表面粗糙度与圆度公差，保证轴瓦安装后能形成稳定的润滑油膜，杆身截面采用工字型结构，在保证足够的结构强度与刚度的前提下尽可能降低往复运动质量，减小惯性载荷，小头孔与活塞销配合，内部设置衬套安装位，衬套与活塞销之间保留合理的配合间隙，保证润滑充分。整套组件的安装边界需要严格匹配发动机气缸、曲轴、活塞销的对应尺寸，活塞的总长度需要保证在上止点时不会碰撞气门与气缸盖，在下止点时不会脱离气缸工作面，连杆的中心距需要匹配曲轴的曲柄半径与活塞的压缩高度，保证活塞的行程符合设计值，连杆大头的外形尺寸需要保证在曲轴旋转过程中不会与气缸体下部、曲轴平衡块发生运动干涉。

　　活塞环的开口间隙、侧隙、背隙都需要按照工况要求设定，保证热态下环的膨胀不会导致卡滞，同时密封性能满足要求。连杆螺栓的预紧力需要严格控制，既要保证连杆大头结合面的密封与定位可靠，又要避免螺栓过载屈服。在实际建模过程中，所有配合面的公差带都需要结合装配工艺要求设定，运动部件之间的间隙需要充分考虑热膨胀、弹性变形、润滑油膜厚度等因素，避免工作过程中出现卡滞、磨损过快等问题。组件的质量分配需要经过动平衡校核，同一台发动机上的各缸活塞连杆组件质量差需要控制在极小的范围内，避免曲轴旋转时出现过大的不平衡量，引发发动机振动。活塞顶部的燃烧室形状需要匹配气缸盖的燃烧室结构，配合形成合理的挤气面积，优化燃烧室内的混合气涡流，提升燃烧效率，降低排放。
