铝挤压型材配套3D打印滑动导向组件

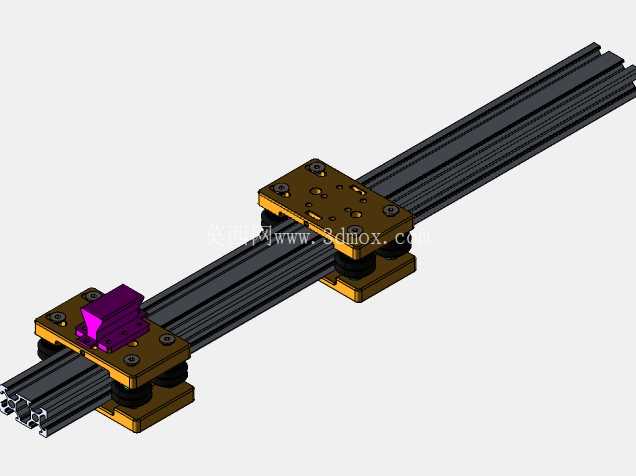

这套导向滑动组件适配2040系列铝挤压型材，是面向小型自动化工位、桌面级实验装置、DIY功能机架开发的低成本直线导向方案，核心采用3D打印成型的滑块主体搭配标准铝型材导轨，无需额外采购高成本线性导轨即可实现低负载工况下的平稳直线运动。从实际应用场景来看，这类组件常被用在桌面3D打印机的辅助运动轴、小型视觉检测工位的滑台调整、教学实验平台的位移模块、非标工装的手动调节结构上，尤其适合负载不超过5kg、运动速度低于0.5m/s、对导向精度要求在0.2mm以内的非高速重载场景，相比标准滚珠直线导轨，整套方案的物料成本能压缩到传统导轨的十分之一左右，且安装调试门槛极低，不需要专门的导轨安装基准面，直接依托铝型材本身的槽道即可完成装配。

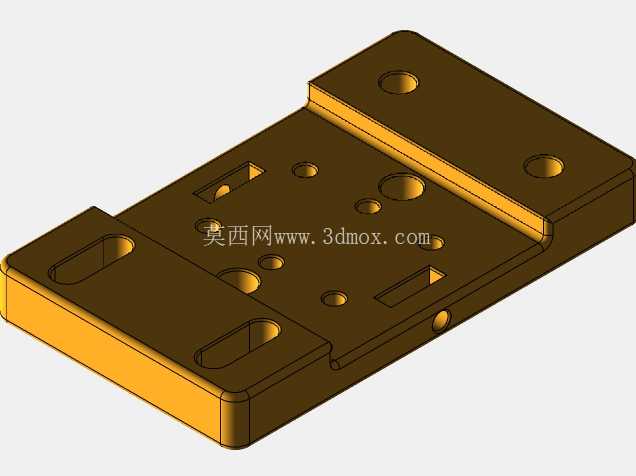

设计思路上，滑块主体采用分体式压紧结构，上下两块安装板通过弹性缓冲件连接，既可以通过调整锁紧螺钉的压紧力来控制滑块在铝型材导轨上的滑动阻尼，也能抵消一部分铝型材本身的直线度误差，避免滑块在型材拼接段或者型材轻微变形位置出现卡滞。滑块与铝型材槽道接触的位置预留了标准紧固件安装位，实际装配时可以根据使用场景更换不同类型的螺钉或者螺栓，既可以用手拧螺钉实现免工具的阻尼调节，也可以更换内六角螺钉提升锁紧可靠性，滑块顶部的安装面预留了多组标准安装孔位，能够直接固定小型执行元件、传感器支架、工装载板等功能部件，不需要额外设计转接板。

从安装边界来看，整套组件完全依托2040铝型材的截面尺寸设计，铝型材导轨的截面尺寸为20mm×40mm，滑块整体宽度与铝型材宽度保持一致，安装后不会超出铝型材的侧面轮廓，不会占用型材两侧的槽道安装空间，方便在同一根型材上同时安装其他传感器、拖链、线槽等辅件。滑块的有效滑动行程完全取决于所用铝型材的长度，理论上只要铝型材的直线度满足要求，滑动行程可以根据实际需求任意裁切，不需要对滑块本身做任何修改。滑块底部的弹性缓冲结构预留了1-2mm的压缩余量，既能在滑动过程中吸收轻微的振动，也能补偿铝型材表面的轻微凹凸不平，避免硬接触导致的滑动卡顿或者滑块磨损。

实际使用过程中，3D打印的滑块主体可以根据工况选择不同的打印材料，如果是低频率手动调节场景，用普通PLA材料打印即可满足使用需求；如果是需要频繁往复运动的场景，可以更换为PETG或者尼龙材料打印，提升滑块的耐磨性能；如果有低摩擦需求，还可以在滑块与型材接触的面粘贴聚四氟乙烯胶带，进一步降低滑动阻力。整套结构没有复杂的加工零件，除了3D打印的滑块主体和标准铝型材之外，其余全部是通用标准紧固件，不需要单独开模或者定制机加工零件，非常适合小批量快速搭建功能样机的时候使用，能够大幅缩短非标装置的搭建周期，降低前期研发的物料成本。

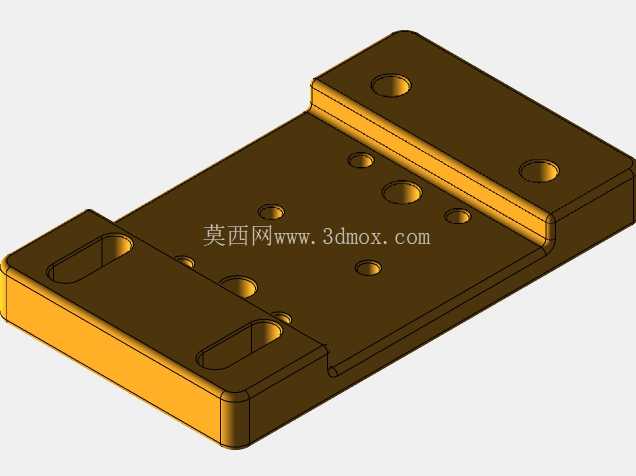

在结构细节上，滑块与铝型材槽道的配合面做了0.3mm的间隙设计，既不会因为间隙过大导致滑动过程中出现晃动，也不会因为间隙过小导致装配困难，即使是普通FDM3D打印机打印的零件，只要打印精度在0.2mm以内，不需要二次打磨处理就可以直接装配使用。滑块上的安装孔位采用通孔加沉台的设计，螺钉锁紧后头部不会高出滑块安装面，保证顶部安装的工装载板能够完全贴合滑块表面，避免出现安装倾斜。两块滑块安装板之间的弹性元件可以根据阻尼需求更换不同刚度的规格，如果需要更大的锁紧力，可以更换刚度更高的弹簧，或者直接增加锁紧螺钉的数量，整个结构的拓展性极强，能够根据不同的使用需求快速调整配置。
