英制标准管螺纹轮廓参数化草绘设计

在液压管路、气动系统、给排水管线以及工业流体输送场景中，管螺纹的牙型轮廓精度直接决定了管路连接的密封可靠性与装配同轴度，哪怕是牙型半角偏差0.5度、牙顶圆弧半径偏差0.01mm，都可能在高压工况下出现渗漏、螺纹咬死甚至连接脱开的故障，这也是管路结构设计中最容易被忽略却直接影响系统稳定性的细节。这套英制标准管螺纹的轮廓草绘，完全遵循对应标准的牙型几何参数搭建，没有采用软件自带的螺纹装饰线简化表达，而是通过方程驱动的方式逐段定义牙型的几何边界，从根本上避免了手动标注尺寸带来的累积误差，能直接用于后续的螺纹实体切削、密封配合面公差校验以及专用螺纹刀具的轮廓核对。

从实际工程应用的角度看，很多设计人员在做管路接头建模时，习惯直接调用软件内置的螺纹特征生成简化模型，这类模型仅能满足外观展示需求，一旦涉及到螺纹配合的干涉检查、密封面接触应力仿真、或者定制非标准长度的螺纹接头时，简化模型的几何偏差就会直接导致仿真结果失真、加工出的零件无法与标准管箍实现有效啮合。这套轮廓草绘把牙顶的圆弧过渡、牙侧的倾斜角度、牙底的圆弧半径都做了精确的几何约束，每一段曲线都和标准规定的参数完全对应，不管是用来做外螺纹的车削路径参考，还是内螺纹的攻丝底孔尺寸校验，都能直接提取几何元素使用，不需要二次修正轮廓尺寸。

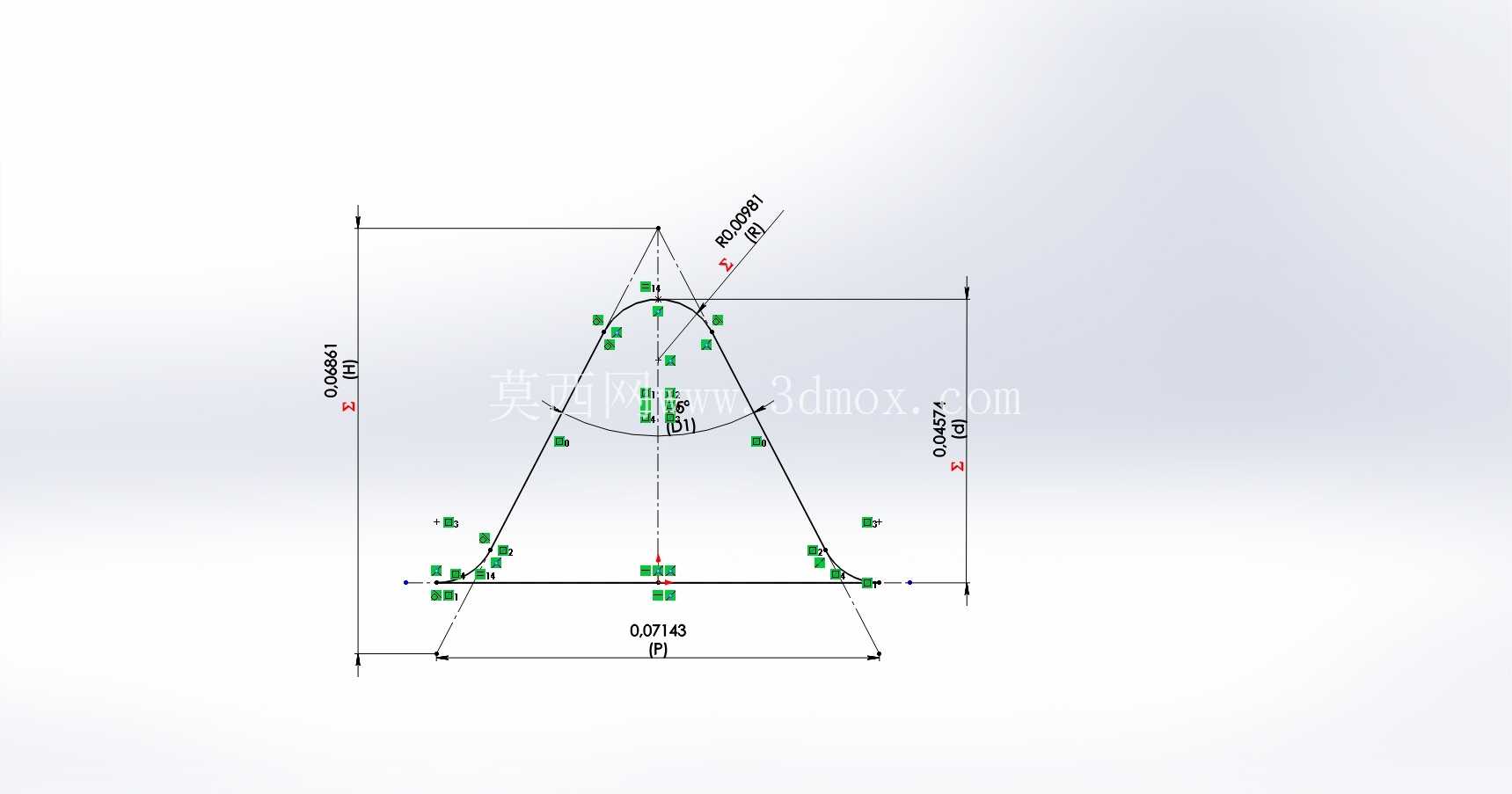

在设计思路上，这套草绘没有采用逐段绘制直线圆弧再逐一标注尺寸的常规方式，而是先建立了螺纹轴线的基准中心线，再以牙型的基本三角形为基础，通过方程约束牙顶、牙底的修形曲线位置，同时把螺纹的螺距、牙型高度、锥度参数都做成了可调整的关联参数，后续如果需要适配不同规格的英制管螺纹，只需要修改对应的参数值，整个轮廓就会自动更新，不需要重新绘制几何元素，能大幅减少同系列不同规格螺纹轮廓的重复建模工作量。草绘的几何约束完全遵循工程制图的规范，所有尺寸都以螺纹轴线为基准标注，避免了尺寸链换算带来的误差，同时预留了足够的安装边界参考：轮廓外侧标注了螺纹大径的极限偏差范围，内侧标注了小径的加工余量参考，不管是做接头的外螺纹设计，还是做阀体、泵体上的内螺纹孔设计，都能直接参考这个轮廓确定加工的进退刀位置，避免螺纹加工深度不足导致的装配不到位问题。

在实际的设备装配场景中，英制管螺纹多用于需要密封的管路连接部位，比如液压站的出油口、气动阀的进气接口、消防管路的快速接头位置，这些部位的螺纹牙型如果存在轮廓偏差，装配时即使缠好生料带、涂好密封胶，在长期受压力冲击、温度变化的工况下，依然会出现渗漏问题。这套精确的轮廓草绘，能帮助设计人员在建模阶段就核对螺纹配合的过盈量，确认牙侧的接触面积是否满足密封要求，避免后期做样机测试时反复修改接头尺寸。另外在做螺纹加工的工装设计时，比如定制板牙、丝锥的轮廓，也可以直接提取这个草绘的轮廓线作为刀具的刃形参考，不需要再手动查标准换算坐标点，能减少刀具设计的出错概率。

从安装边界的角度考虑，草绘中明确标注了螺纹收尾的长度参考，以及牙型起始点的位置偏移量，设计人员在布置管路接口时，可以直接根据这个轮廓确定接头的最小安装空间，避免因为螺纹旋合长度不足导致的连接强度不够，也能避免相邻管路接头因为空间预留不足出现装配干涉。很多新手设计人员在做管路布局时，往往只考虑螺纹的公称通径，忽略了牙型本身的径向尺寸以及螺纹收尾的轴向长度，最后装配时才发现接头和周边的结构件碰在一起，不得不临时修改管路走向，有了精确的轮廓参考，就能在三维布局阶段提前规避这类问题。

另外，这套轮廓草绘的几何元素都是完全约束的状态，不会因为拖动或者参数修改出现几何变形，每一个点的位置都有对应的参数或者约束控制，不管是用来生成三维的螺纹实体，还是导出二维的工程图纸标注牙型细节，都能保证几何精度完全符合标准要求，不会出现轮廓失真的问题。对于经常做管路系统设计、液压阀块设计的工程师来说，这种参数化的标准轮廓草绘，能大幅提升日常建模的效率，也能从设计源头减少因为螺纹轮廓不标准带来的加工、装配故障。
