储槽应急阀配套集水法兰结构

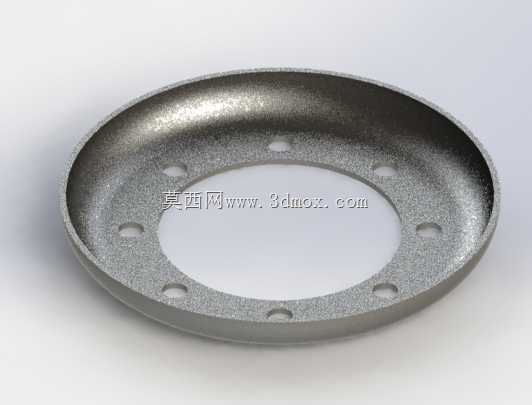

　　在常压钢制储槽的罐壁下部排水系统设计中，这类带集水凹腔的法兰是应急排水阀组的核心安装连接件，和常规平焊法兰的平面密封结构不同，它自带的浅盘形凹腔直接贴合罐壁外侧焊接，能把罐壁隔舱区域的积液完全导排到阀口位置，避免罐底角落残留积液无法排出的问题。做储槽配管设计的时候经常会碰到一个痛点：常规平法兰直接焊在罐壁上，法兰密封面和罐壁齐平，罐壁和罐底角焊缝位置的积液会滞留在隔舱的低洼死角，哪怕应急阀全开，残留的积液也没法完全排净，尤其是储存带少量沉积杂质的介质时，死角位置长期积液会加速罐壁腐蚀，还会在检修排残的时候带来额外的清罐工作量。这个法兰的设计刚好针对性解决了这个问题，冲压成型的浅凹腔深度刚好匹配罐壁角焊缝的余高，

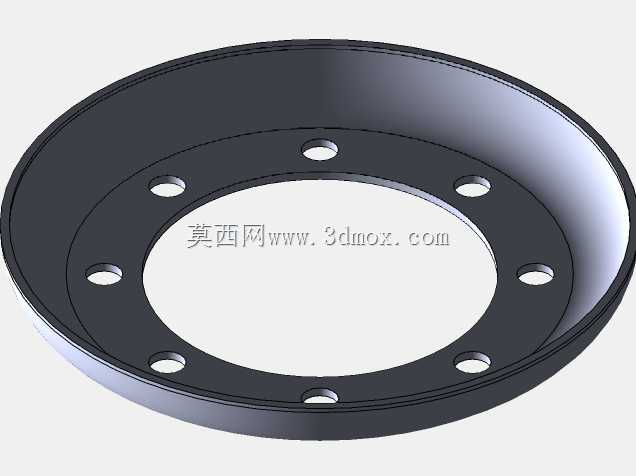

　　焊接的时候凹腔的内边缘沿着罐壁开孔的外周满焊，凹腔的最低点刚好对准应急阀的安装中心，整个隔舱内的积液会顺着罐壁坡度自然汇流到凹腔内部，不会在角焊缝位置形成滞留死区。从安装边界来看，法兰的中心开孔通径和4英寸应急阀的通径完全匹配，外周均匀分布的8个螺栓孔是标准的法兰连接孔位，螺栓孔的中心圆直径和对应压力等级的法兰尺寸一致，不需要额外加工适配，直接和应急阀的法兰端面对接，用标准螺栓紧固就能完成密封。凹腔的外翻边宽度刚好覆盖罐壁开孔周边的焊接热影响区，焊接的时候不需要额外做补强板，法兰本体的板材厚度就可以满足开孔补强的强度要求，省去了额外下料补强板、配焊的工序，现场安装的时候效率能提升不少。建模的时候要特别注意几个细节：

　　首先是凹腔的冲压拔模斜度，不能做成直壁结构，不然冲压成型的时候容易出现板材拉裂的问题，斜度控制在3度左右，既不影响积液汇流，也能满足冲压工艺的成型要求；然后是螺栓孔的位置度，因为要和标准阀门法兰配对，孔位的位置度公差要控制在0.2mm以内，不然现场安装的时候会出现螺栓穿不进去的问题；还有凹腔和法兰密封面的平面度，密封面是和阀门垫片接触的位置，平面度公差要控制在0.1mm以内，避免紧固之后出现密封泄漏。实际应用的时候，这类法兰主要用在车载储槽、立式常压储槽的应急排水口位置，尤其是需要定期排残、检修的储槽，配套这种带集水腔的法兰，排残的时候能把隔舱内的介质完全排净，减少残留介质带来的安全隐患。和常规的法兰加集水槽的焊接结构相比，

　　这种一体冲压成型的法兰没有额外的拼接焊缝，焊接工作量更小，泄漏点更少，长期使用的时候不会因为拼接焊缝腐蚀出现渗漏问题。设计的时候还要考虑焊接变形的控制，因为法兰和罐壁焊接的时候，焊接热输入会让法兰密封面产生翘曲，所以法兰本体的厚度要比同压力等级的平法兰厚1-2mm，预留足够的加工余量，焊接完成之后再对密封面进行二次精加工，保证密封面的平面度满足密封要求。另外凹腔的内表面要做圆滑过渡，不能有尖锐的棱角，避免积液里的杂质在棱角位置沉积，长期堆积堵塞阀口，圆滑过渡的曲面也能让积液汇流更顺畅，排残的时候流速更稳定，不会因为截面突变产生涡流带起沉积的杂质。在三维建模过程中，要先确定中心通径、螺栓孔中心圆、凹腔深度这几个核心尺寸，再通过旋转凸台做出法兰的基体轮廓，之后用拉伸切除做出螺栓孔和中心通径，最后对凹腔的所有棱边做圆角处理，避免应力集中。做装配验证的时候，要把对应型号的应急阀模型装配到法兰上，检查螺栓是否能顺利穿入，阀瓣的开启行程是否会和法兰的凹腔产生干涉，还要模拟罐壁的安装位置，检查凹腔和罐壁的贴合度，确认焊接边的宽度满足焊接工艺要求。这类结构看起来简单，但是在实际储槽运维中能解决很实际的排残不彻底问题，很多现场改造的时候都会把原来的平法兰换成这种带集水腔的法兰，减少清罐的频次，降低运维的工作量。
