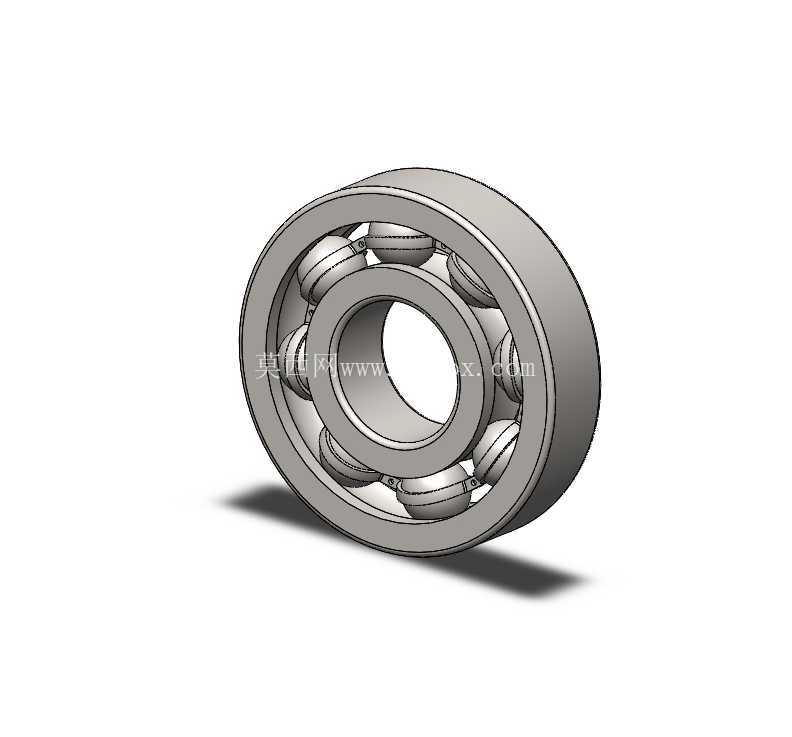

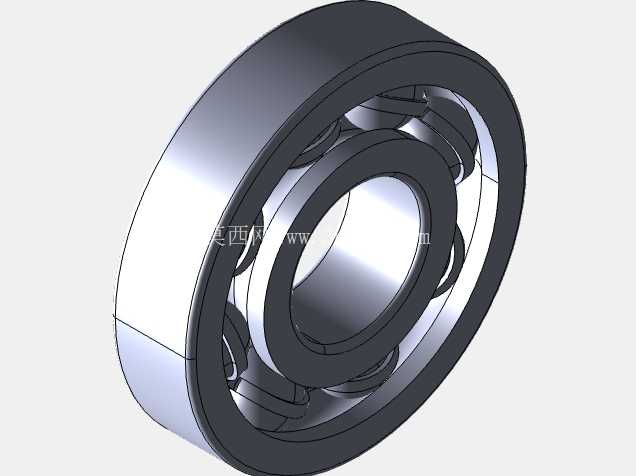

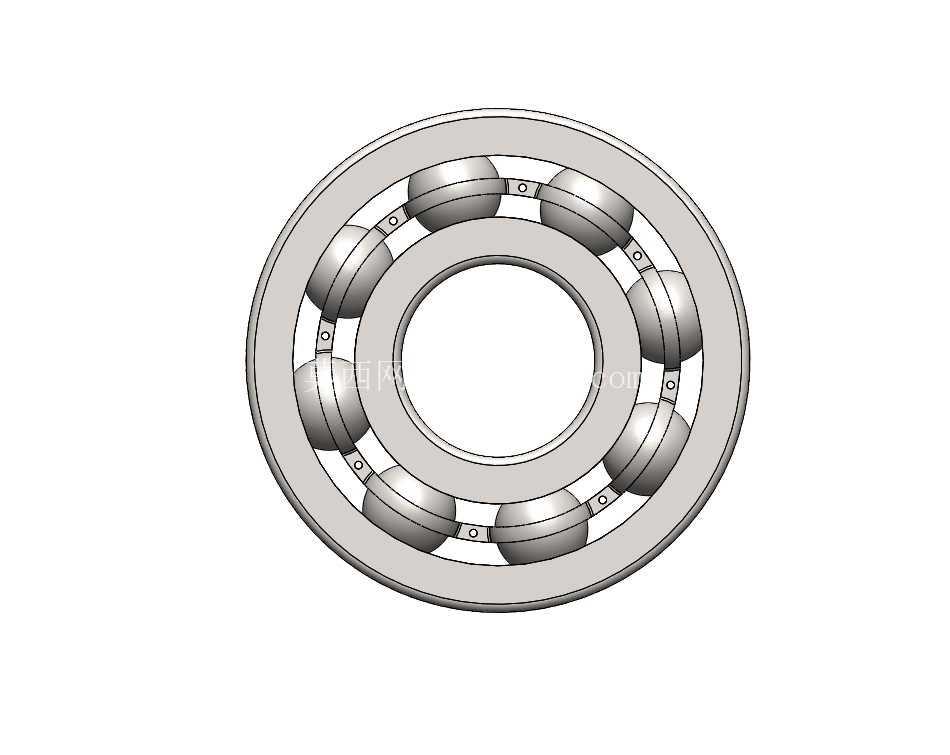

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，这款深沟球结构的滚珠轴承，可适配电机输出轴、输送机辊筒、机床主轴箱、小型减速机输入输出端等多类常规旋转支撑场景，能在中等转速、恒定径向载荷的工况下保持稳定的运转精度，相比滑动轴承结构，其启动摩擦阻力更小，运转过程中的温升控制表现更优，日常维护无需频繁加注润滑脂，适配多数通用工业设备的长期运转需求。

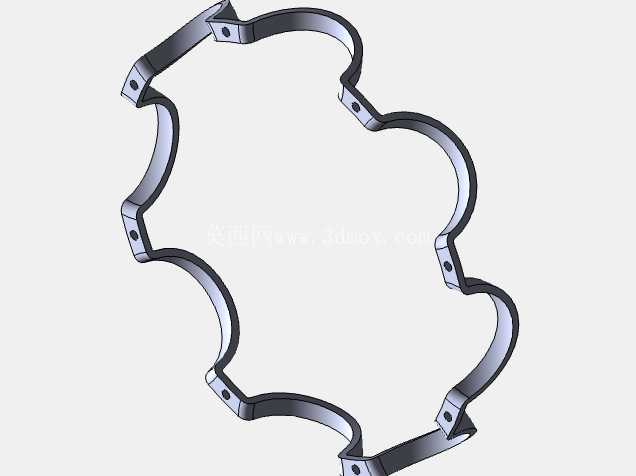

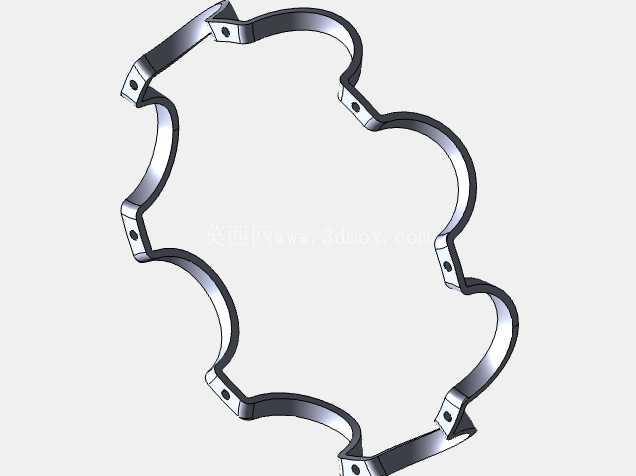

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道设计，内圈与轴采用过盈配合实现周向固定，外圈与轴承座孔采用过渡配合兼顾安装便捷性与同轴度要求，滚动体选用均匀分布的钢制滚珠，通过冲压保持架实现相邻滚动体的等距分隔，避免滚动体在运转过程中发生相互摩擦碰撞，同时保持架的兜孔间隙经过合理预留，可容纳少量润滑脂形成长期油膜，降低滚动体与滚道之间的接触磨损。设计过程中优先保证滚道的曲率半径与滚珠直径的匹配度，滚道曲率通常取滚珠直径的52%-53%，既可以保证足够的接触承载面积，又能避免滚珠在滚道内出现卡滞，同时内圈与外圈的挡边高度经过反复校核，既能够承受少量的轴向窜动载荷，又不会在轴承安装过程中出现滚珠脱出的问题。

　　从安装边界尺寸来看，这类轴承的内径、外径、宽度尺寸均遵循通用轴承的尺寸系列标准，设计选型时可直接根据轴径、轴承座安装孔位尺寸匹配对应型号，内圈的倒角尺寸、外圈的安装圆角均做了标准化处理，可避免安装过程中出现与轴肩、座孔台阶的干涉问题，轴承的径向游隙按照普通组级别设计，适配常规工作温度下的轴系热胀冷缩余量，不会因运转温升导致游隙过小出现抱死，也不会因游隙过大出现轴系跳动超差的问题。

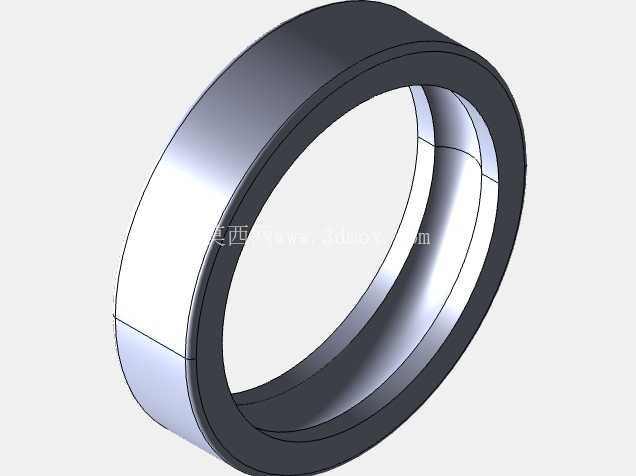

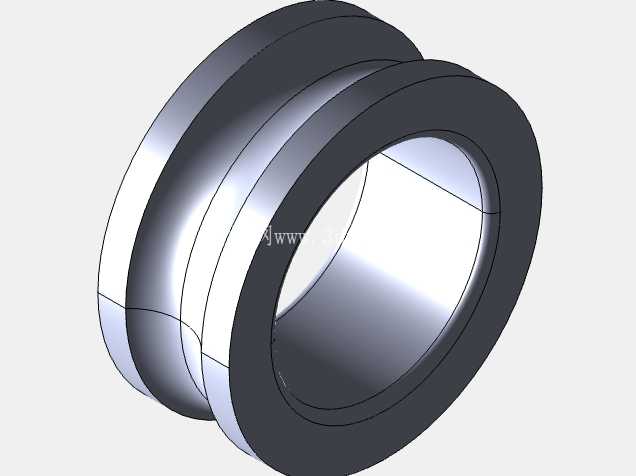

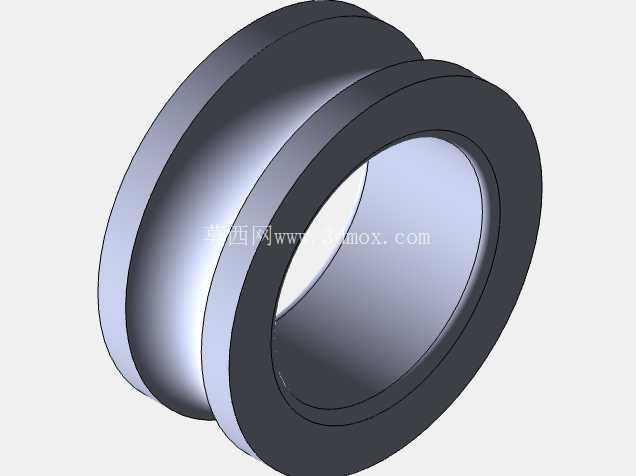

　　在三维建模过程中，对滚道的曲面轮廓做了连续曲率处理，滚动体与滚道的接触位置按照实际接触角做了装配约束，保持架的兜孔位置与每颗滚动体的中心保持严格同轴，整体装配模型可直接用于后续的轴系装配干涉检查、运转模拟仿真，也可作为设备BOM清单中的标准件模型直接调用，无需重复建模。实际应用中，这类轴承可覆盖从家用小型电机到工业输送设备、农业机械、工程机械附属旋转机构的多数支撑需求，在无强冲击载荷、转速处于中低区间的工况下，其使用寿命可达到数万小时，设计时仅需根据实际载荷大小、转速区间匹配对应的润滑方式与密封结构，即可满足不同场景的使用要求。建模时还充分考虑了工程出图的便利性，模型的所有尺寸参数均可直接关联生成工程图的尺寸标注，内圈、外圈、滚动体、保持架的单独零件模型可拆分用于后续的有限元受力分析，模拟不同载荷下滚道的接触应力分布、保持架的形变情况，为轴承的选型校核提供直观的三维模型支撑。
