带可换硬质合金刀齿的盘式铣削刀具结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150259
  • 带可换硬质合金刀齿的盘式铣削刀具结构
  • 带可换硬质合金刀齿的盘式铣削刀具结构
  • 带可换硬质合金刀齿的盘式铣削刀具结构
  • 带可换硬质合金刀齿的盘式铣削刀具结构
  • 带可换硬质合金刀齿的盘式铣削刀具结构
  • 带可换硬质合金刀齿的盘式铣削刀具结构

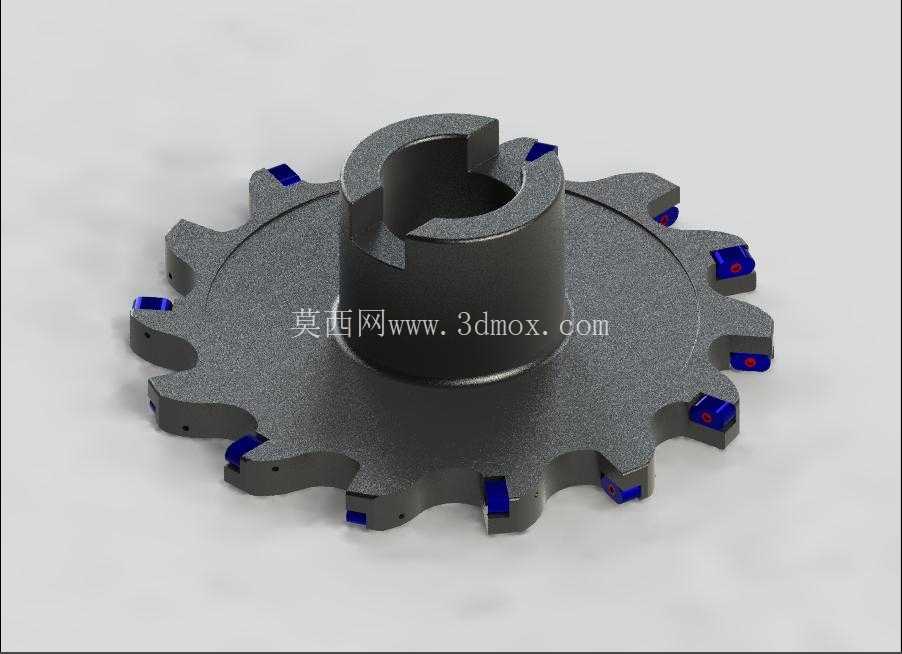

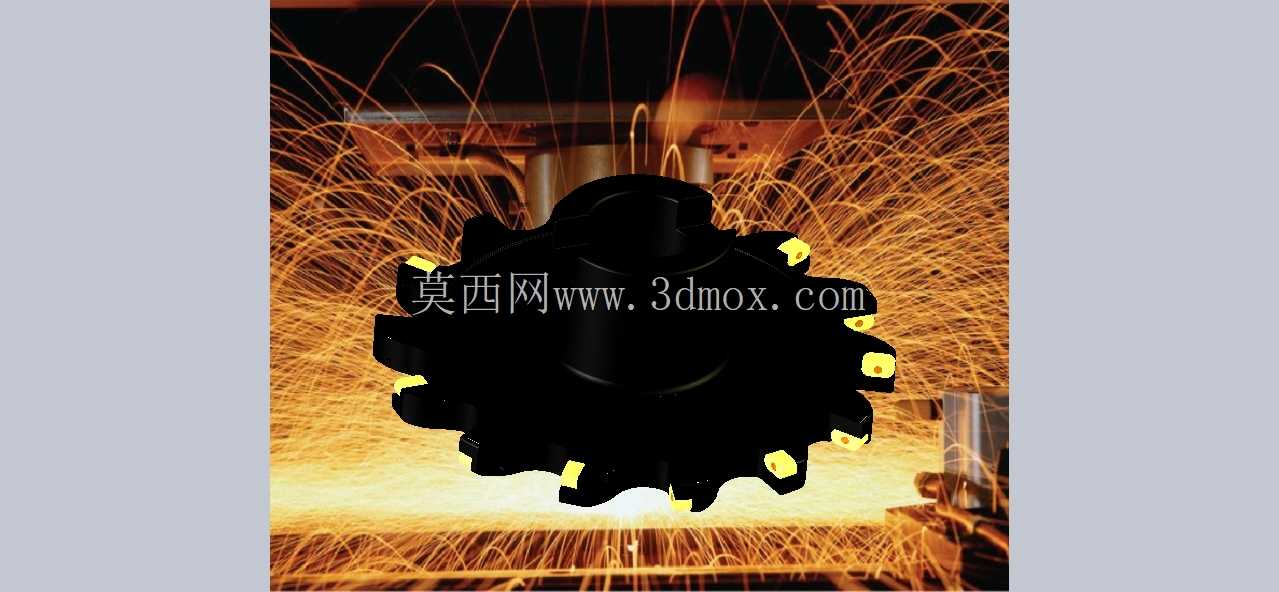

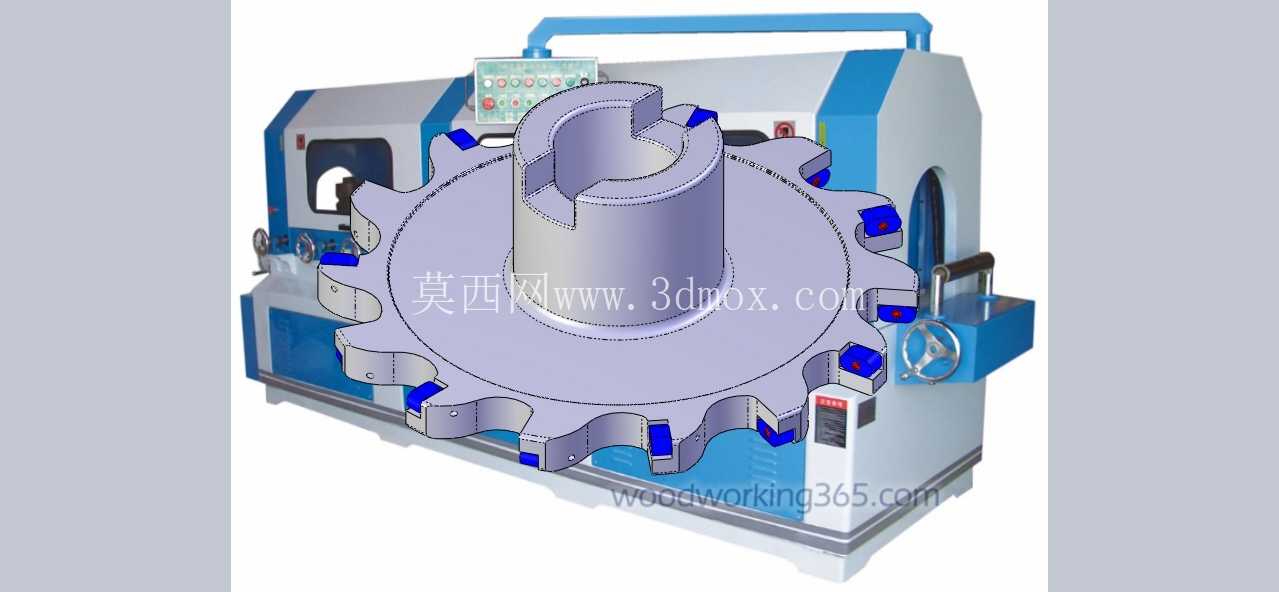

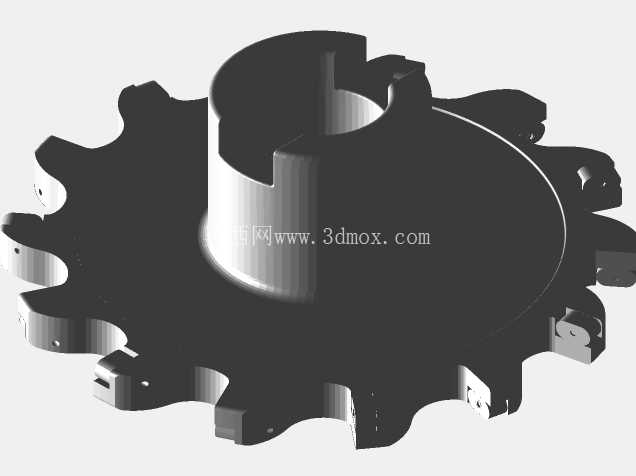

  这款盘式铣削刀具主要面向金属切削加工场景,在普通铣床、加工中心的平面铣削、台阶面铣削工序中应用广泛,尤其适合铸铁、碳钢类工件的大余量粗加工工序,能在单次走刀中完成较大宽度的材料去除,相比立铣刀加工大平面的效率提升40%以上。从结构设计来看,刀体采用整体合金钢调质处理,中心设置带键槽的安装孔,键槽采用通槽设计,可与机床主轴端面的传动键配合传递扭矩,避免高速切削时刀体与主轴之间出现打滑,安装孔的公差按照H7级精度设计,与主轴定位轴颈的配合间隙控制在0.02mm以内,保证装夹后的同轴度要求。

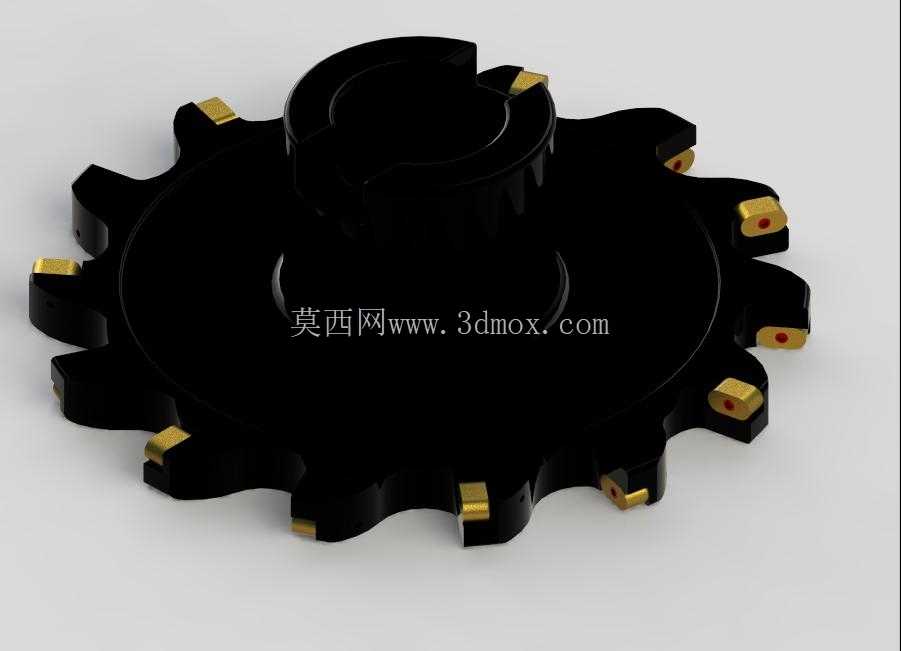

  刀体外缘均匀分布12个刀齿安装位,每个安装位设置定位槽与螺钉锁紧孔,硬质合金刀片通过沉头螺钉固定在刀座上,刀片磨损后可单独更换,无需整体报废刀体,能有效降低加工耗材成本。刀片采用带后角的方形硬质合金刀片,切削刃突出刀体端面1.5mm,突出外圆2mm,切削时每个刀齿依次参与切削,刀齿的排布采用不等分齿距设计,相邻刀齿的夹角相差2度,可避免切削过程中产生周期性共振,降低加工表面的振纹风险。

  刀体的端面设置多个减重孔,在保证整体结构强度的前提下降低刀体自重,减少主轴高速旋转时的动不平衡量,刀体的最大外圆直径为160mm,安装孔直径为32mm,刀体总厚度为40mm,安装时需保证刀体端面与主轴端面的贴合度达到85%以上,装夹后需进行动平衡测试,平衡等级需达到G6.3以上才能用于3000rpm以上的高速切削。在实际切削作业中,该刀具的每齿进给量可设置在0.1-0.2mm/r,切削线速度根据加工材料调整,加工碳钢时线速度控制在120-180m/min,加工铸铁时可提升至150-220m/min,切削时需配合乳化液进行冷却,避免刀片因过热出现崩刃。

  设计过程中重点考虑了刀齿的受力分布,每个刀座的支撑面与刀片底面完全贴合,锁紧螺钉的预紧力控制在12N·m,既保证刀片装夹稳固,又不会因预紧力过大导致刀片出现内应力碎裂。刀体的外缘齿根位置设置圆弧过渡,避免应力集中导致刀体在大切削力下出现齿根断裂的问题,过渡圆弧半径为3mm,经过有限元受力分析,在最大切削抗力1200N的工况下,齿根位置的最大应力为280MPa,低于合金钢调质后的屈服强度,满足长期使用的强度要求。这款刀具在模具钢加工、铸件飞边去除、钢结构件平面加工等场景都有稳定的表现,相比焊接式盘铣刀,可换刀片的设计能减少换刀停机时间,刀片更换后无需重新对刀,定位精度可控制在0.02mm以内,能保证加工尺寸的一致性。
