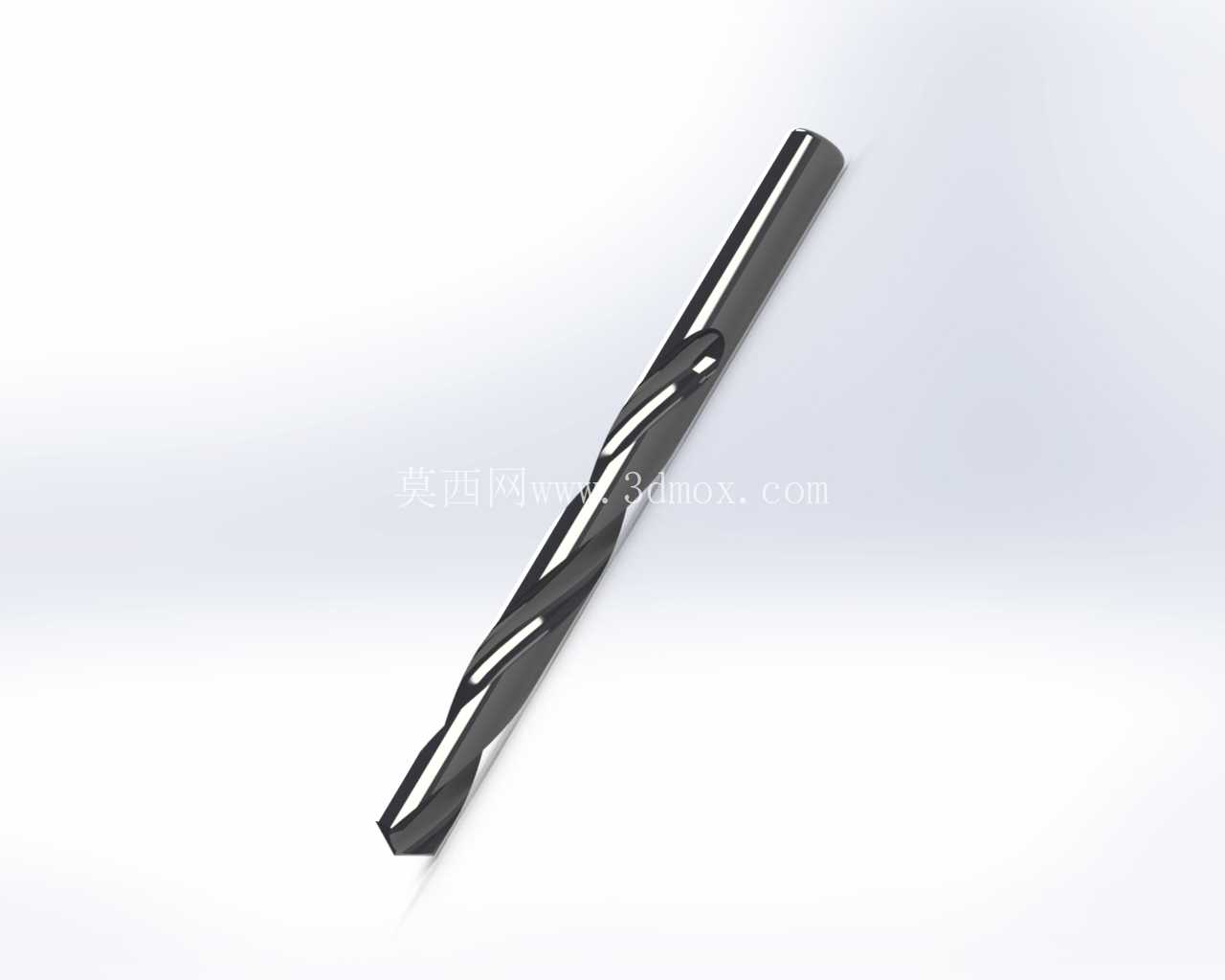

标准直柄麻花钻工业切削刀具结构

　　这款直柄麻花钻是金属切削加工领域最常用的孔加工刀具，日常在普通钻床、立式加工中心、手持电钻等设备上都能见到它的身影，不管是普通碳钢工件的预制孔加工、装配环节的安装孔钻削，还是模具钢坯料的初孔定位，都能适配对应的加工场景。从结构设计来看，这款钻头采用经典的双螺旋槽结构，螺旋角选取了通用加工最常用的30度设计，这个角度的排屑槽既能保证钻削过程中铁屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头崩刃或者孔壁刮伤，又能保证钻尖部分有足够的刚性，不会因为螺旋角过大导致钻尖强度不足，在加工硬度较高的钢材时出现崩尖问题。

　　钻尖部分采用标准的118度顶角设计，这是针对普通钢材、铸铁等常见金属材料优化的角度，钻削时轴向阻力适中，横刃经过标准的修磨处理，减少了钻孔初始阶段的轴向挤压力，避免钻孔刚开始时出现钻头滑移、孔位偏移的问题，能够保证孔位的初始定位精度。直柄的夹持部分采用标准的圆柱柄设计，夹持直径和钻头工作部分直径保持一致，能够适配普通钻夹头、弹簧夹头等多种常见的夹持结构，不需要额外的过渡套就可以直接装夹，装夹时的夹持长度建议不小于柄部直径的1.5倍，避免钻削过程中出现钻头打滑、摆动的问题，影响钻孔精度甚至造成钻头断裂。

　　从尺寸边界来看，这款钻头的工作部分长度和总长度的比例符合通用直柄麻花钻的标准规范，排屑槽的长度覆盖了常规钻孔深度的需求，加工深度不超过3倍钻头直径的通孔或者盲孔时，不需要额外的深孔加工工序就可以一次成型，槽背的棱带设计经过优化，既能够减少钻头和孔壁之间的摩擦面积，降低钻削过程中的发热，又能起到导向作用，保证钻孔的直线度，减少孔壁的锥度误差。在实际使用场景中，这款钻头可以覆盖绝大多数常规金属加工的钻孔需求，不管是设备维修现场的临时钻孔作业，还是批量生产线上的零件孔加工，都能稳定发挥作用，针对不同的加工材料，只需要调整对应的主轴转速和进给量，就可以获得不错的加工效果，比如加工普通Q235钢材时，线速度控制在25-30m/min区间，进给量根据钻头直径调整到0.1-0.2mm/r，就能保证钻削过程顺畅，钻头的使用寿命也能维持在合理区间。

　　设计这款钻头的三维模型时，重点还原了螺旋槽的曲面形态、钻尖的切削刃角度、棱带的宽度细节，这些细节都是实际加工中会直接影响切削性能的关键结构，螺旋槽的截面曲率经过反复核对，保证和实际刀具的槽型一致，切削刃的后角也按照实际刀具的参数做了还原，避免建模时出现刃口零后角或者负后角的错误，保证模型用于装配仿真、加工模拟时能够准确反映真实刀具的加工状态。另外，钻头的尾部倒角也做了还原，方便装夹时能够顺利导入夹头，不会出现柄部卡滞的问题，整体结构没有多余的装饰性设计，完全按照工业实际使用的刀具结构进行建模，能够直接用于刀具库搭建、加工工艺仿真、装配干涉检查等工程场景，在做夹具设计时，也可以直接调用这个模型来核对钻头和夹具之间的安全间隙，避免实际加工时出现刀具和夹具碰撞的问题。
