管道焊接对口夹紧工装结构设计

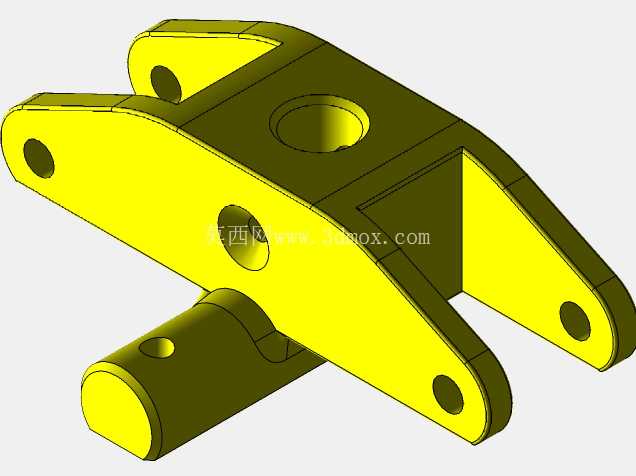

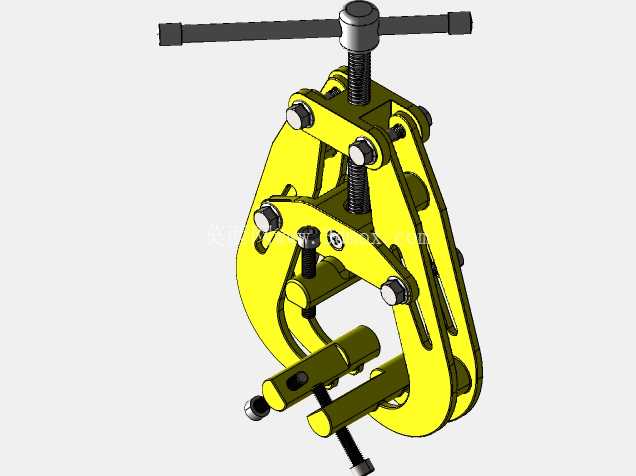

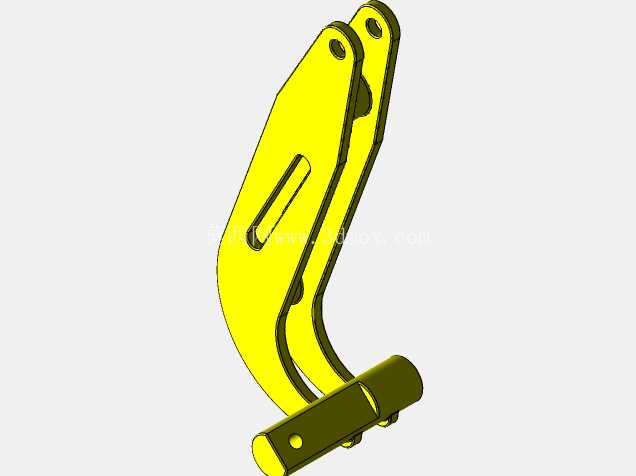

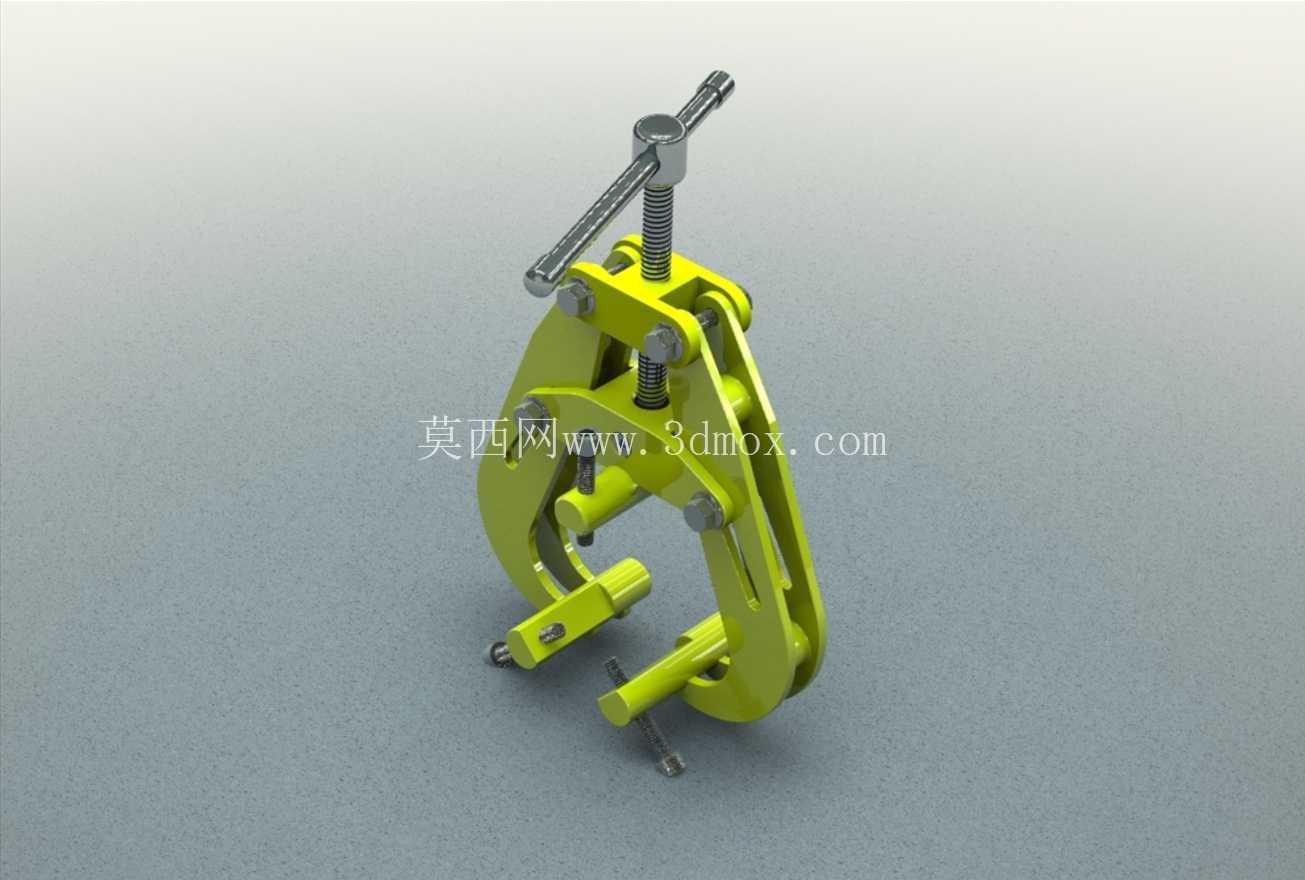

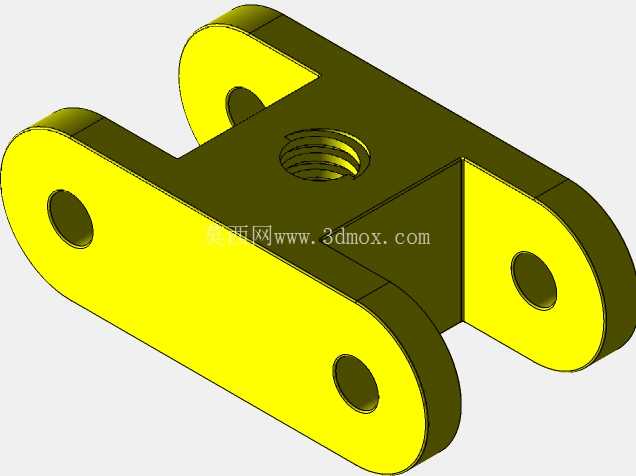

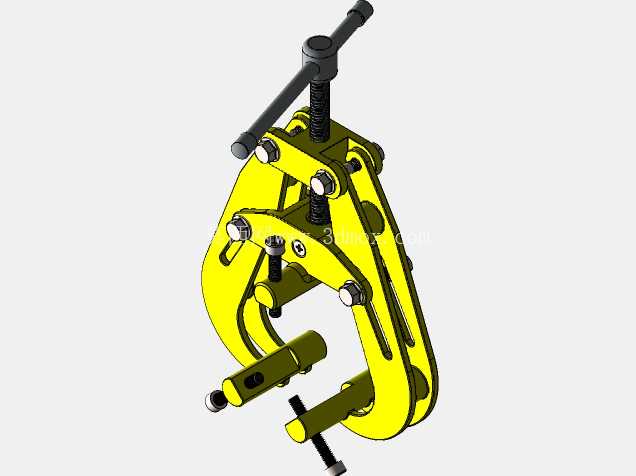

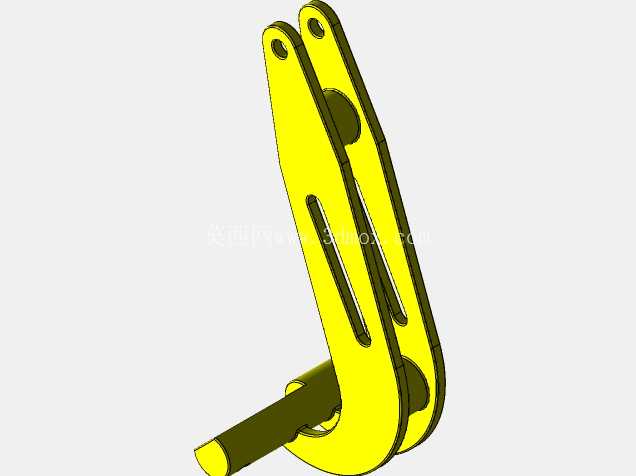

　　从结构功能来看，整套工装采用对称式夹臂布局，主体承力部件通过多组铰接销轴连接，配合顶部的T型旋压螺杆提供夹紧驱动力，转动螺杆手柄时，夹臂会沿铰接点同步收拢，让两组弧形定位卡口牢牢环抱在待对接的两根管道外壁上，不需要额外点焊固定就能完成两根管道的同轴定位，夹紧过程中可以通过微调螺杆进给量调整坡口间隙，配合夹臂上的辅助顶丝结构，能够快速修正管道对口的错边量，保证整圈焊口的错边量控制在焊接工艺允许的公差范围内。在长输管线铺设、工业工艺管道安装、压力容器接管焊接这类现场施工场景里，管道焊口的对口精度直接决定焊缝成型质量与后续管线运行的承压可靠性，传统人工借助撬棍、码板配合点焊固定对口的方式，不仅需要多人配合耗时久，还容易出现错边、坡口间隙不均的问题，甚至点焊固定的临时焊点在后续正式焊接时容易产生未熔合、应力集中的缺陷，这款管焊钳正是针对这类现场焊接痛点设计的专用对口夹紧工装。

　　设计阶段首先考虑的是现场施工的操作便捷性，整体采用开放式的C型夹臂结构，不需要从管道端部穿入，直接从管道侧向就能卡装到焊口位置，对于已经铺设完成的管线段返修、中间段接管作业尤其适用，避免了传统闭合式管道对口器需要穿管的操作限制；铰接点的位置经过反复迭代优化，保证螺杆施加的夹紧力能够均匀传递到两组卡口上，不会出现单侧受力过大导致管道局部变形的问题，同时夹臂的力臂长度经过匹配计算，操作人员只需要使用普通加力杆转动螺杆手柄，就能获得足够的夹紧力，不需要额外配备液压动力源，完全适配野外无供电的施工场景。

　　从安装边界与尺寸适配性来看，这款管焊钳的卡口弧度针对常用中小管径的工业管道设计，夹臂张开行程覆盖常规的管道外径范围，整体结构紧凑，收拢状态下的外形尺寸不会占用过多焊口周围的操作空间，焊工可以在工装夹紧的状态下完成整圈焊口的打底、填充焊接作业，不需要中途拆卸工装，避免焊接过程中管道移位产生的焊口变形；所有铰接销轴都采用快拆结构设计，施工现场如果出现销轴磨损、夹臂卡滞的问题，不需要专用工具就能快速更换易损件，适配工地复杂的维护条件。

　　实际使用过程中，这套工装不仅能用于碳钢管道的焊接对口，更换卡口处的防滑垫块之后，也能适配不锈钢管、合金钢管的对口作业，不会夹伤管道外壁的防腐层或者母材表面；相比大型的液压对口设备，它的整体重量更轻，单人就能携带完成现场装夹操作，在狭小的管井作业空间、高空管道安装场景下的适配性更强，能够大幅减少管道对口的辅助作业时间，降低焊工的劳动强度，同时稳定的对口精度也能减少焊缝返修的概率，提升现场焊接作业的整体效率。结构建模过程中，所有铰接位置都预留了合理的配合间隙，避免施工现场进入泥沙、焊渣之后出现夹臂活动卡滞的问题，螺杆部位采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重能力与自锁性能，夹紧之后不会因为焊接过程中的振动出现松脱的情况，夹臂主体的受力截面经过强度校核，能够承受管道对口过程中的校正力，不会出现夹臂变形、螺杆弯曲的失效问题。
