农用牵引式液压拉帕作业机具结构设计

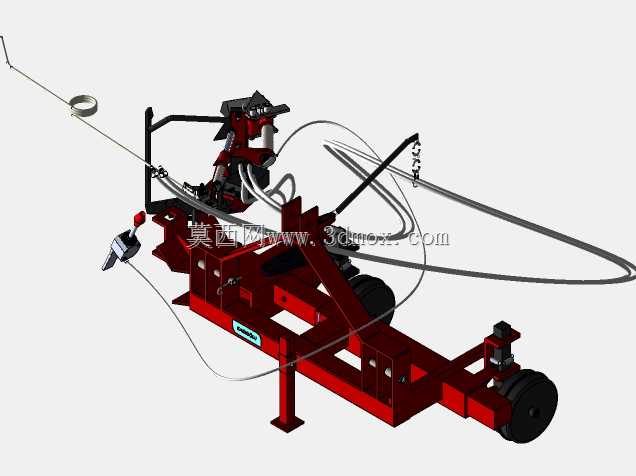

该款牵引式作业机具主要适配大马力拖拉机后置三点悬挂挂接，面向经济作物种植区的拉帕、田间残膜回收、地表藤蔓清理作业场景，在新疆、内蒙等规模化种植区域的棉田、加工番茄田、打瓜田块应用广泛，可替代人工作业完成地表缠绕物、作物残茬的收拢拉取作业，大幅降低秋收后地块清整的人工投入。从结构设计逻辑来看，整机采用型钢焊接一体式机架作为承载基体，主框架选用矩形钢管拼焊成型，所有受力节点处增设三角形加强筋板，避免田间作业时受侧向载荷冲击出现焊缝开裂、机架变形问题，机架底部预留两组地轮安装位，地轮采用实心橡胶轮结构，轮轴处配置防尘密封轴承，可适配田间不平整地块的行走需求，作业时地轮承担整机70%以上的垂直载荷，降低悬挂机构的受力负荷。机具前端设置标准三点悬挂挂接接口，上挂接点采用可调式螺杆结构，可根据不同型号拖拉机的悬挂尺寸调整挂接高度，保证作业时机具整体处于水平状态，避免出现作业深度不均的问题。核心作业执行端采用多组弹齿与拉绳组合结构，弹齿选用65Mn弹簧钢淬火处理，具备足够的弹性与耐磨性，作业时弹齿可贴合地表划过，将埋在浅土层的残膜、藤蔓挑起，配合回转式拉绳机构将挑起的物料收拢到机具侧方，避免物料缠绕在机架或弹齿上影响连续作业。液压驱动部分配置独立的液压管路与快插接头，可直接对接拖拉机后置液压输出端口，通过液压马达驱动拉绳机构的回转动作，管路布置沿机架内侧走线，每间隔30cm设置管卡固定，避免作业时管路被作物枝条刮蹭破损，管路转角处采用大弧度弯头连接，降低液压油流动阻力，减少系统发热。整机横向作业幅宽控制在1.8米，匹配50-80马力段拖拉机的动力输出范围，机架纵向长度1.2米，挂接后整机外伸长度不超过1.5米，满足乡村道路通行的尺寸要求，作业时可根据地块的作物残茬密度调整弹齿的入土深度，调整范围在0-50mm之间，通过机架两侧的限位螺栓即可完成深度锁定，无需额外工具调整。考虑到田间作业的维护便利性，所有转动副位置均设计有黄油嘴，可在日常保养时直接加注润滑脂，无需拆解部件，易损的弹齿采用螺栓固定结构，单根弹齿磨损后可单独更换，降低后期使用成本。
