AutoStrong三爪通孔动力卡盘主轴端结构

项目分类:机床 发布时间:2026-05-21 ID:1150291
  • AutoStrong三爪通孔动力卡盘主轴端结构
  • AutoStrong三爪通孔动力卡盘主轴端结构

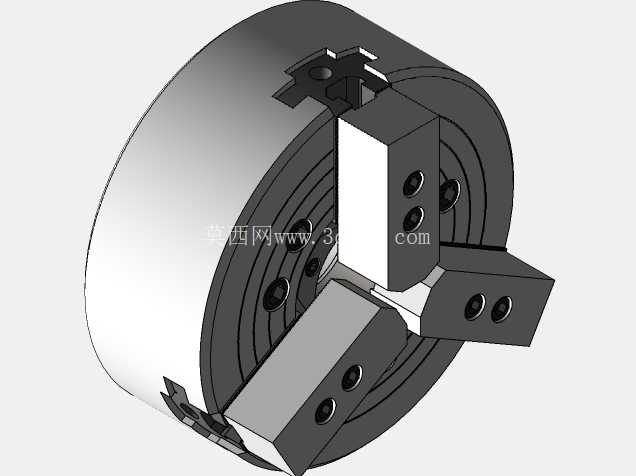

  在数控车床、车削中心的回转类零件加工场景中,主轴端的工件装夹部件直接决定了加工精度、装夹效率与可加工零件的尺寸边界,这款三爪通孔动力卡盘正是针对中大规格棒料、盘类零件的高速车削工况设计的动力装夹组件。从安装适配维度看,该卡盘采用A2-8型主轴连接接口,这类接口是当前多数6寸到12寸规格数控车床主轴端的通用标准配置,连接时通过主轴端面的定位止口与周向布置的锁紧螺栓完成刚性固定,可保证卡盘与主轴的同轴度控制在0.005mm以内,避免高速旋转时出现动平衡超差引发的振纹问题。卡盘本体最大外径为304mm,这个尺寸边界决定了其适配的车床主轴中心到床身导轨的距离需满足最小回转直径要求,不会在卡盘旋转时与导轨防护罩、刀架组件发生运动干涉。

  91mm直径的通孔设计是这款卡盘的核心功能优势,区别于普通中实动力卡盘,大通孔结构允许长棒料直接从主轴后端穿入卡盘完成装夹,无需提前对棒料进行截断预处理,在紧固件、轴类标准件的批量连续加工场景中,可大幅减少上下料的辅助时间,配合送料机使用时能实现长时间无人化连续加工。卡盘的三个卡爪采用同步径向运动结构,内部通过盘形齿轮与三个卡爪底部的齿条啮合传动,保证三个卡爪的径向移动量完全一致,装夹工件时可自动完成定心,定心精度可稳定保持在0.01mm以内,对于需要二次装夹的工件,也能通过软爪修配的方式进一步提升装夹同轴度,满足薄壁套类零件、精密轴类零件的形位公差要求。

  卡爪上的多组螺栓安装孔是为了适配不同规格的硬爪、软爪更换需求,加工不同直径范围的工件时,可通过调整卡爪在滑座上的安装位置,或者更换对应行程的卡爪,覆盖从20mm到280mm直径范围的工件装夹,无需更换整个卡盘本体,降低生产现场的夹具投入成本。从动力适配角度,这款卡盘为液压驱动型,需要搭配主轴后端的回转油缸使用,通过拉杆拉动卡盘内部的楔式机构,将油缸的轴向拉力转化为卡爪的径向夹紧力,夹紧力可通过油缸油压进行线性调节,加工薄壁零件时可调低油压避免工件装夹变形,加工重型盘类零件时可调高油压保证足够的夹紧扭矩,防止高速车削时工件飞出。

  卡盘本体采用合金钢整体锻造后经渗碳淬火处理,表面硬度达到HRC58-62,内部的滑动配合面经过精密磨削加工,长期高速往复运动下的磨损量极小,可保证卡盘在8000rpm以内的转速下长期稳定工作,不会因为配合间隙增大出现定心精度衰减的问题。在实际设备选型过程中,除了匹配主轴接口、通孔直径与卡盘外径参数外,还需要核算卡盘的最大允许夹紧力、最高工作转速与车床本身的主轴参数、加工工件的切削力需求是否匹配,比如进行大切深的重切削加工时,需要保证卡盘在最高转速下的剩余夹紧力大于切削过程中产生的离心力与切削力的合力,避免出现工件移位的安全隐患。建模过程中,卡盘内部的传动结构需要重点关注配合间隙的设计,楔块与卡爪滑座的配合角度通常设置为15度,这个角度可以在保证足够夹紧力放大倍数的同时,避免机构出现自锁无法松开的问题,同时所有回转体的质量分布需要围绕主轴中心做对称设计,减少高速旋转时的动不平衡量,降低主轴轴承的额外负载。
