卧式液压手推车千斤顶结构设计

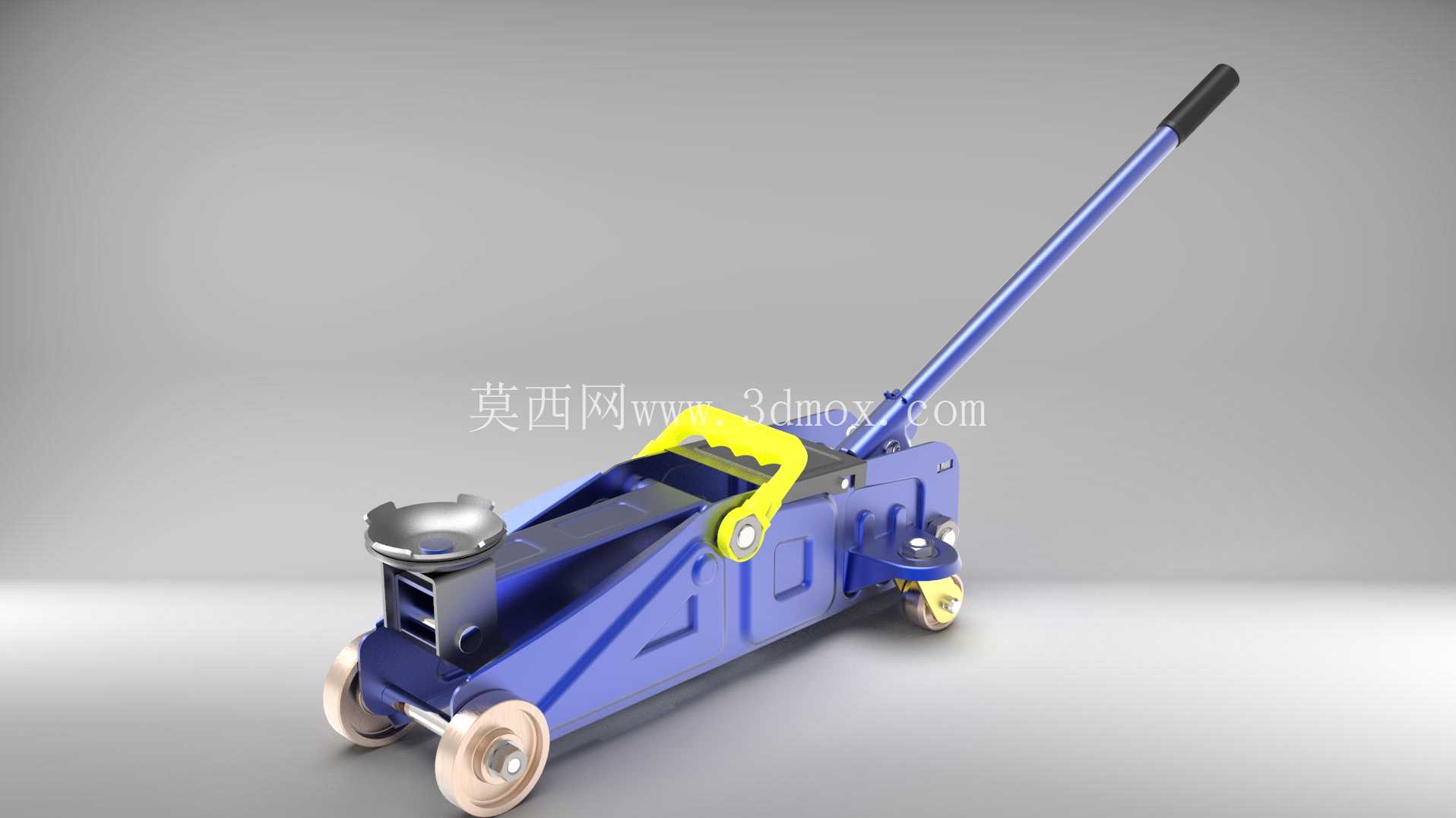

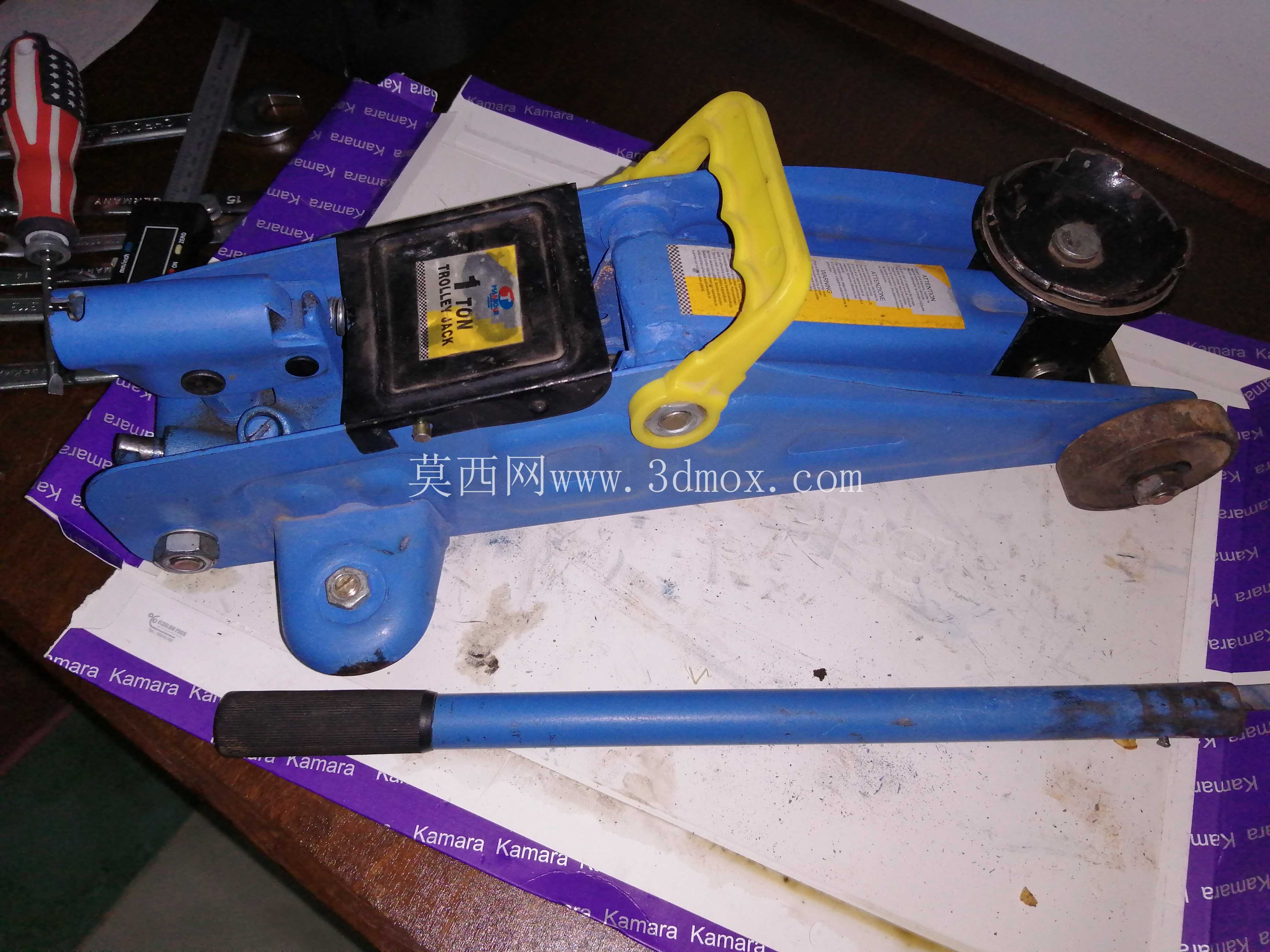

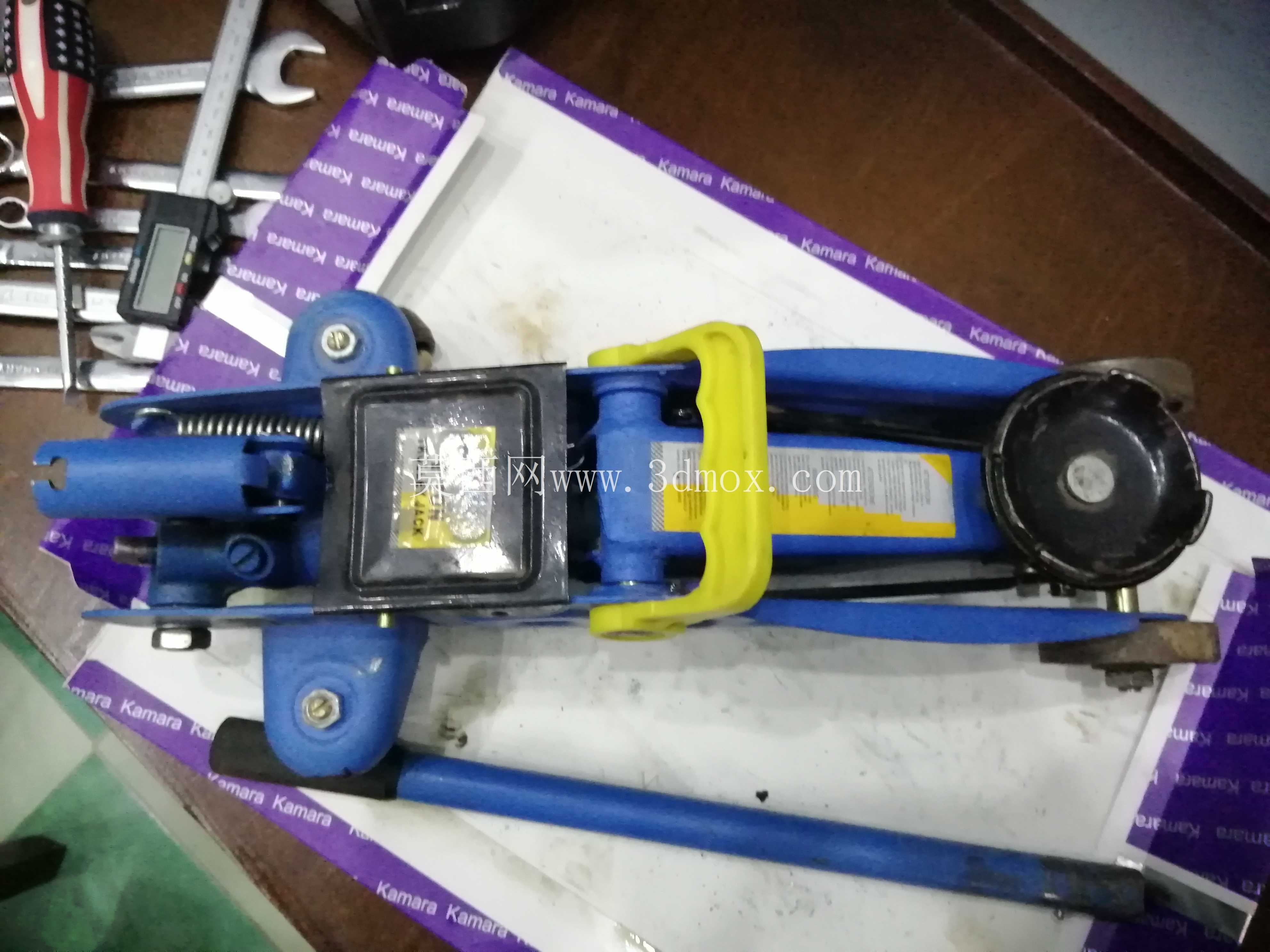

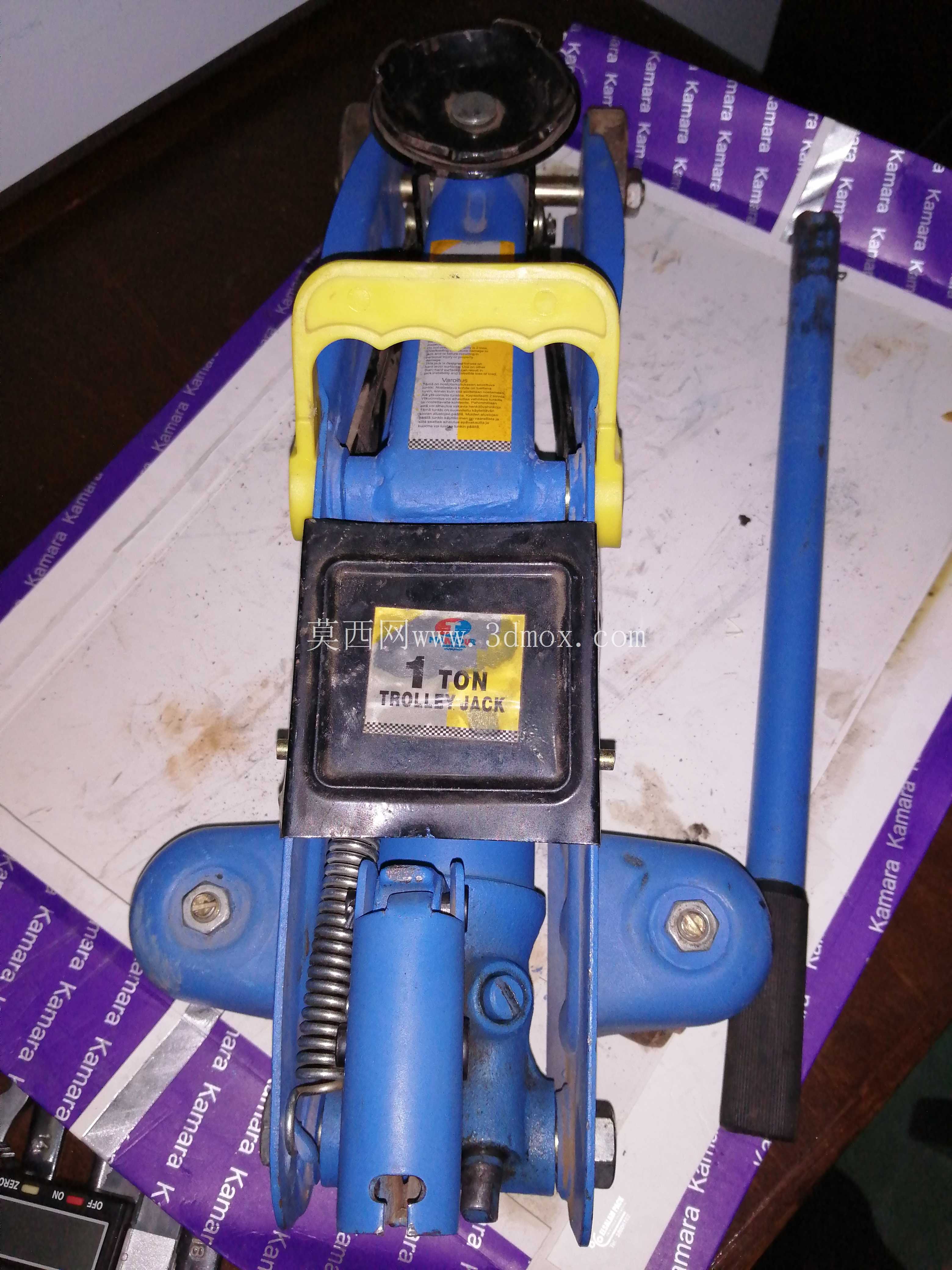

这款卧式手推式液压千斤顶，是汽车维保、小型设备顶升作业场景里的常用工装，日常在汽修门店的快修工位、小型机修车间的设备拆装环节，甚至私家车主的随车应急配置里都能见到它的身影。区别于立式千斤顶的窄支撑结构，它的卧式布局天生自带更低的整机重心，作业时的抗侧倾能力更强，适配乘用车底盘较低的顶升空间需求，不会出现立式千斤顶因初始高度过高塞不进车底的尴尬情况。

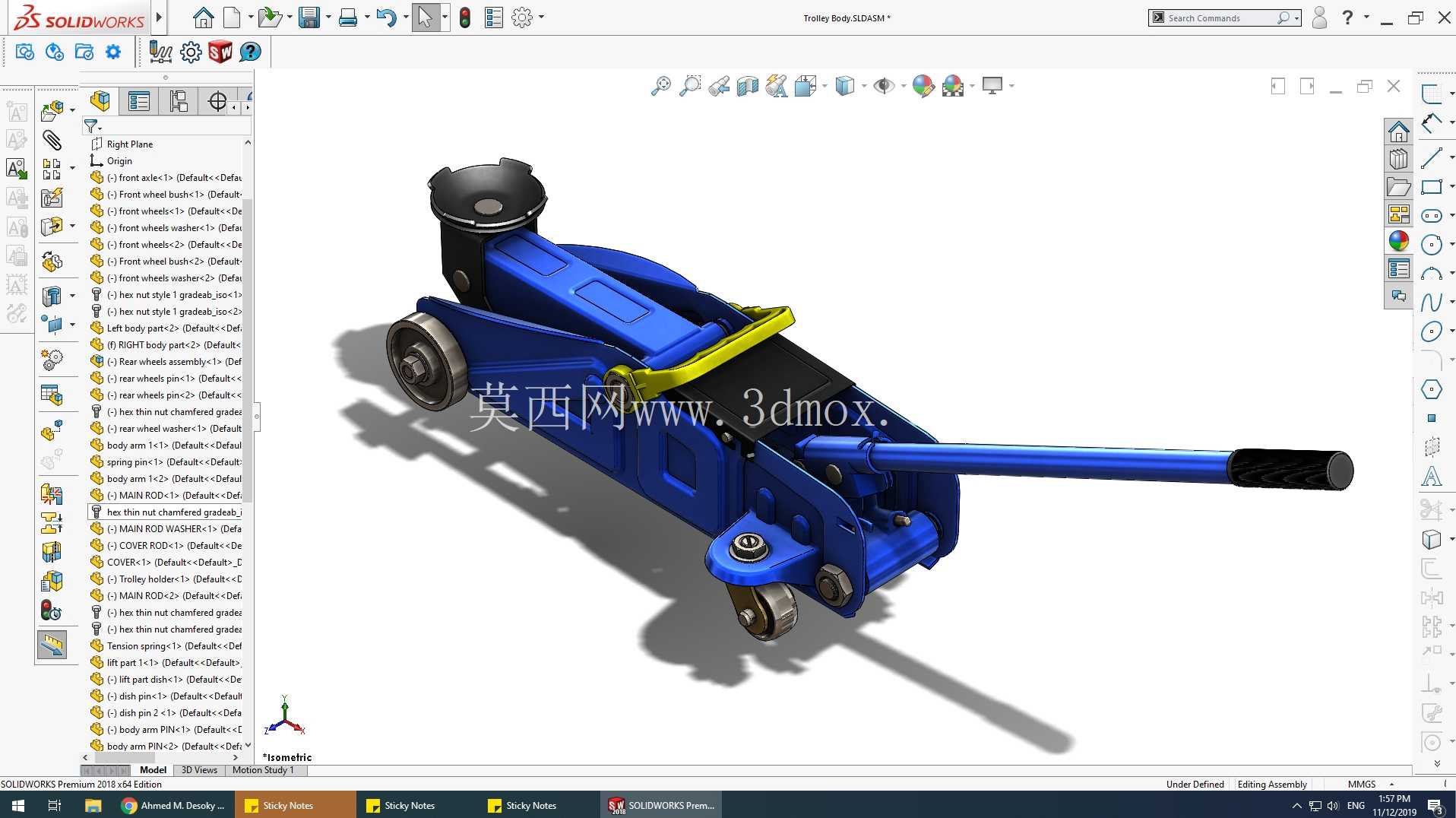

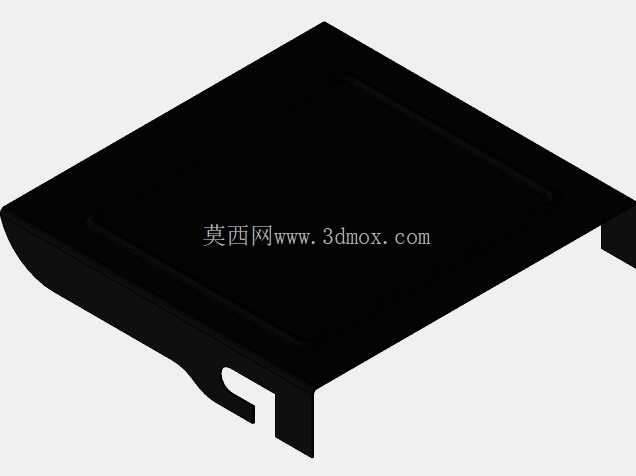

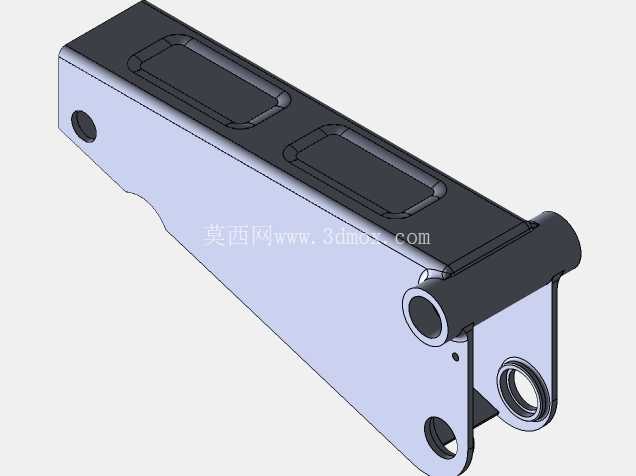

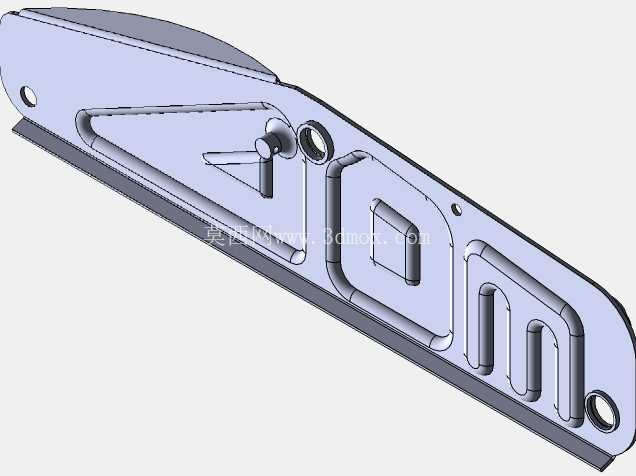

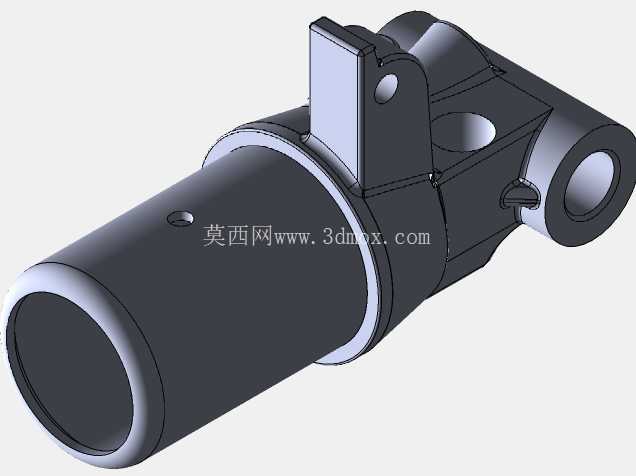

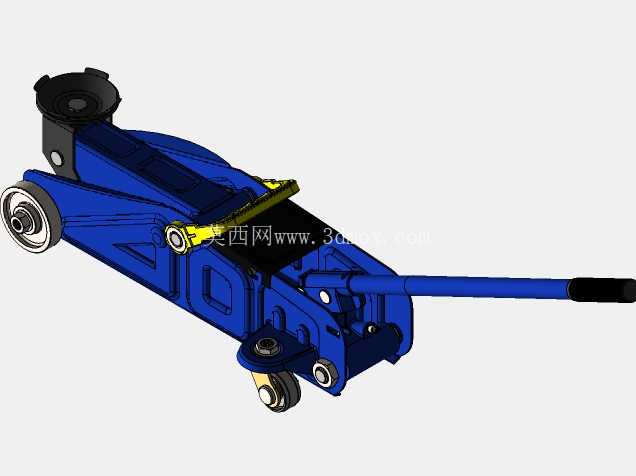

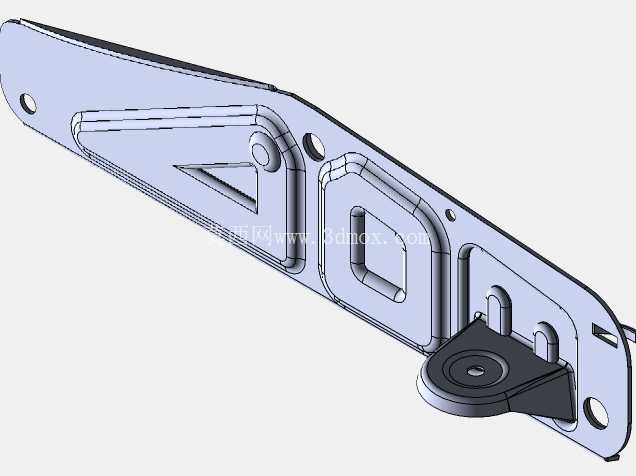

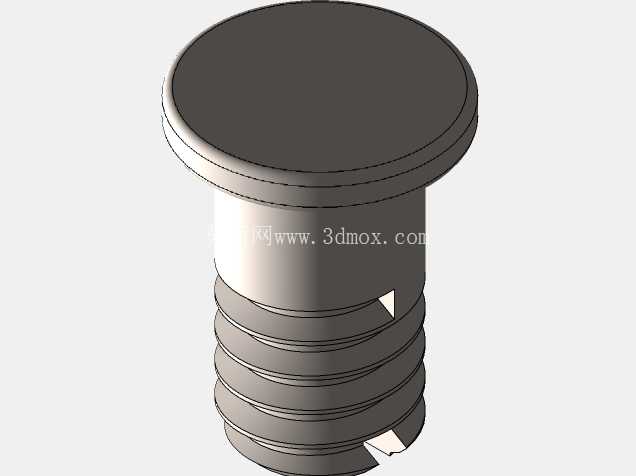

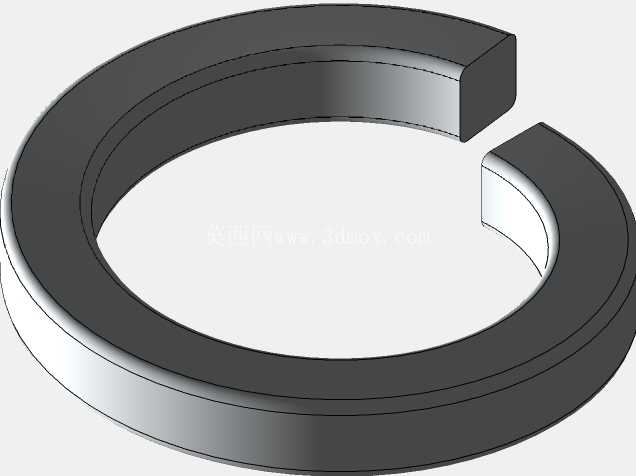

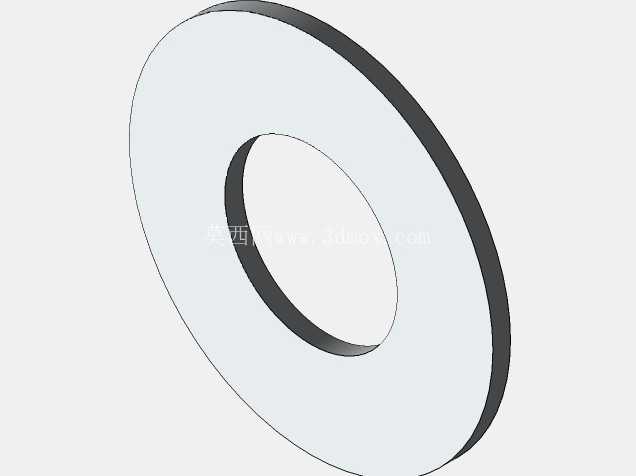

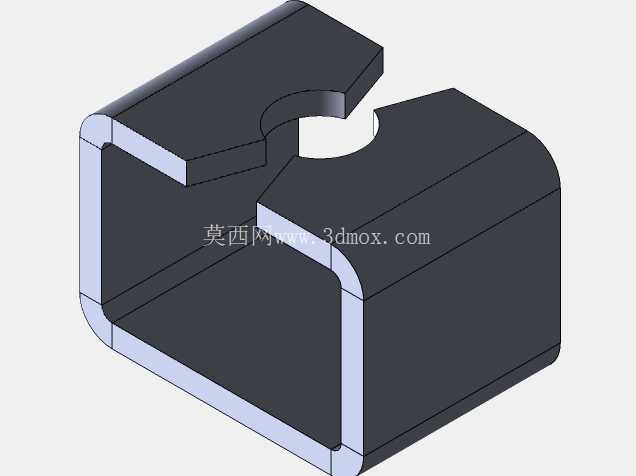

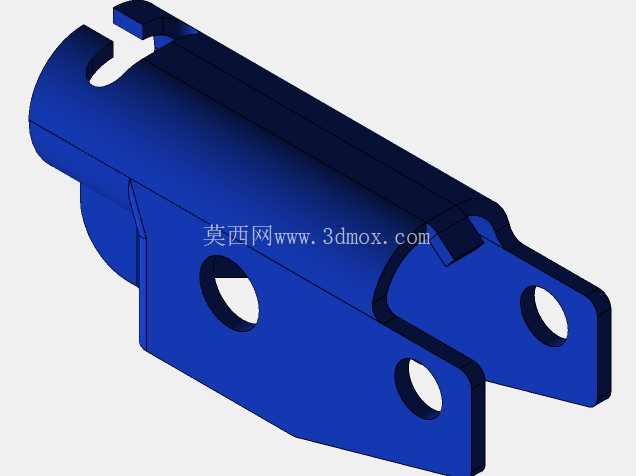

从结构设计逻辑来看，整机采用长摇臂液压驱动结构，核心的液压泵单元布置在机身中部的承载框架内，摇臂与泵芯的连接位置做了杠杆比优化，操作人员压动摇臂时的施力行程经过杠杆放大，能以较小的下压力获得足够的顶升推力，常规3吨额定载荷的机型，单人操作即可完成乘用车单侧的顶升作业，不需要额外借助加力杆。机身主体采用冲压焊接的箱型框架结构，相比铸造机身重量更轻，同时框架的折边结构做了加强筋处理，在承受额定载荷时不会出现框架形变，保证长期使用的结构稳定性。

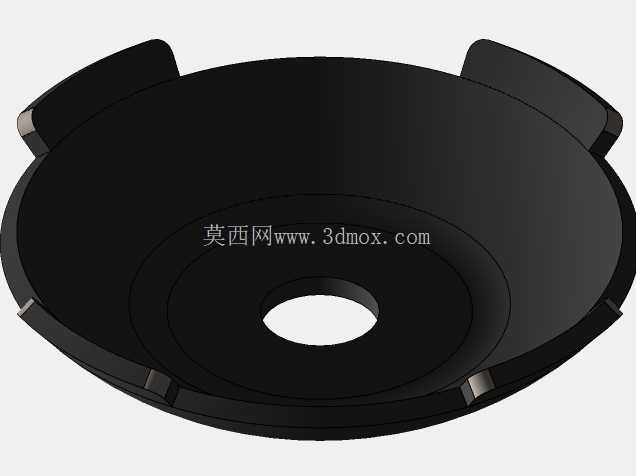

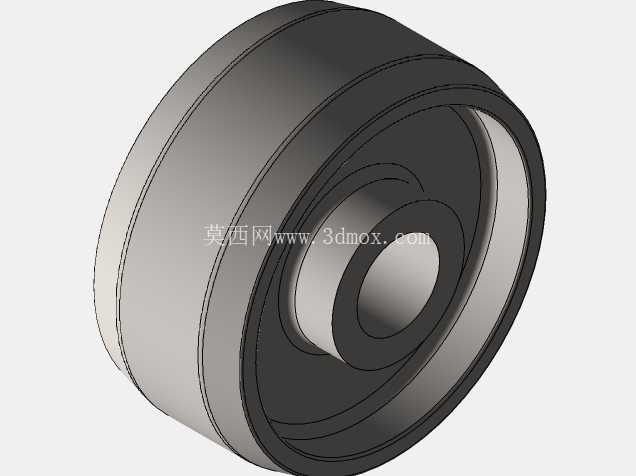

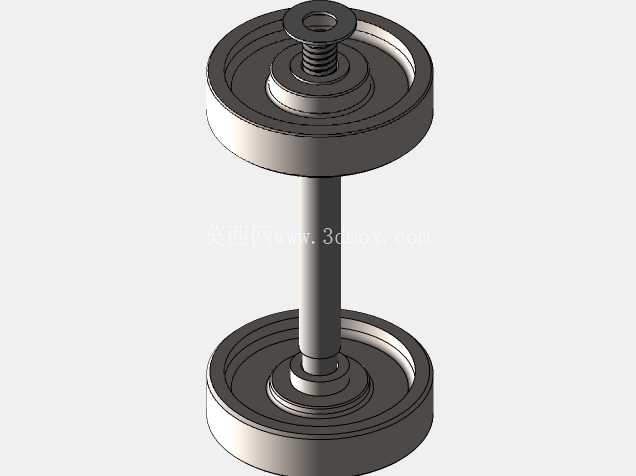

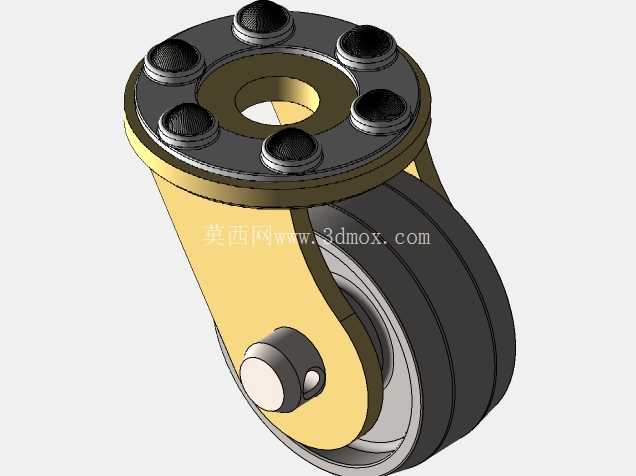

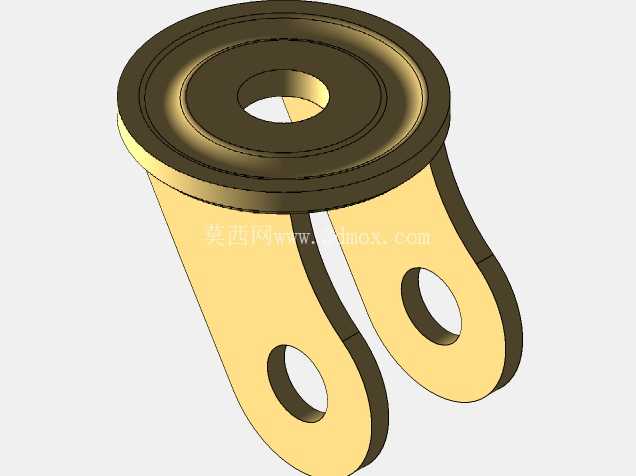

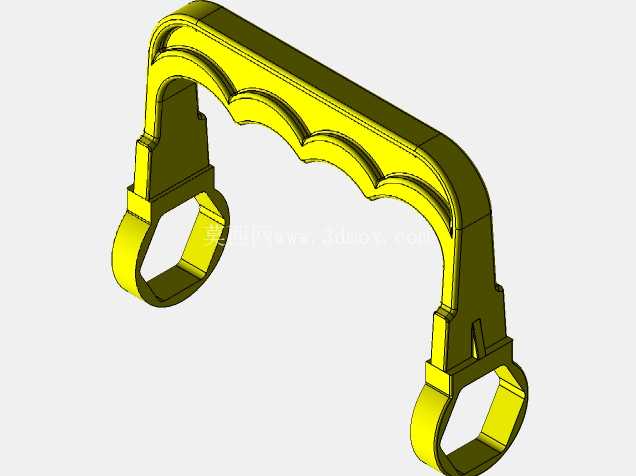

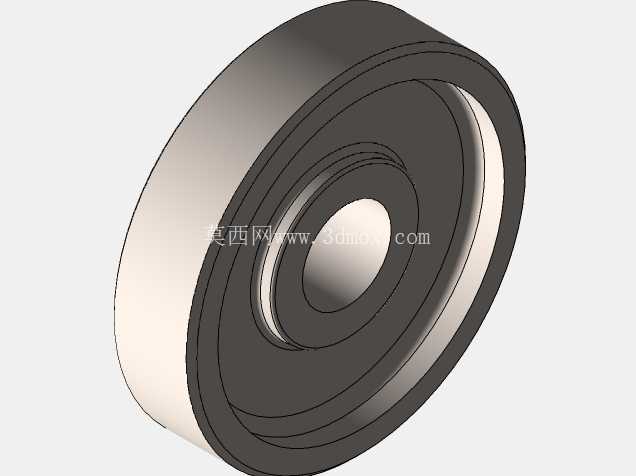

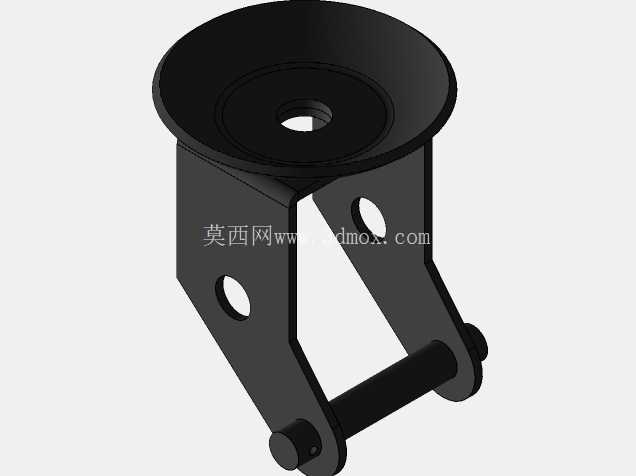

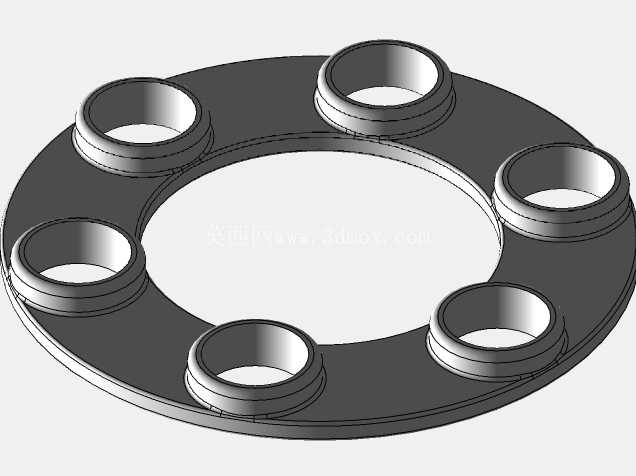

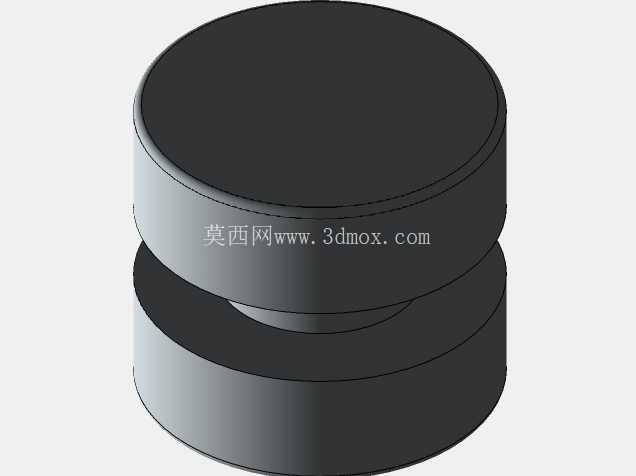

支撑端的鞍座设计成带防滑齿的盘状结构，接触车辆底盘的支撑筋时能增大摩擦力，避免顶升过程中出现支撑点滑移的风险，鞍座与顶升柱塞的连接采用浮动式结构，允许小角度的偏转，即便地面存在轻微不平整，或者支撑点与柱塞轴线存在微小偏角，也能保证载荷垂直作用在柱塞上，避免柱塞承受侧向力导致密封件偏磨漏油。机身前端的两个承重轮采用宽面尼龙材质，既可以在平整的汽修车间地面顺畅推行，转移作业位置时不需要整机搬抬，握住尾部的摇臂就能像拖小推车一样移动设备，同时尼龙材质不会划伤环氧地坪，适配门店的场地使用要求；尾部的万向辅助轮搭配黄色的提手结构，转向时更加灵活，在狭窄的工位空间里也能调整到合适的作业位置。

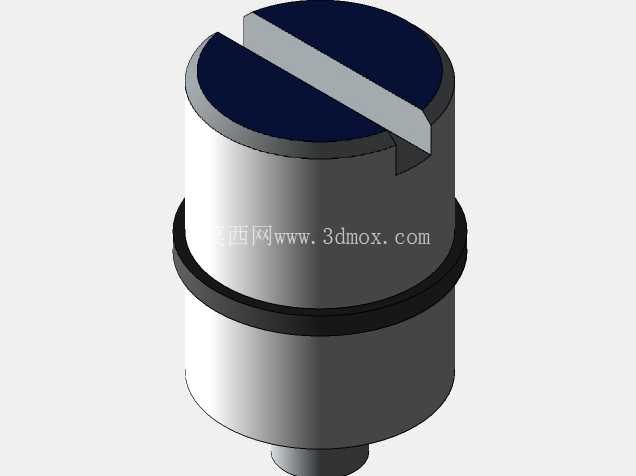

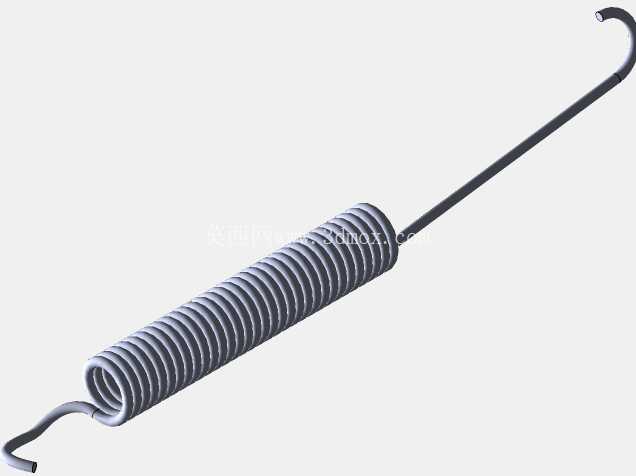

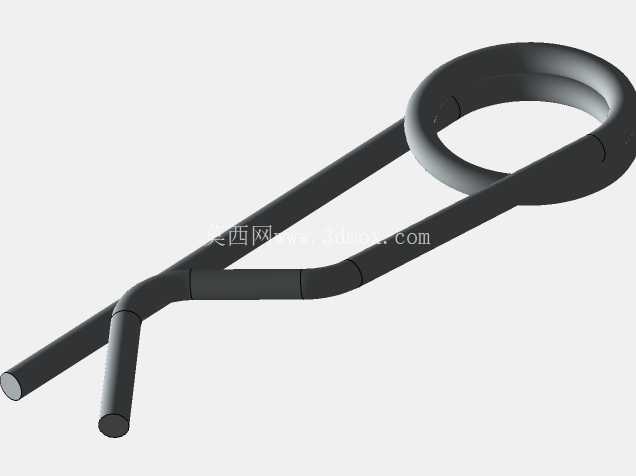

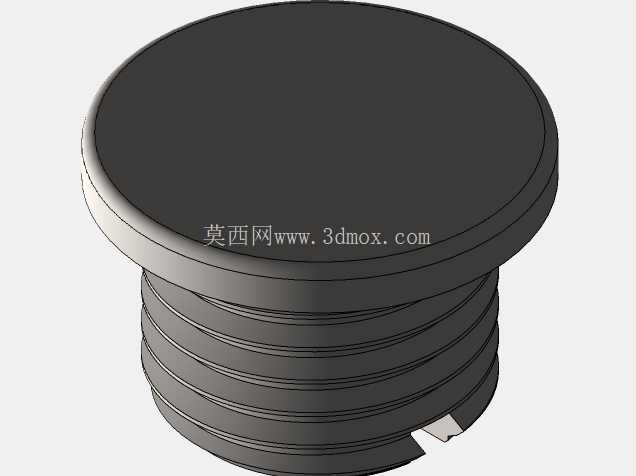

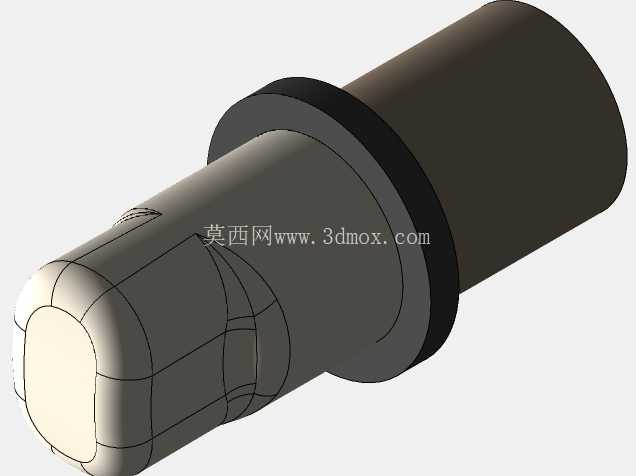

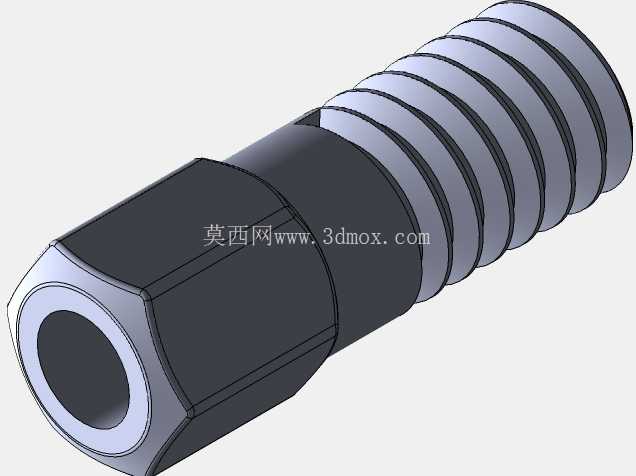

摇臂的手柄部分做了分段设计，外层包裹防滑橡胶套，长时间压动操作时不会磨手，手柄与机身的连接销轴做了快拆结构，不需要使用时可以将摇臂折下贴靠机身，减少收纳时的占用空间，放在汽修工具车的侧边或者汽车后备箱的储物槽里都不会过多占用空间。液压回路里集成了过载溢流阀，当顶升载荷超过额定值时会自动泄压，避免超负载使用导致结构损坏或者密封件爆裂，回落控制采用旋钮式微调结构，缓慢拧动旋钮就能控制柱塞的下降速度，不会出现载荷骤降的情况，保障下方作业人员的操作安全。

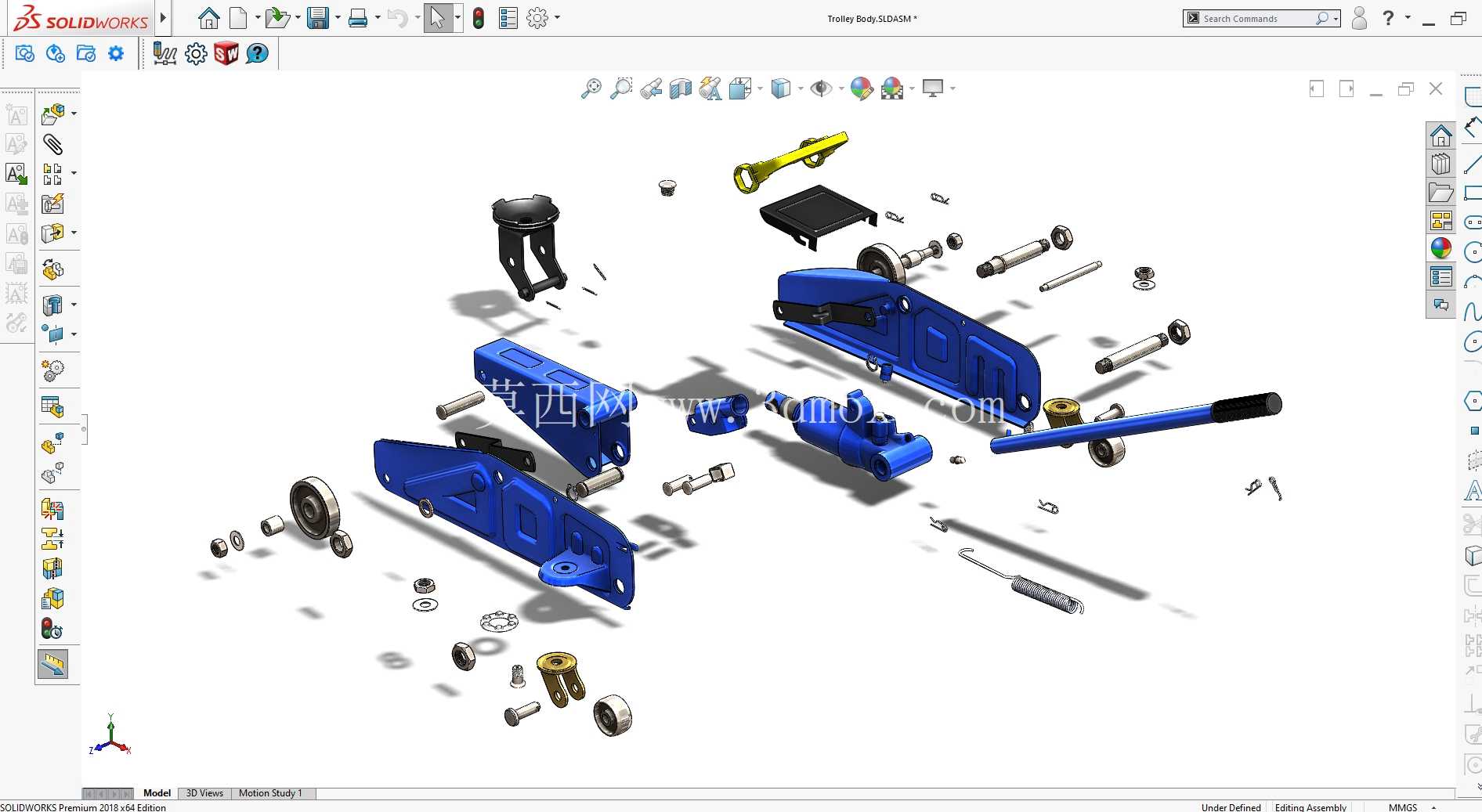

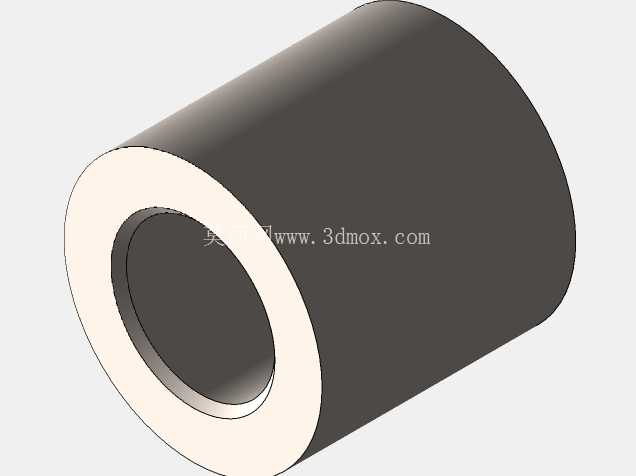

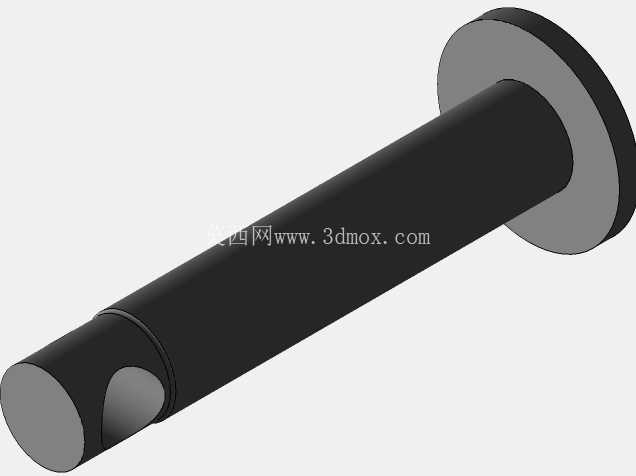

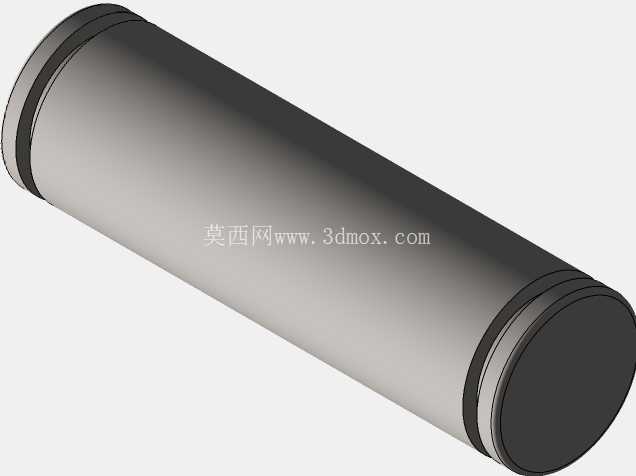

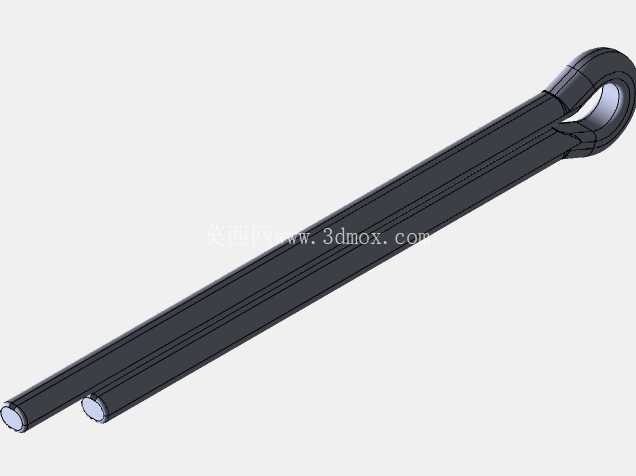

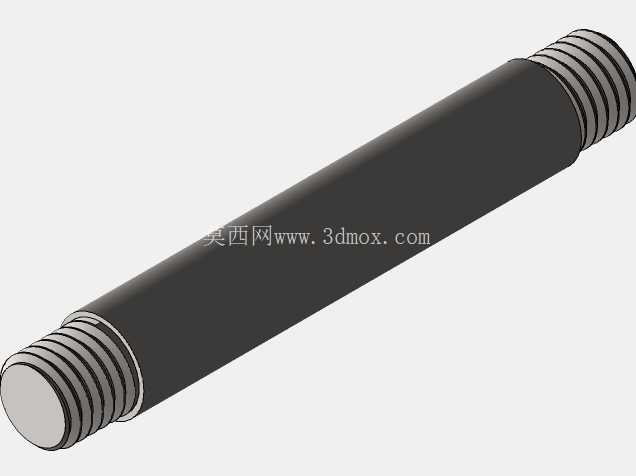

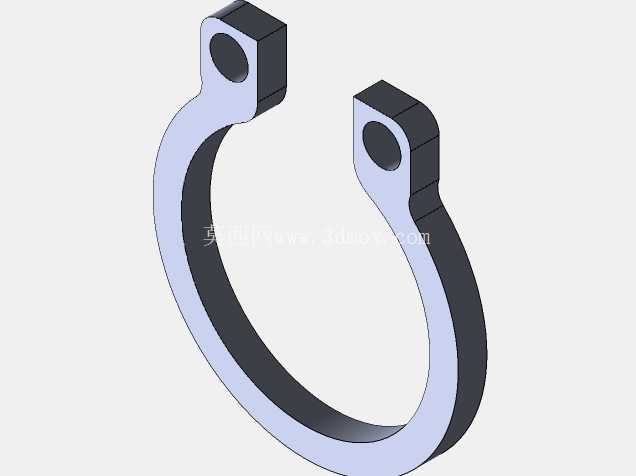

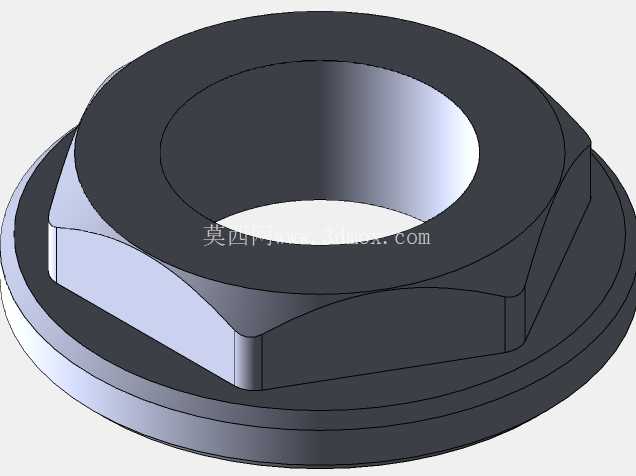

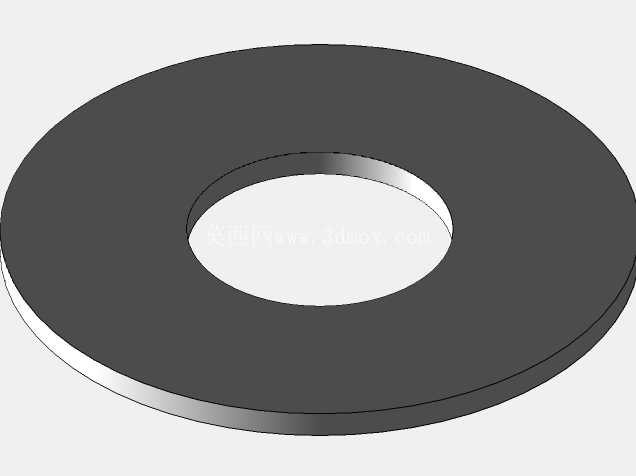

从安装边界与尺寸适配来看，这类常规2.5-3吨级的卧式千斤顶，最低初始高度通常在130mm左右，能够适配大部分家用轿车、城市SUV的底盘离地间隙，最大顶升高度一般在380-450mm区间，足够将车辆轮胎抬离地面满足换胎、刹车片更换、底盘检查等常规维保作业的空间需求。整机的长度控制在650mm左右，宽度在250mm上下，推行时的转向半径不足1米，在工位间距较小的快修门店里也能灵活穿梭。建模过程中对每个运动部件都做了干涉检查，摇臂全行程摆动时不会与机身框架、轮组发生磕碰，柱塞的伸出极限位置做了机械限位，避免超行程顶出导致柱塞脱出油缸。所有铰接位置的销轴与衬套都预留了合理的配合间隙，模拟实际使用中的磨损余量，不会因为加工公差导致运动卡滞。液压油缸的密封槽尺寸按照通用液压密封件的标准规格设计，后期维护更换密封件时可以直接采购标准件，不需要定制非标配件，降低设备的后期维护成本。机身表面的涂装区域做了分色设计，运动部件采用醒目的黄色标识，提醒操作人员注意夹手风险，主体结构采用辨识度高的蓝色涂装，在车间杂乱的工具堆里也能快速找到设备位置。
