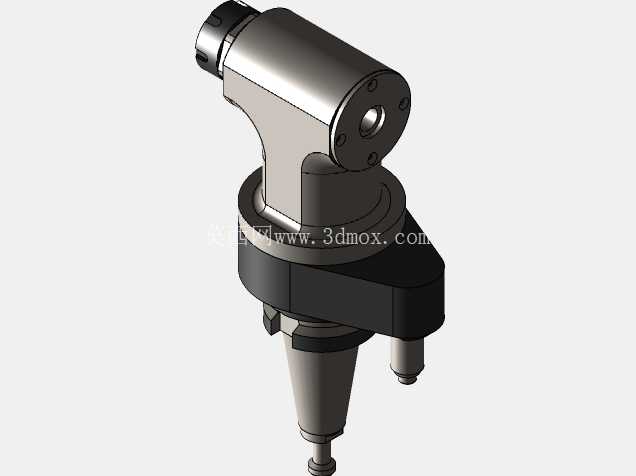

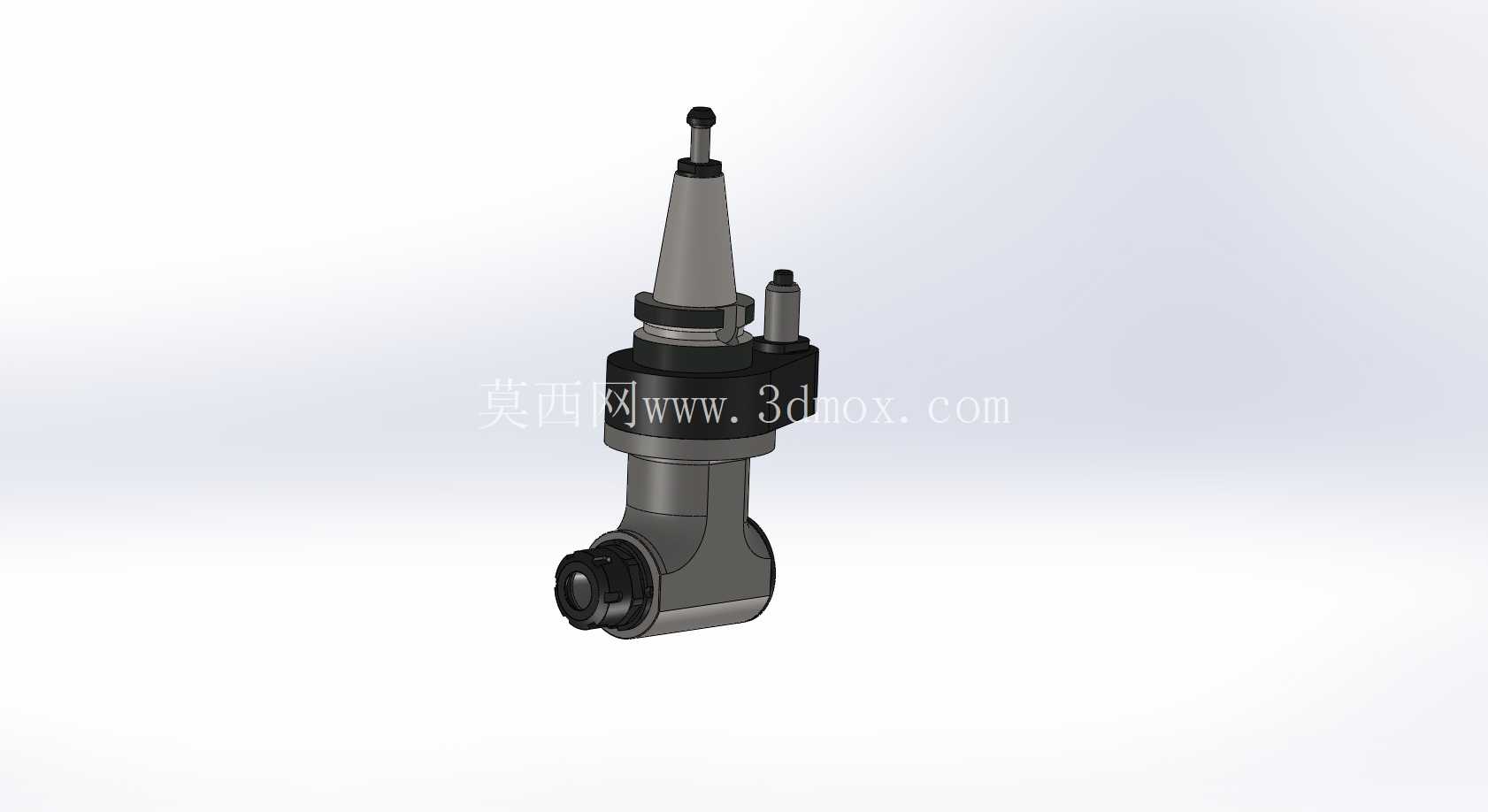

BT40机床用角度头膝关节适配装置

在箱体类零件、大型模具型腔的多面加工场景中，常规立式加工中心的主轴仅能沿Z轴方向进给，遇到工件侧面、倒扣位置、内腔斜向特征时，往往需要多次装夹找正，不仅累计装夹误差会直接影响形位公差精度，反复拆装工件、翻转工装的过程也会大幅占用机床有效加工时长，这时候角度头类适配附件就成了拓展机床加工能力的核心辅具。这款适配BT40主轴的膝关节式角度适配器，就是针对立式加工中心、数控镗铣床的侧向、斜向加工需求设计的专用主轴转接部件，能在不改变机床原有主轴结构的前提下，将主轴输出的扭矩转向90度甚至任意可调角度，实现工件一次装夹完成多面、多方位的钻、铣、镗、攻丝加工，尤其适合航空结构件、汽车发动机缸体、大型注塑模具的深腔侧孔、斜槽加工场景，能有效减少二次装夹带来的精度损失，压缩单件加工的辅助时间。

从结构设计逻辑来看，这款适配器采用了膝关节式的铰接转向结构，和传统固定90度的直角角度头不同，它的转向段可以围绕铰接轴调整输出轴的角度，适配不同倾斜角度的加工面，不需要更换不同角度的专用角度头，降低了车间辅具的储备成本。上端的锥柄严格遵循BT40刀柄的标准尺寸规范，锥度为7:24，锥面的表面粗糙度、锥度公差完全匹配主流BT40主轴的拉爪定位要求，安装时和主轴锥孔贴合面积不低于90%，保证高速旋转时的同轴度，避免出现振刀、刀柄打滑的问题。锥柄内部设计有贯通的冷却孔道，能够兼容机床主轴中心出水的冷却方式，切削液可以通过内部通道直接输送到输出端的刀具切削位置，在深腔、侧向钻孔加工时能及时带走切屑，避免切屑堆积刮伤已加工表面，同时降低刀具切削时的温度，延长刀具使用寿命。

转向关节部位采用了高精度角接触球轴承成对安装的结构，能同时承受径向切削力和轴向进给力，在进行钢件侧铣、铸铁镗孔这类重载加工工况时，轴承的预紧结构可以抵消切削带来的反向间隙，保证输出端刀具的旋转精度，长期使用也不会出现输出轴窜动的问题。外壳采用了合金结构钢整体锻造后精加工成型，表面做了硬化处理，在车间日常使用中磕碰、切削液腐蚀都不容易出现变形，关节部位的锁紧机构采用了多点抱紧的设计，调整好输出角度后锁紧，加工过程中不会因为切削振动出现角度偏移，角度调整的刻度直接蚀刻在关节外壳上，调整时可以直接读取偏转角度，不需要额外打表找正角度，辅助安装的时间比普通可调角度头缩短近40%。

从安装边界尺寸来看，这款适配器的整体长度控制在适配BT40主轴机床的换刀空间范围内，能够兼容机床的自动换刀刀库，不需要手动拆装就可以通过刀库完成角度头和普通刀柄的自动切换，不会和机床的主轴端面、刀库卡爪、工件夹具发生干涉。输出端的刀具接口同样采用标准的ER夹头结构，可以夹持不同直径的铣刀、钻头、丝锥，不需要定制专用刀具，车间现有常规刀具都可以直接使用。在实际加工应用中，针对大型模具的内腔侧向流道加工，使用这款适配器不需要将模具翻转90度装夹，直接在立式装夹状态下就可以完成侧面流道的铣削，加工后的流道位置精度可以控制在0.02mm以内，完全满足模具的密封装配要求；在加工箱体零件的侧面螺纹孔时，一次装夹就可以完成顶面和四个侧面的所有孔系加工，避免了多次装夹带来的孔位同轴度、位置度误差，也省去了翻转工件时吊装、找正的辅助时间，单批次零件的加工效率能提升30%以上。

设计过程中也充分考虑了日常维护的便利性，关节部位和轴承位置都设计了注油孔，可以定期加注润滑脂，不需要完全拆解结构就可以完成日常保养，密封结构采用了多层耐油密封圈，能有效阻挡切削液、金属切屑进入内部传动结构，避免传动齿轮、轴承出现异常磨损，延长附件的整体使用寿命。传动部分采用了高精度螺旋锥齿轮传递扭矩，齿轮经过磨齿处理，传动过程平稳噪音小，高速旋转时的动平衡等级达到G2.5级别，在主轴转速8000rpm的工况下也不会出现明显振动，能满足精加工的表面质量要求。
