四磅潜水配重铅块成型模具设计

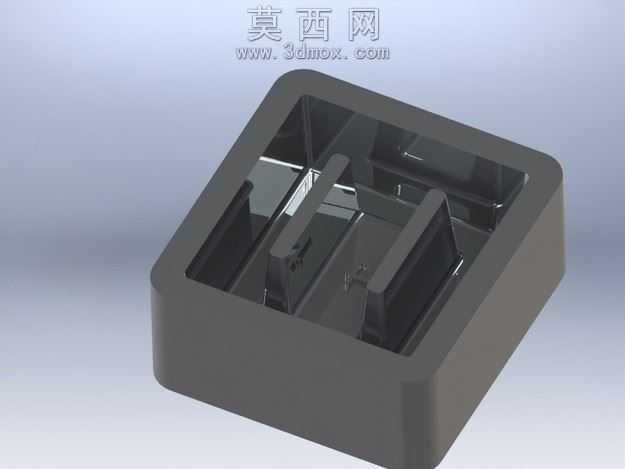

本作品为四磅规格潜水配重铅块的成型模具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循铅液浇注成型的工艺特性，对模具各部分结构进行了针对性优化。模具整体为敞口式槽型结构，外部轮廓采用圆角过渡设计，既避免了尖锐边角带来的操作安全隐患，也能够有效降低浇注过程中应力集中导致的模具开裂风险，提升模具的长期使用寿命。模具内部设置有两道对称分布的立式分隔筋结构，筋体采用上窄下宽的锥度设计，拔模斜度控制在合理区间内，既能够在成型后的铅块上预留出穿绳固定的槽位，方便潜水员将配重块固定在配重带上，也能够保证开模时铅块可以顺利脱出，不会出现卡滞、粘模的问题。模具型腔内部的底面设置有三角形定位标识，可在铅块成型时同步压印出规格标记，方便后续生产过程中的规格区分与质检识别，避免不同重量的配重块混料。建模过程中对模具的壁厚进行了均匀化处理，保证模具整体热传导效率一致，避免铅液冷却过程中因冷却速率不均导致的铸件缩孔、变形等缺陷，同时均匀的壁厚也能够减少模具在反复冷热循环过程中的形变，保证成型铅块的重量精度稳定控制在四磅的公差范围内。材质设计上模具本体选用耐热模具钢材质，表面做抛光处理，型腔内壁粗糙度达到Ra1.6级别，既能够保证铅液充型时的流动性，也能够让成型后的铅块表面光滑无毛刺，减少后续打磨工序的工作量。模具的外缘设置有加厚的围边结构，既能够提升模具整体的结构强度，防止搬运、使用过程中磕碰变形，也能够在浇注时起到挡流作用，避免铅液溢出造成生产安全隐患。整体结构设计简洁实用，没有多余的冗余结构，既适合小规模作坊式的手工浇注生产，也能够适配简易的生产线批量生产需求，在保证成型精度的前提下尽可能降低了模具的加工难度与制造成本。
