DC型整体硬质合金切削刀片结构设计

在数控金属切削加工场景中，可转位硬质合金刀片是承担材料去除作业的核心消耗部件，这类刀片无需焊工重磨，磨损后仅需转动刀位或更换新片即可恢复加工精度，在批量车削、铣削工序中应用占比极高。本次呈现的DC型整体硬质合金刀片，针对精加工与半精加工工况设计，适配菱形刀片专用的可转位刀杆，主要用于钢件、铸铁、不锈钢等常见金属材料的外圆车削、端面车削及内孔仿形加工，尤其适合带有锥面、圆弧过渡的复杂轮廓加工场景，能在普通数控车床、车铣复合设备上稳定完成连续切削作业。

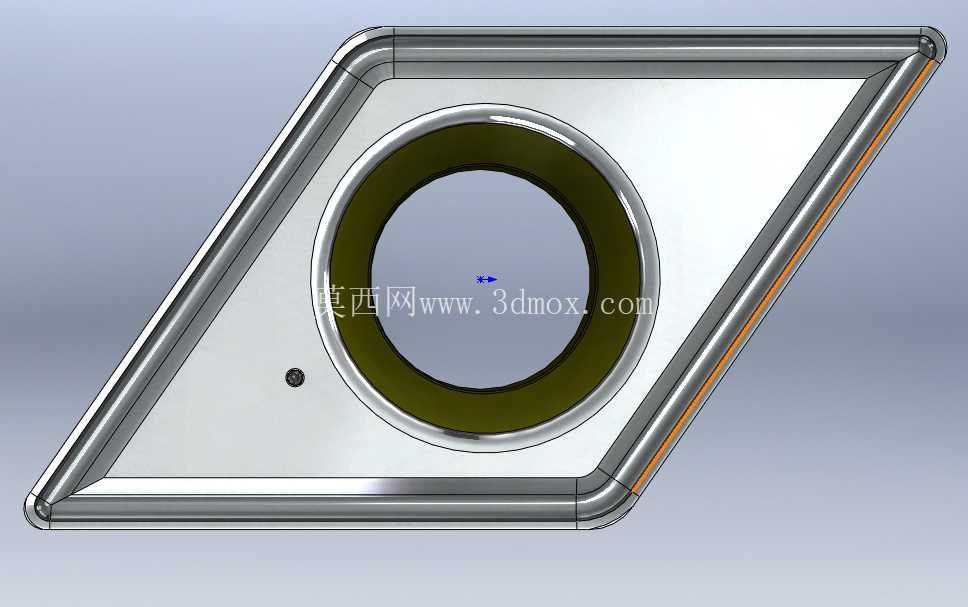

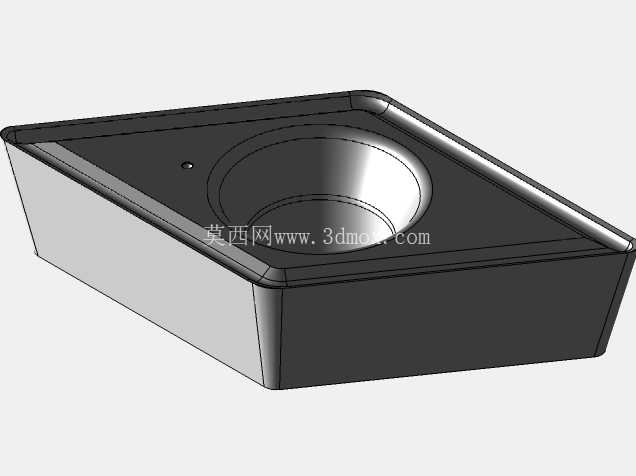

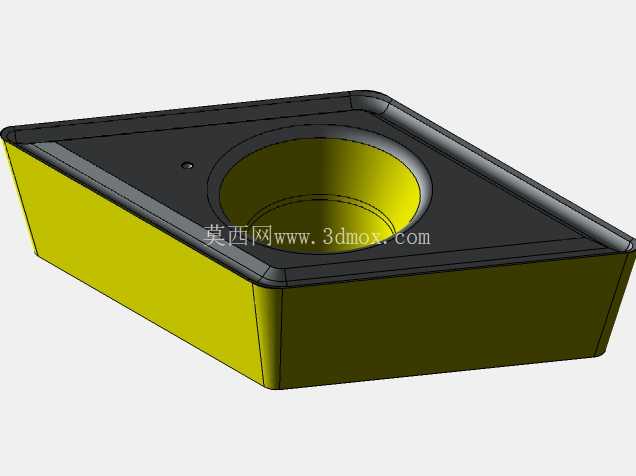

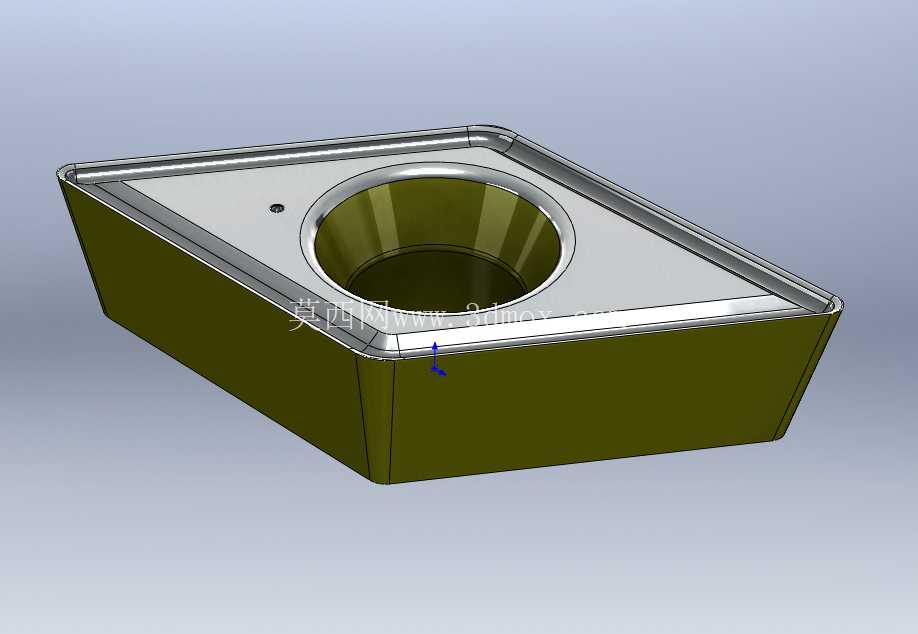

从结构设计逻辑来看，这款刀片采用菱形带中心沉孔的经典布局，中心的锥形沉孔是刀片安装的核心定位结构，装配时通过刀杆上的压紧螺钉锥面与沉孔锥面贴合，同时实现刀片的径向定位与轴向压紧，无需额外的压板结构，能有效减少刀头部位的干涉空间，让刀具可伸入狭窄的型腔、退刀槽位置完成加工。刀片的上下表面做了差异化设计，上表面围绕中心孔设置了内凹的排屑槽结构，切削过程中切屑会沿着槽面卷曲排出，避免切屑缠绕在工件或刀杆上划伤已加工表面；下表面为全平面结构，与刀杆的刀片槽底面完全贴合，保证装夹后的支撑刚性，减少切削过程中的振动。刀片的刃口部位做了细微的钝化处理，不会出现刃口崩缺的早期失效问题，同时硬质合金基体本身的高硬度特性，能保证在高速切削工况下刃口的红硬性，维持较长的切削寿命。

从安装边界与尺寸适配角度来说，这款刀片的菱形轮廓边长、刀尖圆弧半径、中心孔尺寸均遵循通用可转位刀片的标准规范，可直接适配市面上同规格的标准DC型刀杆，无需对刀杆做额外的修磨改造。装配时需要注意刀片槽的清洁，不能残留切屑碎屑，避免刀片装夹后出现倾斜，导致加工尺寸超差；压紧螺钉的扭矩需要控制在合理范围，扭矩过大容易压碎硬质合金刀片，扭矩过小则会在切削过程中出现刀片移位，造成打刀事故。刀片的刃口角度经过优化，主偏角适配常规外圆加工的受力需求，切削时的径向力与轴向力分配合理，能减少细长轴加工时的让刀变形问题，在小余量精加工场景下可获得Ra1.6以内的表面粗糙度，满足普通机械零件的精加工精度要求。

在实际生产应用中，这类整体硬质合金刀片相比焊接式硬质合金刀具，省去了焊接、刃磨的工序，刀片更换时间可缩短至数十秒，能大幅减少设备停机等待时间，尤其适合流水线批量加工的生产场景。刀片的四个刀尖部位均可独立使用，单个刀尖磨损后只需松开螺钉转动刀片，将新的刀尖转到切削位置即可继续加工，刀片的利用率远高于焊接刀具。针对不同的加工材料，可在该刀片基体基础上搭配不同的涂层，比如加工钢件时使用氮化钛涂层提升耐磨性，加工不锈钢时使用铝钛氮涂层降低粘刀倾向，进一步拓展刀片的适用工况范围。设计这类刀片的三维模型时，需要重点保证中心沉孔的锥度精度、刃口的轮廓度以及上下表面的平行度，这些参数直接决定了刀片装夹后的定位精度与切削稳定性，建模过程中需要严格按照刀具行业的标准公差来设定尺寸，避免出现模型与实际刀杆不匹配的问题。
