欧文25mm十字PH2冲击螺丝刀批头结构设计

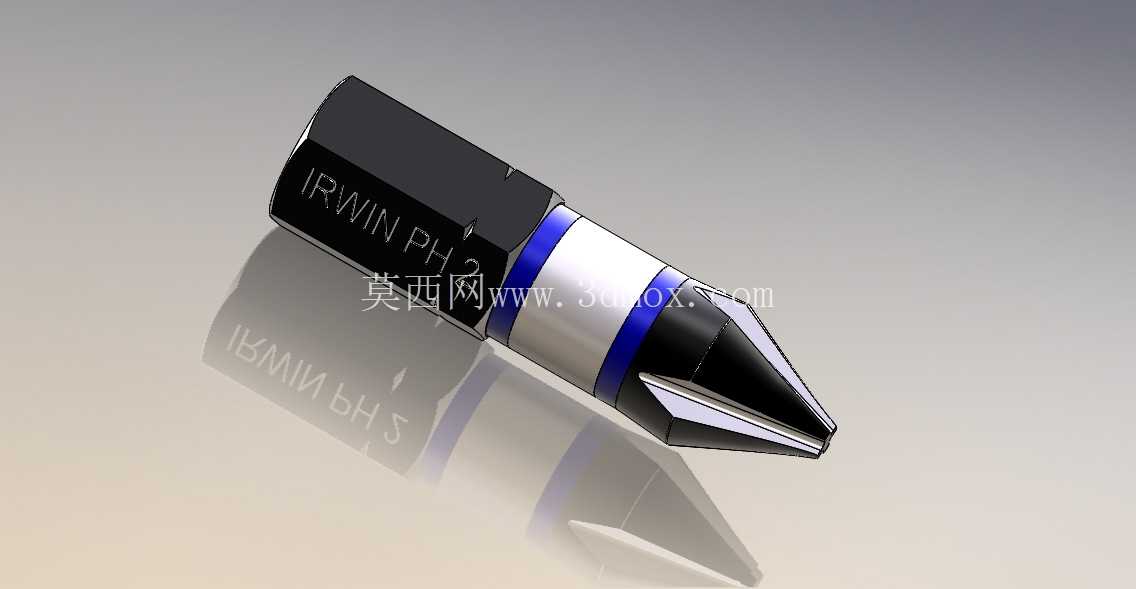

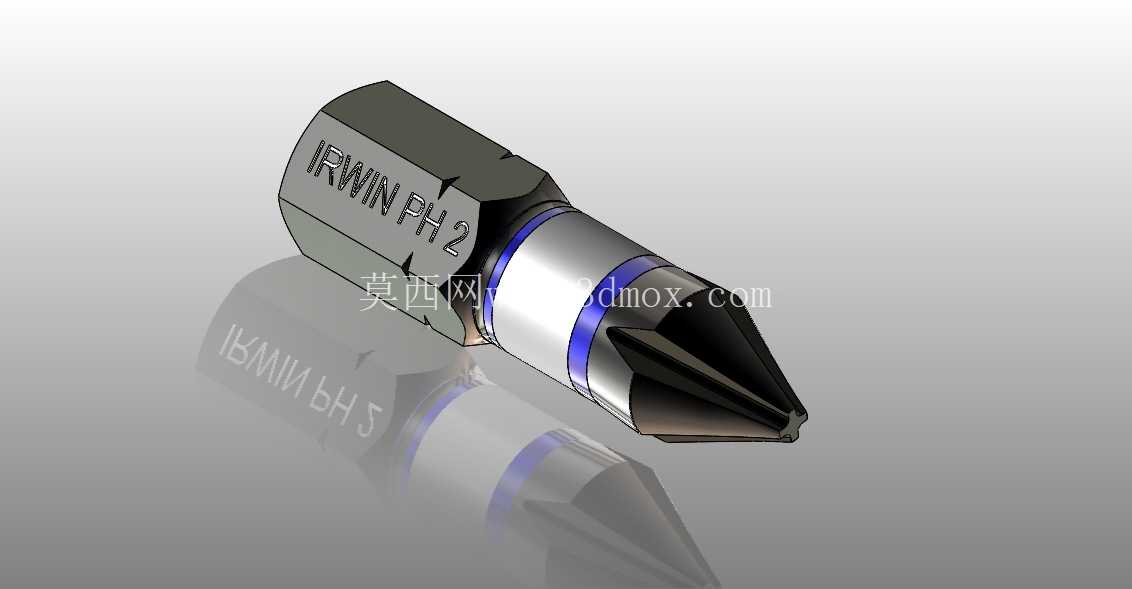

　　在设备维保、重型机械装配、钢结构安装这类需要大扭矩传递的作业场景里，普通手动螺丝刀批头往往因为抗冲击性能不足，出现批头崩裂、十字槽打滑、连接柄断裂的问题，冲击螺丝刀批头就是专门适配这类高负载冲击旋拧工况的核心耗材配件。这款批头的整体长度控制在25mm，属于短款冲击批头的常用规格，短尺寸的设计首先是为了缩小作业时的力臂长度，让冲击扭矩能够更直接地传递到螺丝槽口，减少长批头在高频冲击下的扭矩损耗和杆部形变，同时也能适配空间局促的装配位置，比如设备框架内侧的沉头螺丝、模具装配时的边角紧固位，这类位置长批头无法垂直对准螺丝槽，短款批头的适配性更强。

　　从结构设计来看，批头的尾端采用标准六角连接柄，柄部做了倒角导向处理，能够快速卡入冲击螺丝刀的快换夹头，六角柄的对边尺寸符合通用冲击起子的夹持标准，不需要额外转换接头，夹持后柄部与夹头的贴合面足够大，能够承受冲击过程中的径向跳动和轴向冲击力，避免出现柄部打滑、夹头磨损的问题。批头的工作端是PH2规格的十字槽型，这个规格是机械装配、五金安装里最常用的十字螺丝尺寸，覆盖了M3.5到M5区间的常用机丝、自攻螺丝，槽口的几何角度做了针对性优化，十字翼的边缘做了微小的圆角过渡，不是锋利的直角结构，这样在冲击旋拧的瞬间，批头槽口和螺丝十字槽的接触面积更大，不会因为应力集中刮伤螺丝槽口，也能减少批头自身的崩边风险。

　　批头的中段做了环形的应力缓冲槽设计，槽位填充了高韧性的缓冲材质，在冲击螺丝刀输出轴向冲击力的时候，这个缓冲结构能够吸收一部分多余的冲击能量，避免刚性碰撞直接传递到批头工作端，延长批头的使用寿命，同时也能减少冲击过程中批头从螺丝槽口弹出的概率。批头的主体材质采用高硬度合金工具钢，表面做了发黑防锈处理，柄部激光蚀刻了型号标识，方便作业人员在一堆批头里快速识别规格，不需要反复测量比对。从安装边界来看，这款批头装入冲击起子后，整体伸出夹头的长度不到20mm，作业时需要保证螺丝安装位周围至少有10mm的径向操作空间，让批头能够垂直对准螺丝中心，如果倾斜角度超过15度，不仅会出现打滑滑牙的问题，还可能因为偏载冲击力导致批头十字翼断裂。

　　在实际使用场景里，这类冲击批头常被用于汽修行业的底盘螺丝拆装、钢结构厂房的自攻钉紧固、模具装配时的内六角螺丝替代紧固、生产线设备的应急维保，尤其是遇到生锈咬死的螺丝时，普通批头一拧就会滑牙，冲击批头配合冲击螺丝刀的轴向冲击力，能够先破坏螺丝螺纹间的锈层，再传递扭矩旋出螺丝，这是普通手动批头无法实现的功能。设计这款批头的三维模型时，需要重点关注几个配合尺寸的公差：六角连接柄的对边尺寸公差要控制在h6级别，保证和夹头的配合间隙在合理范围，间隙太大会导致冲击时晃动量大，间隙太小会出现插不进夹头的问题；十字工作端的槽型角度要严格符合PH2的标准尺寸，角度偏差超过2度就会出现和螺丝槽不贴合的问题，使用时很容易滑牙；中段缓冲槽的深度不能超过杆部直径的1/5，太深会降低批头的整体抗扭强度，太浅又起不到缓冲冲击的作用。另外批头头部的导向锥度要做的顺滑，能够快速对准螺丝的十字槽，不需要反复调整位置，提升装配作业的效率。很多新手建模的时候容易忽略批头尾部的倒角尺寸，倒角太小的话，快换夹头的钢珠会卡不住批头，作业的时候批头容易飞出来，存在安全隐患；倒角太大又会导致夹持长度不足，大扭矩下容易把柄部拧圆。还有表面标识的蚀刻深度，控制在0.1mm左右就足够识别，太深会在柄部形成应力集中点，长期冲击使用下容易从标识位置断裂。
