卡雷拉斯索托悬挂式支撑构件结构

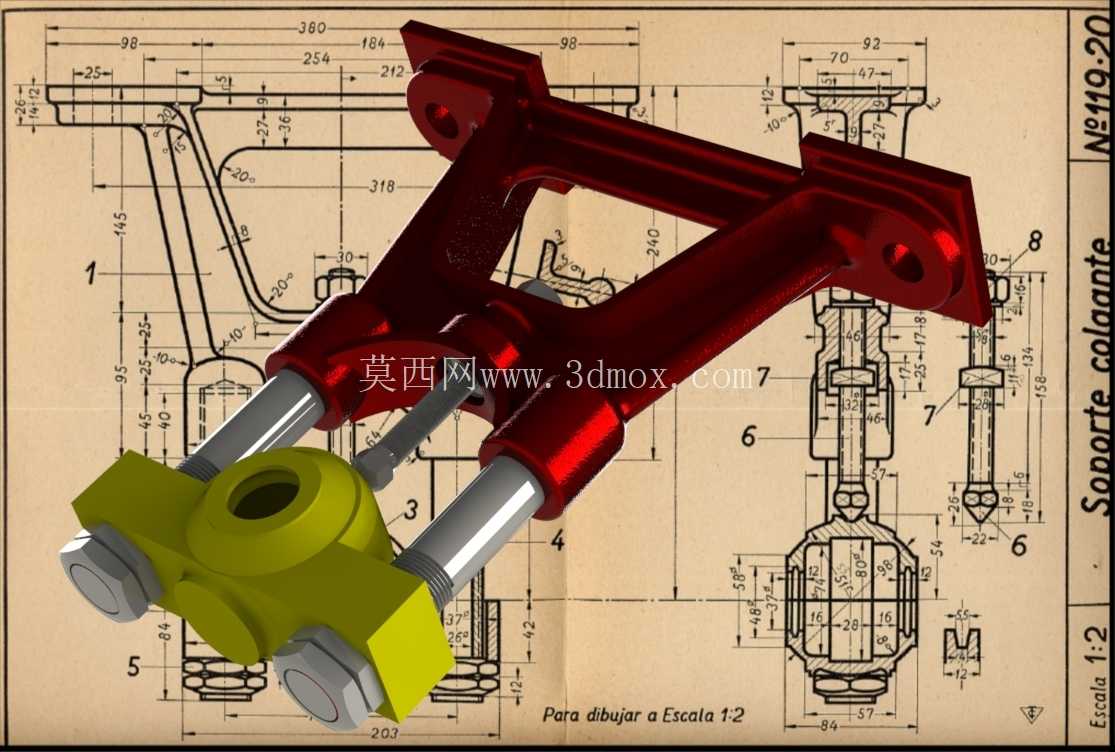

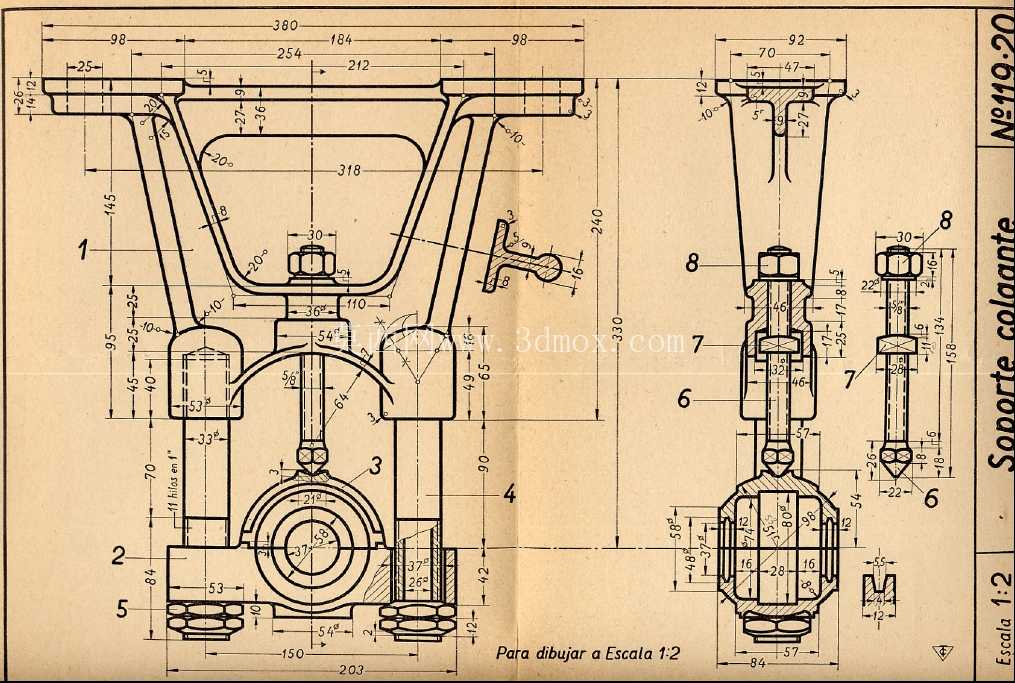

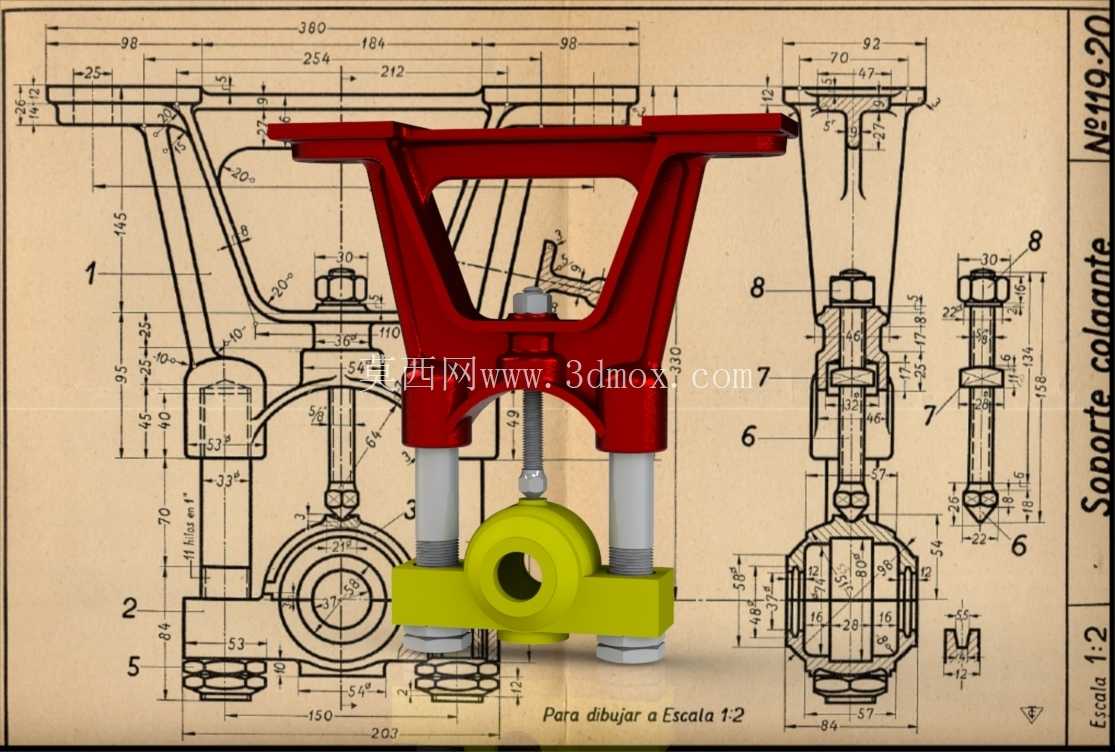

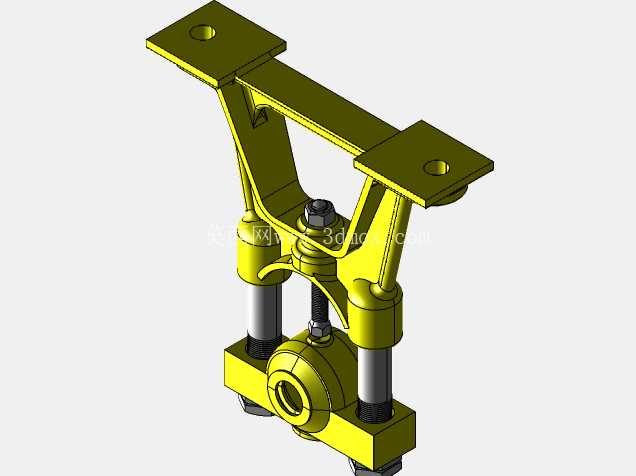

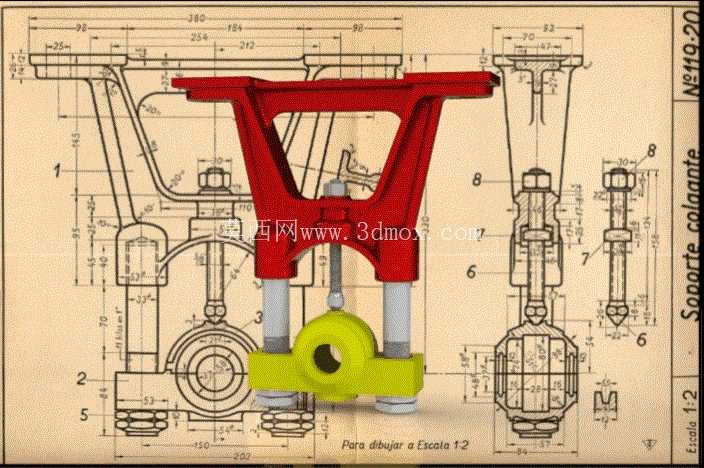

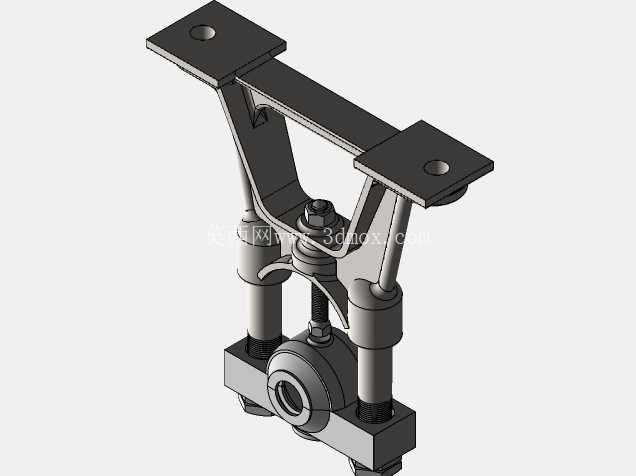

　　该悬挂支撑构件多用于重载传动系统的轴系吊装定位场景，常见于早期蒸汽动力设备、重型输送线的上部支撑点位，核心作用是为旋转轴系提供稳定的吊装约束，同时抵消轴系运转过程中产生的径向跳动与轴向窜动载荷，避免轴系因自重或负载波动出现下垂偏移，保障传动副的啮合精度。从结构设计逻辑来看，上部的叉形承力架采用对称式H型截面布局，这种截面形式在同等耗材重量下能获得更高的抗弯截面模量，可有效承受垂直方向的静载荷与设备启停时的冲击载荷，叉架顶部的平直安装面预留了螺栓过孔位，可直接与上部的设备机架横梁贴合固定，安装面的平面度公差需控制在0.1mm以内，避免安装后出现附加装配应力导致架体变形。

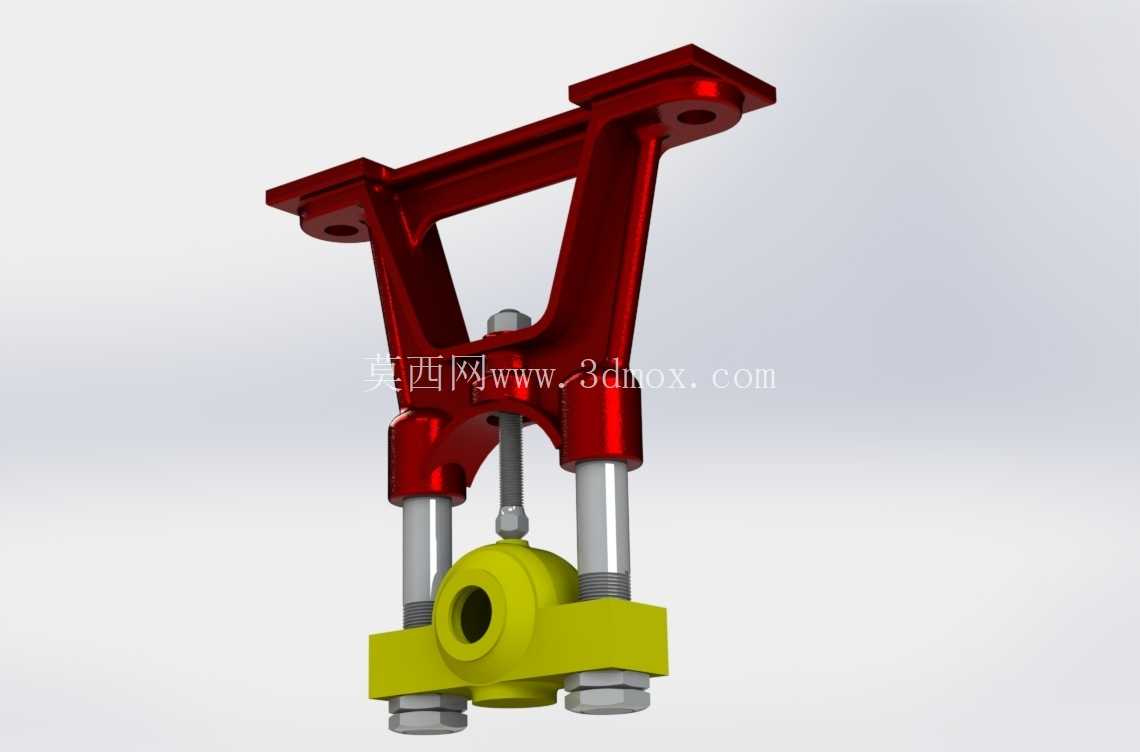

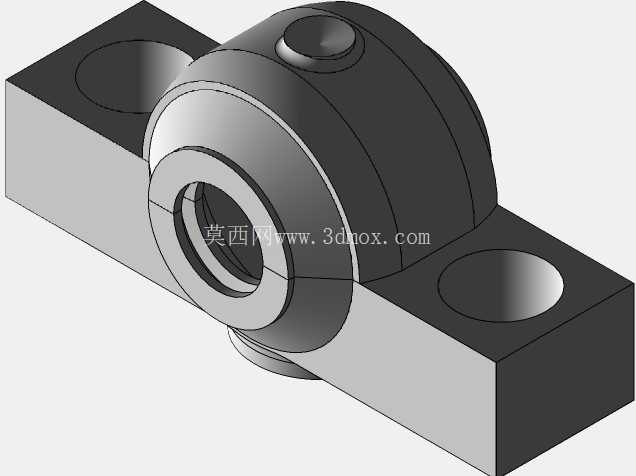

　　下部的铰接座采用分体式抱合结构，黄色的轴瓦座与上部架体通过两根垂直导向立柱连接，立柱与架体安装孔之间采用间隙配合，配合公差选取H7/g6，既可以保证轴瓦座在装配时能微调中心高度，适配轴系的实际安装位置，也能在轴系受热膨胀时提供微小的位移补偿量，避免出现卡滞问题。轴瓦座的内孔为整圆通孔，表面预留润滑脂加注通道，可在运转过程中持续为转动副提供润滑，降低轴颈与轴瓦之间的磨损速率。

　　从安装边界尺寸来看，构件总高度适配常规100-150mm轴径的吊装需求，上部安装面的横向跨距可匹配标准型钢横梁的安装孔距，无需额外加工转接板即可完成装配，下部轴瓦座的宽度控制在120mm以内，相邻支撑点位的最小安装间距可压缩至200mm，适合在空间紧凑的设备腔体内布置。设计过程中针对铸造工艺做了多处优化，所有转角位置均设置了R3-R5的铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷，架体的壁厚均匀控制在8-10mm区间，厚薄差不超过3mm，防止铸件出现缩孔、缩松等成型缺陷，关键受力位置的壁厚做了局部加厚处理，提升构件的整体疲劳强度。

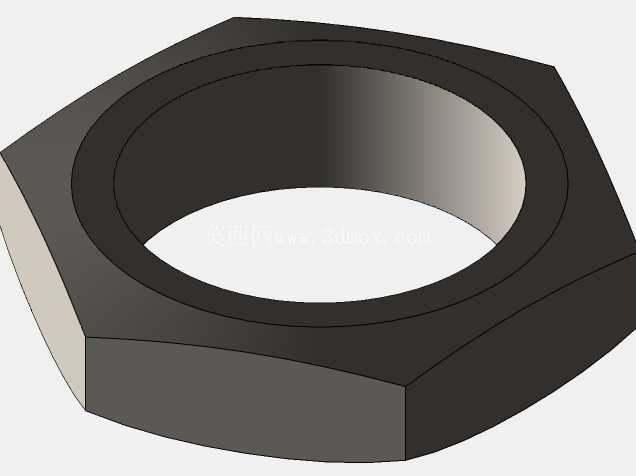

　　构件的受力路径经过多次迭代优化，上部架体承受的垂直载荷通过两侧的立板均匀传递到两根导向立柱上，再经由下部轴瓦座传递到轴系，整个传力路径无明显的应力突变点，经有限元校核，在1.5倍额定载荷下，最大应力出现在叉架与立板的过渡位置，应力值远低于铸铁材料的许用应力，安全系数满足重载工况的使用要求。在实际装配过程中，需要先将上部架体固定在机架横梁上，再将轴瓦座套入待支撑的轴颈位置，调整导向立柱的锁紧螺母，保证轴瓦座与轴颈的同轴度误差不超过0.05mm，避免轴系运转时出现偏磨问题，同时要保证两根导向立柱的预紧力一致，防止轴瓦座出现倾斜。该类支撑构件相比传统的一体式轴承座，具备安装调整灵活、吊装占用空间小的优势，尤其适合无法从轴端套装轴承座的长轴系中间支撑场景，在老式蒸汽机械、矿山输送设备、重型纺织机械的轴系布局中应用十分广泛，其结构设计思路也可迁移到现代自动化设备的悬挂式轴系支撑设计中，通过更换材质为铸钢或铝合金，可适配不同载荷等级与轻量化需求的应用场景。
