高精度外径千分尺机械结构三维建模

项目分类:量具 发布时间:2026-05-21 ID:1150448
  • 高精度外径千分尺机械结构三维建模
  • 高精度外径千分尺机械结构三维建模
  • 高精度外径千分尺机械结构三维建模
  • 高精度外径千分尺机械结构三维建模

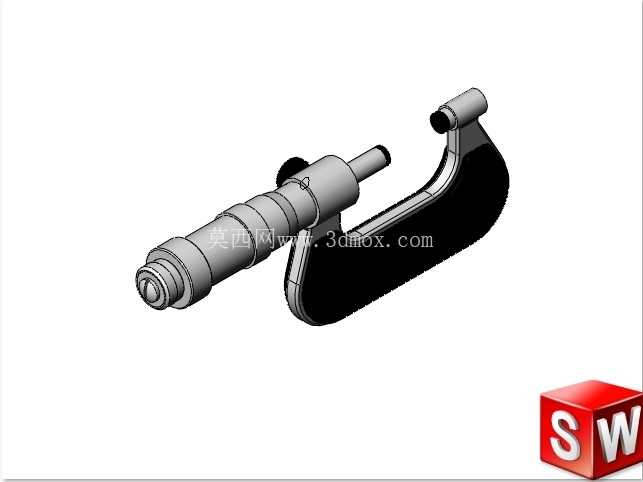

在机械加工现场的尺寸管控环节,外径千分尺是一线质检、机加工操作人员接触频率极高的接触式精密量具,这套三维模型完整还原了机械式外径千分尺的全部核心结构,可直接用于计量器具结构教学、检测工位工装适配校核、测量工具虚拟装配仿真等场景。从实际应用场景来看,这类千分尺普遍覆盖0-25mm、25-50mm等常规测量量程,在五金零件加工、汽车零部件尺寸抽检、精密模具配件检测、轴承外圈尺寸核验等场景中,承担着IT6-IT8级精度尺寸的终检与过程巡检任务,相比游标卡尺,其测量分辨力可达0.01mm,配合测力恒定装置,能有效减少人工操作带来的测量压力误差,保障不同操作人员的测量数据一致性。

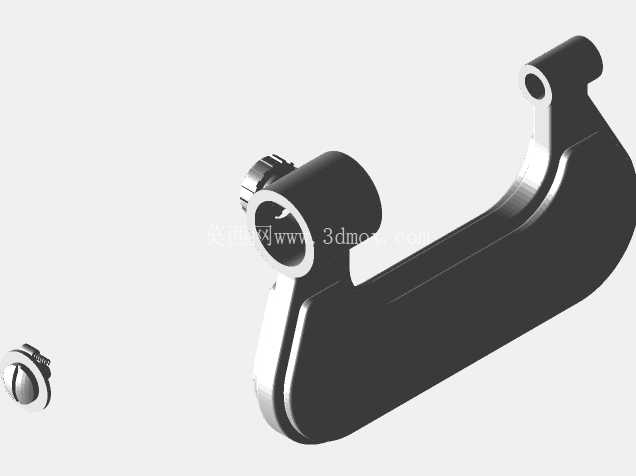

从功能特性来看,模型完整复现了尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力棘轮、隔热护板等全部核心部件:尺架采用弓形镂空结构设计,在保证整体结构刚性的前提下尽可能降低自重,避免长时间手持测量带来的疲劳,同时尺架握持区域覆盖的隔热护板结构,能隔绝人体手部温度传导至金属尺身,减少金属热胀冷缩带来的测量系统误差,这一细节在恒温车间外的现场检测场景中尤为重要;测砧与测微螺杆的测量端面采用硬质合金镶片结构设计,耐磨性能优异,可承受长期反复接触被测工件带来的磨损,延长量具的校准周期;测微螺杆与固定螺母的精密螺旋副结构,是实现高精度尺寸转换的核心,螺杆螺距严格控制为0.5mm,配合微分筒50等分的刻度设计,实现0.01mm的读数分辨力,模型中还原了螺旋副的间隙补偿结构,可通过调节螺母消除长期使用产生的回程间隙,避免测量空程带来的读数偏差。

从设计思路层面拆解,这套结构的核心逻辑是在保证测量精度稳定性的前提下,兼顾操作便捷性与长期使用可靠性:锁紧装置采用偏心压紧结构,扳动锁紧拨杆即可通过偏心块压紧测微螺杆,锁定当前测量数值,方便操作人员在难以直接读数的工位完成测量后,取出千分尺读取数值;尾部的测力棘轮结构采用棘轮打滑设计,当测量端面接触工件后,测力达到额定值(通常为5-10N)时棘轮会自动打滑发出咔哒声响,提示操作人员停止转动微分筒,避免因拧紧力过大导致测微螺杆变形、或工件被压溃产生测量误差,这一结构是机械式千分尺实现恒力测量的核心,也是区别于普通螺旋测微装置的关键设计。

从外形尺寸与安装边界来看,这款常规0-25mm量程千分尺的整体弓形尺架开口深度约32mm,可覆盖常规轴类、盘类零件的外径测量需求,尺架整体厚度约12mm,可伸入部分窄槽、台阶位置完成外尺寸测量;测微螺杆的行程为25mm,配合可更换测砧的结构可扩展更大测量量程,整体结构无突出的尖锐棱角,所有操作部件的位置均符合人体工程学设计,右手握持尺架时,拇指与食指可自然接触微分筒与棘轮,单手即可完成测量、锁紧、读数的全流程操作。在三维建模过程中,所有配合面的公差均按照实际量具的装配要求进行还原,测微螺杆与尺架导向孔的配合采用H7/g6间隙配合,既保证螺杆转动顺畅无卡滞,又避免间隙过大导致的测量轴线偏斜;测砧与尺架的安装孔采用H7/p6过盈配合,保证测砧安装后无松动,测量基准稳定可靠。对于结构设计从业者而言,这套模型可帮助理解精密螺旋副的传动原理、恒力测力机构的实现方式,也可作为虚拟检测工位搭建时的标准量具模型,用于模拟测量过程中的操作路径、空间干涉情况,提前预判现场检测时的工位布局合理性。
