DIN5480标准内花键套与外花键轴结构

在重载传动系统的布局设计中，花键连接是实现轴与轮毂周向固定、传递大扭矩的核心结构形式，这套对应DIN5480标准的花键副结构，广泛应用于工程机械行走驱动、工业减速机输入输出端、重型设备动力传输单元等需要高承载、高精度同轴传动的场景。不同于普通平键连接仅靠单键侧面承压传力，渐开线花键的齿面沿圆周均匀分布，受力时多齿同时啮合，齿根处应力集中更小，承载能力较同等尺寸的平键连接提升40%以上，同时具备自动对中的特性，能有效补偿轴与安装孔之间的微小同轴度误差，降低高速运转时的振动与偏磨风险。

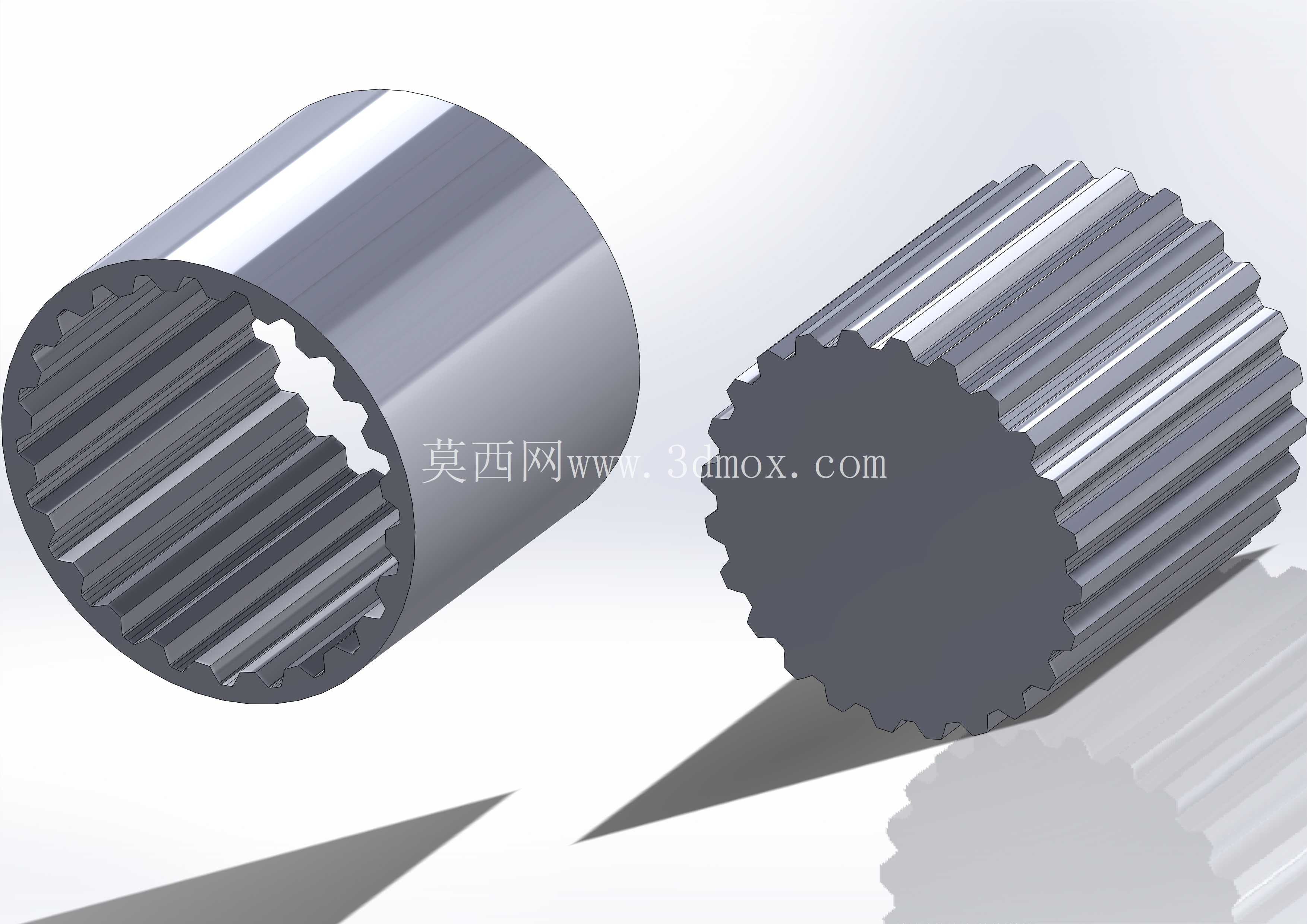

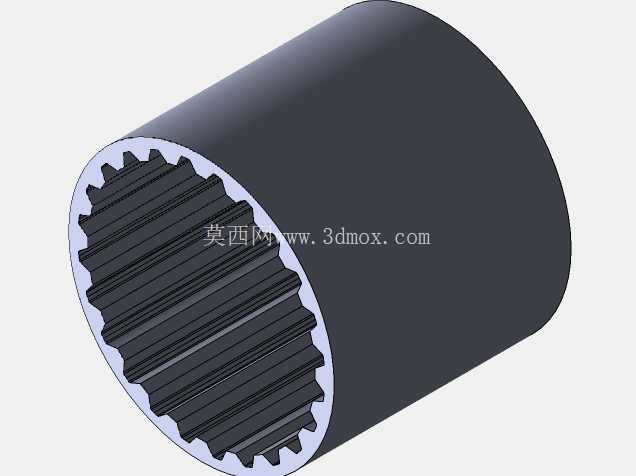

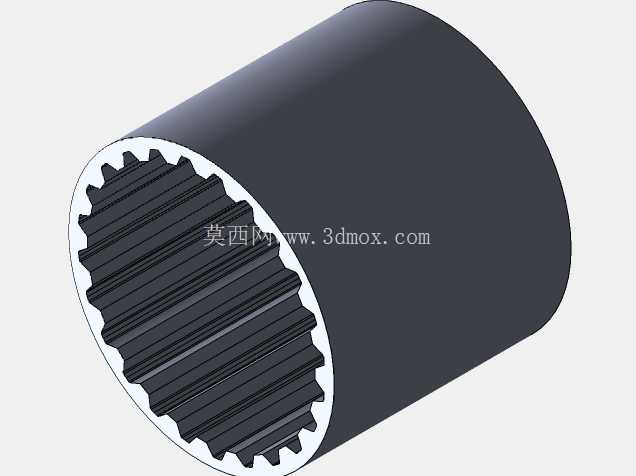

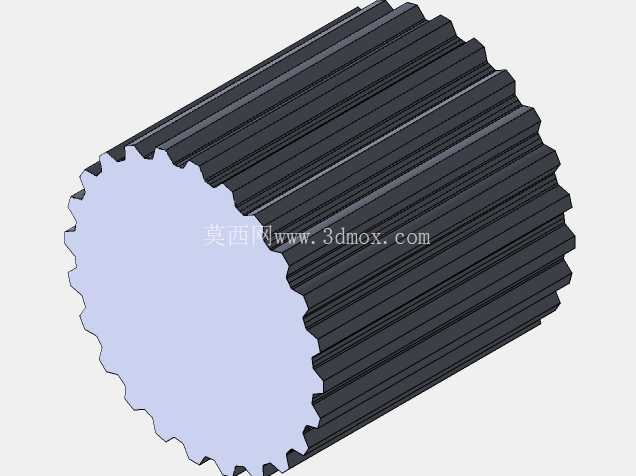

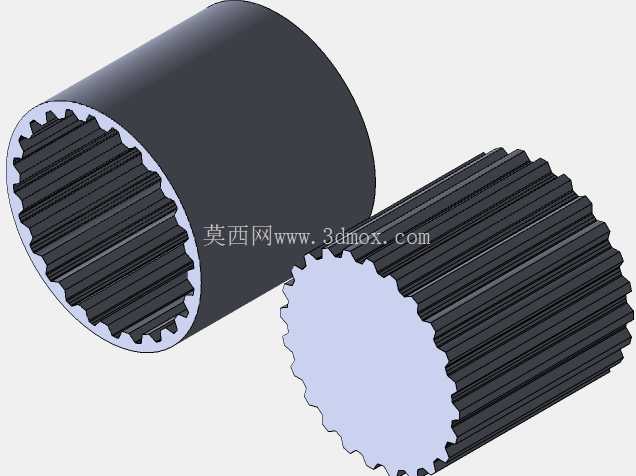

从结构设计逻辑来看，这套花键副采用W52x2x248h的参数规格，内花键为筒状套体结构，外圆为光滑圆柱面，可直接压装或热装进入轮毂的安装孔内，内孔加工出连续的渐开线齿形，齿向沿轴向保持直线度，保证与外花键装配时的接触长度均匀；外花键为轴类结构，一端为完整的外齿段，可与内花键完全啮合，另一端可根据安装需求设计为光轴、台阶轴或带锁紧结构的轴段，适配不同的动力输入输出接口。设计过程中需要严格控制齿厚的公差带，内花键齿厚采用H级公差，外花键齿厚采用h级公差，属于间隙配合类别，装配时可顺利推入，同时保证啮合后齿侧间隙控制在合理范围，既不会因间隙过大导致正反转时产生冲击噪音，也不会因间隙过小造成装配卡滞、运转时热胀咬死。

实际应用中，这类花键副常被用于需要轴向滑动的传动场景，比如变速箱内的滑动齿轮连接、工程机械的伸缩传动轴连接，齿面通常会做淬火处理，表面硬度达到HRC45-55，降低滑动过程中的磨损速率，延长部件使用寿命。安装边界方面，内花键套的外圆直径与配套轮毂的安装孔采用过盈配合，过盈量根据传递扭矩的大小计算确定，通常为直径尺寸的0.5‰-1‰，压装时需要使用专用工装沿轴向均匀施力，避免齿面受径向力产生变形；外花键轴的齿段长度需要比内花键套的啮合长度长出3-5mm，预留轴向窜动的空间，同时轴端需要设计倒角引导结构，方便装配时快速对中，避免磕碰齿顶造成毛刺。

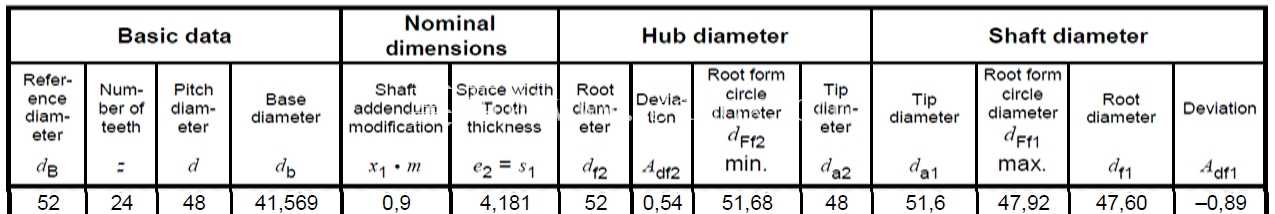

在三维建模过程中，首先需要依据DIN5480标准的参数表确定模数、齿数、压力角、变位系数等核心齿形参数，通过方程式驱动齿廓渐开线的生成，保证齿形的精度符合标准要求，避免建模误差导致后续3D打印或机加工出来的零件无法正常啮合。内花键的建模需要注意齿根的过渡圆角处理，不能出现尖锐直角，否则热处理时会在应力集中处产生裂纹，运转过程中容易出现断齿失效；外花键的齿端需要加工出倒棱，去除加工毛刺，同时方便装配时的导入。对于需要做有限元分析的场景，还要对花键副的啮合接触区域做网格细化，模拟满负载工况下的齿面接触应力、齿根弯曲应力，验证结构的安全系数是否满足设计要求，通常这类重载花键的安全系数需要取到2.5以上，才能应对设备启动、过载冲击时的瞬时大扭矩。

日常设备维护中，这类花键连接部位需要定期加注润滑脂，尤其是存在轴向滑动的工况，润滑脂能在齿面形成油膜，减少金属直接接触的磨损，同时防止锈蚀导致花键副卡滞。如果出现齿面磨损量超过齿厚的10%、齿根出现裂纹、齿面产生点蚀剥落等情况，就需要及时更换花键副，避免传动失效引发设备故障。不同于矩形花键的小径定心方式，DIN5480渐开线花键采用齿形定心，定心精度更高，更适合高速重载的传动场景，在重型机械、风电设备、轨道交通等领域的传动系统中有着不可替代的作用。
