通用型深沟球滚动轴承结构设计

在各类旋转传动场景中，滚珠轴承是应用覆盖面最广的支撑类零部件，从家用电动工具的输出轴、自行车的花鼓转轴，到工业输送线的辊筒支撑、精密机床的主轴限位，甚至航空航天设备的旋转机构中，都能看到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传输过程中的损耗，同时限制轴的径向与轴向窜动量，保证轴上搭载的齿轮、带轮、叶轮等部件始终处于预设的工作位置，避免因轴系偏移引发的设备振动、部件磨损加剧甚至传动失效问题。

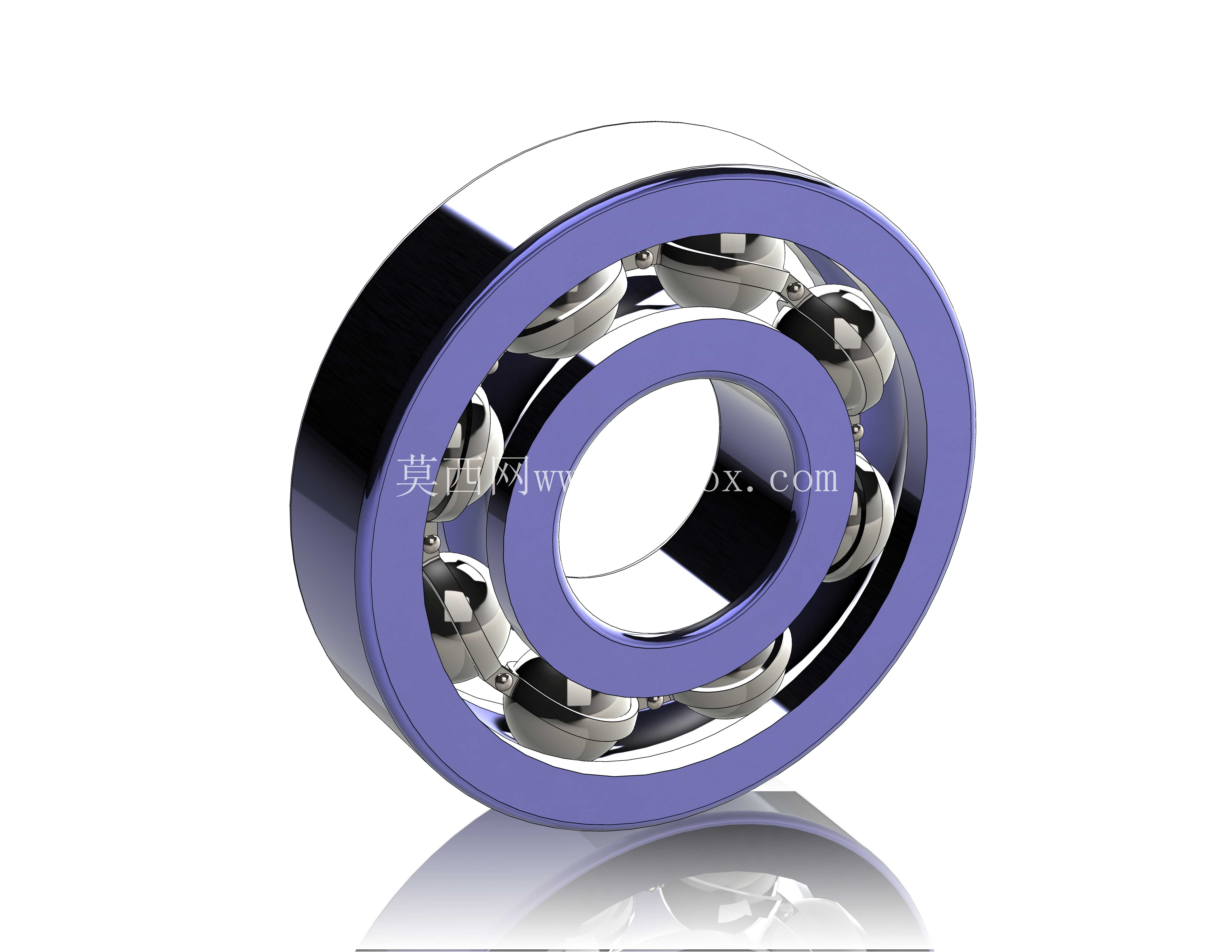

从结构设计逻辑来看，这类滚珠轴承主要由内圈、外圈、滚动体、保持架四个核心部分组成，内圈通常与轴颈采用过盈配合随轴同步转动，外圈则与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用。分布在内外圈滚道之间的滚珠是承担载荷的核心元件，滚珠的直径一致性、滚道的曲率匹配度直接决定了轴承的运转精度与承载能力，设计过程中需要根据额定动载荷、额定静载荷的计算值，匹配对应数量与直径的滚珠，保证在承受径向载荷时，载荷能均匀分布在各个接触的滚珠上，避免局部应力集中导致的滚道点蚀、滚珠碎裂问题。保持架的作用是将相邻滚珠均匀分隔开，避免滚珠在运转过程中相互接触摩擦，同时引导滚珠在滚道内平稳滚动，不同应用场景下的保持架会选用不同材质，常规工况下多采用冲压钢板保持架，高速工况则会选用铜合金或工程塑料保持架，降低运转过程中的离心力与摩擦发热。

从实际选型与安装的角度来看，这类轴承的外形尺寸遵循通用的标准系列，内径、外径、宽度都有对应的标准参数，设计选型时首先要匹配安装位置的轴径与轴承座孔尺寸，同时要根据实际工况的载荷类型调整选型：如果设备主要承受径向载荷，可选用深沟球结构的常规型号；如果存在较大的双向轴向载荷，则需要选用角接触结构的滚珠轴承，匹配对应的接触角来承受轴向分力。安装过程中需要注意配合面的公差控制，内圈与轴的配合过盈量不能过大，否则会导致内圈胀大、轴承游隙变小，出现运转卡滞、发热严重的问题；外圈与轴承座的配合也不能过松，否则会出现外圈跑圈的问题，磨损轴承座孔影响装配精度。同时安装时要避免直接敲击轴承的滚动体与保持架，需要通过专用工装均匀施力在对应的套圈端面上，将轴承压装到指定位置。

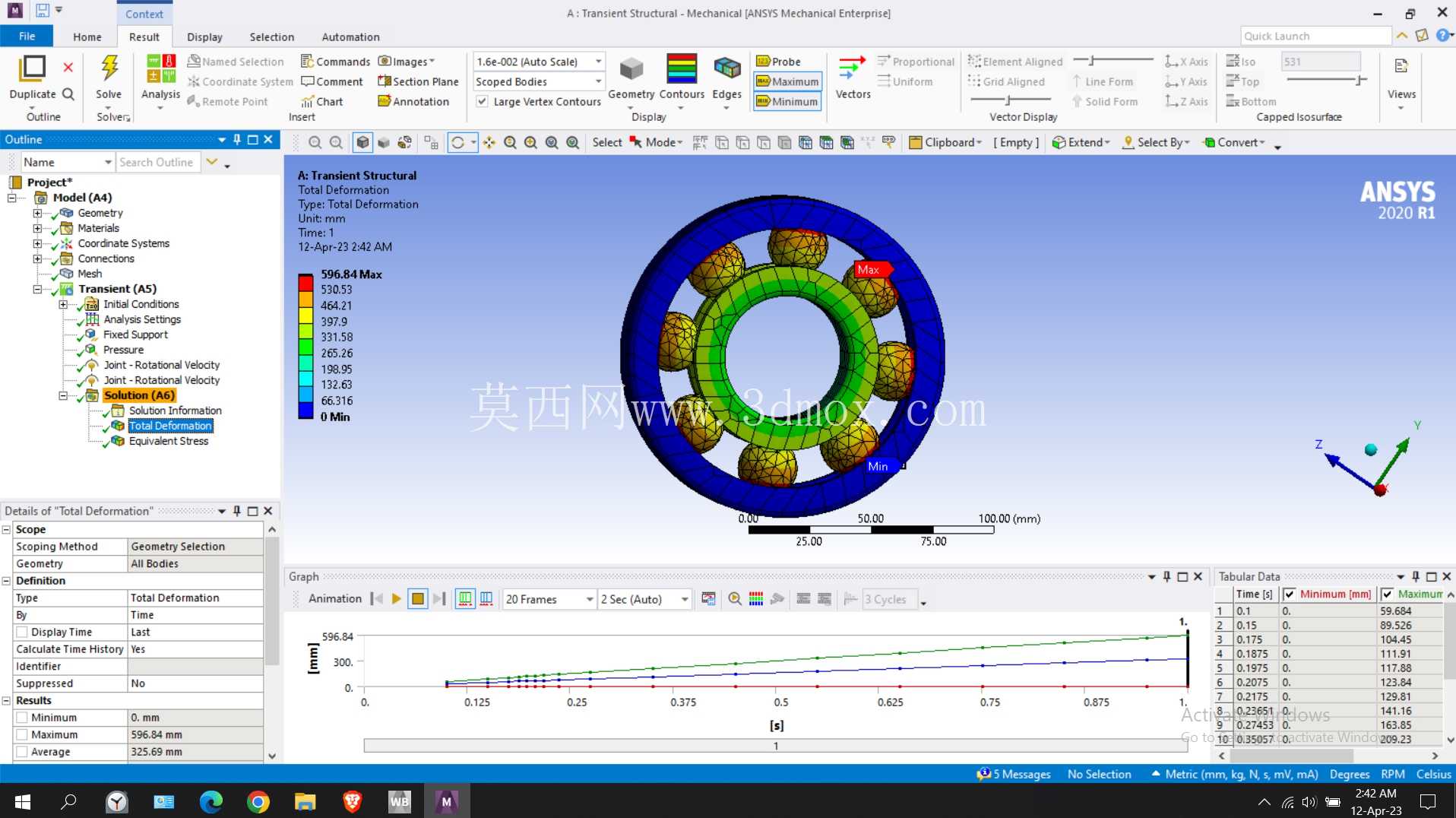

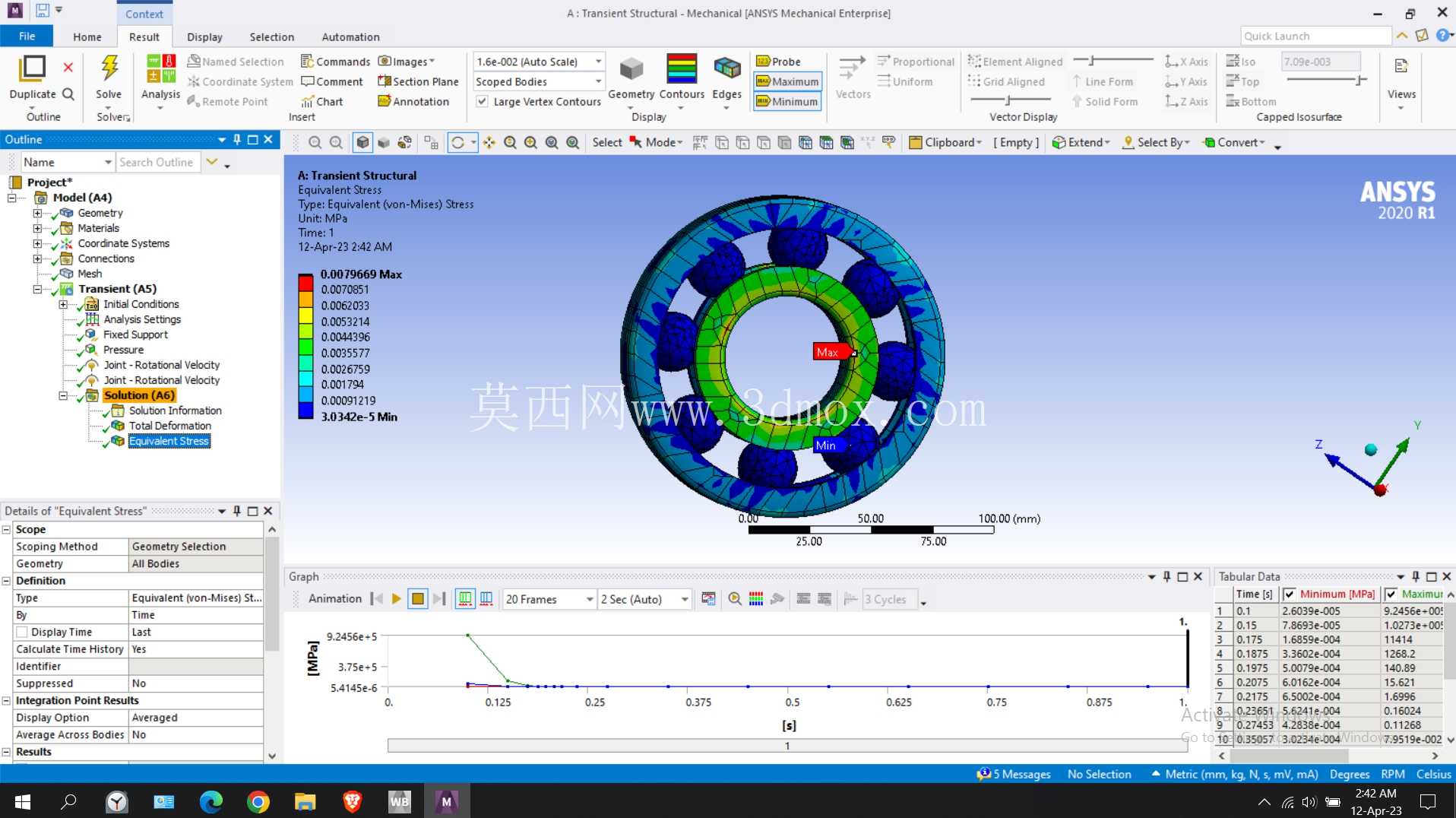

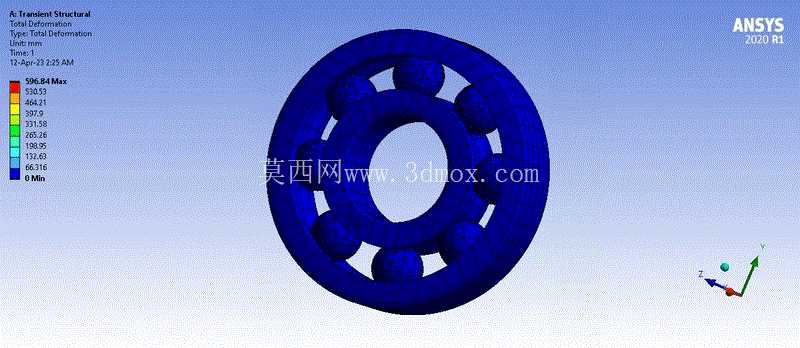

在不同的应用场景下，这类轴承的设计细节也会做对应调整，比如在粉尘、水汽较多的工况下，会在轴承两侧加装橡胶或金属防尘密封盖，预先填充润滑脂，实现免维护使用；在高温工况下，则会选用耐高温的润滑脂与特殊的热处理工艺，保证套圈与滚珠的硬度在高温环境下不会出现明显下降，避免早期磨损。日常运维过程中，需要定期检查轴承的运转温度、振动与噪音情况，如果出现异常温升或不规则异响，通常是轴承内部出现磨损、游隙变大或者润滑失效，需要及时拆解检查，避免故障扩大影响整台设备的正常运转。这类轴承的三维建模过程中，需要重点还原滚道的曲率半径、滚珠的排布位置、保持架的兜孔结构，保证模型在做装配干涉检查、运动仿真时能准确反映实际的装配关系与运动状态，为后续的轴系设计、轴承座结构设计提供准确的参考依据，避免实际生产装配时出现尺寸不匹配、运动干涉的问题。
