基于FM6316的USB锂电充电升压控制板

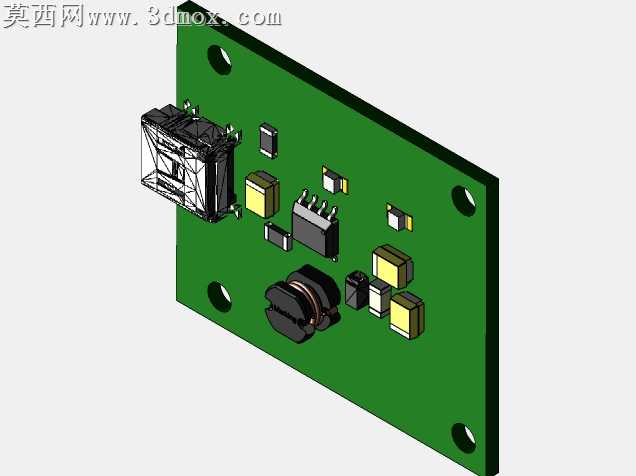

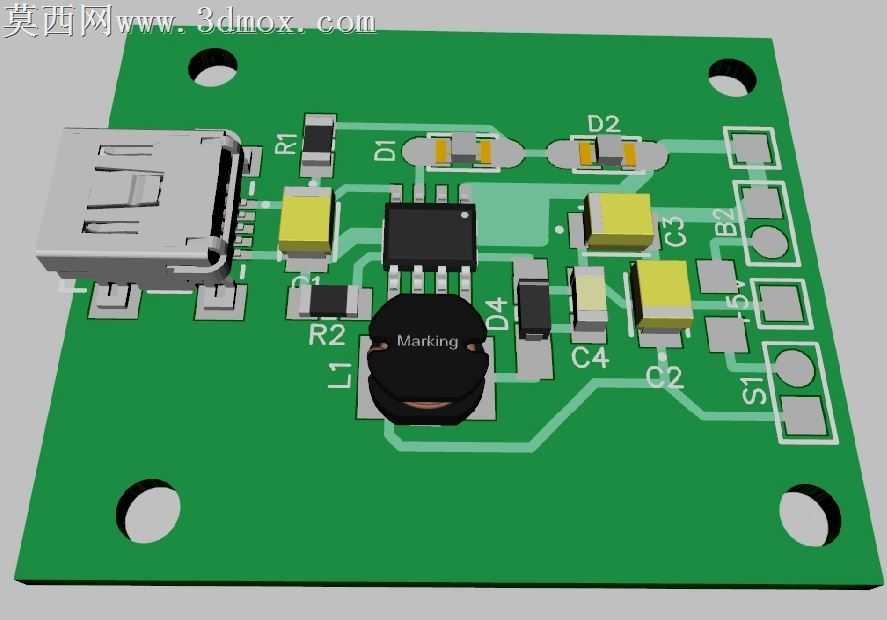

本作品为基于FM6316芯片设计的USB锂离子电池充电器兼PWM升压DC-DC控制电路板三维模型，建模过程严格遵循消费类电子硬件设计规范，完整还原了实物电路板的全部结构细节。建模阶段首先依据PCB实际尺寸绘制板基轮廓，采用绿色阻焊材质还原真实PCB的表面质感，板体四角预留的安装孔位精准匹配实物尺寸，孔壁做金属化沉铜效果处理，还原真实电路板的工艺特征。板载元件建模逐一还原实物形态：左侧Micro USB接口采用金属外壳加塑胶内芯的分层材质设计，接口引脚与PCB焊盘的贴合位置精准对齐；核心FM6316芯片采用黑色环氧塑封材质，表面丝印标识清晰还原；功率电感采用磁芯加绕组的分层结构，黑色磁芯表面的标识文字清晰呈现；周边贴片电阻、电容、二极管均按照0805、0603等标准封装尺寸建模，电阻采用黑色本体加银色端电极材质，电容采用黄色陶瓷介质或黑色电解材质区分，二极管的极性标识丝印准确还原。PCB表面的走线层做半透明覆铜效果处理，元件位号丝印R1、R2、C1-C4、D1、D2、L1、S1等标识清晰排布在对应元件旁，还原真实电路板的丝印层设计。渲染阶段采用正交视角搭配柔和顶光，清晰呈现板上所有元件的布局关系，金属元件的反光质感、塑胶元件的哑光质感、PCB阻焊层的半光泽质感均通过材质参数调整实现真实还原，整体布局遵循电源类电路板的布线规则，功率回路走线做加宽处理，信号回路与功率回路分区排布，完整呈现了这款小体积充电升压模块的硬件结构设计，可用于电子制作教学、产品结构验证、硬件方案展示等场景，模型细节完整度高，元件位置与实物完全一致，能够直观展现该款充电升压控制板的硬件构成与布局特点。
