Roland MODELA设备配套专用臂夹结构件

这款臂夹是桌面级数控雕刻加工设备的核心夹持执行部件，主要适配Roland MODELA系列小型雕刻机的主轴夹持与角度调节工位，在小型模具加工、PCB制版、软金属精细雕铣、手板样件制作等场景中承担主轴固定、姿态调整、进给导向的核心作用，是保障小行程加工设备加工精度的关键受力结构件。从实际加工场景来看，这类小型桌面雕刻设备多用于教学实训、个人工作室打样、小批量精密零件试制，加工过程中主轴需要根据加工需求调整伸出长度、偏转角度，臂夹作为直接连接主轴与设备进给滑台的中间构件，既要承受主轴高速运转产生的径向振动，也要保证夹持状态下主轴与加工台面的垂直度偏差控制在0.02mm以内，避免加工过程中出现振纹、断刀、加工尺寸超差等问题。

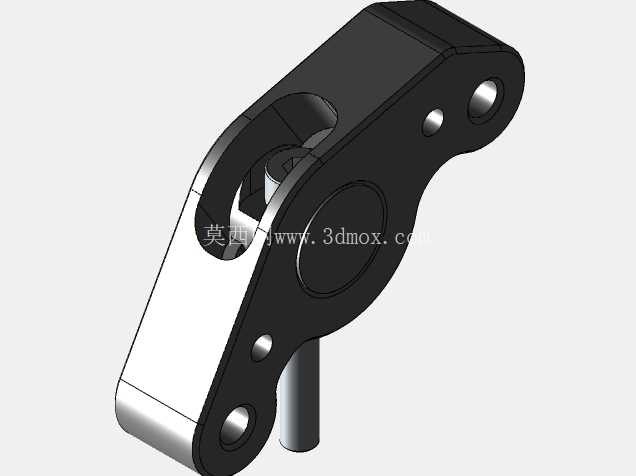

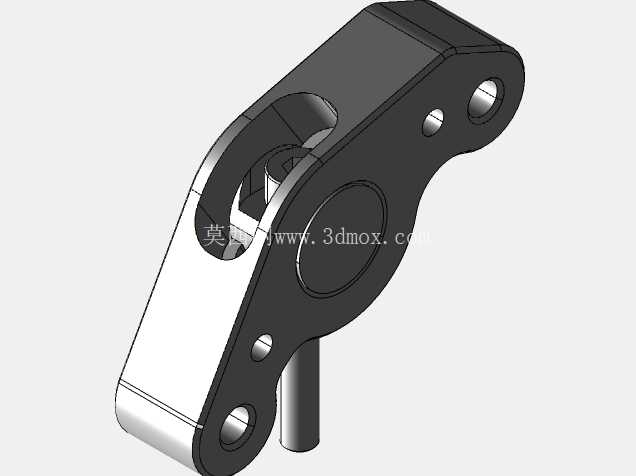

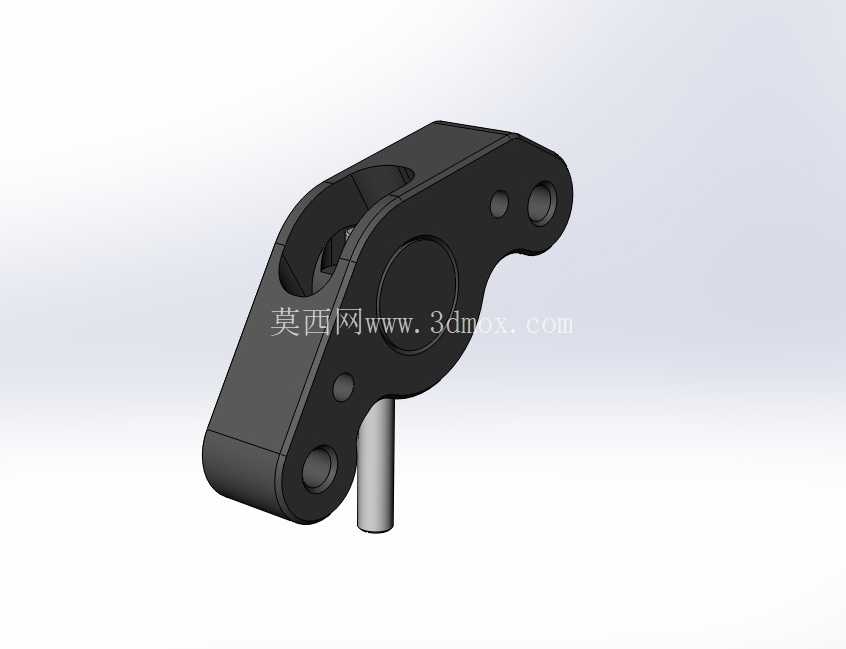

从结构设计思路来看，这款臂夹采用一体化铸造成型后做二次机加工的工艺路线，主体为异形杠杆式结构，上部开设的大直径通孔为主轴穿装孔，孔壁预留锁紧螺钉安装位，通过侧面的锁紧螺栓收紧孔位间隙实现对主轴的抱紧固定，可适配不同直径规格的主轴套筒，调整范围覆盖常规小型雕刻机的常用主轴尺寸。主体侧面分布的多个不同直径小孔，分别用于安装角度定位销、行程限位顶丝、复位弹簧连接杆，其中下部伸出的圆柱销轴为臂夹的摆动回转支点，与设备滑台上的安装座铰接配合，可实现臂夹带动主轴沿支点做小范围角度偏转，满足斜面加工、斜向进刀的工艺需求。结构上特意在受力集中的铰接位置、主轴抱紧位置做了加厚处理，同时在非受力区域做了减重凹槽设计，既保证整体结构的刚性，又尽可能降低运动部件的重量，减少滑台进给的负载，提升设备运动响应速度。

从安装边界与尺寸配合来看，臂夹的回转销轴直径、主轴安装孔的中心高、侧面定位孔的孔距都严格匹配对应型号雕刻机的安装接口，安装时无需额外做改孔、打磨处理，可直接替换原有磨损或损坏的臂夹部件。主轴抱紧孔的内孔表面做了细滚花处理，增大与主轴套筒的接触摩擦力，避免高速加工过程中主轴出现下滑、偏转的问题；铰接销轴与安装座的配合间隙控制在H7/g6的公差范围内，既保证摆动过程无卡滞，又不会因间隙过大导致加工过程中出现晃动。臂夹的整体外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免设备调试过程中划伤操作人员，同时所有安装孔的孔口都做了倒角处理，方便螺栓、销轴的装配导入，降低装配难度。

在实际使用过程中，这类臂夹的失效形式多为长期交变载荷下铰接孔的磨损、锁紧位置的螺纹滑牙，因此设计时在铰接孔位置预留了镶装铜套的余量，磨损后只需更换铜套即可继续使用，无需整体更换臂夹，降低设备的维护成本。锁紧螺栓的安装位做了加厚凸台设计，增大螺纹啮合长度，避免反复松紧锁紧螺栓时出现螺纹滑牙的问题。侧面预留的弹簧连接位可安装复位拉簧，在手动调整主轴角度后可实现臂夹的自动回位，提升设备操作的便捷性。整体结构没有冗余的设计，所有的结构特征都服务于夹持、回转、定位三个核心功能，没有多余的装饰性结构，完全从实际加工的受力需求、装配需求、维护需求出发做结构优化，适配小型桌面数控设备紧凑化、高精度、易维护的设计方向。
