水平式快速压紧肘节夹钳结构设计

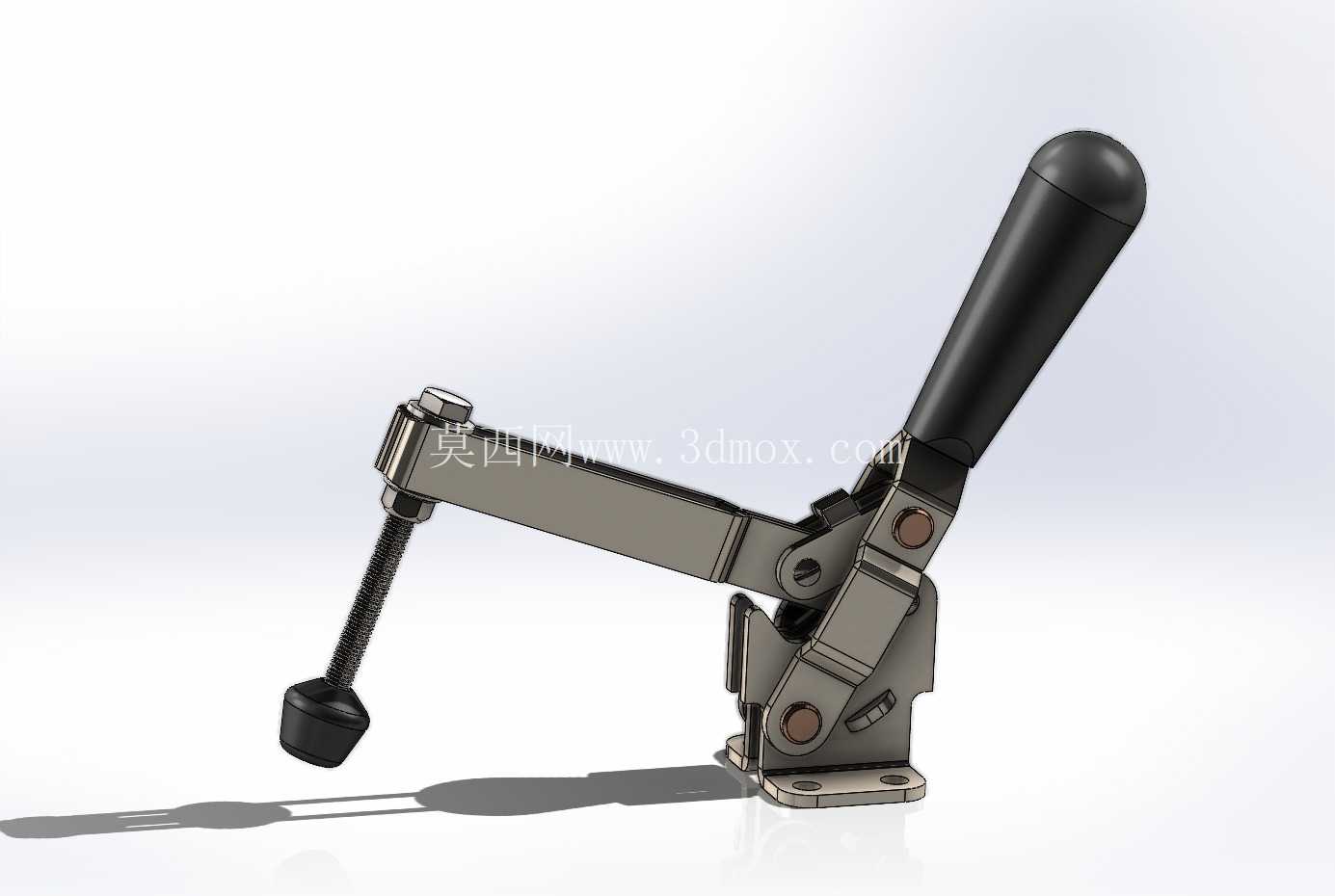

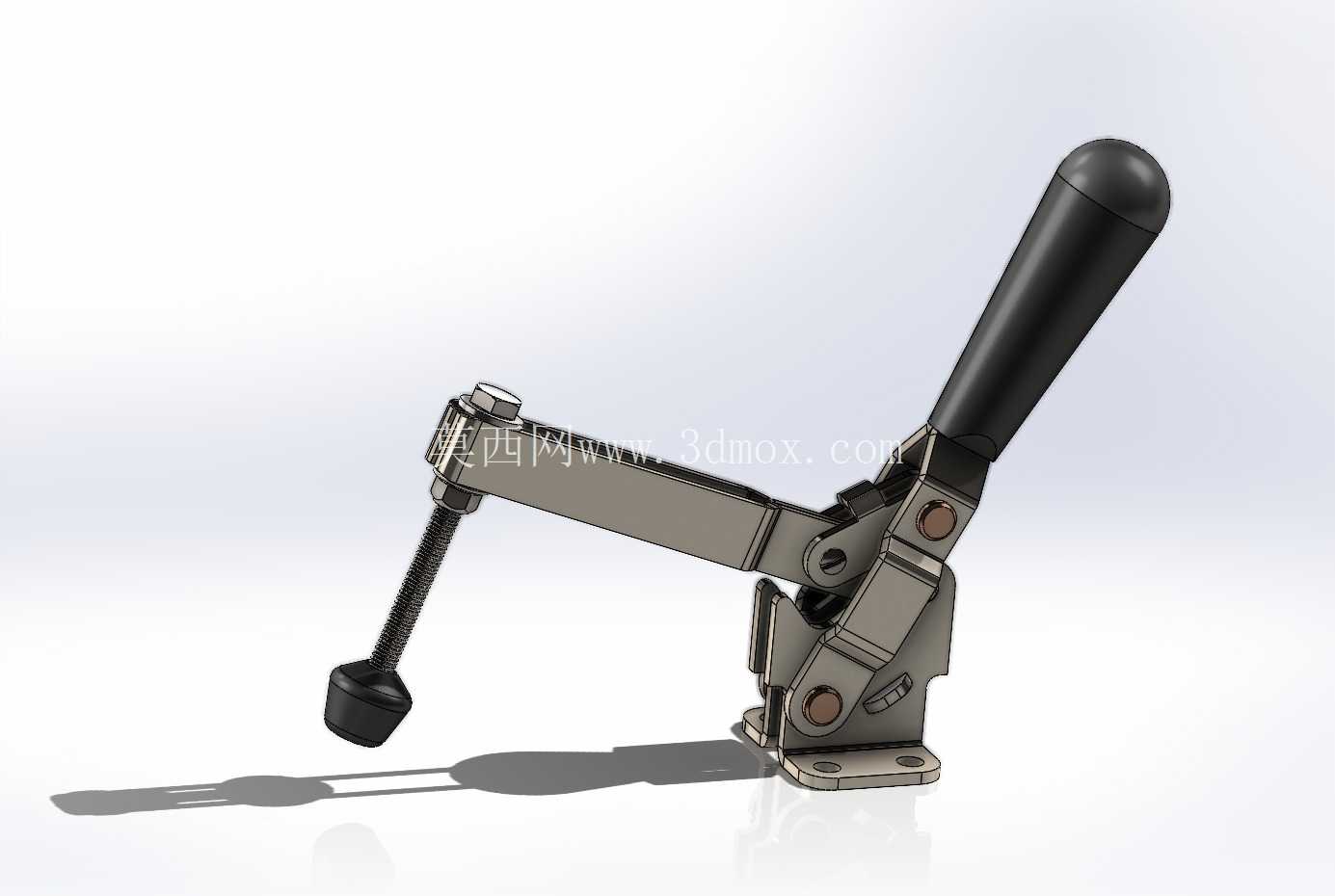

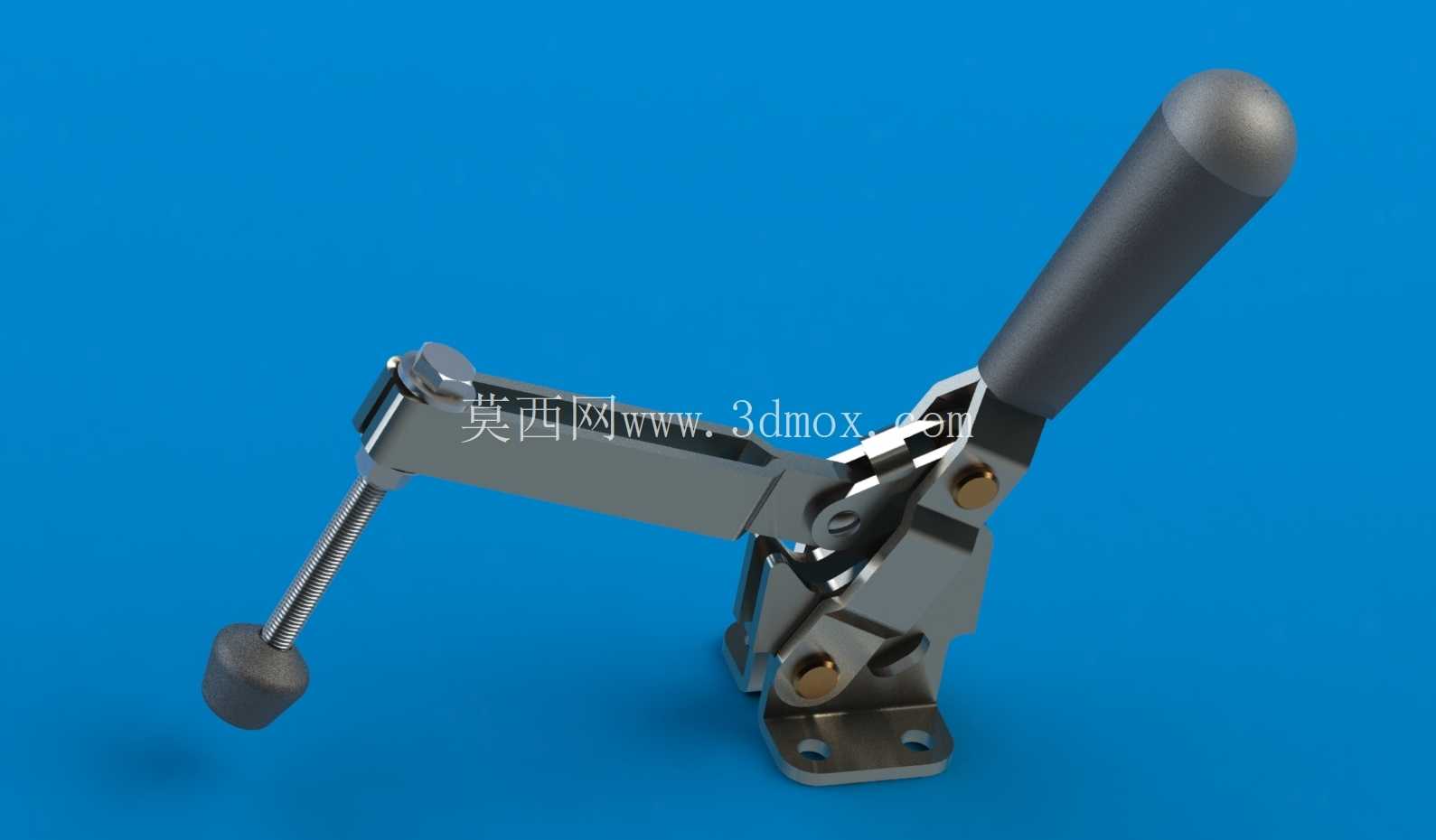

　　在工装夹具的设计选型过程中，肘节夹是小批量多工位装夹场景里出镜率极高的压紧元件，不同于螺栓压紧需要反复拧动螺帽的繁琐操作，这类夹钳依靠连杆机构的过死点锁止特性，能在扳动手柄的单次行程内完成工件的压紧与释放，操作效率比传统螺旋压紧高出数倍，尤其适合焊接工位、注塑件水口修整工位、装配线定位工装这类需要频繁拆装工件的场景。从结构原理来看，这款肘节夹采用水平式安装布局，底座带两个沉头安装孔，可直接通过内六角螺栓固定在工装基板或者工作台面上，安装时需要注意底座的贴合面平面度公差控制在0.1mm以内，避免安装后连杆机构出现卡滞，影响压紧力的输出稳定性。夹钳的压头端采用可调式螺杆设计，螺杆表面滚压有标准三角螺纹，可根据被压紧工件的高度差自由调整压头的伸出长度，调整到位后通过杆身上的锁紧螺母锁死，防止反复开合过程中螺杆出现松动移位，压头端部套有橡胶防滑帽，既可以增大与工件接触面的摩擦力，避免压紧时工件出现滑移，也能防止硬质金属压头刮伤工件表面，针对表面质量要求高的铝件、塑料件装夹场景，这种软接触压头的设计能有效减少装夹压痕的产生。

　　手柄部分采用加长杠杆设计，外部套有防滑绝缘胶套，操作时手掌的握持受力更均匀，根据杠杆力矩换算，在手柄端施加15kg左右的握持力时，压头端可输出最高100kg以上的压紧力，足够应对大部分薄板类、小型结构件的装夹需求，扳动手柄到锁止位置时，连杆机构会越过机械死点，此时即使压头端受到工件的反向反弹力，机构也不会自行松脱，锁止状态的可靠性完全能满足焊接时的飞溅冲击、打磨时的振动等复杂工况的使用要求。

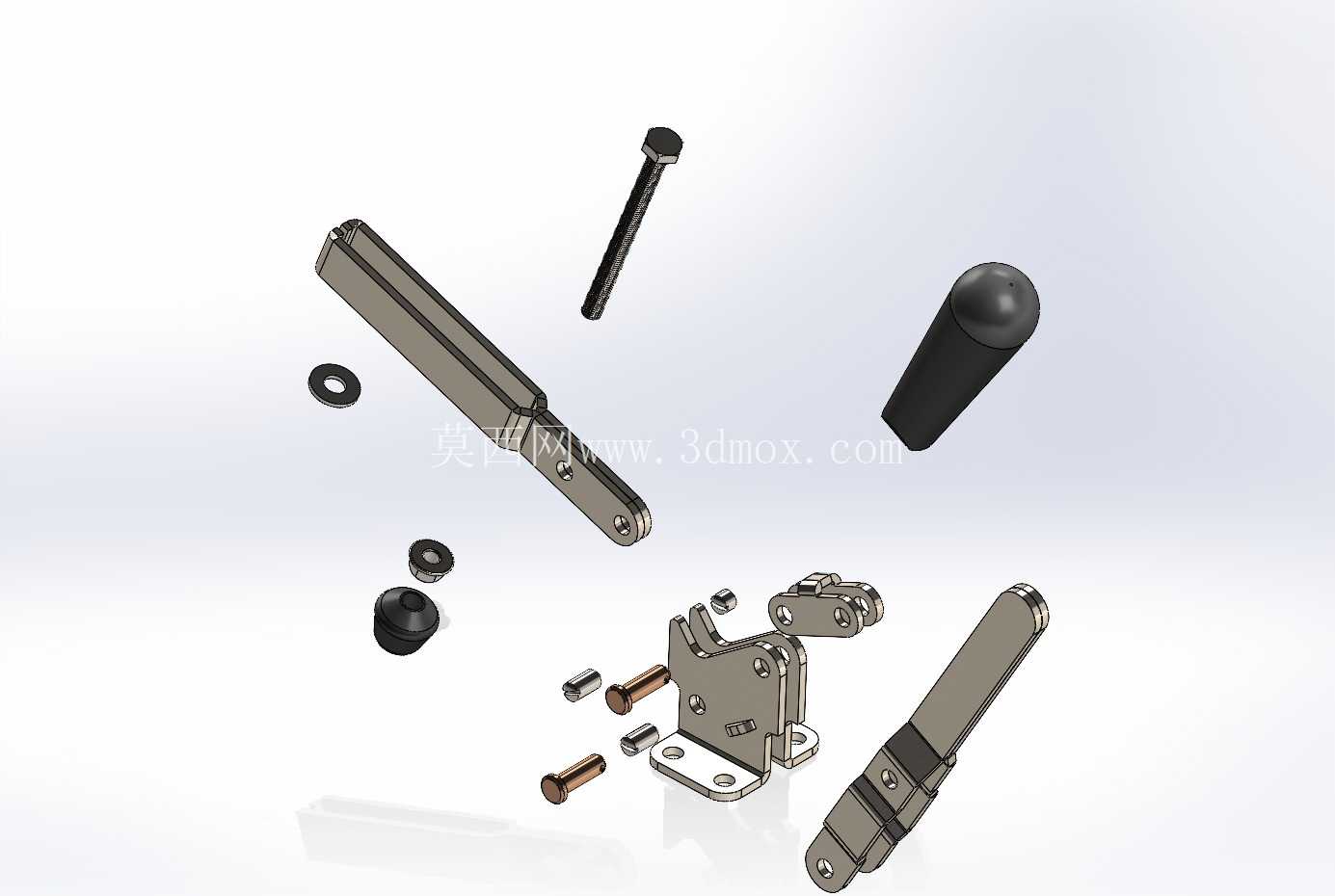

　　在实际的工装设计应用中，这类肘节夹的安装边界需要提前预留足够的操作空间，手柄扳动的行程范围内不能有其他结构件干涉，否则会出现手柄无法扳到死点位置、锁止失效的问题；压头的压紧点要尽量选在工件刚性较好的位置，避开薄壁悬空区域，防止压紧力导致工件变形，针对不同厚度的工件，除了调整压头螺杆的长度，也可以在工装基板上增加不同厚度的等高垫块，配合夹钳的压紧行程使用。从结构建模的角度来看，这款夹钳的连杆铰接处都采用了销轴加铜套的配合设计，建模时需要注意各铰接点的同轴度公差，以及连杆在开合过程中的运动间隙，避免出现运动干涉，底座的安装孔位要符合通用工装的安装孔距标准，方便用户直接替换同规格的其他品牌夹钳，不需要重新在工装上打孔。

　　夹钳的整体结构采用冲压钢板铆接成型，除了压头螺杆、销轴这些标准件外，其余连杆件、底座都采用冷轧钢板冲压后镀锌处理，表面防锈能力强，适合在车间多粉尘、多切削液的环境下长期使用，铰接处的铆接松紧度需要控制在合适的范围，既要保证手柄扳动时无明显旷量，也要保证开合动作顺畅无卡滞。在生产线的应用场景里，这类肘节夹常成对或者成组使用，针对框架类工件的装夹，可在工件的几个定位点分别布置夹钳，实现工件的快速定位压紧，相比气动压紧夹具，它不需要外接气源，布置灵活，成本更低，维护也更简单，只需要定期在铰接销轴处滴加少量润滑油，就能保证长期使用的动作顺畅，不会出现气动夹具常见的漏气、压力不足等问题。针对焊接工装的使用场景，夹钳的整体结构做了防焊渣飞溅的设计，铰接处的缝隙较小，焊渣不容易进入机构内部，减少了焊渣卡滞导致的机构失效问题，手柄的胶套采用耐高温材质，短时间接触焊接飞溅也不会出现融化破损的情况。
