机加工车间用手动夹紧台虎钳结构

在常规机加工、钳工装配、维修作业场景里，这类手动台虎钳是工位上最基础也最不可或缺的工装夹具，几乎所有涉及小型工件固定的工序都离不开它的支撑。从实际使用场景来看，不管是台式钻床旁给小型零件做钻孔定位，还是钳工工位上做锉削、錾削、套丝、铰孔工序，或是维修工位上拆解小型零部件、做零件修配，它都能提供稳定的夹持力，避免工件在加工过程中出现位移、窜动，保障加工精度和操作安全。

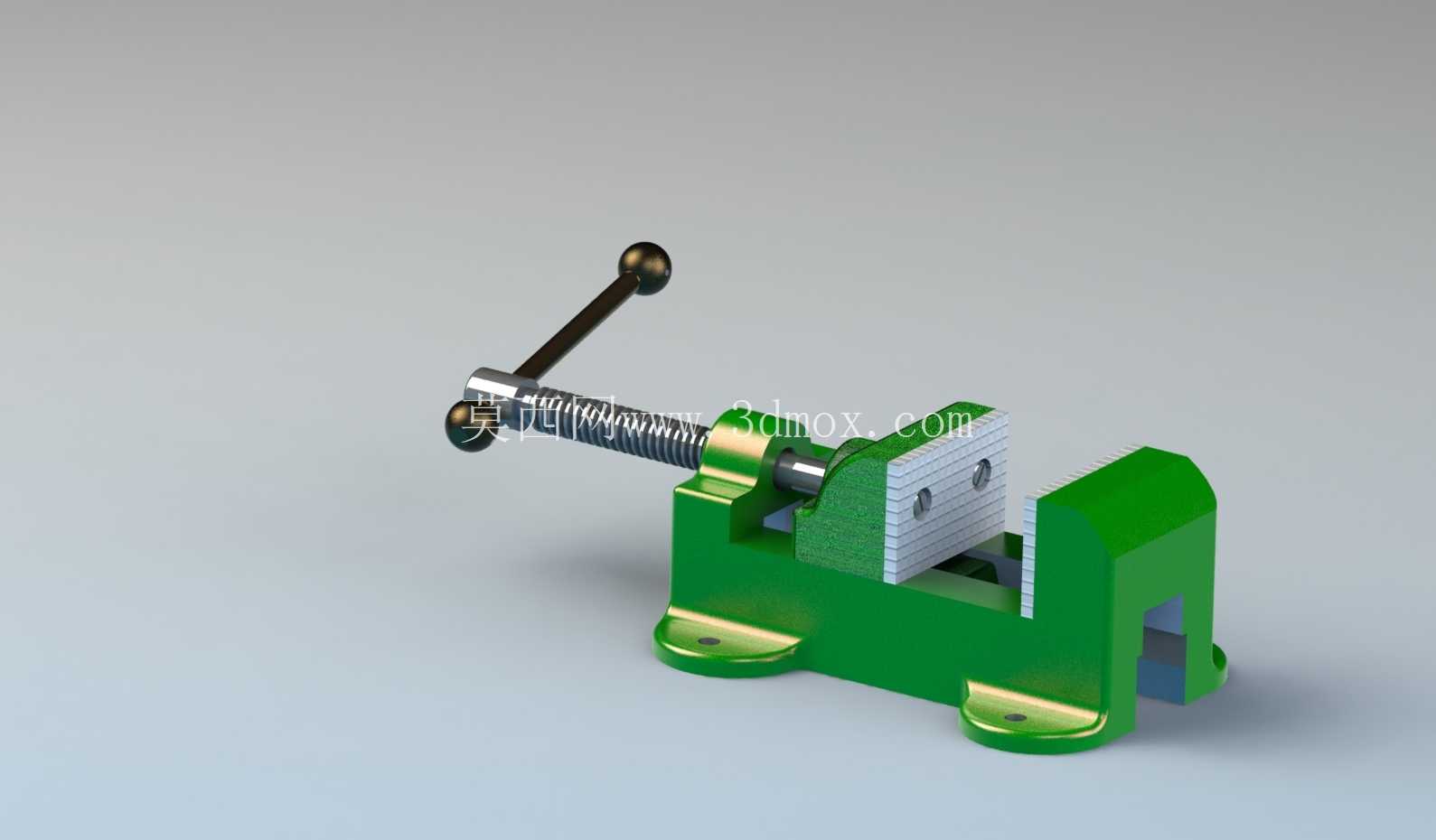

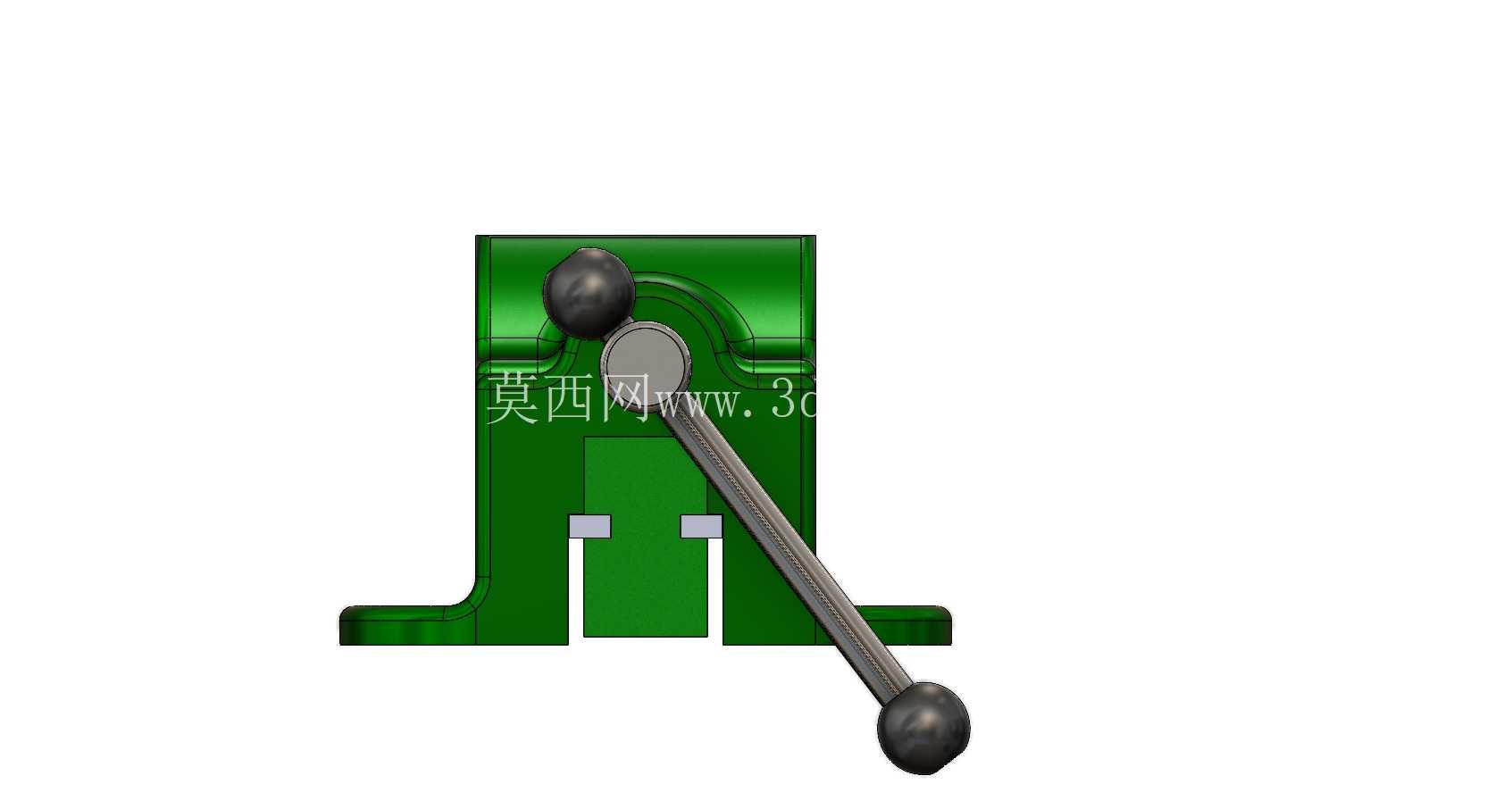

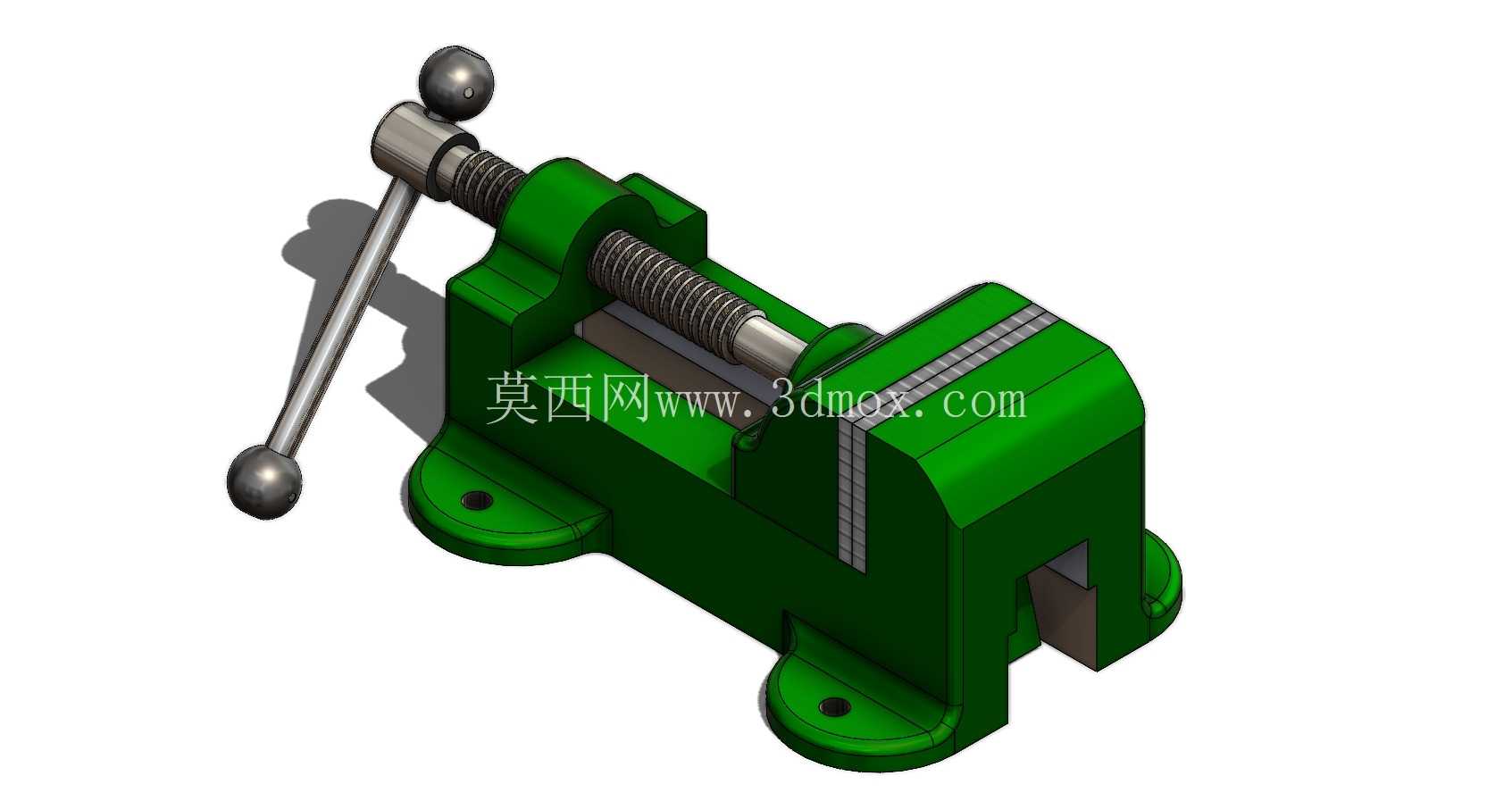

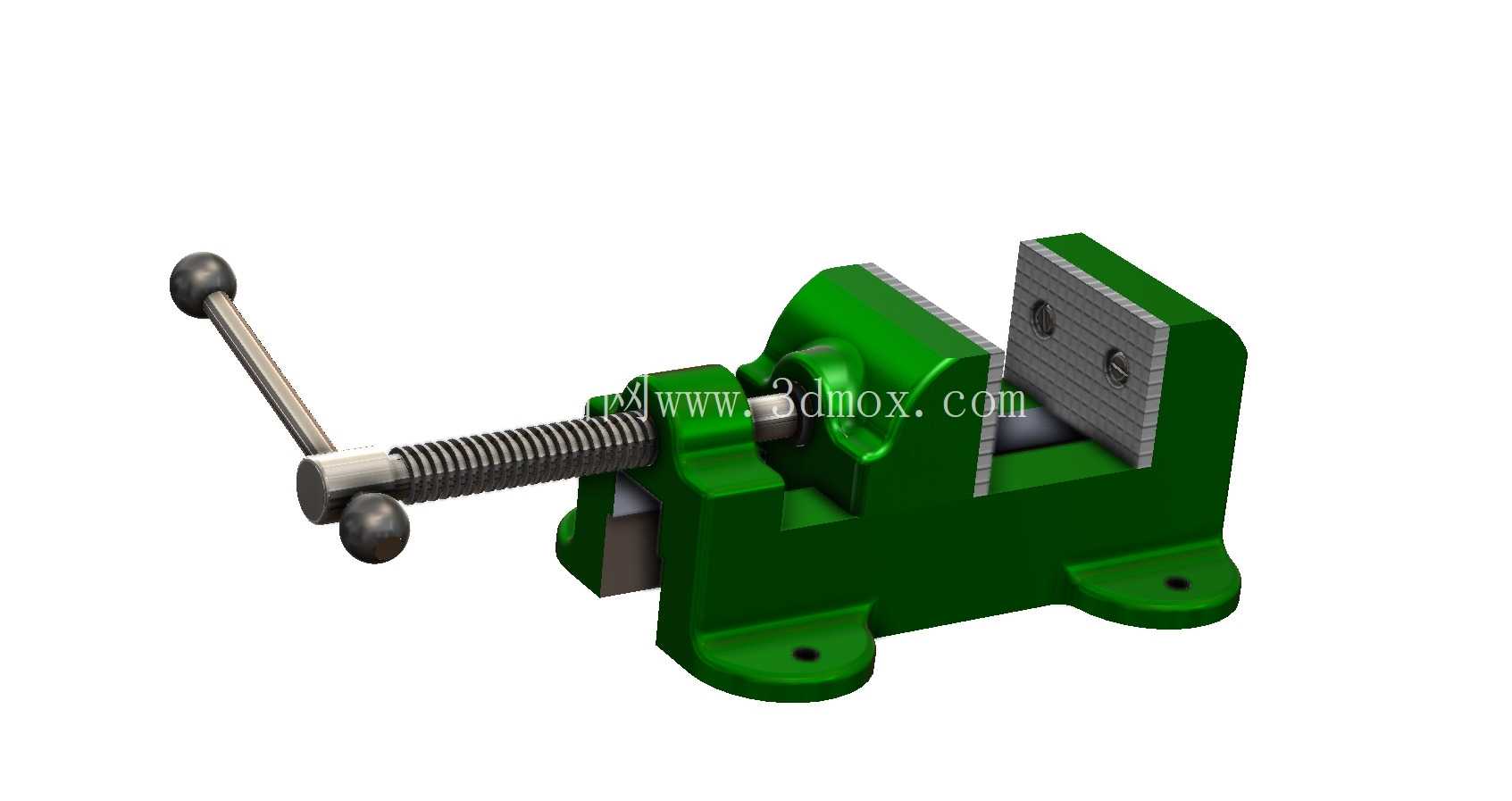

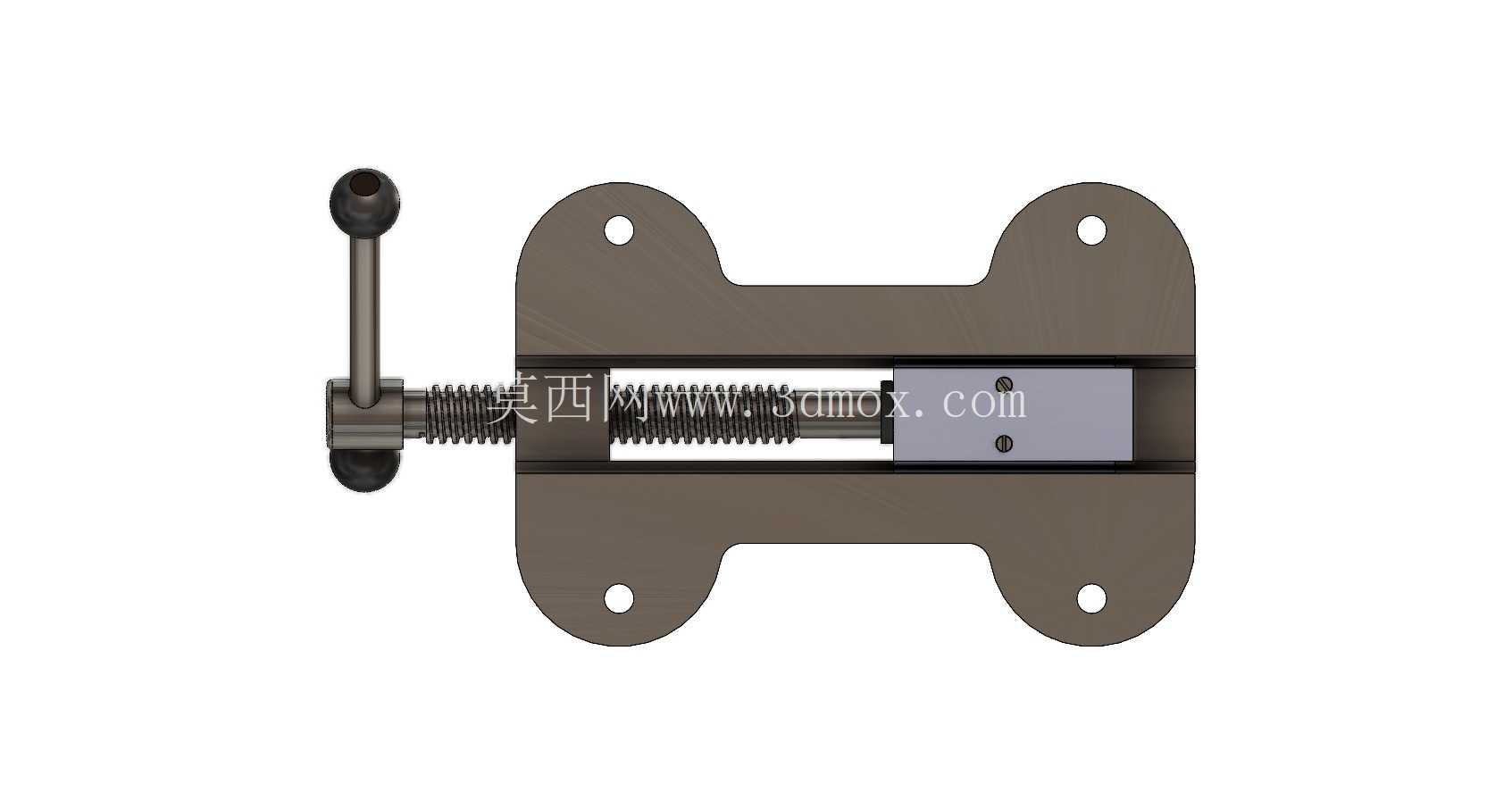

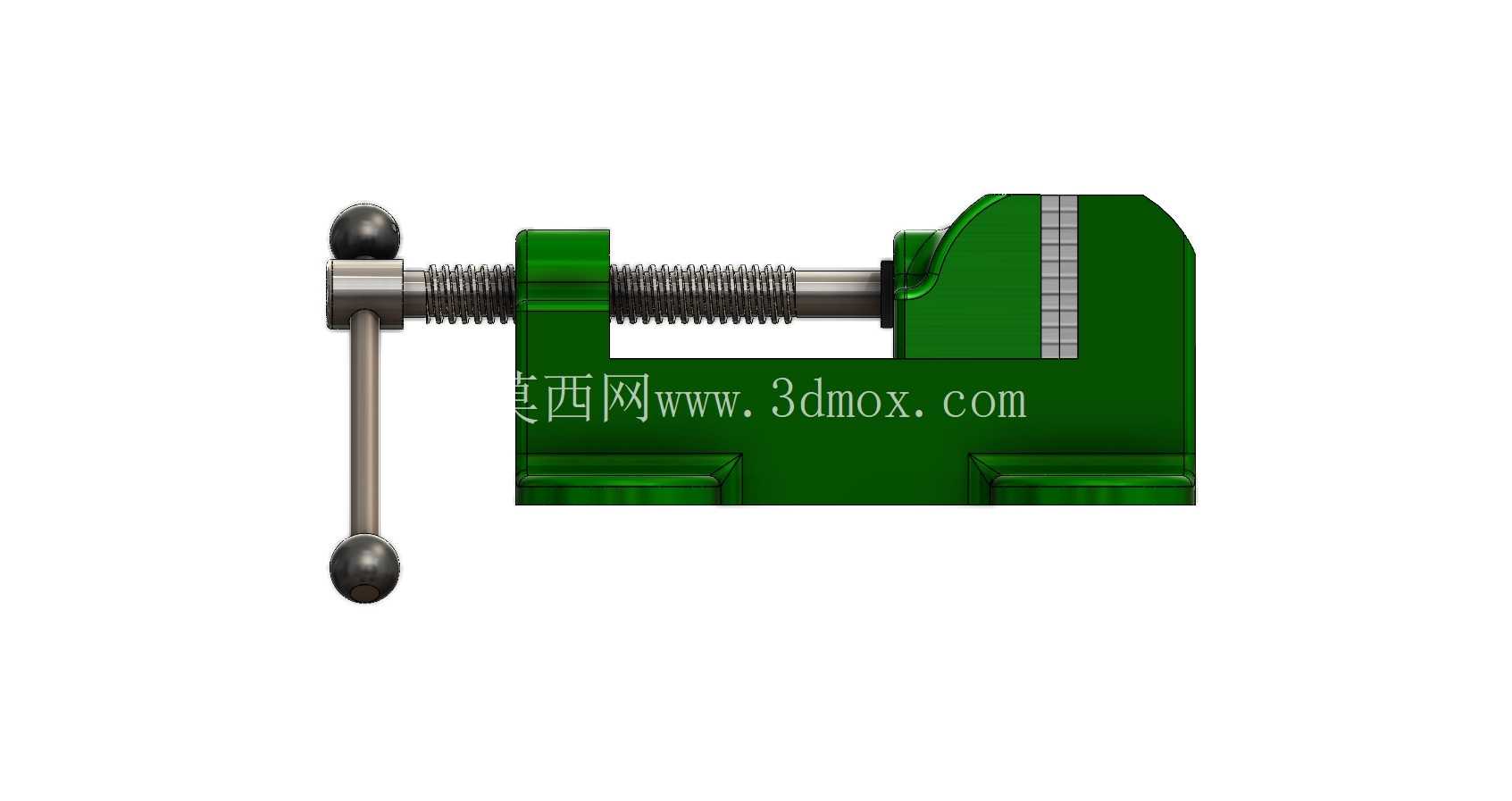

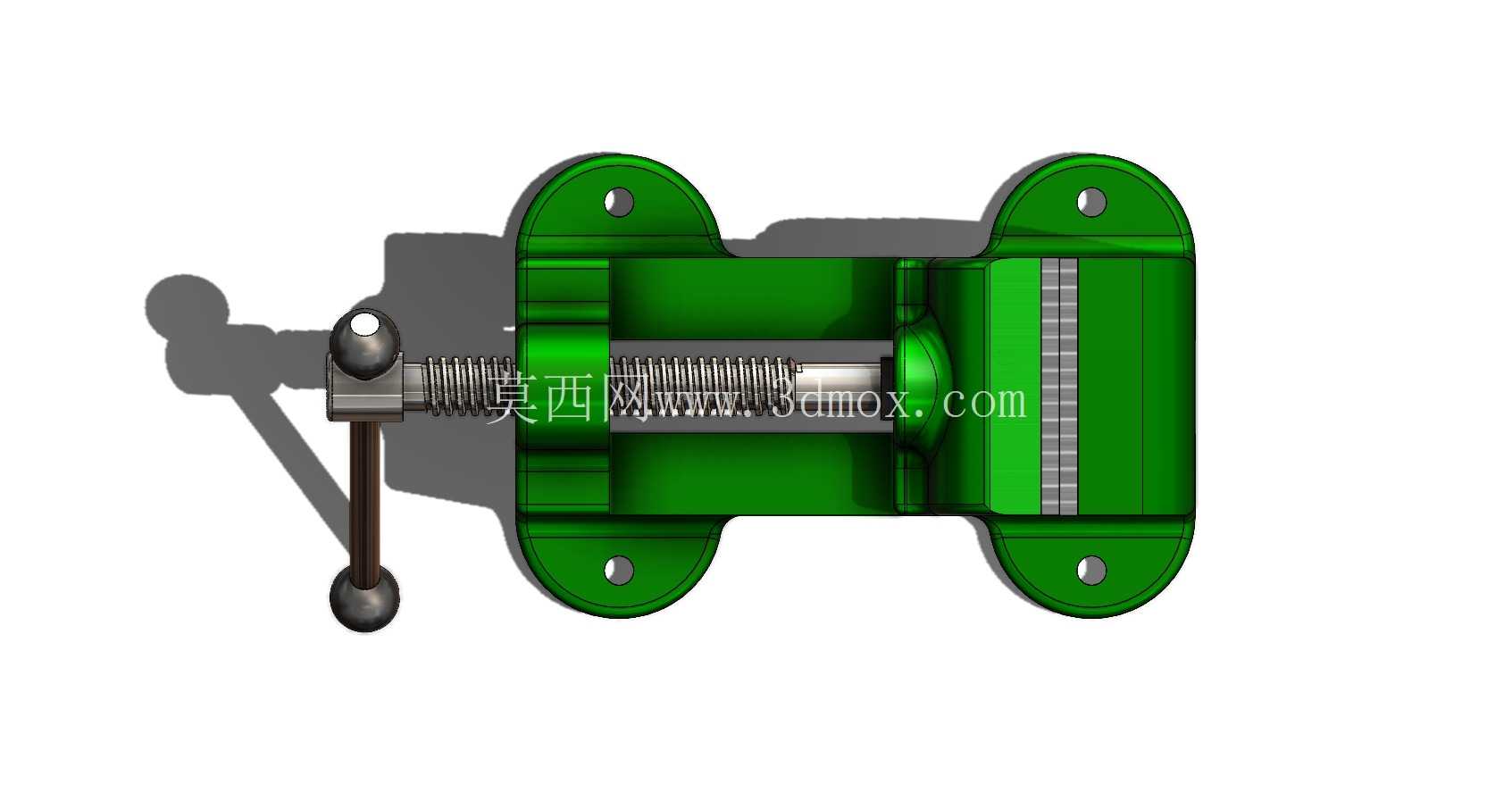

从功能特性来看，这款台虎钳采用丝杠传动的夹紧结构，通过转动带防滑手柄的丝杠，带动活动钳身沿固定导轨做直线往复运动，配合钳口处的交叉齿纹防滑结构，既能对规则的方形、圆形工件实现可靠夹紧，也能通过更换软钳口适配表面精度要求高的有色金属零件、薄壁零件，避免夹伤工件表面。固定钳身和活动钳身的配合导轨采用了燕尾式滑动结构，配合间隙可以通过侧边的调整螺钉进行微调，长期使用出现磨损后也能通过调整恢复配合精度，不会出现钳身上下翘动、左右偏移的问题，保障夹持的同轴度和垂直度。钳身主体采用铸铁材质一体铸造成型，整体刚性充足，夹紧过程中不会因为受力出现明显形变，底座部分设置了两个对称的安装孔，可以通过螺栓直接固定在木质或钢制工作台面上，安装时需要保证钳身工作面和工作台边缘保持合适距离，方便长工件垂直向下装夹时不会和工作台发生干涉。

从设计思路层面来说，这款台虎钳的结构完全围绕实用化的工位需求展开，没有多余的冗余结构：手柄采用球形端头设计，转动施力时不会硌手，同时足够的力臂长度让操作人员不需要借助加力杆就能获得足够的夹紧力，应对常规的钢件、铝件、铜件装夹都能满足需求；钳口的齿纹深度经过合理设计，既保证足够的摩擦力，又不会在常规夹紧力下给工件表面留下过深的压痕，对于表面要求高的工件，只需要在钳口处垫上铜皮或者橡胶垫就能直接使用；丝杠部分采用梯形螺纹传动，本身具备一定的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，不需要额外的锁止结构就能保持夹持力稳定。

关于安装边界和尺寸适配，这类台虎钳的钳口开度覆盖常规小型零件的装夹需求，安装时需要注意工作台的承载能力，固定螺栓需要加装平垫和弹垫，避免长期使用后螺栓松动；钳身安装完成后需要保证固定钳口的工作面处于垂直状态，活动钳身移动过程中全程和固定钳口保持平行，避免出现夹装工件时上紧下松、夹持偏斜的问题。日常使用中，需要定期给丝杠、滑动导轨面加注润滑脂，减少运动部件的磨损，长期不用时需要在钳口、丝杠等裸露金属表面涂抹防锈油，避免车间内的切削液、水汽造成锈蚀。在实际加工场景中，它可以配合平口钳垫块、V型块等辅助工装，实现轴类零件、异形零件的可靠装夹，比如装夹圆形轴件做径向钻孔时，配合V型块就能保证轴件的中心高和钻头中心对齐，不需要反复找正；装夹薄板零件做锉削加工时，可以配合角度垫块调整零件角度，适配斜面加工需求。不同于液压、气动类的快速夹具，这种纯机械结构的手动台虎钳故障率极低，不需要外接气源、电源，只要安装牢固就能长期使用，是小型加工车间、维修班组、实训教学工位的标配工装，结构简单但可靠性极强，所有易损件比如钳口板、丝杠都可以单独更换，后期维护成本极低，整体使用寿命可以达到十几年甚至更久，只要定期做好润滑和间隙调整，就能长期保持稳定的夹持精度。
