自行车浮动式盘刹制动组件结构设计

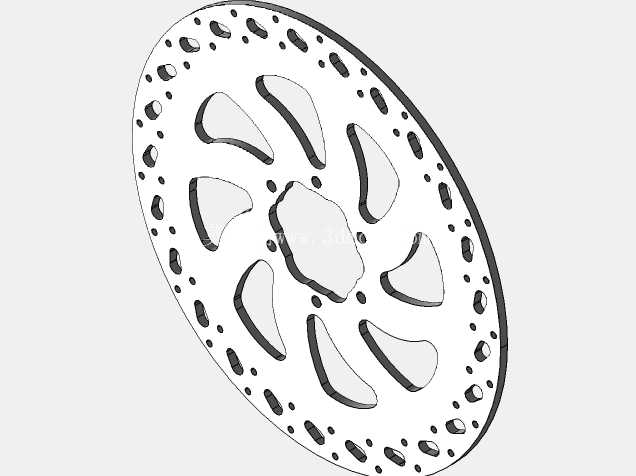

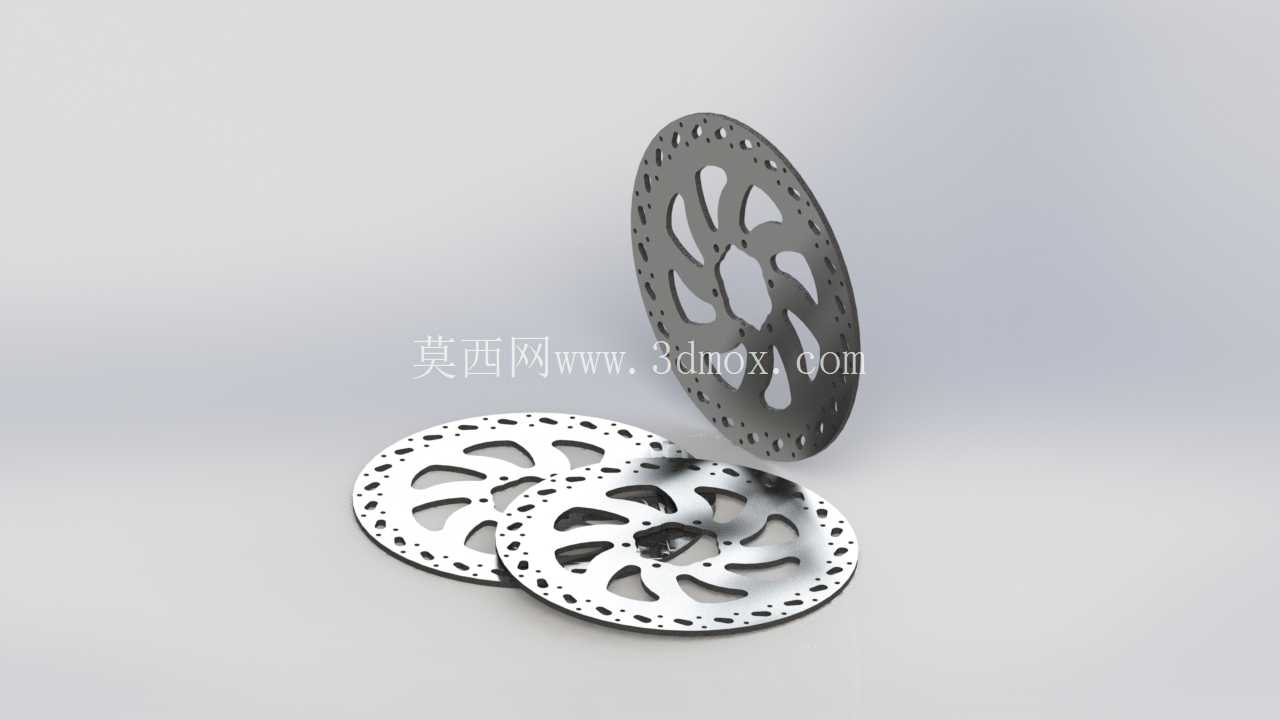

　　这套制动组件的设计核心围绕山地车、城市通勤车的高频制动场景展开，日常骑行中遇到路口突发状况、长下坡持续制动、雨天湿滑路面制动时，盘式结构相比传统圈刹能规避轮圈沾水后制动力骤降的问题，也不会因为轮圈偏摆导致刹车蹭边，适配日常通勤、轻度越野、长途骑行等多种骑行场景。从功能特性来看，制动盘采用镂空散热结构，盘面均匀分布的弧形散热孔与减重孔，一方面能在连续制动时快速带走摩擦产生的热量，避免制动片过热出现热衰减，另一方面也能降低旋转件的转动惯量，减少骑行时的动力损耗，同时镂空结构还能在雨天快速排走盘面的积水，缩短湿滑路面的制动响应距离。

　　设计过程中优先考虑了安装兼容性，制动盘的中心安装孔采用六花键标准接口，适配市面上绝大多数主流规格的自行车花鼓，安装时只需对准花键槽位，用锁紧环固定即可完成装配，不需要额外打磨或改装原有轮组结构。盘面的摩擦区域做了平面度公差控制，装配后端面跳动量控制在0.1mm以内，避免制动时出现蹭碟、异响的问题，制动盘的外径设置为160mm常规通勤规格，也可根据不同车型的制动需求调整为180mm越野规格，安装时需要预留卡钳与盘片之间1.5-2mm的单侧间隙，保证制动片回位顺畅不会出现拖刹。

　　结构设计上采用分体式浮动盘思路，盘片与中心安装座之间预留微小的浮动间隙，制动时盘片可以自动微调位置，让两侧制动片完全贴合摩擦面，避免偏磨导致的制动力不均，也能减少制动时的震动传递到车把，提升骑行时的握持舒适度。摩擦面的纹路设计做了多方向开槽处理，制动过程中可以刮除制动片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动力下降，同时开槽边缘能划破雨天盘面的水膜，让制动片快速接触到干燥的摩擦面，缩短湿滑路面的制动距离。

　　安装边界方面，这套制动盘适配标准的平装式、柱式卡钳安装座，不需要额外加装转换座即可适配大多数山地车、公路车、城市通勤车的前叉与后三角安装位，设计时考虑到日常维护的便捷性，盘片磨损到厚度小于1.5mm时可直接单独更换，不需要连带中心安装座一起更换，降低后期维护成本。实际使用场景中，这套制动组件能满足日常骑行20km/h时速下3m内的制动距离要求，长下坡连续制动10分钟的工况下，盘面温度不会超过300℃，不会出现制动片烧蚀、制动力骤降的问题，镂空结构也能减少骑行时的风阻，虽然占比不大，但对于长途骑行来说能减少不必要的动力损耗。设计过程中还做了动平衡校准，盘片的质量分布均匀，高速旋转时不会出现偏摆震动，避免轮组高速转动时出现抖动，影响骑行稳定性。盘片边缘做了圆角钝化处理，避免安装、维护时划伤手部，也能减少骑行过程中卷到辐条、衣物的风险。
