吉他侧板弯曲成型专用加工工装结构

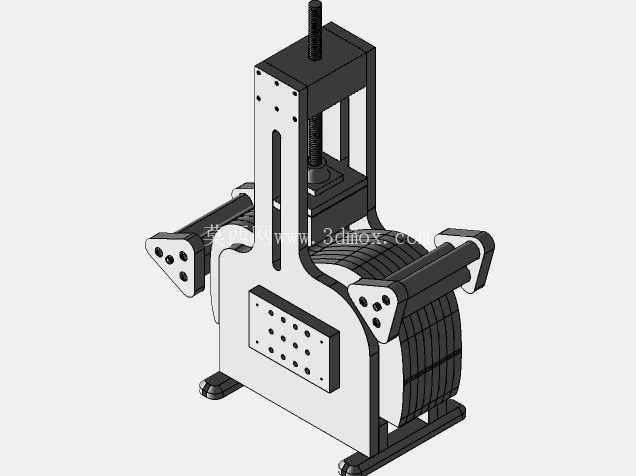

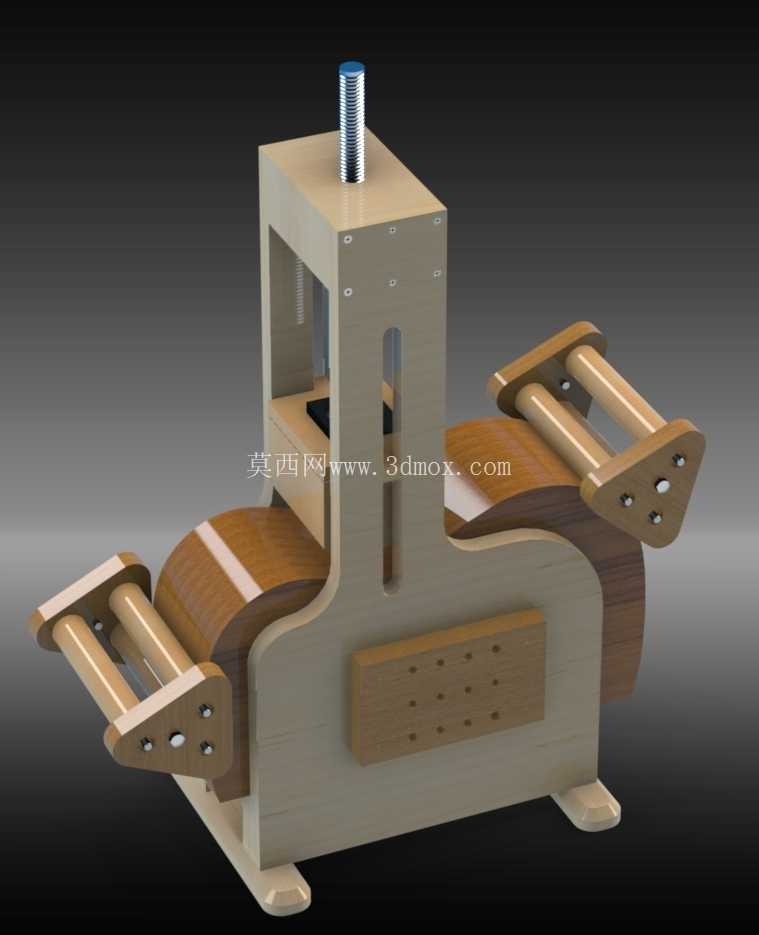

　　在原声吉他的量产与定制制作流程中，侧板弯曲是决定琴身轮廓精度、合模匹配度的核心工序，传统手工热弯依赖操作工人的经验控制加热温度、施压节奏与弯曲弧度，容易出现局部应力集中导致的木材开裂、弧度回弹超差、两侧轮廓不对称等问题，这款侧弯工装正是针对这类工艺痛点开发的专用加工装置，可适配不同桶型吉他的侧板曲率加工需求。从结构布局来看，工装主体采用立式支撑框架搭配双侧送料辊组的设计，框架中部预留的加热模块安装位可嵌入常规的电加热片或蒸汽加热通道，针对不同材质的侧板料（如云杉、玫瑰木、桃花心木等常见制琴木材）调整加热参数，让木材在受热软化的状态下完成弯曲定型，避免冷弯带来的纤维断裂问题。

　　顶部设置的螺纹施压柱可通过旋转调节垂直方向的压紧力，施压端可根据加工的侧板厚度更换不同弧度的压头，保证施压过程中压力均匀分布在侧板与成型辊的接触面上，不会出现局部压痕或施压不足导致的弧度不到位问题。双侧的送料辊组采用木质辊面搭配金属支架的结构，辊面做了圆角打磨处理，避免送料过程中刮伤侧板的饰面或木材表面，支架上的多组安装孔位可调节辊组的伸出长度与倾斜角度，适配不同腰型、不同桶深的吉他侧板加工，无论是常规的D型、OM型桶身，还是小尺寸的尤克里里、旅行吉他侧板，都可通过调整辊组位置完成适配。

　　工装底部设置的支撑脚做了加宽处理，可通过螺栓固定在常规的木工工作台面上，避免施压过程中工装出现位移影响加工精度，整体安装边界可适配多数小型木工工坊的工作台尺寸，不需要额外定制专用安装基座。从设计逻辑上，这款工装没有采用复杂的数控驱动结构，而是保留了手动调节的操作空间，既可以满足小批量定制制琴时灵活调整参数的需求，也能在量产场景中通过固定调节位实现标准化作业，相比全自动的侧板弯曲设备，其结构更简单，维护成本更低，对操作空间的要求也更小，适合独立制琴师、小型乐器工坊使用。

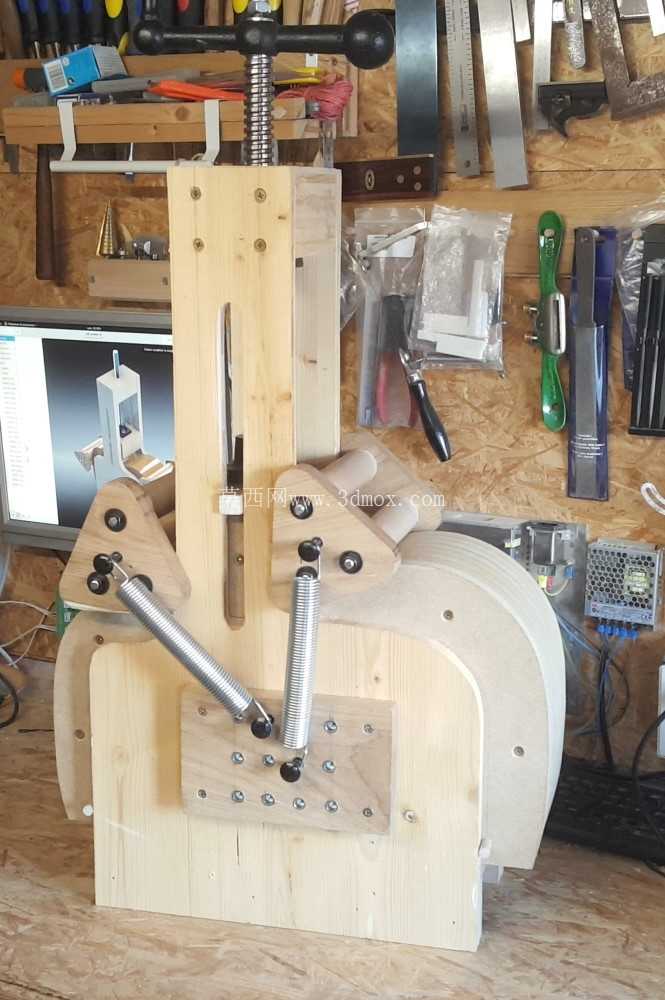

　　在实际使用过程中，操作工人可先根据待加工的吉他桶型调整双侧辊组的位置与角度，将加热模块预热到对应木材的软化温度，把预处理好的侧板料放置在送料辊上，通过顶部施压柱缓慢施加压力，配合手动送料让侧板沿着成型曲面逐步完成弯曲，过程中可随时观察木材的弯曲状态调整施压力度，待弯曲到预设弧度后保持压力一段时间，等木材冷却定型后再泄压取件，可有效降低弧度回弹的概率。工装的主体框架采用多层实木板材拼接加工而成，相比金属框架其导热性更低，可减少加热模块的热量损耗，同时木质框架与木材侧板的接触硬度更匹配，不会因为硬接触损伤工件表面，框架上开设的长条形观察槽可方便操作人员观察内部加热模块的工作状态以及侧板的弯曲进度，侧面的多孔安装板可用于固定加热模块的温控线路、辅助定位挡块等配件，拓展工装的使用功能。需要注意的是，在安装调试时要保证双侧送料辊的同轴度误差控制在0.2mm以内，避免送料过程中侧板出现偏移导致两侧弧度不对称，顶部施压柱的轴线要与成型曲面的中心对齐，防止施压时出现侧向力导致框架变形，长期使用后要定期检查辊面的磨损情况，及时打磨或更换磨损的辊面，避免影响侧板的表面质量。
