古典吉他侧模加工用索莱拉模具结构

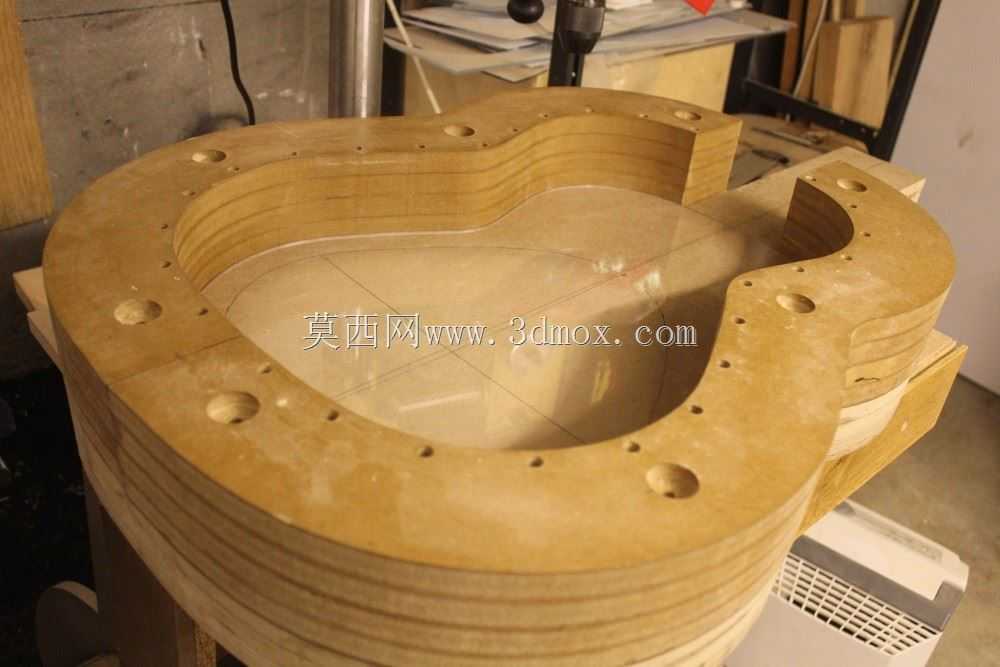

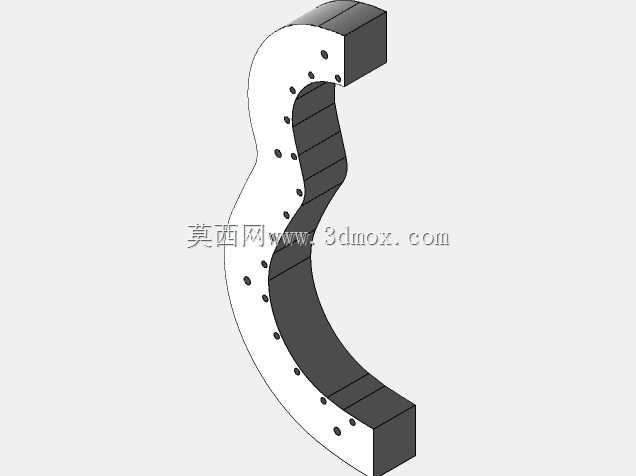

这套索莱拉模具是古典吉他制作环节里专门用于侧模定位与琴体成型的核心工装，在手工吉他工坊与小批量乐器生产场景中应用广泛。不同于通用木工夹具，该模具完全贴合古典吉他的声学轮廓设计，使用时将弯曲定型后的吉他侧板嵌入模具对应的型槽内，可精准约束侧板的拼接弧度与相对位置，避免粘接过程中出现侧板偏移、弧度变形等问题，保障后续面板、背板与侧板的拼接精度，直接影响吉他共鸣箱的最终声学表现。从结构设计来看，模具采用层叠式板材加工成型，整体轮廓完全匹配古典吉他标准琴身的外沿曲线，型槽深度根据侧板的叠层厚度做了适配，槽壁与侧板的配合间隙控制在0.2mm以内，既方便侧板嵌入定位，又不会因间隙过大导致粘接错位。模具表面分布的多个沉孔是工装固定孔，使用时可通过螺栓将模具固定在木工操作台上，也可配合快速夹钳对嵌入的侧板施加均匀的压紧力，避免粘接固化过程中出现开缝。设计时优先考虑了加工便利性与长期使用的耐磨性，层叠结构相比整块实木铣削的模具，加工难度更低，内应力分布更均匀，长期使用不易出现变形，即使局部出现磨损也可通过更换对应层板完成修复，大幅降低工装维护成本。模具的安装边界完全适配常规木工工作台的装夹范围，整体厚度可根据不同规格吉他的侧板高度做调整，型面曲线经过多轮手工吉他制作的工艺验证，完全符合传统古典吉他的共鸣箱曲率要求，不需要二次修型即可直接投入生产使用。在实际制琴流程中，该模具承担了侧板拼接、音梁定位前的基准承载作用，所有与琴身轮廓相关的尺寸都以该模具的型面为基准，可有效降低不同批次吉他的尺寸误差，保障同型号吉他的结构一致性，对于提升小批量吉他生产的标准化程度有明显作用。模具边缘的过渡圆角做了专门处理，避免装夹过程中刮伤已经完成弯曲定型的薄侧板，减少木料损耗。
