吉他花环加工用路由器支撑夹具结构

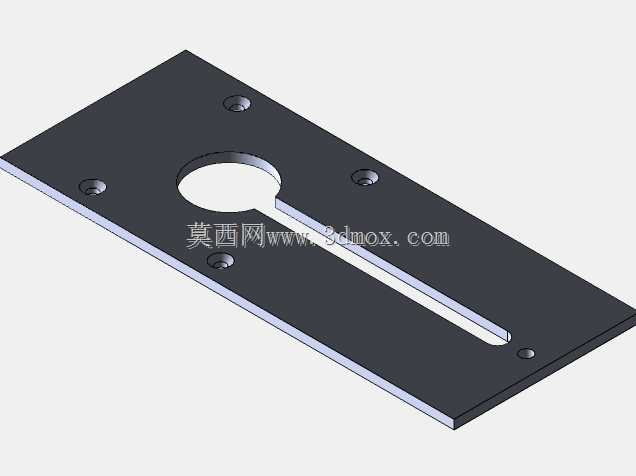

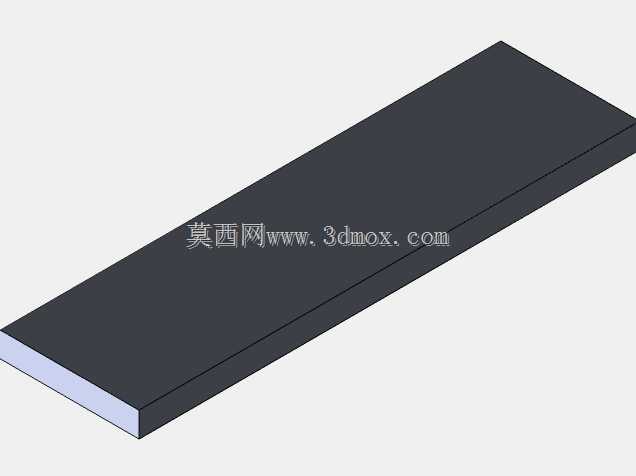

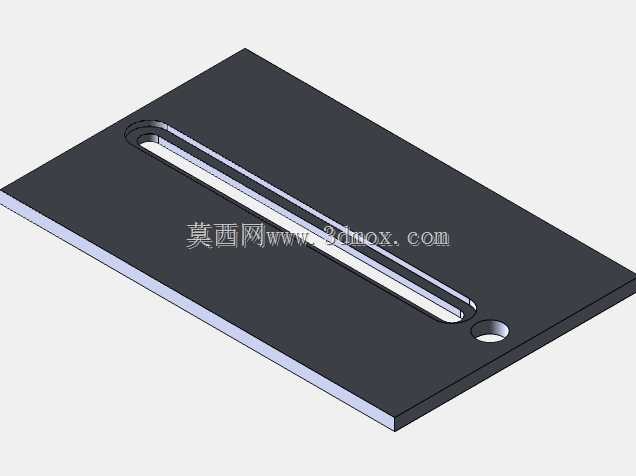

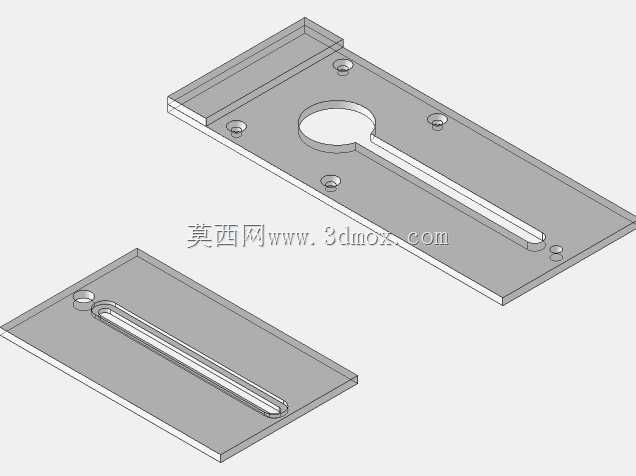

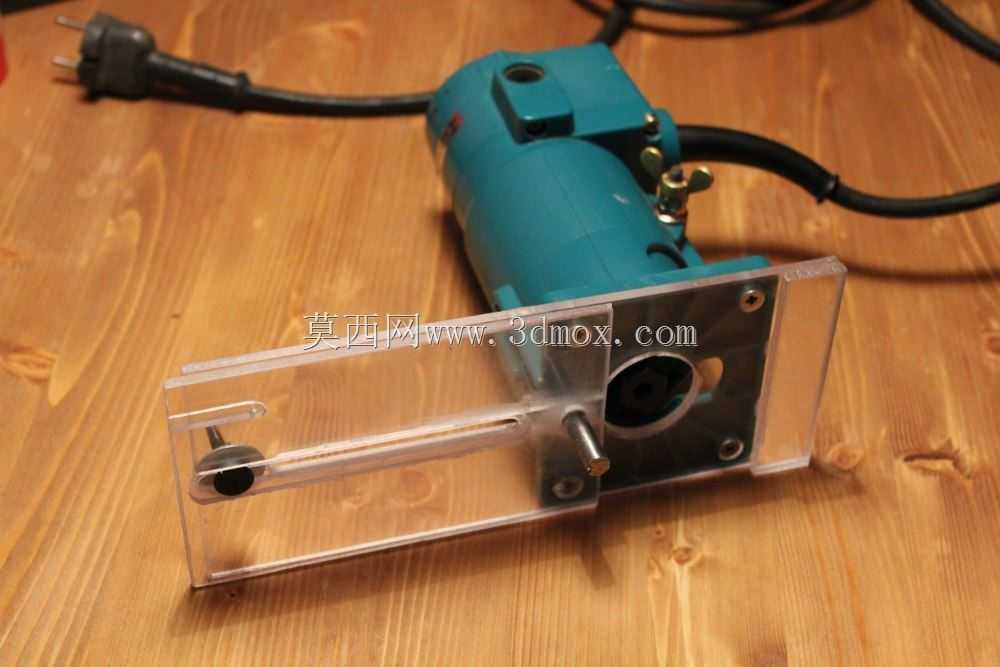

在木吉他手工制作与小批量量产环节，音孔花环、玫瑰结这类装饰结构的修边开槽，一直是考验加工精度的工序，手持修边机也就是木工从业者常说的小型路由器，直接操作很容易出现走刀偏移、槽深不均、边缘崩茬的问题，这款支撑夹具就是为适配这类手持木工修边作业开发的配套辅具。从实际使用场景来看，夹具直接卡装在修边机的金属底座平面上，不需要对原有修边设备做任何打孔、改装，透明亚克力材质的支撑板可以让操作人员全程看清刀头与木材表面的接触位置，避免盲走刀导致的加工失误。设计上采用了双导杆滑动定位结构，两根平行的金属导杆穿过修边机底座两侧的固定座，前端的定位挡块可以沿着导杆滑动调整伸出长度，以此控制刀头距离加工基准边的距离，调整到位后通过侧面的手拧螺丝锁紧，不需要额外借助扳手就能快速完成参数调整，适配不同宽度的花环开槽、修边作业需求。安装边界方面，夹具的固定座孔位完全匹配常见的手持修边机底座安装孔距，亚克力支撑板的厚度控制在5mm，既保证了支撑刚性，不会在走刀过程中出现翘曲变形，又不会因为板件过厚导致刀头伸出长度不足，无法满足槽深加工要求；导杆的有效滑动行程覆盖了吉他音孔花环从常规民谣款到古典款的全部加工宽度范围，不需要额外更换辅具就能完成不同规格吉他的花环加工作业。实际作业时，前端的定位轮抵靠在吉他音孔的内圈基准面或者木材的直边基准上，操作人员只需要平稳推动修边机沿着基准移动，就能保证刀头走出均匀的环形或者直线路径，相比徒手操作，加工出来的槽边直线度、圆度误差可以控制在0.1mm以内，大幅减少后期打磨修整的工作量。夹具的边角都做了倒圆角处理，避免在移动过程中刮伤吉他的木材漆面或者木皮表面，透明材质的设计也方便操作人员及时观察木屑排出情况，防止木屑堆积在刀头位置导致烧刀或者加工面发黑。这类辅具的设计核心是在不改动原有手持电动工具结构的前提下，通过附加定位结构提升手持加工的精度，降低对操作人员技能熟练度的要求，哪怕是入行不久的木工从业者，借助这款夹具也能加工出符合工艺要求的吉他花环结构，同时夹具本身重量轻，装拆方便，不会给手持作业增加过多的负重，适合在吉他工坊的小批量加工、定制琴维修改装等场景下使用。
