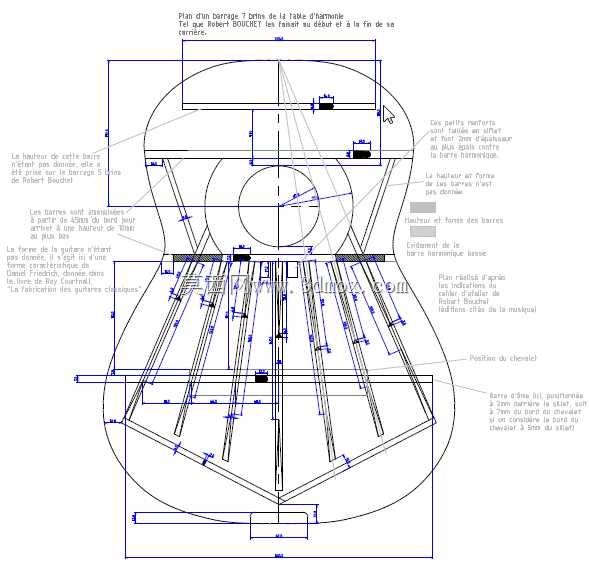

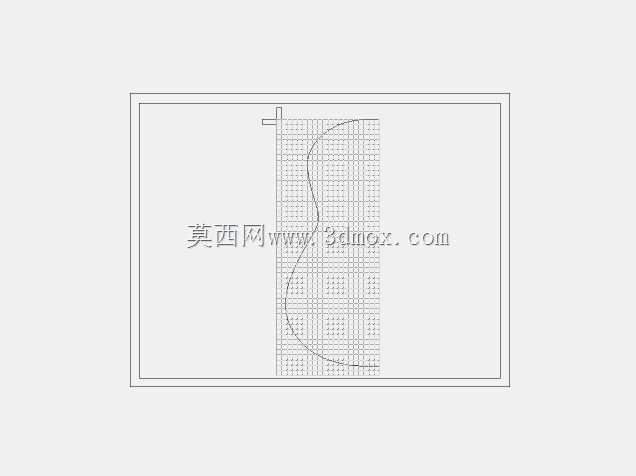

古典吉他音板七扇支撑结构平面设计图

　　这套结构设计针对古典吉他发声核心的音板支撑体系展开，核心解决传统音板在弦振动传导过程中刚度分布不均、高低频响应失衡的工程问题。从实际乐器制造场景来看，音板作为古典吉他的振动发声载体，其背部的支撑结构直接决定了琴弦振动能量的传导效率、音板振动的模态分布，最终影响乐器的音色表现、动态响应与结构耐用性。设计过程中首先结合古典吉他的标准琴体轮廓划定安装边界，整体支撑结构完全适配传统西班牙式古典吉他的音板内轮廓，所有支撑梁的排布均避开音板与琴颈、琴桥、尾块的连接安装位，不会干涉后续琴体的胶合装配工序。七扇式支撑梁采用非对称放射排布逻辑，并非均匀等分音板区域，而是针对低音区、高音区的振动特性差异调整梁体的角度、宽度与厚度分布：

　　低音侧的扇梁适当放宽排布间距，保留音板更大的振动自由度，保障低频的下潜深度与共鸣时长；高音侧的扇梁排布相对密集，提升局部刚度，让高频响应更清晰透亮，避免高频振动发散导致的音色发闷问题。支撑梁的截面采用渐变设计，与音板贴合的基面完全匹配音板的弧度曲率，胶合面做了适配性的修形处理，保障胶合时的接触面积均匀，避免长期弦张力作用下出现开胶脱层的问题。中心区域的圆形补强结构对应琴桥的安装位置，抵消六根琴弦合计数十公斤的静拉力，防止音板在长期使用过程中出现塌陷变形，同时预留了足够的振动传导路径，不会因为局部刚度过高阻断振动向整个音板的扩散。从结构装配的角度看，所有支撑梁的边缘都做了倒角过渡处理，避免应力集中导致音板在温湿度变化时出现开裂，

　　梁体的高度从中心向边缘逐步降低，顺应音板的振动模态，让振动能量可以沿着梁体平滑传导至音板的各个区域，不会出现局部振动死区。这套支撑结构的尺寸边界完全匹配标准古典吉他的音板尺寸，不需要对传统琴体模具做大幅修改即可直接应用于制琴生产，既保留了传统扇梁结构的音色优势，又通过七梁排布优化了刚度分布，在结构强度与振动自由度之间取得了平衡，适合制琴从业者在手工制琴、小批量生产中作为结构参考，也可作为乐器结构设计的教学案例，帮助理解弦鸣乐器音板支撑的设计逻辑。
