卡尔巷CL200VCT立式铰接肘节夹紧夹具

这款铰接肘节夹是工装夹具领域里非常经典的手动压紧执行件，最早在欧美焊接工装、机加工定位工位上普及，近些年随着国内非标自动化、工装治具行业的国产化替代推进，这类结构的肘节夹已经大量出现在各类需要快速压紧、快速释放的工位上。从实际应用场景来看，这类夹具最常出现在焊接工装的工件定位环节——比如薄板冲压件的拼焊工位，工人需要快速把工件压在定位靠山面上，焊接完成后又要一秒松开取件，这时候肘节夹的过死点锁紧特性就刚好匹配需求，不需要额外的气源、电源配套，纯手动操作就能提供稳定的压紧力，哪怕工位上有焊接飞溅、切削液溅落，只要定期清理铰接点的杂物，就能长期稳定工作，比气动压紧元件的环境耐受度高很多，也不会出现气管漏气、气缸卡滞的问题。

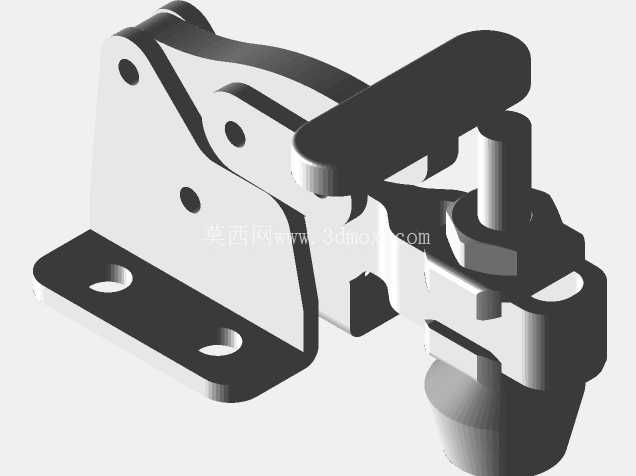

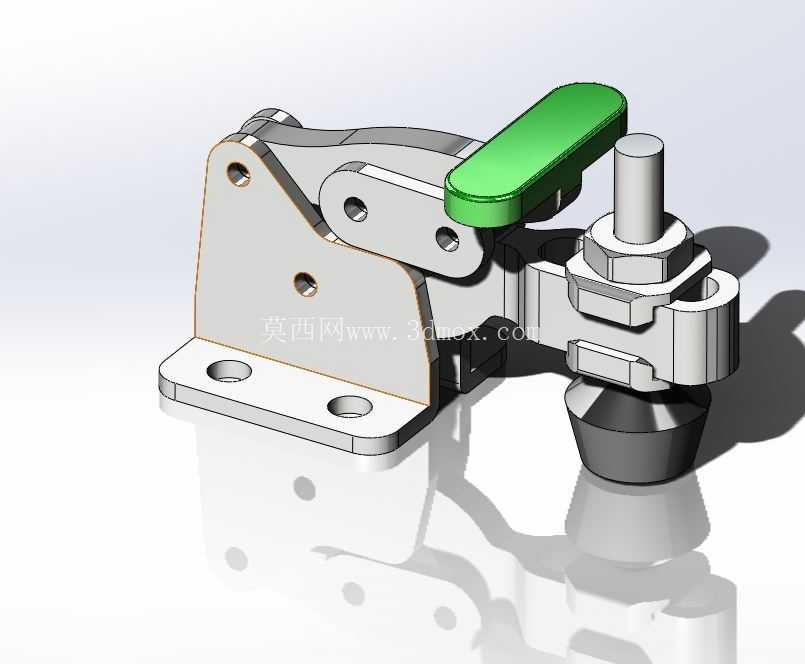

从结构功能上看，这款肘节夹采用立式安装底座，底座上预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装孔的间距属于标准规格，和同规格的进口夹具体安装尺寸完全互换，不需要重新打孔调整工装布局。操作端的绿色手柄是包胶材质，握持的时候不会打滑，冬天操作也不会有金属冰手的触感，扳动手柄的时候，整个连杆机构会越过铰接死点，进入机械自锁状态，这时候哪怕压紧端受到工件的反向顶推力，夹具也不会自行松脱，只有反向扳动手柄，机构脱离死点位置，才能松开压头，这个特性是肘节夹区别于其他手动夹具的核心优势，完全依靠机械结构实现锁紧，不需要额外的锁止销或者紧固旋钮。

设计思路上，整个夹具体的连杆铰接点都采用了铆接孔位的配合设计，虽然建模时没有将铆钉装配进组件，但孔位的同轴度、间隙配合公差都严格按照实际加工要求设定，铰接孔的间隙控制在0.05-0.1mm之间，既保证连杆转动时没有卡滞感，又不会因为间隙过大导致压紧时出现旷量，影响压紧精度。压头端采用了可调整的螺杆结构？不对，这款CL200VCT的压臂是一体式成型的压臂，压紧端的接触位置可以根据工件的高度差做小范围的修磨调整，或者加装聚氨酯压头垫，避免压伤工件表面。整个夹具体的主体零件都是采用钣金冲压+机加工成型，底座是厚钢板铣削加工，保证安装时的平面度，连杆零件是冷轧钢板冲压成型后做表面镀锌处理，防锈能力强，适合车间多油污、多粉尘的环境使用。

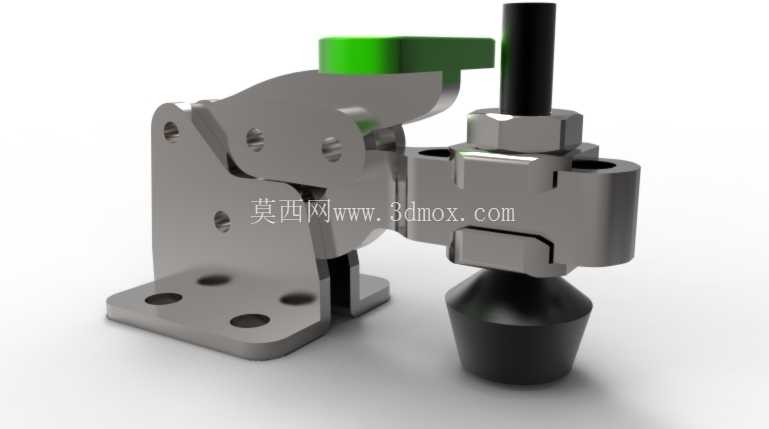

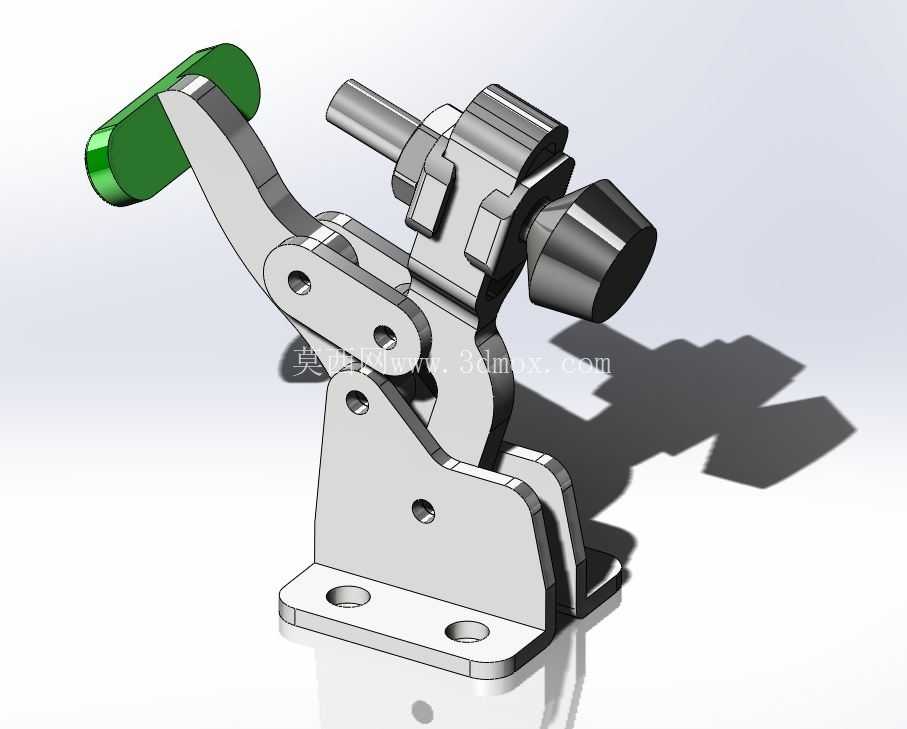

从安装边界来看，这款夹具处于完全打开位置时，手柄向上抬起，压臂向后翻转，整个压紧区域完全敞开，方便工人取放工件，不会和工件、定位块产生干涉；当手柄扳到锁紧位置时，压臂向下压合，压紧端的行程刚好覆盖常规工装的工件厚度范围，不需要额外调整压头长度就能适配3-20mm厚度的工件压紧。整个机构的传动比经过优化，普通人单手施加100N左右的扳动力，压紧端就能产生接近2000N的压紧力，足够应对绝大多数薄板焊接、机加工定位、装配压紧的需求，不会出现压紧力不足导致工件移位的问题。

在实际选型使用的时候，需要注意安装面的平面度，如果安装面不平整，锁紧时底座会产生形变，长期使用会导致铰接孔出现偏磨，缩短夹具的使用寿命；另外铰接点需要定期涂抹少量润滑脂，避免车间里的金属碎屑、焊接渣进入铰接缝隙，导致转动卡滞。和卧式肘节夹相比，这款立式铰接夹的安装占用面积更小，适合工装布局比较紧凑的工位，尤其是在多工位组合工装里，多个夹具并排安装的时候，立式结构的手柄操作空间更充裕，不会出现相邻夹具手柄互相干涉的情况。很多做非标工装的工程师在做焊接治具、装配治具的时候，都会优先选用这类成熟的肘节夹结构，不需要从零开始设计连杆锁紧机构，直接选用标准件就能缩短设计周期，也能降低后续工装维护的成本，因为这类标准夹具备件充足，损坏后直接更换同型号产品即可，不需要单独加工零件维修。
