绝缘环形冷压接线端子结构设计

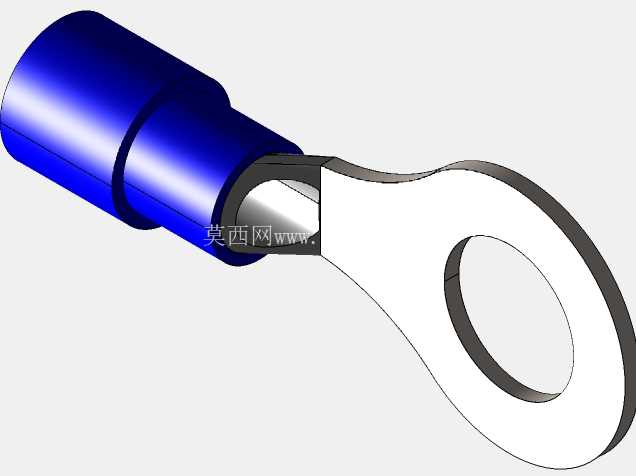

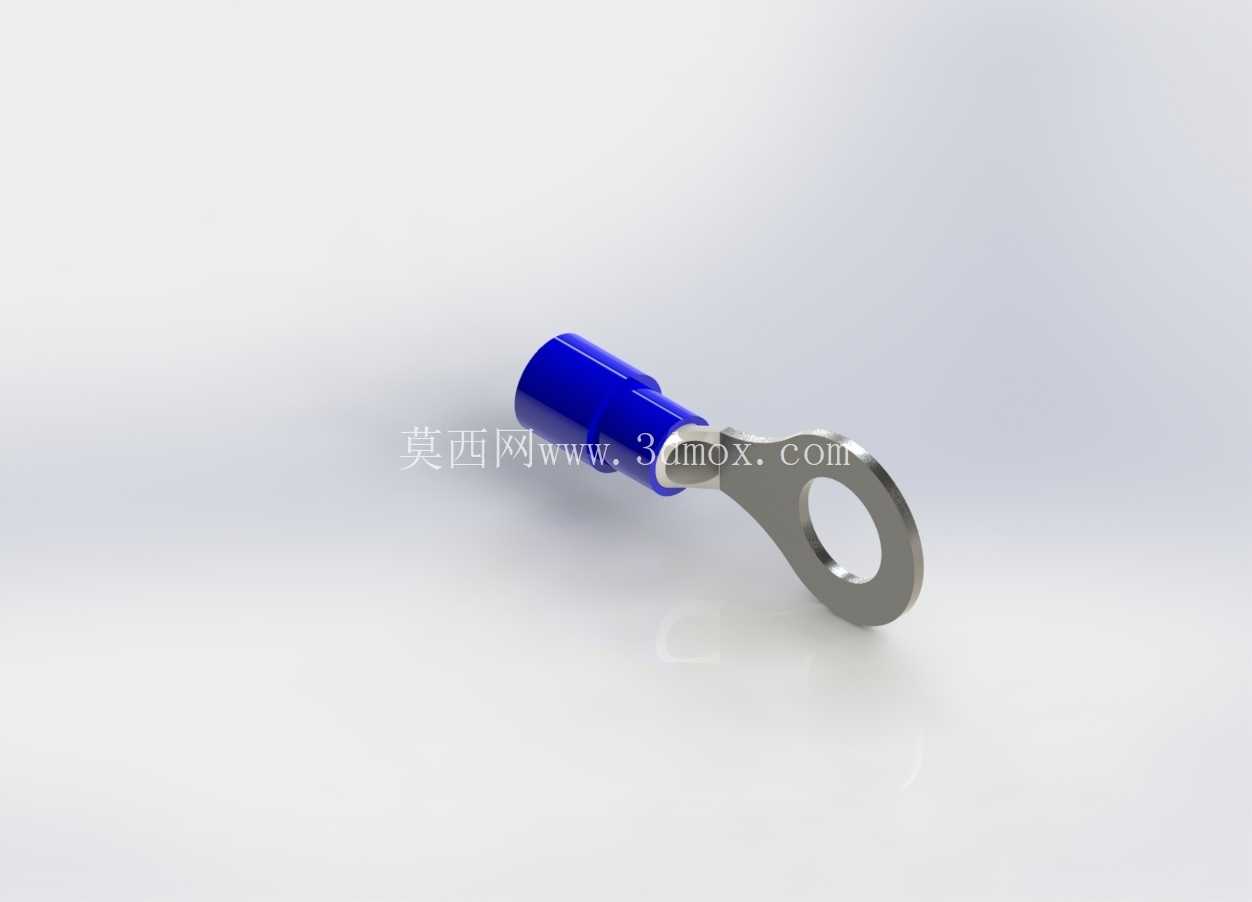

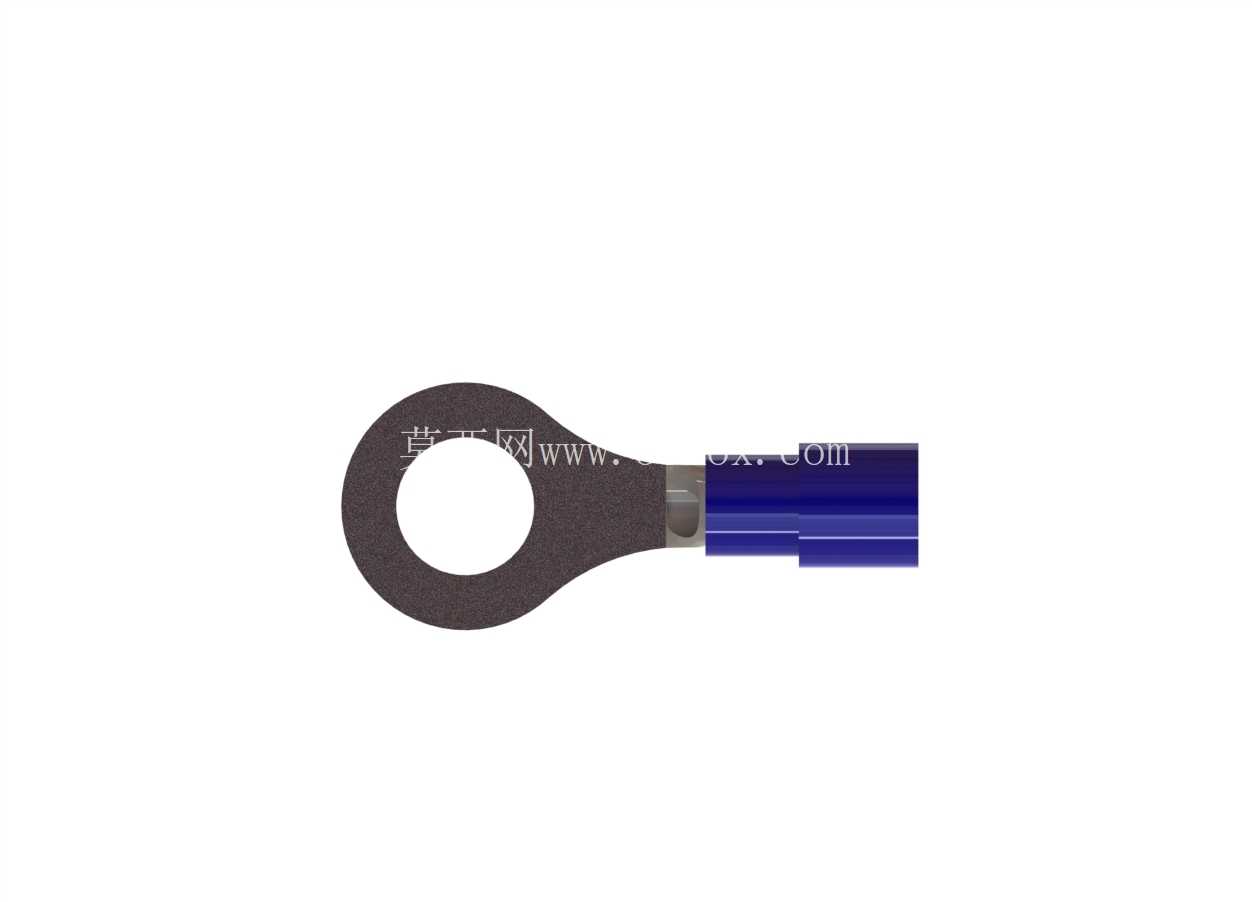

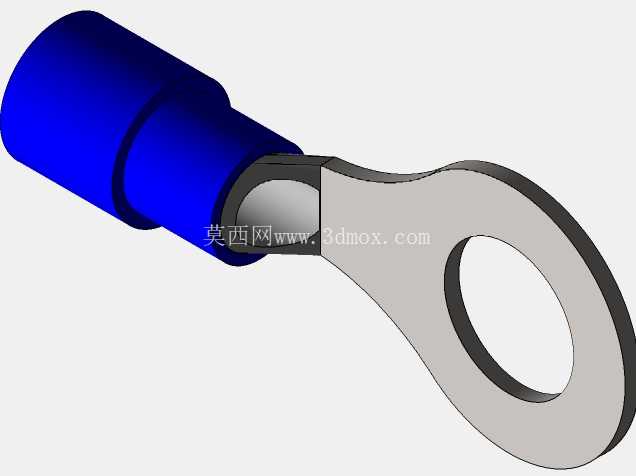

　　在低压电气布线、控制柜装配、家电线束加工等场景里，绝缘环形冷压端子是导线端部压接处理的核心连接件，主要作用是实现导线与接线柱、螺栓固定点位的可靠电气连接，避免多股铜丝散丝、接触不良、拉脱松动等常见布线故障。这类端子的压接端采用预绝缘套筒设计，套筒部分选用改性PVC材质注塑成型，表面做防滑纹理处理，压接时可以通过冷压钳的挤压力让套筒内壁的防滑齿嵌入导线绝缘层与铜芯之间，既保证拉脱力符合电气布线规范，又能在压接位置形成绝缘防护，避免相邻端子间出现短路风险。环形连接端采用高纯度紫铜冲压成型，表面做镀锡处理，一方面降低接触电阻减少通电时的温升，另一方面提升铜件的抗氧化能力，在潮湿、多粉尘的工业布线环境下也能长期保持稳定的接触性能。

　　环形孔的尺寸公差控制在±0.05mm范围内，适配对应规格的螺栓固定，孔边做去毛刺倒角处理，安装时不会划伤接线柱表面的镀锌层，保证接触面积均匀。设计时首先要匹配对应导线的线径范围，绝缘套筒的内孔尺寸要适配导线绝缘层的外径，铜质内芯的压接腔尺寸要匹配剥线后铜芯的外径，压接腔内壁设计有三道环形防滑凸筋，压接后凸筋嵌入铜丝缝隙中，能承受不低于导线拉断力60%的轴向拉力，不会出现导线从端子中脱出的情况。绝缘套筒与铜质连接端的结合位置做倒扣结构，注塑时PVC材料填充到倒扣槽内，避免长期使用后绝缘套与铜件出现松脱移位。

　　端子的整体长度控制在适配常规冷压钳压接行程的范围内，压接位置距离环形孔的连接段保留足够的强度余量，压接后不会出现连接段弯折变形的问题。安装边界方面，环形端子的环形孔中心到绝缘套筒端部的距离要预留足够的螺栓拧紧操作空间，相邻两个同规格端子并排安装时，绝缘套筒的外径尺寸要保证端子间有不小于2mm的电气间隙，满足低压电气设备的安全间距要求。压接操作时需要将剥除合适长度绝缘层的导线完全插入压接腔内，铜芯端部要刚好顶到环形连接端的根部，避免铜丝外露过长或者插入不到位导致压接不牢，压接完成后要做拉拔测试，确认导线与端子连接牢固，同时检查绝缘套没有出现开裂、铜丝外露的情况。

　　这类端子相比裸端子，不需要额外套绝缘套管，压接后即可直接使用，能大幅提升布线施工的效率，在批量线束加工场景下能有效降低人工成本，同时绝缘套的颜色可以做区分标识，不同颜色对应不同的线径规格，现场布线时可以快速识别选型，避免错用规格导致的连接故障。铜件的厚度根据额定通流能力做匹配设计，大电流规格的端子铜件厚度相应增加，保证通电时的温升在标准允许范围内，不会因为载流不足出现过热烧蚀的问题。环形连接面的平面度控制在0.1mm以内，安装后能与接线柱端面完全贴合，减少接触电阻，避免长期通电后出现局部过热的情况。端子的边缘全部做圆角处理，没有尖锐的冲压毛刺，施工操作时不会划伤操作人员的手部，也不会割破相邻导线的绝缘层。在设备售后维护场景下，这类带绝缘套的环形端子拆卸后重复压接使用也能保持可靠的连接性能，不需要额外做绝缘处理，适合现场快速检修作业。
