8毫米直径140总长直柄麻花钻设计

这款直柄麻花钻的三维结构设计，完全围绕常规金属切削钻孔场景的实际使用需求搭建，日常在普通台钻、手持电钻、立式加工中心的钻削工序中都能适配，不管是普通碳钢件的预制孔加工、铝合金型材的安装孔钻削，还是铜质工件的定位孔加工，都能匹配对应的装夹工况。从结构设计逻辑来看，钻体部分采用标准高速钢刀具的参数基准，整体总长控制在140毫米，其中直柄夹持段的直径与钻身工作段保持一致，不需要额外的变径套就能直接装夹在1-13毫米规格的钻夹头中，装夹边界清晰，不会出现因为柄部尺寸公差问题导致的装夹打滑、跳动超差问题。

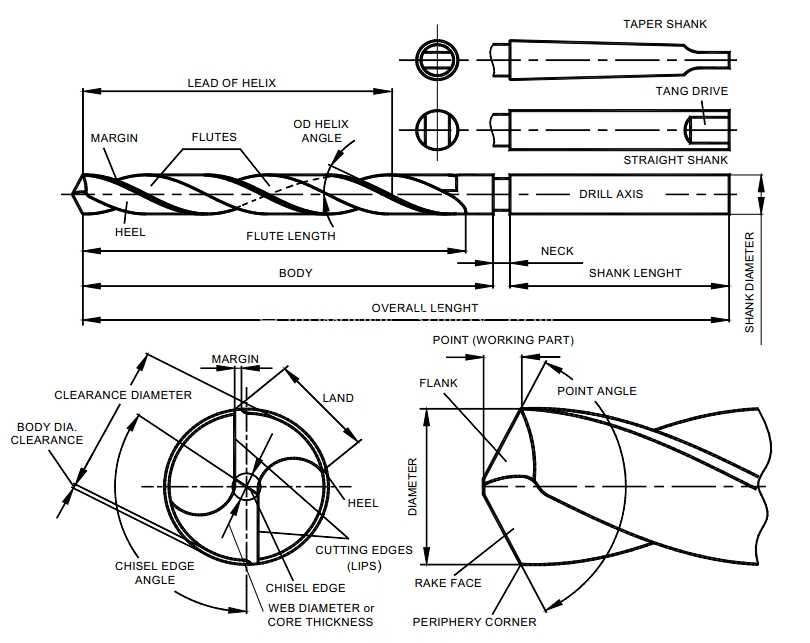

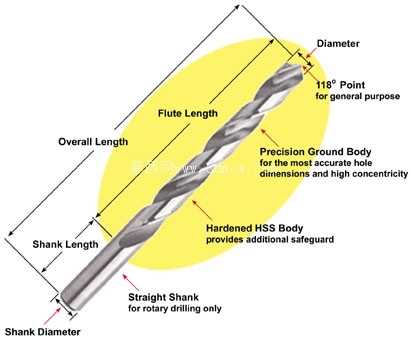

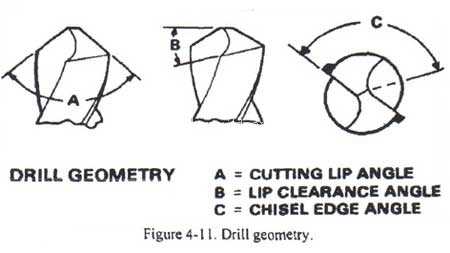

钻体的螺旋槽设计没有照搬通用参数，而是结合8毫米直径的钻削排屑需求做了适配，螺旋角选取了常规金属加工通用的30度左右区间，既保证钻削过程中切屑能顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔壁刮伤、钻头扭断的问题，也能兼顾钻尖部分的强度，不会因为螺旋角过大导致钻尖刚性不足，在钻削硬度稍高的钢材时出现崩刃情况。钻尖部分的顶角采用标准118度通用钻尖角度，这个角度的钻尖在普通钢材、铸铁、有色金属的钻削中都能保持稳定的切削状态，横刃部分做了标准的修磨结构设计，减少钻削初始阶段的轴向抗力，避免钻孔刚开始的时候出现钻头偏移、孔位不准的问题。

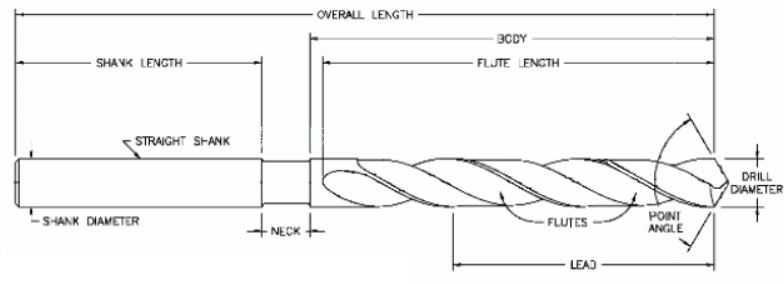

从尺寸边界来看，钻头的工作段长度（即螺旋槽覆盖的长度）约占总长的三分之二，足够应对常规厚度工件的通孔、盲孔加工需求，当加工深度不超过80毫米的孔时，整个排屑槽都能覆盖钻削深度范围，不需要反复进退刀排屑；直柄部分的长度足够保证钻夹头的夹持深度，装夹时只要将柄部完全伸入夹头内锁紧，就能保证高速旋转时的同轴度，不会出现摆振问题。刃带部分的设计采用了等宽刃带结构，既可以在钻削过程中起到导向作用，保证孔的直线度和圆度，也能减少钻头和孔壁之间的摩擦面积，降低钻削过程中的发热，延长刀具的使用寿命。

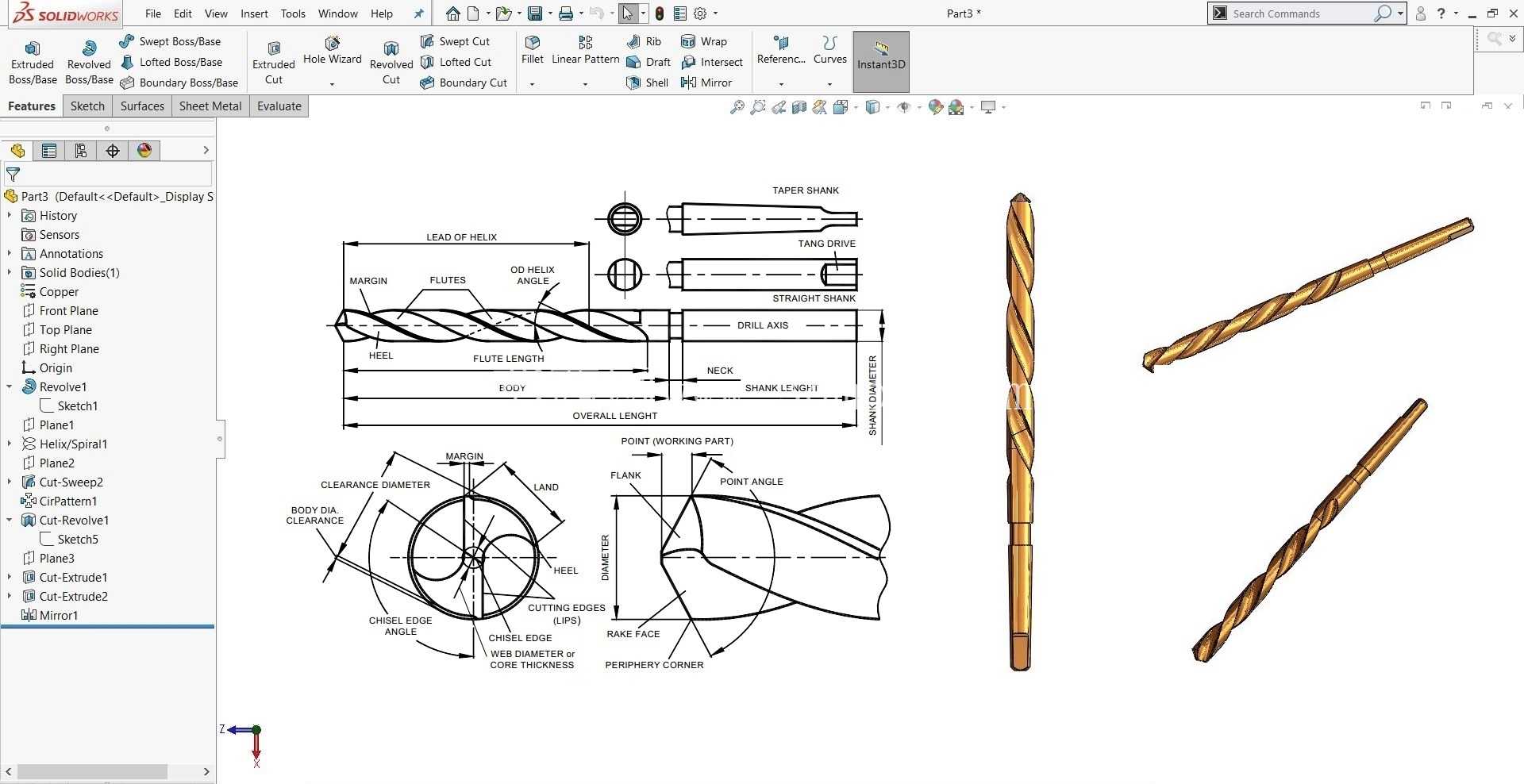

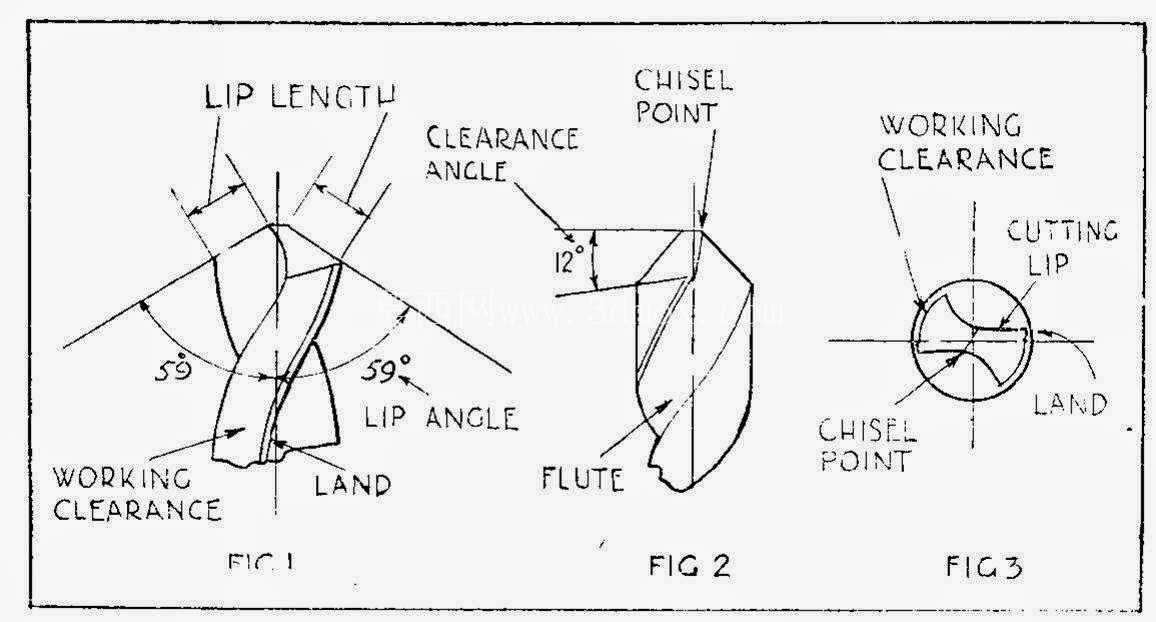

在实际建模过程中，所有的结构倒角、刃口过渡都做了还原，包括钻尖部分的后角设计、刃带的微小锥度（从钻尖向柄部方向直径有微小递减，减少钻削时的摩擦阻力），这些细节结构虽然尺寸很小，但直接影响钻头的实际使用性能。比如后角的角度控制在8-12度区间，既保证切削刃的锋利度，又不会因为后角过大导致刃口强度不足，在承受钻削冲击力的时候出现崩损。另外，钻芯部分的厚度从钻尖向柄部逐渐递增，这个锥度设计可以提升钻体的整体刚性，在钻削较深的孔时，不会因为钻芯过薄出现钻头弯曲、孔斜的问题，同时也能给切削液留出足够的流通空间，帮助钻尖部分散热，带走钻削产生的切屑。

这款钻头的结构完全适配常规机械加工车间的通用钻孔工序，不管是单件维修时的手持钻孔作业，还是批量生产时的机床固定钻孔工序，都能满足使用要求，没有特殊的装夹或者使用门槛，对应的三维结构完整还原了成品刀具的所有细节，不管是用于刀具选型参考、加工工艺模拟，还是钻削工序的工装适配验证，都能提供准确的结构依据。
