小型桌面台虎钳夹持工装结构设计

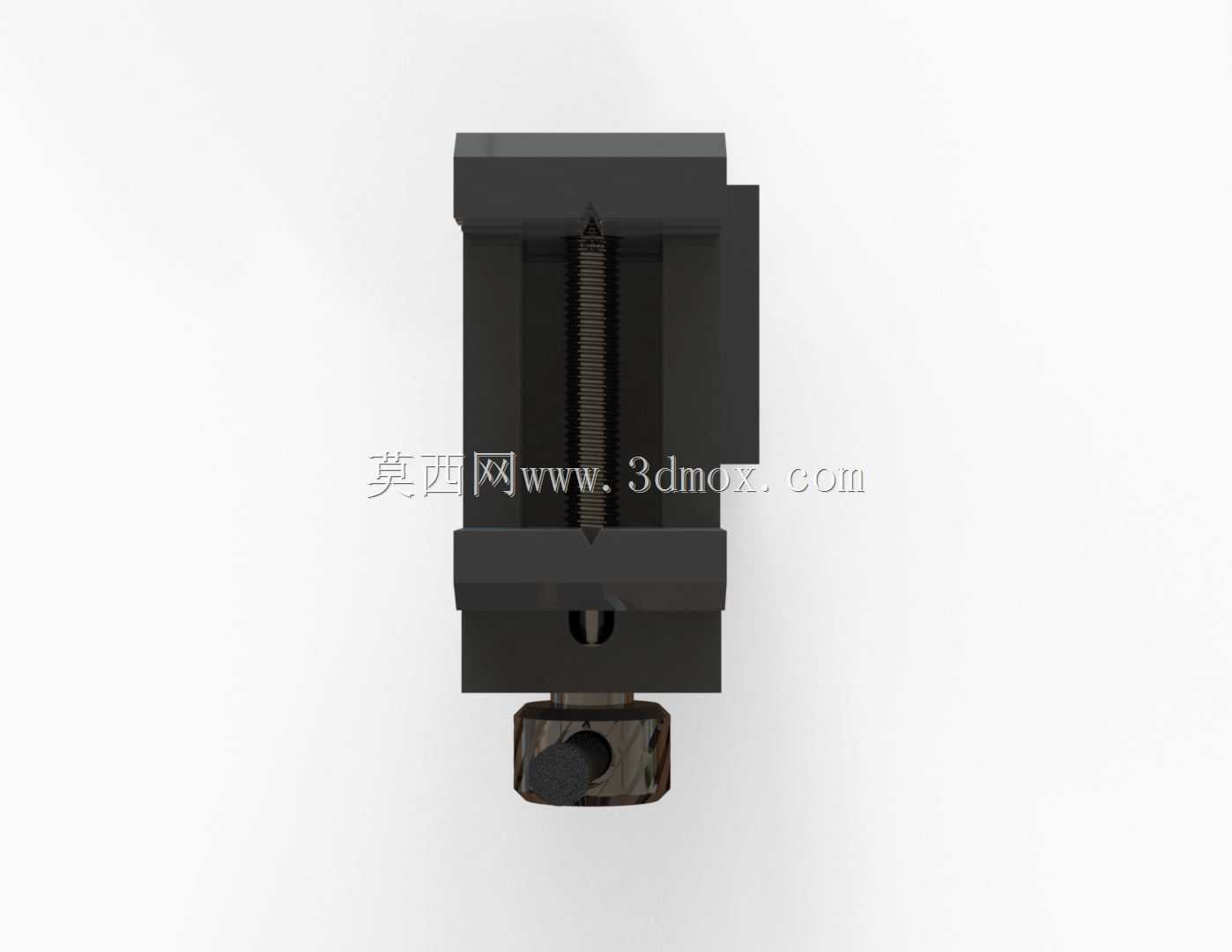

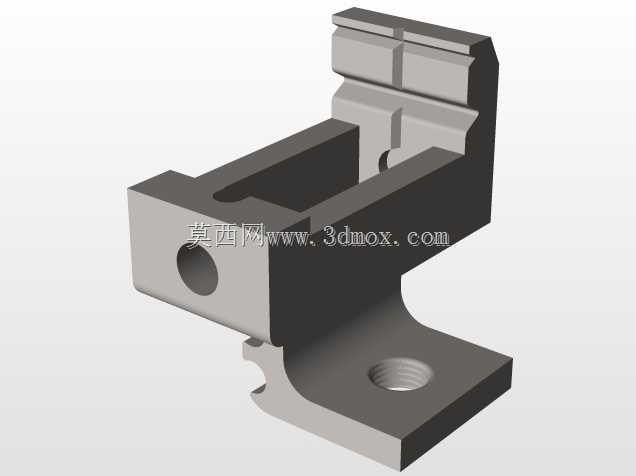

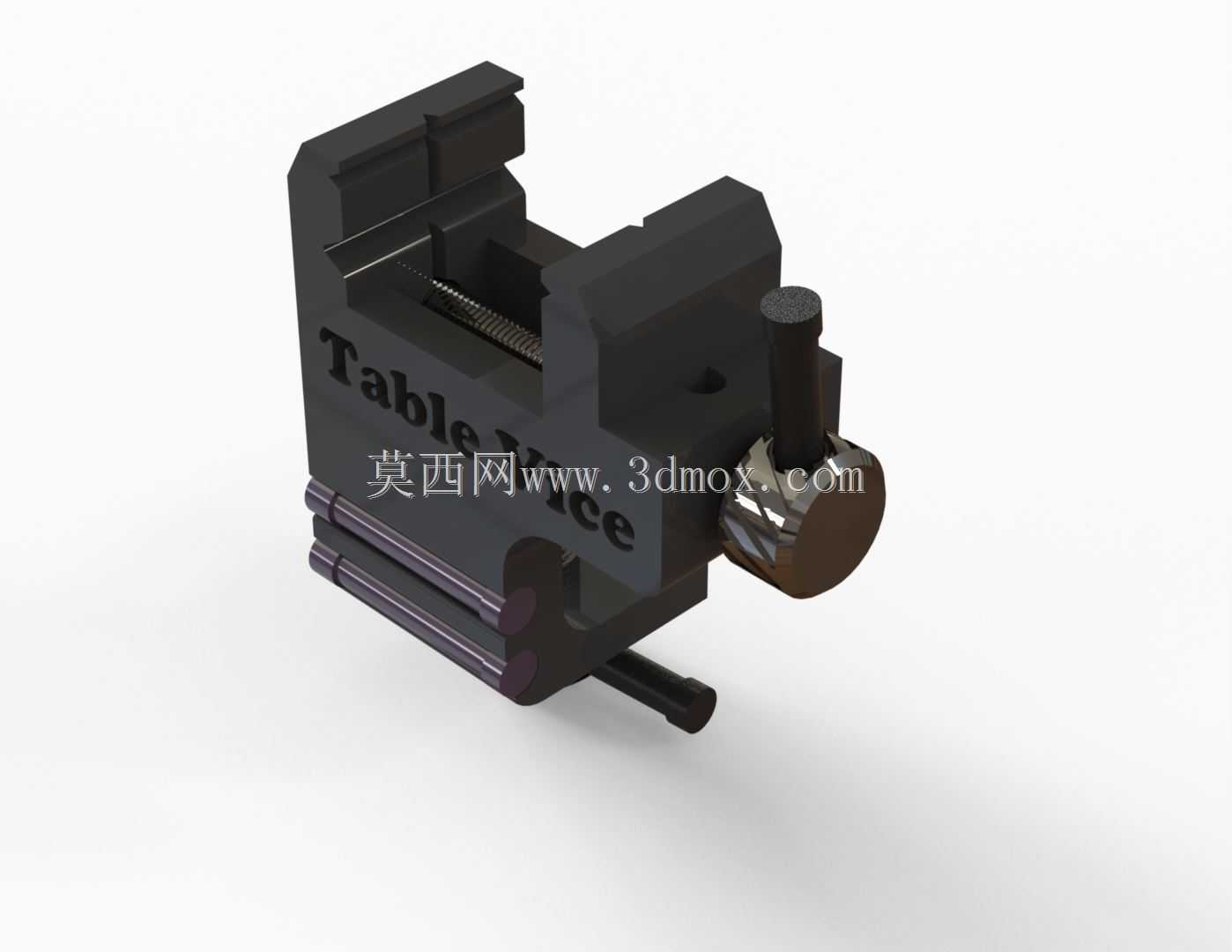

这款小型夹持工装的设计初衷，是填补桌面级轻量作业场景下的夹持需求空白，区别于车间重型机用虎钳的大吨位夹持定位，它的应用场景更偏向手工精密作业、小零件修配、电子元器件焊接固定、模型制作打磨这类对夹持力度、安装空间有精细化要求的工况。从结构设计逻辑来看，整体采用一体化铸钢本体框架作为承载基础，固定钳身与活动钳身的配合导轨采用燕尾槽结构，这种导轨形式的优势在于配合间隙可通过侧边的调节塞铁进行微调，长期使用出现磨损后无需整体更换构件，仅需调整塞铁顶丝即可恢复导轨配合精度，避免夹持过程中活动钳身上翘、偏移导致的工件装夹歪斜问题。

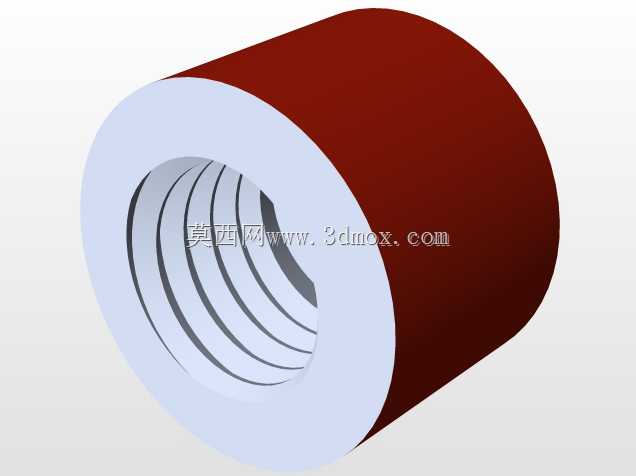

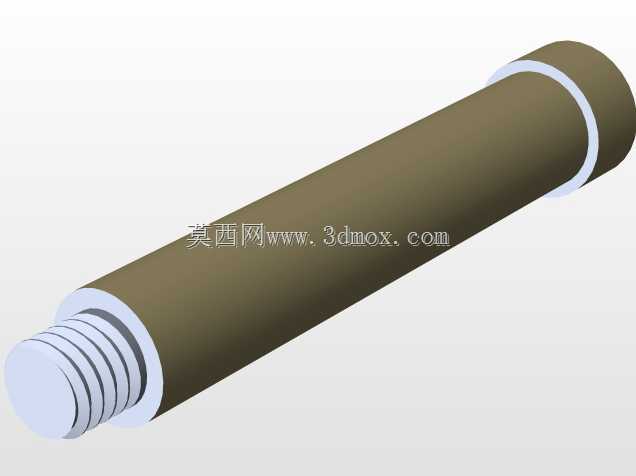

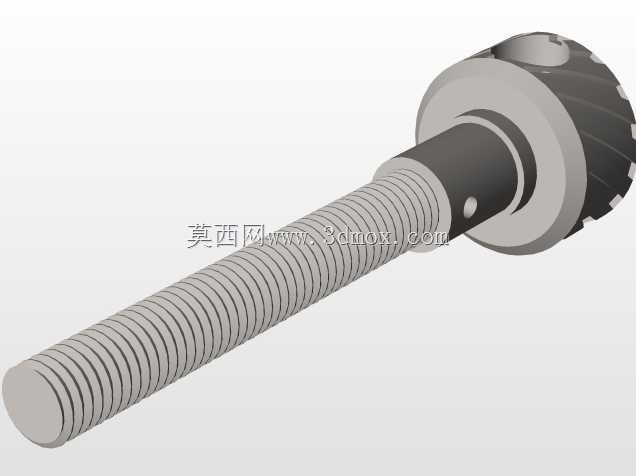

夹紧驱动结构采用了螺杆副传动，传动螺杆的梯形螺纹设计兼顾了传动效率与自锁性能，转动端部的滚花旋钮增大了手部操作的摩擦力，无需借助加力杆即可手动输出足够的夹紧力，针对薄壁类、易变形工件的装夹需求，螺杆行程末端设置了缓冲阻尼结构，避免硬接触导致的工件表面夹伤、薄壁件变形问题。钳口部位预留了通用钳口安装槽，可根据作业需求更换光面软钳口、齿面硬钳口、V型圆料钳口等不同适配件，光面软钳口多用于表面光洁度要求高的有色金属件、塑料件装夹，齿面硬钳口可应对粗加工毛坯件的大力度夹持，V型钳口则专门适配圆轴类、管件类工件的定位装夹，无需额外制作专用夹具即可覆盖多数小型零件的装夹需求。

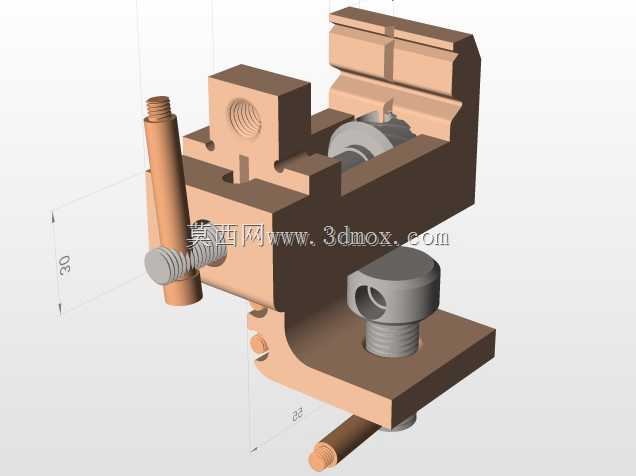

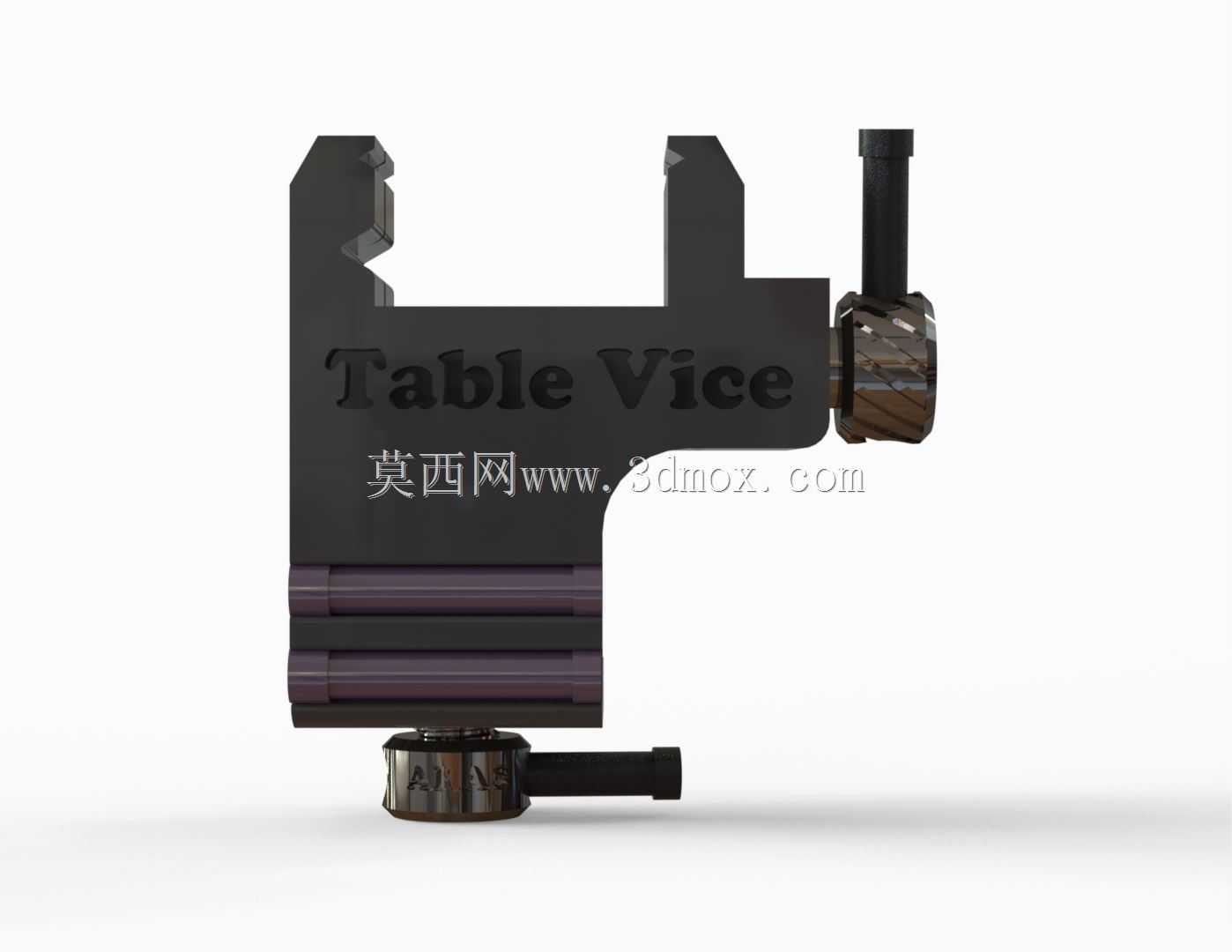

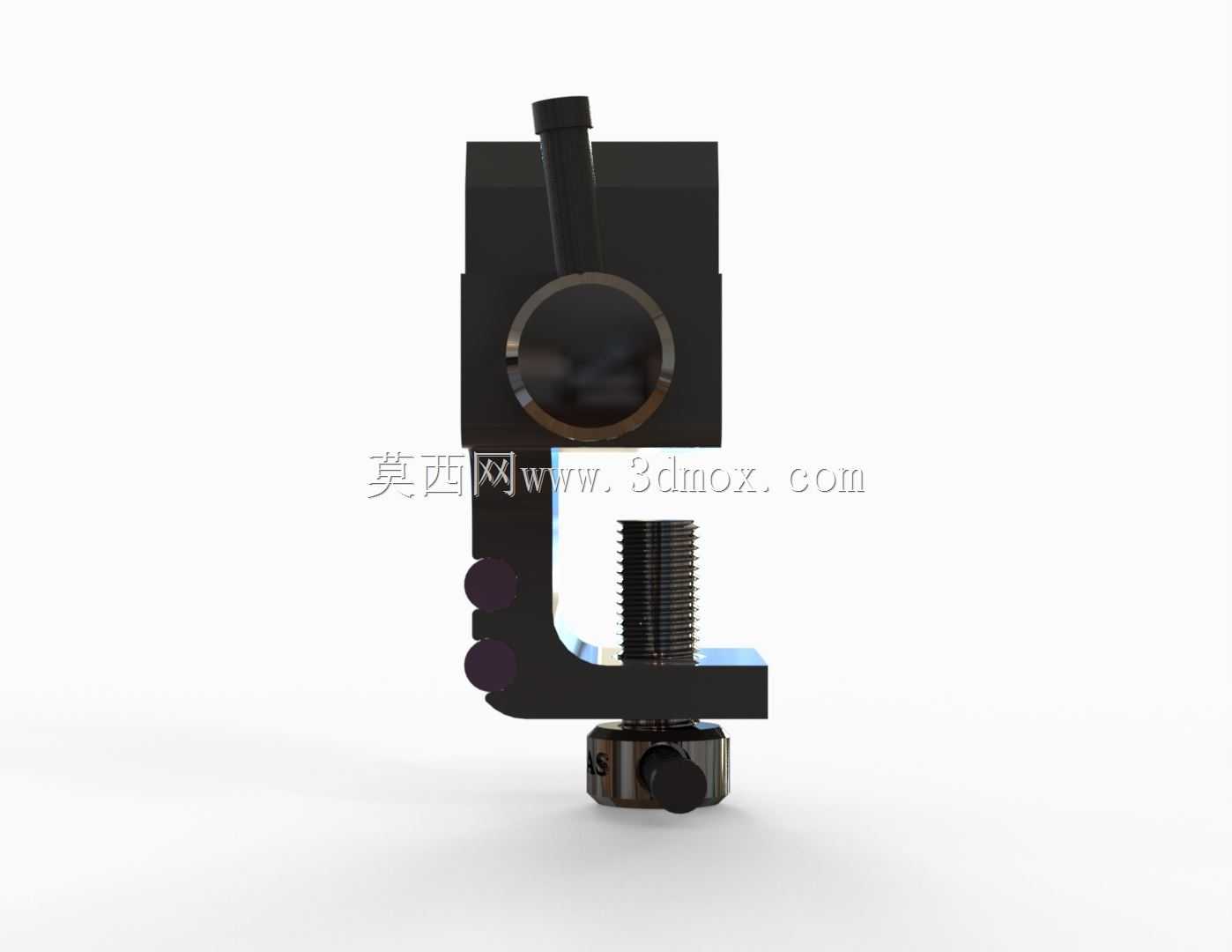

从安装边界尺寸来看，整体结构的长宽高控制在桌面作业的舒适操作范围内，底部设置了可调节的固定压块结构，既可以通过压块锁紧在工作台边缘的T型槽内，也可适配桌面厚度在10mm到50mm区间的各类操作台，无需对现有工作台进行打孔改造，安装拆卸过程单人即可完成，不会破坏作业台面的原有结构。钳身的最大开口行程设计为65mm，可满足绝大多数小型零件的装夹尺寸需求，钳口深度达到40mm，装夹过程中工件的支撑面足够，不会出现工件探出过长导致的装夹不稳、加工震颤问题。

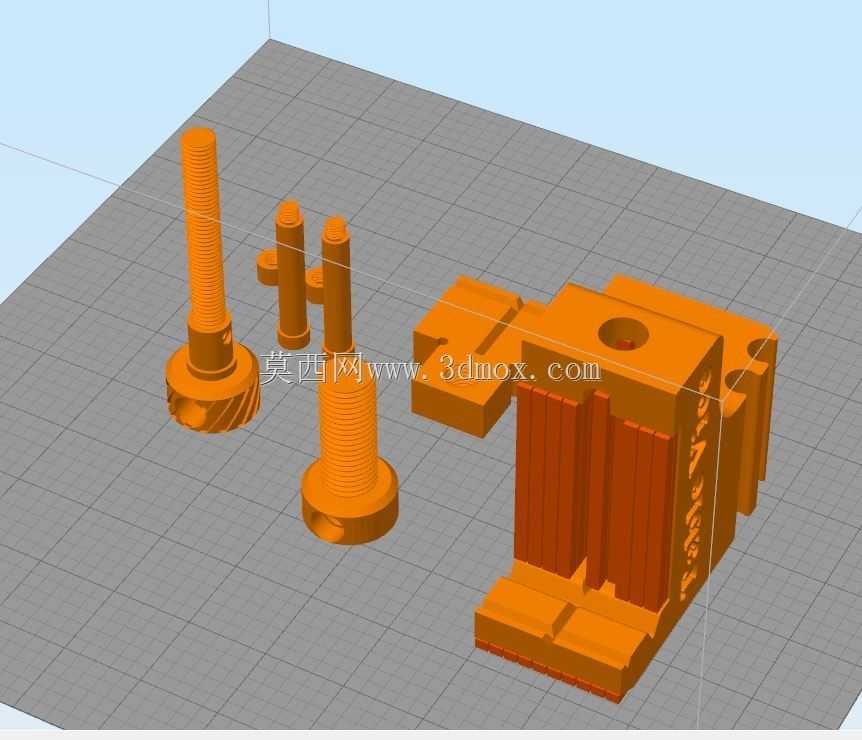

在细节设计上，钳身侧面预留了两个M6的螺纹安装孔，可拓展安装定位挡块、角度调节辅件，针对需要重复定位的批量小零件作业，可通过安装挡块实现工件的快速定位，无需每次装夹都进行尺寸找正，大幅提升重复作业的效率。活动钳身与导轨的配合面开设了润滑油槽，日常维护仅需定期在油槽内注入少量润滑脂即可保证螺杆传动与导轨滑动的顺畅性，维护成本极低。整体结构没有采用复杂的异形构件，所有零部件均为常规机械加工可实现的结构，批量化生产时的加工工艺性好，铸件本体经过时效处理后可消除内应力，长期使用不会出现钳身变形导致的精度丧失问题。

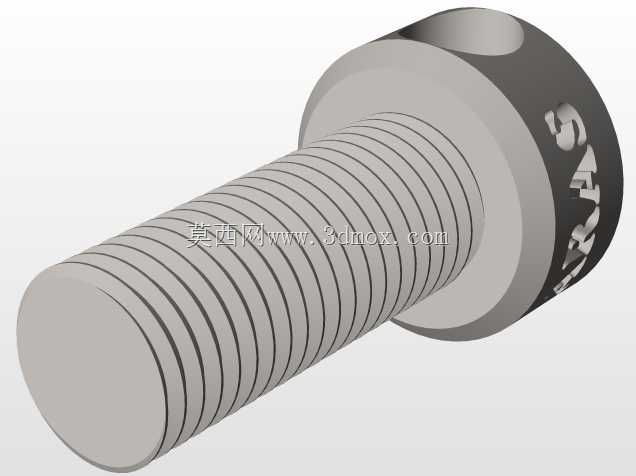

实际使用过程中，这类小型虎钳的夹持力控制在500N到1500N区间，既可以保证工件在打磨、锉修、轻量钻孔作业时不会发生位移，又不会因为夹持力过大导致薄壁工件、脆性材料工件的夹损，相较于大型机用虎钳，它的自重控制在2kg以内，便携性更强，除了固定在工作台面使用外，也可临时夹持在临时作业台、甚至木质桌面上完成户外抢修、现场修配类的作业。钳身表面采用发黑处理，既可以提升金属表面的防锈能力，又不会产生反光问题，长时间作业时不会因为表面反光造成视觉疲劳。夹紧螺杆的端部设置了限位挡圈，可避免活动钳身张开到最大行程时从导轨内脱出，操作过程中无需担心螺杆旋出过量导致的构件散落问题。针对不同作业场景的适配性，这款虎钳的结构还预留了升级空间，可在固定钳身位置加装角度刻度盘，实现0到90度的角度倾斜装夹，满足斜面加工、斜孔钻孔类的特殊作业需求，无需额外购置角度台即可完成角度类装夹作业，进一步拓展了工装的适用范围。
